前言



丙烯腈-丁二烯-苯乙烯（ABS）由丙烯腈、丁二烯與苯乙烯三者共聚而成，ABS材料具有良好的加工性能和力學性能，可用于電子、電器等材料領域。但這類材料由于不具備導電性能，在某些特殊場景中使用容易產生靜電聚集現象，可能會引發火災爆炸等安全事故。這類塑料可以通過表面噴涂或內添加等方式獲得一定的抗靜電性能?？轨o電ABS通過內添加抗靜電劑達到一定的抗靜電效果，具有抗靜電效果好、時效長、對力學、加工等性能影響小等特點，近年來被廣泛應用。



電阻性能是評價材料抗靜電性能的主要指標之一，在日常檢測中常使用電橋、高阻計等對其性能進行測量，不同類型的設備及電極對于材料的電阻取值會產生一定的影響，特別是不同電極對于結果影響較大，這與材料形狀、尺寸及表面接觸情況均有密切關系。由于部分塑料及相關產品的不同標準對于測試的細節描述不清晰，容易造成分歧。除電極本身的差異外，環境溫濕度、測試電壓及樣品的接觸情況等均會對某些材料的測試結果造成一定的影響。為探究外部測量因素對抗靜電ABS材料電阻取值的影響，本文主要通過對調節時間、溫度、濕度、測量電壓及外施壓力等影響因素的分析，為抗靜電ABS改性塑料的電阻性能測試及使用提供參考。



1、實驗部分



1.1主要樣品與儀器



1.1.1  樣品



ABS：ABS-606



抗靜電劑：PELESTAT6500



1.1.2  儀器



雙螺桿擠出機：RT-58



注塑機：BM-90E



高絕緣電阻儀：ZC-90E



恒溫恒濕試驗箱：QY-A-150C



1.2  試驗方案



1.2.1試樣制備



取90份ABS樹脂、8-10份抗靜電劑及1-2份其他添加物按比例混合均勻。擠出機各段溫度控制在170 ℃-230 ℃，通過雙螺桿擠出機中擠出、造粒后，在80 ℃條件下烘干3h。注塑機料筒溫度設置在180 ℃-220 ℃，注塑壓力為45 MPa-75 MPa，將粒子在注塑機上注塑成長100mm、寬100mm、厚2mm的表面光滑、無缺陷的抗靜電ABS-1#、ABS-2#方板樣品。



其中，其他添加物主要為抗氧劑1010、168和相容劑等，主要用于穩定加工及注塑過程，對樣品電阻性能無影響，可根據實際需求選擇添加。



1.2.2 測試方法



電阻性能測試時，可根據測試樣品種類及測試要求的差異，選擇使用不同的電極，抗靜電ABS屬于硬質聚合物樹脂，一般注塑成平板進行電阻測試，電阻值在106Ω-1012Ω之間，常使用同軸三電極進行測試。如圖1所示，試樣置于測量電極、保護電極和被保護電極之間，在施加測量電壓時，可以有效排除外來寄生電壓引起的測量誤差，僅測量施加在試樣上的兩測量電極之間的絕緣電阻，具有更高的準確性。



參考標準GB/T 31838.2-2019和GB/T 31838.3-2019進行體積電阻和表面電阻的測試，選擇同軸三電極，設定100V測量電壓，樣品置于上、下三電極之間，當樣品出現接觸不良時，部分測試人員會通過向絕緣保護套上施加外部壓力增加試樣與電極的接觸面進行測試。樣品電化1min后讀取樣品的電阻性能數據。

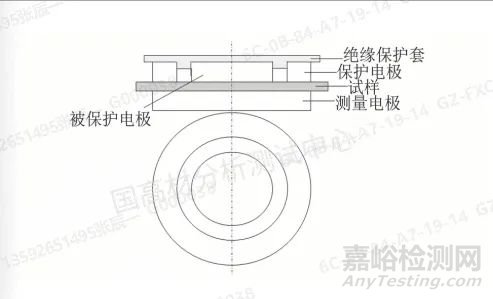

圖1 同軸三電極測試方法示意圖



1.2.3 方案設計



為探究標準環境下不同調節時間、溫度、濕度、測試電壓及外施壓力對表面電阻及體積電阻的影響，設計如下表1所示影響因素的試驗方案。在直流電源電壓為100 V，電化時間60 s的條件下，測試樣品不同測試條件下的表面電阻及體積電阻性能，其中每組樣品測試3個，取平均值數據。

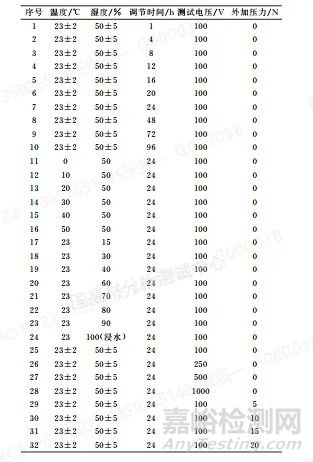

表1 不同影響因素試驗方案





2、結果與討論



2.1調節時間的影響



樣品在溫度（23±2）℃、濕度（50±5）%的標準環境下分別調節1 h、4 h、8 h、12 h、16 h、20 h、24 h、2 d、3 d、4 d后測試表面電阻及體積電阻性能，測試結果如圖2、圖3所示。

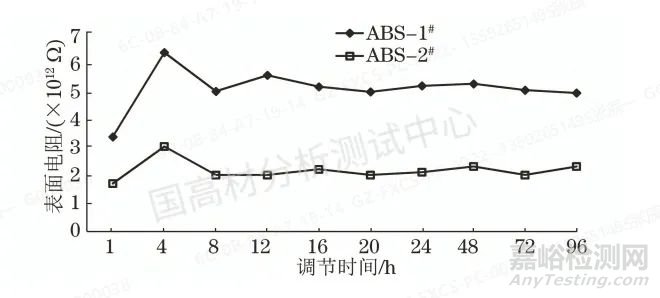

圖2 標準環境下調節不同時間的表面電阻

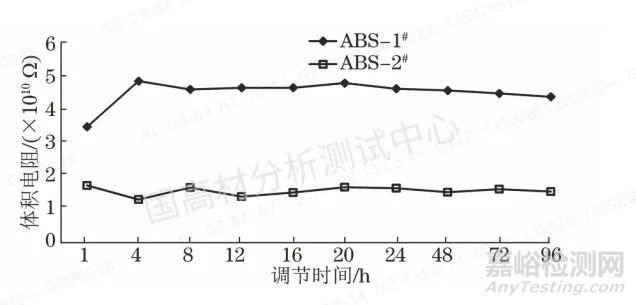

圖3 標準環境下調節不同時間的體積電阻



由圖2，圖3可知：調節初期由于環境因素的突然變化，樣品電阻值波動較大。隨著調節時間的推移，樣品內部分子運動狀態趨于“穩定”，樣品電阻性能波動減小。不同產品類型的標準對于樣品的調節時間要求不一致，一般在24小時至4天之間。但樣品在標準環境下放置調節8 h后，性能值波動減小，調節24 h后，電阻性能即可趨于穩定。



2.2溫度調節環境的影響



取樣品置于濕度為50%的恒溫恒濕箱中，分別設置0 ℃、10 ℃、20 ℃、30 ℃、40 ℃、50 ℃的溫度條件下調節24 h，取出測試表面電阻及體積電阻，測試結果如圖4、圖5所示。

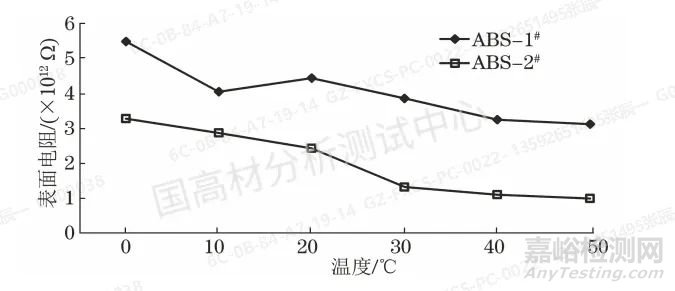

圖4 不同溫度環境下的表面電阻

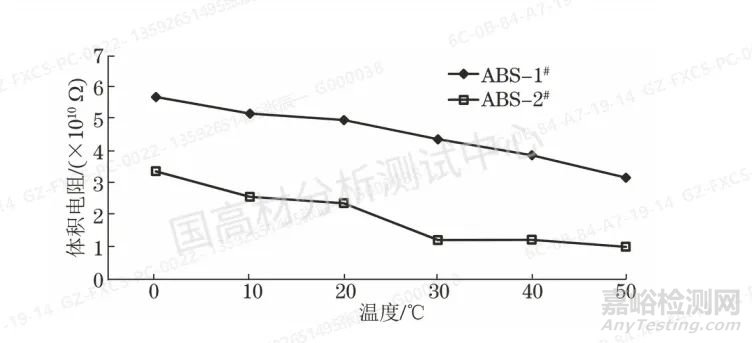

圖5 不同溫度環境下的體積電阻



由圖4，圖5可知：環境溫度對于樣品的電阻性能有一定的影響，樣品的表面電阻及體積電阻均隨溫度的升高而呈現下降趨勢。隨著溫度的升高，兩種樣品的表面電阻和體積電阻的下降幅度基本一致，均未超過10倍。這是由于所使用的抗靜電劑為聚合物型抗靜電劑，與樹脂基體相容性較好，能均勻分布到樣品中，且熱穩定性好，受到環境溫度的影響有限。低溫環境會抑制電子“活性”，靜電釋放速度變緩，電阻增大。隨著溫度的升高，電子運動加劇，靜電釋放速度增大，導電性能也會呈現一定的上升趨勢，導致樣品整體電阻性能的下降，這種趨勢相對平緩。



2.3濕度調節環境的影響



樣品置于溫度為23 ℃的恒溫恒濕箱中，分別設置15 %、30 %、40 %、50 %、60 %、70 %、80 %、90 %的濕度條件。并另取一組置于蒸餾水中浸泡，模擬進行100 %濕度的調節條件，調節24 h后取出測試表面電阻及體積電阻。測試前使用干凈的無紡布擦凈表面有水漬的樣品，測試結果如圖6、圖7所示。

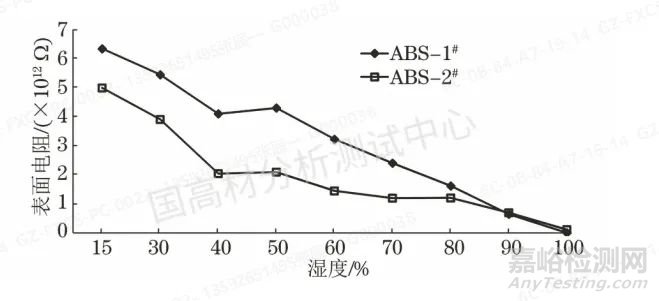

圖6 不同濕度環境下的表面電阻

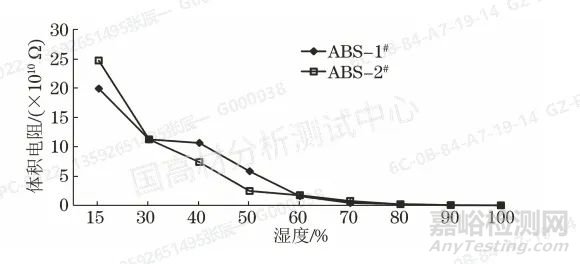

圖7 不同濕度環境下的體積電阻



由圖6，圖7可知：環境濕度能較大程度地影響材料的電阻性能，隨著濕度的增加，樣品的表面電阻和體積電阻均呈下降趨勢，且樣品在低濕度區域下降幅度大于高濕度區域。這一般是由于在濕度較低的環境下，樣品的靜電聚集，釋放速度緩慢，整體電阻增大。ABS材料具有一定的吸水性，隨著濕度的增加，會逐漸在樣品表面形成水膜，樣品的靜電流通性增強，增加材料導電性，導致電阻性能下降。



而聚合物抗靜電劑屬于高分子材料，其吸水性較高，混合后均勻分布在樣品中，會增加樣品表面附著的水分，使樣品表面電阻發生了較大程度地降低，達到了10-100倍。除去材料本身的吸水性會影響材料在不同濕度下測試的電阻性能以外，抗靜電劑充分與樹脂基體混合后，會在材料內部形成導電網絡結構，便于電荷的疏導。而這些網絡結構，也更加利于水分的附著，導致材料的體積電阻隨環境濕度變化更加敏感。在濕度15%至100%（浸水）環境下調節24h，樣品的體積電阻的下降幅度達到了10000倍。



2.4不同電壓條件的影響



樣品在溫度（23±2）℃、濕度（50±5）%的標準環境下調節24 h，分別使用100 V、250 V、500 V和1000 V的測試電壓，測試其表面電阻及體積電阻，測試結果如下：

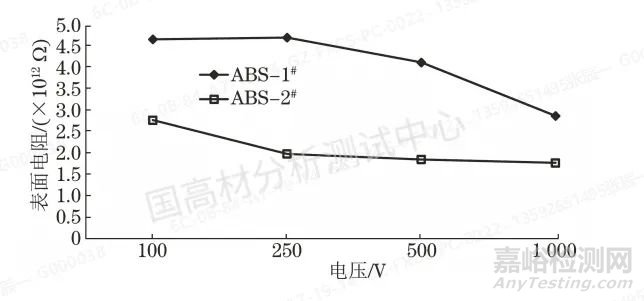

圖8 不同測試電壓下的表面電阻





圖9 不同測試電壓下的體積電阻



由圖8，圖9可知：隨著測量電壓的增加，樣品的表面電阻和體積電阻整體均呈下降趨勢，這是由于在保持環境因素不變的情況下，超過一定電壓后，測試電壓的增大會急劇增強樣品的帶電粒子運動，使其導電性能增強，且電導電流的增強的影響程度大于測試電壓增大的影響程度，導致樣品整體電阻性能呈下降趨勢。當測試電壓在100V至250V變化時，電壓的增大激活材料大部分帶電粒子運動，樣品的電阻性能下降較大。在500V到1000V變化時，材料無法產生更多的帶電粒子，電阻測量值下降趨勢有一定變緩。



2.5不同外施壓力的影響



樣品在溫度（23±2）℃、濕度（50±5）%的標準環境下調節24 h，分別使用標準砝碼統一放置于測試電極上模擬施加0 N（不施力）、5 N（約510g）、10 N（約1020g）、15 N（約1530g）、20 N（約2040g）的壓力，測試其表面電阻及體積電阻，測試結果如下：

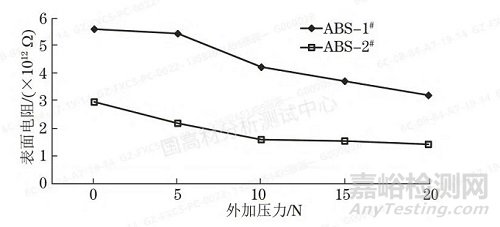

圖10 不同外施壓力下的表面電阻

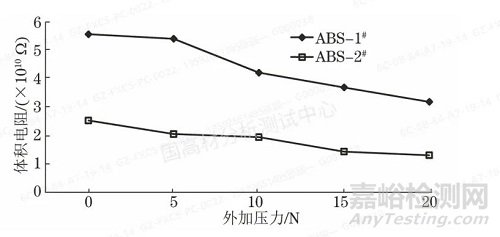

圖11 不同外施壓力下的體積電阻



由圖10，圖11可知：隨著外施壓力的增大，樣品的表面電阻和體積電阻整體均呈下降趨勢。這是由于現有工藝很難達到電極與樣品表面的絕對平整，在外施壓力的作用下，能一定程度上增大電極與樣品的接觸面，樣品電阻測試值呈現下降趨勢。在日常生產過程中，需要考慮抗靜電劑等添加物與材料本身的相容性?；旌陷^差的材料無論是在注塑、測試或成型過程中，都有可能會出現表面不均勻或接觸不良的情況。在測試一些樣品表面缺陷導致接觸不良的樣品時，外施壓力能作為一種加大樣品與電極接觸面的常用手段，進行輔助測量。



由于產品的實際使用條件不穩定，且與標準環境差異較大，不同的調節環境和測試條件對于樣品的電阻測試值影響較大。樣品的表面電阻和體積電阻性能總體隨著溫度、濕度和電壓的增大而減小，同時也隨著樣品外施壓力的增大而減小，在實際測試過程中須嚴格按照標準要求執行。而在實際應用場景中，抗靜電ABS材料的實際使用過程也需要充分考慮這些因素的影響，在溫度和濕度偏高的環境下，材料會表現出更好的抗靜電效果。



3、結論



本文通過探究電阻測量的一些外在影響因素，可以發現，抗靜電ABS材料表面電阻和體積電阻的大小除由材料本身性能相關外，測試環境因素影響也很大。調節時間的長短、溫度、濕度、測量電壓及外施壓力的大小均會對樣品整體電阻性能產生了一定影響，具體如下：



1)調節時間的長短會影響電阻測試數據的穩定性，測試過程中需要嚴格按照標準要求的調節時間進行執行。對于無規范要求或無法達到規定調節時間的樣品，一般建議在標準環境下調節至少24 h，對于緊急樣品的測試，建議調節時間不低于8 h。



2)環境溫度對于樣品電阻測試數據影響幅度不大，樣品的表面電阻及體積電阻均隨溫度的增加而呈現下降趨勢，且下降幅度基本一致。



3)濕度對于樣品的電阻性能影響最大。在測試及實際的生產使用過程中需要充分考慮濕度對材料電阻性能的取值影響。



4)測量電壓增大會使樣品電阻減小，在測試過程中需要嚴格按照標準要求進行測量，選擇合適的電壓。



5)部分測試人員會選擇外施壓力輔助測量表面接觸不良的樣品，但這也會在一定程度上影響電阻測試取值，因此需要綜合考慮測試需求，在保障設備安全的情況下，選擇合適的外施壓力。
