本文采用電子束選區熔化技術制備了厚度10mm的Ti-6A1-4V合金板，研究了沿沉積方向合金的顯微組織、拉伸性能和顯微硬度的變化。結果表明：合金組織以α集束和α片層交織的網籃組織為主，底部由于經歷多次熱循環作用，α片層較頂部的略粗大，初生β晶的寬度隨沉積高度增加而略有增大；合金底部、中部和頂部的屈服強度和抗拉強度呈逐漸升高趨勢，但差異不大；不同沉積高度處的拉伸試樣均表現為韌性斷裂，斷口處存在孔洞和未熔化的球形粉末；合金頂部的平均硬度(約315HV)略高于底部(約295HV)，拉伸后由于應變硬化效應硬度略有提高。

1 試樣制備與試驗方法

     試驗原料為Ti-6Al-4V 合金ELI氣霧化粉末，微觀形貌見圖1，其平均粒徑為50μm，粉末的均勻性及球形度都較好。其化學成分符合GB/T 3620.1—1994要求。

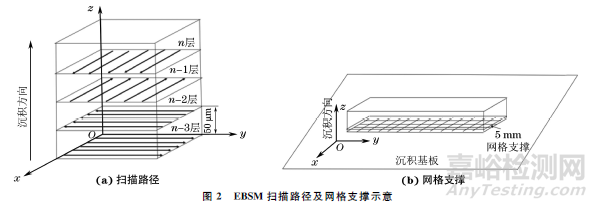

     采用電子束選區熔化設備成形Ti-6Al-4V合金板試樣，試樣尺寸為80mm×30mm×10mm。成形前將機箱抽至真空狀態，通入適量氮?dú)?，并預熱操作平臺。通過軟件設定掃描路徑并在基板上添加高5mm的網格支撐，如圖2所示，以減弱基板材料對成形試樣的影響，同時方便取下成形試樣。成形時沿指定的掃描路徑熔化金屬粉末。EBSM預熱參數及成形過程中的關鍵參數見表1。

表1 EBSM預熱及成形時的工藝參數

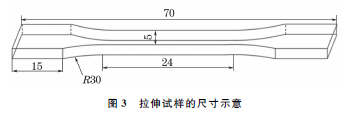

      將成形試樣的底部xOy面、頂部xOy面及xOz面打磨、拋光，采用由8mL HF、15mL HNO3、77mL H2O組成的試劑腐蝕后，采用光學顯微鏡(OM)和掃描電子顯微鏡(SEM)觀察各面的顯微組織及微觀形貌。采用X射線衍射儀(XRD)對試樣底部、中部和頂部進行物相分析。按照GB/T 3075—2008，采用線切割機在成形件的底部、中部、頂部分別截取拉伸試樣，尺寸如圖3所示，拉伸試樣厚度為2mm，參照GB/T 228—2002，采用250kN電液伺服疲勞試驗機進行拉伸試驗。拉伸試驗結束后采用掃描電鏡觀察拉伸斷口形貌。參照GB/T 4340.1—2009，采用數顯維氏硬度計測試?yán)烨昂笤嚇拥娘@微硬度。

2 試驗結果與討論

2.1

顯微組織

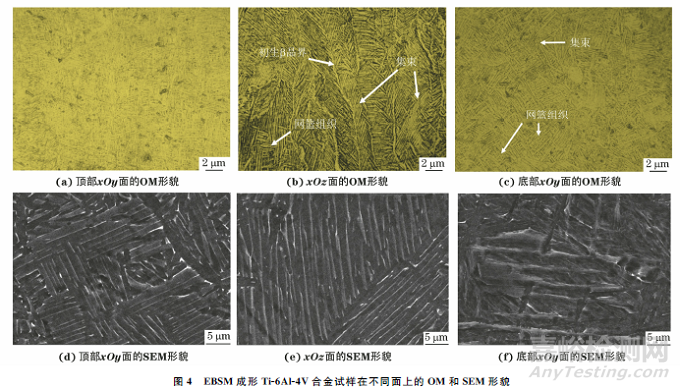

     由圖4可知：EBSM成形Ti-6Al-4V合金板試樣頂部及底部xOy面的顯微組織均為α集束和α片層交織的網籃組織；頂部在急熱和急冷的情況下，α片層來不及長大便已冷卻，而底部受多次循環熱作用，因此底部α片層較頂部粗大；xOz面上的顯微組織為沿初生β晶界多種取向生長的α集束和α片層交織的網籃組織，由于晶界處的形核功較低，α相沿初生β晶界優先形核生長；初生β晶寬度隨著沉積高度的增加呈現出增大趨勢。另外，由于試樣沉積高度僅為10mm，試樣在不同沉積高度上的α片層大小差異較小。

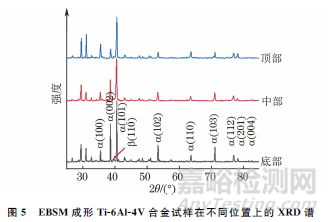

     由圖5可以看出：EBSM成形Ti-6Al-4V合金試樣的物相類型不隨沉積高度的變化而發生轉變；從底部到頂部，β相的衍射峰逐漸減小，表明隨著沉積高度的增加，β相含量逐漸降低。在成形過程中，多次熱循環會使合金結構從非平衡狀態逐漸過渡到平衡狀態，試樣底部經受的熱循環次數較多，結構趨于平衡，因此試樣底部β相含量較多；而試樣頂部未受后續熱循環，由熔池直接冷卻凝固形成，冷卻速率較快，形成非平衡組織，因此試樣頂部β相含量較少。

2.2  力學性能與拉伸斷口形貌

     由表2可以看出，試樣底部、中部和頂部的拉伸試樣屈服強度和抗拉強度依次升高，但相差不大。根據Hall-Petch關系，晶粒尺寸是影響合金屈服強度的重要因素。試樣頂部的α片層較底部的細小，屈服強度較底部的略高；由于試樣在不同沉積高度上的顯微組織差異較小，試樣在不同高度位置的拉伸性能差異也較小。

表2 EBSM成形Ti-6Al-4V合金試樣沿沉積方向不同高度上的抗拉強度和屈服強度

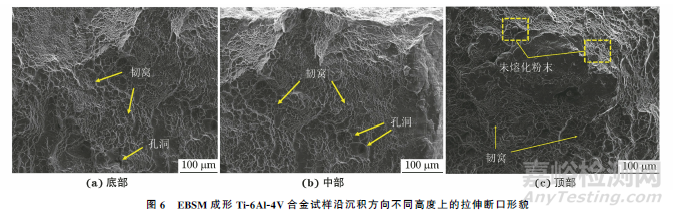

     由圖6可以看出：EBSM成形Ti-6Al-4V合金試樣的拉伸斷口均主要由韌窩組成，這表明該合金的斷裂類型為韌性斷裂；韌窩底部存在孔洞和未熔化的球形粉末。在拉伸過程中，孔洞和未熔化的球形粉末處產生應力集中而萌生裂紋。當裂紋向試樣內部擴展時，孔洞和未熔化的粉末會成為裂紋連接的節點，最終導致合金發生斷裂。

    EBSM成形Ti-6Al-4V合金板試樣頂部xOy面的平均硬度(約315HV)略高于底部xOy面(約295HV)，這是由于頂部xOy面上α片層厚度較小，細化的α相使得合金的硬度略有提高；由于試樣高度較小，不同沉積高度上的冷卻速率相差不大，α片層厚度差異也不大，使得底部和頂部的硬度差異較小。在經過拉伸試驗后，頂部xOy面上的平均硬度升高到約326HV，Ti-6Al-4V合金試樣經過拉伸后產生了應變硬化使得試樣硬度有所提高，但應變硬化程度并不顯著，拉伸前后的硬度差異較小。

3 結 論

     (1) EBSM成形Ti-6Al-4V合金板試樣的顯微組織表現為沿初生β晶界多種取向生長的α集束和α片層交織的網籃組織，初生β晶粒寬度隨沉積高度增加而增大；底部α片層由于多次熱循環作用而變得粗大，頂部α片層較底部細小。

     (2) EBSM成形Ti-6Al-4V合金板試樣從頂部到中部和底部其屈服強度和抗拉強度呈逐漸降低的趨勢，但由于高度差較低，差異并不顯著；沿沉積方向不同高度的拉伸斷口形貌均表現為韌性斷裂。

     (3) EBSM成形Ti-6Al-4V合金板試樣頂部xOy面的平均硬度(約315HV)略高于底部xOy面(約295HV)；頂部拉伸試樣在經過拉伸試驗后由于應變硬化效應，硬度(約326HV)略有提高。
