類生命機器人是由活體生物系統與傳統機電系統深度有機融合而成，具有高能量效率、高本質安全性、高靈敏度以及可自修復等潛在優點。類生命機器人具有單獨生命體或者以機電系統為主體的傳統機器人系統所不具備的特性，將成為新一代機器人的發展方向。



中國工程院院刊《Engineering》2018年第4期刊發中國科學院沈陽自動化研究所劉連慶研究員研究團隊的《類生命機器人發展與未來挑戰》一文。文章系統地總結了類生命機器人的發展，討論了類生命機器人的潛在發展趨勢，回顧了現有類生命機器人的性能，其中包括機器人簡單的運動以及運動速度和方向的控制特性；討論了現有類生命機器人所使用的活體生物材料和非生命材料以及相應的加工制造方法，總結了現有類生命機器人所采用的控制方法，包括物理及化學控制方法等。最后，討論了類生命機器人未來發展中在感知、驅動、智能、活體生物材料、非生命材料、控制方法及信息技術等方面所面臨的關鍵挑戰。



一、引言



近些年來，隨著社會需求的不斷提高，機器人已成為現代社會不可或缺的一部分，并且在不同的領域扮演著重要的角色。在20世紀50年代，第一代以液壓驅動系統為主體的工業機器人問世。而后，隨著機電技術與信息技術的發展，以機電系統為主體的工業機器人得到廣泛應用。同時，包括醫療機器人、服務機器人、仿生機器人及仿人機器人在內的不同種類機器人吸引了眾多研究者的目光。



然而，盡管經過數十年的努力，一些阻礙機器人發展的關鍵性問題仍然沒有得到很好的解決。目前大多數機器人均由機電系統組成，其主要驅動力由電能轉換而來，因此大幅度降低了系統的能量利用率。有報道指出，傳統的機電系統在能量轉換過程中會產生大量的熱損失，因此有效機械能僅占所消耗全部能量的30%以下。此外，大多數基于機電系統的傳統機器人由金屬、導線以及其他硬質材料所構成。這意味著使用這些人工材料和結構的機器人可能缺乏本質安全性、靈活性以及在人機交互應用中的適應性。



生命材料本身具有很多優點是人工材料難以達到的。例如，對于人機協同作業來說，大多數生物材料具有所需的柔軟性和安全性。并且，生物肌肉可以直接利用化學能，因此，只要在其所處環境中提供合適的營養，這些生物肌肉就可以將化學能直接以較高的效率（≥50%）轉換為運動所需的機械能，而這么高的能量利用率是電動機等非生命驅動器難以達到的。同時，活體生物材料還具有環境自適應、自修復和自組裝功能。除了在驅動方面以外，活體生物材料在感知和智能方面也同樣具有顯著的優勢，以現有的科技水平，這些巧妙的系統是很難用人工材料復制的。



因此，將生命系統與機電系統在分子、細胞和組織尺度進行深度有機融合，形成一種新的類生命機器人系統，有望集生命體的優點（如高能量效率、高功率質量比及高能量密度）和機電系統的優勢（如高精準性、高強度、良好的可重復性和可控性）于一身（圖1）。由于這種類生命機器人系統具有比以機電系統為主體的傳統機器人更為優越的特性，因此，發展這種新類型的類生命機器人（也被成為生物機器人、生物融合機器人、生物驅動器等）研究已經成為當今機器人領域的研究熱點，并且在過去十年中取得了重要的突破。

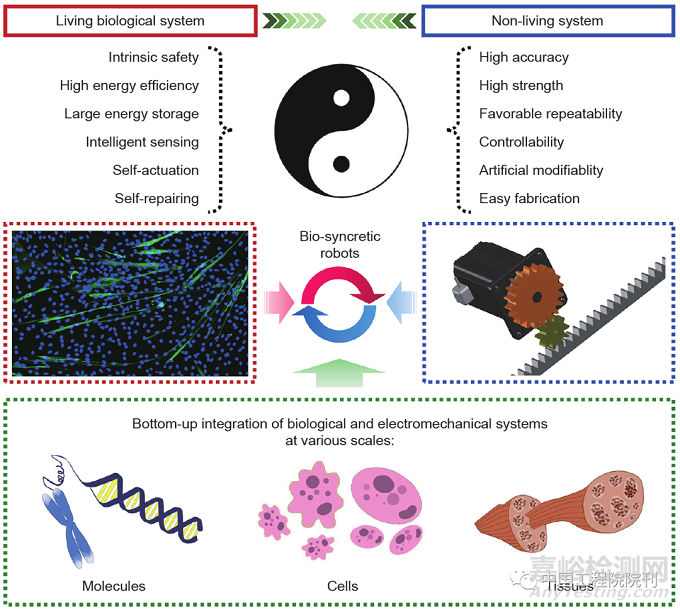

圖1. 活體生物系統與機電系統在不同尺度的深度有機融合形成類生命機器人系統。



在本文中我們回顧了現有的類生命機器人的相關研究，包括心肌細胞驅動機器人、骨骼肌細胞驅動機器人以及游動細胞驅動機器人，并且我們分別從不同的角度總結了類生命機器人的發展。首先，關于類生命機器人性能的不斷拓展，我們做了詳細的總結。類生命機器人的功能隨著材料、加工方法和控制方法的進步而不斷發展。并且，針對于應用于類生命機器人的活體生物材料的特性我們做了詳細的總結，包括細胞驅動力、生物材料的尺寸以及活體材料的可控性。而由于類生命機器人所采用的非生命材料不但關乎活體生命材料的性質，如細胞分化、驅動力及生長狀態，同時也影響整個類生命機器人的性能，如運動速度、執行力及操控性能。因此本文對目前應用于類生命機器人的非生命材料進行了詳細的總結。而后，本文針對于目前類生命機器人所采用的控制方法，如電脈沖刺激、光刺激、溫度刺激和化學刺激進行分析，并分別對各種控制方法的特性進行詳細討論。此外，針對于不同種類的類生命機器人，如行走機器人、游動機器人以及操作機器人，本文也做了詳細的總結。最后，本文詳細討論了類生命機器人未來發展中的潛在挑戰。



二、類生命機器人發展回顧



在過去的十幾年間，研究者經過不斷的努力，使得類生命機器人研究領域取得了快速的發展。其中一類最為簡單的類生命機器人，基于其非對稱結構，在具有自發收縮性的心肌細胞驅動下可實現單一方向的運動。隨后，采用收縮可控的活體生物材料，使得類生命機器人具有單一的運動可控性。近年來，為了使類生命機器人具有一定的執行功能，通過引入機器人設計方法和控制理論，使類生命機器人的運動速度和方向具有可控性。表1詳細列舉了心肌和骨骼肌細胞驅動的類生命機器人的發展歷程。

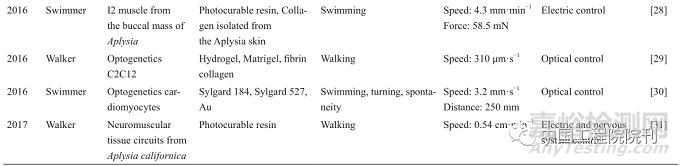

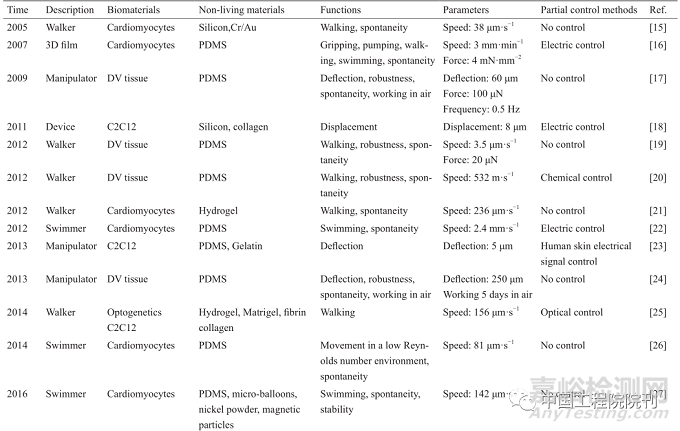

表1  基于肌肉細胞的類生命機器人的發展





PDMS: polydimethylsiloxane; DV: dorsal vessel.



可執行簡單的自發運動的類生命機器人由具有自發運動特性的活體生物材料驅動，如哺乳動物心肌細胞和昆蟲背血管組織。美國加州大學洛杉磯分校的研究者通過采用可自主收縮的心肌細胞作為驅動單元，實現了可進行簡單自主運動的類生命機器人雛形。這款類生命機器人本體結構為采用單晶刻蝕的方法得到的硅骨架，并在硅表面覆蓋一層鉻/金薄膜，近而將心肌細胞培養在金屬表面，實現驅動微結構運動。該機器人的腿部結構尺寸為138μm長、40μm寬、20 nm/300 nm（鉻/金）厚。利用N-異丙基丙烯酰胺可阻止細胞貼壁生長的性質實現心肌細胞在金屬薄膜上的圖形化排列生長，從而產生更大的收縮合力（可達14 mN·mm–2）。將心肌細胞與機器人本體結構在細胞培養箱中共同培養3天后，使類生命機器人冷卻至室溫，利用溫敏水凝膠（PNIPAAm）從37℃降至室溫由凝膠態變?yōu)橐簯B(tài)的特性，實現類生命機器人脫離基底而被釋放。進而，類生命機器人在活體心肌細胞的收縮運動驅動下可實現自主行走運動，其最大運動速率可達38μm·s–1，平均步頻為1.8 Hz。而后，日本大阪大學的研究者展示了一款多足的可自主行走的類生命機器人。這種機器人由可自發產生收縮運動的活體昆蟲背血管組織驅動，并且這種活體生物材料具有廣泛的溫度適應性，從而拓寬了類生命機器人的應用環境。該類生命機器人由采用鑄造方法得到的聚二甲基硅氧烷（PDMS）結構與取自于尺蠖的昆蟲背血管組織裝配而成，其總體尺寸為12.5 mm長、1.35 mm寬、0.2 mm厚。當將整個類生命機器人在培養基中培養10天后，該活體背血管組織可產生自發、有節律的跳動，其收縮力可達20μN，在此驅動力作用下類生命機器人可以3.5μm·s–1的速率行走。



動作可受外界刺激控制的生物材料，如心肌細胞和骨骼肌細胞，其收縮力、頻率和幅值可由外界物理化學因素所控制，因此可作為受控活體生物驅動器實現運動可控的類生命機器人?；诨铙w生物材料本身的或修飾的特性，電脈沖刺激、光刺激、化學刺激以及磁場刺激等不同方法可應用于類生命機器人的控制研究。例如，美國哈佛大學的研究者展示了一款有心肌細胞組織和PDMS薄膜所組成的類生命機器人。為通過控制細胞在二維平面的空間分布提高心肌細胞組織的驅動性能，他們采用了細胞外基質蛋白（纖維連接素蛋白）使細胞在PDMS薄膜上圖形化生長。此外，他們還采用了溫敏水凝膠（PIPAAm）來實現薄膜從基地的自動釋放，從而形成三維類生命機器人。在以幅值為10 V、脈寬為10 ms的電脈沖刺激作為控制信號時，該心肌細胞組織層能夠產生4μN·mm–2的收縮力，從而驅動類生命機器人展示多種不同的功能，如抓取、泵液、行走及以3 mm·min–1的速率游動。而后，美國伊利諾伊大學香檳分校的研究者采用骨骼肌組織工程技術實現了一款運動可由外加電脈沖控制的骨骼肌驅動類生命機器人。他們根據機器人的設計尺寸及所需求的水凝膠材料性能，采用三維立體光固化打印技術實現了類生命機器人本體結構制作。為增強組織工程骨骼肌的驅動性能，研究者在細胞培養過程中加入了膠原蛋白、纖維蛋白細胞外基質蛋白、胰島素樣生長因子，從而提高骨骼肌的增長和分化。當成肌細胞分化形成可收縮運動的肌管組織后，在外界電脈沖刺激的控制下，組織工程骨骼肌中的肌管可產生受控的收縮力，從而驅動類生命機器人以156 μN·s–1的最大速率行走。此外，他們還通過建模與仿真的方法研究了不同設計參數的類生命機器人的運動機理和性能。



而最近，研究者開始嘗試完全通過生物物理機制控制類生命機器人的運動方向的研究。例如，哈佛大學的研究者根據鰩魚的解剖學和形態學結構制作了一款由心肌細胞組織驅動的仿生類生命機器人。該組織工程的仿生鰩魚能夠在光刺激控制下進行游動和轉彎。為實現類生命機器人的仿生結構，該研究采用了多層不同配比的PDMS薄膜與金屬骨架相結合，其中金屬骨架的作用是提高機器人結構的形狀保持特性。為模擬鰩魚的游動特性，根據鰩魚的肌肉組織結構，他們采用微米印章技術在仿生鰩魚的魚鰭上圖形化覆蓋纖維連接素蛋白，從而使細胞圖像化生長，實現特定回路的心肌細胞組織。將心肌細胞與該仿生機器人結構共同培養直至心肌細胞形成可自主節律跳動的組織，通過溶解葡聚糖犧牲層實現類生命機器人的無損釋放。進而，通過控制在仿生機器人魚鰭上的光刺激位置使得該機器人能夠進行避障游動。



三、類生命機器人所采用的活體生物材料



為充分利用生命體的特殊性能，不同活體生物材料已經被應用于類生命機器人研究中，從而實現類生命機器人優越功能，如驅動、感知及能量供給。在現有的類生命機器人研究中，常用的活體生物材料有心肌細胞、骨骼肌細胞、昆蟲背血管組織、鞭毛型游動微生物以及其他可驅動生物材料。針對于各自的應用場景，每種生物材料都有其獨特的性能。



（一）心肌細胞



心肌細胞具有自發收縮的特性，其主要由肌纖維膜上特殊離子通道中的一系列特殊離子流產生的電刺激所引發。一個成熟的心肌細胞的長度可達100μm，一個心肌細胞層的長度可達到毫米甚至厘米量級。一旦單個心肌細胞之間生長至發生接觸，細胞之間的潤盤將連接細胞間的動作電位，從而實現多細胞同時自發收縮跳動。單個心肌細胞收縮力最少可達1μN，而心肌細胞簇能夠產生1~4 kPa的收縮應力，其相當于活體心肌所產生的應力。



研究表明，心肌細胞組織的收縮力與心肌細胞的密度有關。然而，為了心肌細胞產生更大的驅動力，需要采用基質膠和水凝膠等生物兼容性材料，使心肌細胞形成工程化三維肌肉組織。除自發收縮運動之外，心肌細胞的收縮頻率和收縮力也可由不同外界刺激因素所控制，如電脈沖刺激、光刺激及化學刺激。介于單個心肌細胞的尺寸為100μm左右，以及其具有可自主收縮的特性，單個心肌細胞可作為百微米級尺度微型機器人的在體驅動器。例如，美國伊利諾伊大學香檳分校的研究者制作了一款由可自發運動的心肌細胞驅動的可在低雷諾數液體環境游動的微型自驅動類生命游動機器人。為獲得微型仿生精子機器人本體結構，他們采用了獨特的加工方法：首先，采用干法刻蝕技術在硅片上形成微結構模具，然后，利用毛細牽引力將未固化的PDMS溶液灌入模具中。烘烤過后，硅模具與PDMS結構一同浸泡在酒精中，利于軟體微結構從模具中釋放。然后，將PDMS微結構從模具中手動剝離，并將其轉移至35 mm無菌培養皿中。為使仿生類生命機器人具有活體精子的游動特性，研究者采用明膠掩模、纖維連接素蛋白和F127凝膠實現PDMS微結構的選擇性功能化處理，從而實現心肌細胞在微結構上的選擇性黏附，進而達到定點驅動的目的。當心肌細胞與PDMS微結構共培養2~3天后，心肌細胞可產生自發收縮運動，從而驅動微型仿生類生命游動機器人以最大81μm·s–1的速率游動。由于心肌細胞可以在沒有任何外界輔助的情況下產生自發、有節律的收縮運動，因此利用心肌細胞制造類生命機器人是相對容易的。但是同樣也是因?yàn)樾募〖?xì)胞可以自發收縮，使得精準控制其收縮時間及幅值成為困難，因此也影響心肌細胞驅動類生命機器人的運動控制。



（二）骨骼肌細胞



骨骼肌可以在神經系統刺激或者是外界電脈沖刺激的情況下產生收縮力。因此，研究者已將電脈沖刺激引用到組織工程骨骼肌驅動類生命機器人的控制研究中。骨骼肌細胞可以產生比心肌細胞更大的收縮力，其驅動力可達400μN。通常情況下，可產生收縮力的肌管是由成肌細胞在馬血清的誘導下分化而成的。為提高活體生物材料的收縮力，研究者已采用多種不同的方法提高組織工程骨骼肌的分化和收縮特性，如電脈沖刺激、物理刺激、光遺傳學處理及刺激、化學刺激、磁場刺激以及生物調節。這些研究表明，以上所提到的這些方法可以提高肌管的分化效率、肌管排列性、肌管收縮力以及肌管的成熟度。



例如，日本東北大學的研究者提出一種插指式鉑金電極，從而提高工程化肌肉組織的生長。為得到三維排列的工程化肌肉組織，他們?cè)阢K金電極基底上加工了帶有微溝道的合成水凝膠結構。細胞與電極共同培養后，采用幅值為6 V、頻率為1 Hz、寬度為10 ms的電脈沖進行持續一天的刺激，而后對所分化得到的肌管進行性能及基因表達的測量與分析。實驗結果表明，相比于傳統的鉑絲電極，他們所提出的鉑金插指式電極基底更有助于工程化骨骼肌組織的生長及成熟。尤其在肌管的排列性方面，采用所提出的插指電極所誘導的肌管具有較高的排列性（約為80%），而采用傳統的鉑絲電極所誘導的肌管則具有較低的排列性（約為65%）。此外，與傳統鉑絲電極相比，采用所提出的插指式電極所誘導的肌管具有更大的覆蓋面積、更長的肌管長度、更多的肌肉轉錄因子以及更多的肌肉標志性蛋白。由于工程化的骨骼肌組織具有較心肌細胞更大的尺寸、更強的收縮力以及更好的控制特性，現已有研究者進行采用骨骼肌細胞驅動厘米尺度的類生命機器人研究。哺乳動物細胞需要嚴格的生存環境，如無菌的培養箱、37℃的環境溫度、pH值為7.4的液體環境、5%二氧化碳的氣體環境。并且為保持足夠的養分，培養基需頻繁更換。



（三）背血管組織



背血管組織是另一種可以作為類生命機器人生物驅動器的活體生命材料。這種生物材料能夠進行自發、有節律的收縮，也可以在外界條件刺激下控制收縮，并且它們不需要像培養哺乳動物細胞那樣嚴格的條件。此外，背血管組織的環境適應性和魯棒性較強的特性有益于類生命機器人研究。正如之前的研究顯示，背血管組織能夠在不更換培養基的情況下生存90天，并且能夠在5～40℃的環境中保持它們的收縮特性。背血管組織與哺乳動物骨骼肌細胞性質相似，都可以自發收縮并且滿足類生命機器人對控制性能的要求。相關研究已經展示了昆蟲背血管組織可以被外界電脈沖刺激所控制。單個背血管組織的尺度可達到厘米級，并且它的收縮力可達100μN。由于其尺寸特性、收縮力、魯棒性以及控制特性，昆蟲背血管組織已經被作為活體生物驅動器廣泛應用到類生命機器人研究中。例如，日本大阪大學的研究者發明了一種由封裝的昆蟲背血管組織驅動的可在空氣環境工作的類生命操作器。該類生命操作器包含一個微鑷子、一個微腔室和一個活體背血管組織。其中，微鑷子和微腔室由PDMS制作而成。作為執行器，微鑷子在裝配到其上的背血管組織驅動力的作用下來操縱物體。微腔室用來固定微鑷子，以及存儲培養基（40μL）維持活體組織的生命。為最大化延長活體背血管組織的使用壽命，研究者采用石蠟封裝微腔室，減少培養基受外界的影響。在活體組織收縮力的驅動下，微鑷子尖端距離變化為250μm。當使用該類生命為操作器抓取一個直徑為250μm的PDMS環形結構時，在活體組織驅動下，該環的橫向形變?yōu)?8μm、縱向形變?yōu)?7μm。并且，他們所提出的這種類生命操作器可在空氣中工作長達5天。



（四）微生物



微生物具有自驅動和自感知外界刺激而產生響應的功能，因此可以作為類生命機器人的活體生物驅動器。許多種類的微生物已經被應用于類生命機器人的研究中，其中包括鞭毛細菌（如大腸桿菌、靈桿菌、鼠傷寒沙門氏菌）、滑動細菌（如運動支原體）、原生動物（如草履蟲、溝鐘蟲及四膜蟲）和藻類（如萊茵衣藻）等。這些可運動的微生物可以依靠自身的動力在液體環境中游動，或在基底移動。它們的分子馬達通過消耗環境中簡單的營養（如葡萄糖）就可以產生充沛的動力。此外，基于不同微生物對外界環境刺激的響應特性，單個或群體微生物的運動可由不同的方法所控制。



目前，多種不同的刺激方法已被應用到不同種類微生物運動的控制研究中，如化學刺激、磁場刺激、電場刺激、光刺激、溫度刺激及氧刺激?；谖⑸锏念惿鼨C(jī)器人除了具有尺寸小、運動可控外，其最主要的優點在于采用微生物作為活體生物驅動器可在廣泛的環境條件中生存。例如，一些種類的微生物能夠承受很高的溫度（大于100℃），一些能夠生存于較為廣泛的酸堿度環境（pH 2~11.5）。



由于微生物擁有很多優點，包括它們具有很小的尺度、強勁的游動力、很好的可控性、超強的生存能力以及較高的能量利用效率，很多研究者已將微生物應用到不同領域的研究中，如生物化學探測、操縱微小以及藥物運輸。例如，韓國全南大學的研究者研發了一款針對于抗癌藥物輸送的鞭毛細菌驅動微型類生命生物醫藥機器人。他們采用微流控與紫外線固化相結合的技術實現聚乙二醇（PEG）類生命機器人微球的制作。為使該基于活體細菌的類生命微型機器人具有較高的運動速率，研究者對微球表面進行選擇性處理，從而實現細菌在微球表面的選擇性黏附，而形成單一方向的有效驅動，具體步驟如下：首先，利用微球與瓊脂糖膠密度差異的性質，使微球半浸沒在膠體中；然后將未固化的PDMS倒入容器中，覆蓋瓊脂糖膠及微球；待PDMS加熱固化后，取出PDMS及附著其上的微球，并將它們浸泡在多聚賴氨酸溶液中，從而實現對半個微球表面的修飾。由于細菌與疏水的PEG不產生黏附效應，因此這種鼠傷寒桿菌只黏附于經過多聚賴氨酸處理的微球表面。在游動細菌的驅動下，這種經過表面選擇性處理的微型類生命機器人的游動速率為經過表面處理的微型機器人的12.33倍，是表面完全處理的微型機器人的7.4倍。



四、應用于類生命機器人的非生命材料及相應的加工方法



非生命材料作為類生命機器人的重要組成部分，為活體生命材料提供支撐、生長環境以及黏附表面。之前的相關研究已經表明，類生命機器人的非生命材料機械特性影響機器人的整體性能，如浮動、形變及運動速度。并且，非生命材料的微結構、楊氏模量、親水性、生物兼容性以及電 導性等性質均影響活體生物材料的生長狀態，如黏附性、增值特性、分化特性、排列性以及肌細胞收縮特性。例如，加拿大多倫多大學的研究者描述了基底硬度對心肌細胞形貌及功能的影響。根據真實的大鼠心機組織的機械特性（4~46.2 kPa），將提取于新生大鼠的心肌細胞培養至采用蛋白修飾的具有不同楊氏模量（3、22、50和144 kPa）的聚丙烯酰胺基底以及采用蛋白覆蓋的玻璃基底（假設硬度無限大）。培養120 h后，生長在中等硬度（與真實成年大鼠心肌組硬度22~50 kPa相似）的基底上的細胞具有較好的細胞形態、功能以及分化特性， 如具有很好的條紋狀形貌、具有合理的興奮閾值、具有較好的細胞伸長量以及具有更大的細胞收縮力。



常見的用于類生命機器人研究中的非生命材料包括結構材料（如PDMS、 水凝膠、樹脂材料和SU-8）及生長材料（如基質膠、纖維蛋白原、纖維鏈接素蛋白和膠原蛋白）。不同的非生命材料具有不同的機械和生物特性，從而它們需要不同的加工制造方法。PDMS被廣泛應用于類生命機器人的研究中，由于它的硬度可以根據肌肉組織的硬度（大約10 kPa）而進行調節，并且針對PDMS 的制造方法也較為廣泛而簡單。通常所采用的PDMS結構都是由聚合體與固化劑以10:1的比例混合成混合液經加熱固化而形成；而所得的PDMS結構的楊氏模量可由不同的條件所調節，如凝聚體與固化劑的比例、加熱溫度、固化時間。



通常所采用的制造PDMS結構的方法有以下幾種：鑄造方法、表面旋涂方法、切割薄膜方法以及3D打印方法。并且PDMS的生物兼容性和親水性可以采用表面修飾生長材料或者表面氧等粒子處理的方法調節。例如，美國路易斯安那州立大學的研究者加工了一款由活體心機細胞驅動PDMS薄膜運動的微型游動機器人。該機器人采用的是基于魚鰭的驅動原理，并且可以通過維持自身的重心和淹沒深度在沒有外力作用下保持在水中穩定游動。該款機器人主要由一個雙層PDMS 結構所組成的三角形頭部和一個布滿活體心肌細胞的尾部薄膜所組成。在心肌細胞的收縮力的作用下，PDMS 薄膜與水之間產生相互作用力，從而可以產生最大速率為142 μm·s–1的平穩抗干擾游動。



具有生物兼容性的水凝膠是類生命機器人發展中的另一種重要非生物材料。隨著3D立體光刻打印技術的發展，可以采用紫外激光或者其他類型的激光根據所設計的3D結構對光誘導聚合物水凝膠液體進行逐層有選擇性的固化。為了滿足活體生物材料所需的物理及生物環境的需求，可以通過調節聚合物和交聯劑的分子結構改變水凝膠的楊氏模量，其化學性質可以通過3D打印機進行空間調控。并且，水凝膠的多孔性可以實現必要的營養和氣體滲透，從而使活體生命材料在其表面或者內部生長。此外，水凝膠材料的微結構有助于細胞的增值和分化?？紤]到水凝膠材料的眾多優點，已有很多科學家嘗試使用不同的水凝膠材料制作類生命機器人的本體結構。例如，美國伊利諾伊大學香檳分校的研究者采用3D立體光刻打印技術制作了一款名為“Bio-Bot”的可移動類生命機器人，其主要由水凝膠和活體心機細胞所組成。該款機器人的主要結構包括作為驅動器的“尾巴”和用來實現非對稱結構而產生單方向運動的“腿”?；铙w心肌細胞被種植在尾部結構，在產生自發的同步收縮運動時驅動尾部結構進行彎曲運動，從而為類生命機器人提供驅動力。在活體心肌細胞以平均1.5 Hz的頻率驅動下，該類生命機器人能夠以最大236μm·s–1的速率向前運動。



通過結合多種不同性質的材料，如硬質材料、軟體材料以及導電材料，可促進提高機器人在感知、智能及驅動方面的功能。因此，科學家發明了多種材料復合3D打印技術，用來促進類生命機器人的發展。例如，美國哈佛大學的研究者采用3D打印機制作了一種由多種非生命材料與活體心肌細胞相結合的器件。根據器件的功能要求，其中的非生命結構本體由六種不同功能的墨水組成，包括壓電材料、高導電率材料以及具有生物兼容性的軟體材料。該器件的非生命體結構可以在不影響活體心肌細胞生長狀態的情況下被細胞所驅動。因此，這種多種材料復合3D打印技術可被應用于未來的類生命機器人研究工作中。為使類生命機器人具有更廣泛的功能、更多新材料及新加工方法，智能材料、4D打印技術等急需被應用到類生命機器人的研究之中。



五、類生命機器人的控制方法



可控性是可執行任務的類生命機器人的重要屬性，例如，在人為控制下或系統自動控制下機器人完成傳遞、操作及導航等工作任務。通常情況下，根據活體生物材料的固有特性，通過結合感知及外力等不同的控制方法，可實現類生命機器人的運動控制。



基于活體生物材料的固有特性的類生命機器人控制方法主要利用生物體本身的生物物理特性而實現。很多生物細胞或者組織對外界因素產生應答反應，如機械力及應力、化學梯度場、電刺激、光刺激以及磁場。在動物體控制肌肉細胞或者組織產生收縮運動的過程中，神經刺激是主要的控制因素之一。并且采用電脈沖刺激可以模擬神經信號對肌肉的刺激控制，從而重建肌肉細胞或組織的興奮——收縮過程。因此，在近些年來很多研究者均采用電脈沖刺激的方法促進類生命機器人的發展。這種電脈沖刺激方式能夠優化活體生命材料的狀態；促進細胞的增值、成熟以及分化；控制肌細胞或組織的收縮運動（收縮頻率和力）；并且可以控制細菌等微生物的運動方向。之前的研究工作已經展示了電刺激對心肌細胞的影響，可以實現優化細胞的形態及功能。



此外，電脈沖刺激的應用可以實現培養超過8天的心肌細胞產生同步收縮運動。例如，美國加州理工學院的研究者采用逆向工程的研究方法制作了一個可以由電脈沖刺激控制的類生命機器人——仿生水母。這個微型游動機器人由一個PDMS薄膜及一層活體心肌細胞組成，其中心肌細胞的收縮力為機器人提供驅動力。為模擬真實活體水母的游動模式，研究者采用計算機仿真的方法對該款機器人進行結構設計。他們通過定量地模擬真實水母的本體結構、運動動力學以及動物與液體之間的相互作用，實現類生命機器人的仿生游動。在活體細胞的驅動下，該類生命機器人能夠?qū)崿F(xiàn)近乎真實水母的游動模式，并且其游動速度能夠被外界電脈沖刺激所控制。在頻率為1 Hz、電場強度為2.5 V·cm–1、脈寬為10 ms的電脈沖刺激下，該類生命機器人能夠以高達2.4 mm·s–1的速率進行游動。雖然電脈沖刺激在促進及控制類生命機器人中的活體生命材料中得到了廣泛的應用，并且這種電脈沖刺激具有較高的時間分辨率，但是電場在液體中傳導的空間分辨率較差。而電脈沖刺激的空間分辨率只取決于電極與生物材料之間的距離。因此，要想解決空間分辨率低的問題，需要將刺激電極集成至基底，或要求刺激電極與被控制的細胞或組織直接接觸。然而，這種方法需要使用柔性電極集成的方法，并且可能傷害活體生物材料。



光控制，作為位置精確可控且對被控生物體無損的控制方法也被廣泛應用于類生命機器人的研究之中。光控制方法可被直接應用于趨光性活體生物材料的運動控制，如藻類細胞和趨光性細菌的運動控制。根據這種活體生物體的光控制特性，我們?cè)谥暗墓ぷ髦写罱丝蓪?duì)微小物體進行自由且精確操作的生物鑷系統。該系統的操作力由微小光斑所誘導的局部高密度趨光性藻類細胞的游動合力所形成。在這項工作中，活體萊茵衣藻和實球藻提供操作驅動力，波長為500 nm的光源控制藻類細胞群體運動，從而實現操作運動的精確控制。并且在該工作中，我們提出了兩種不同的操作模式：光斑誘導的操作模式以及被操作物體本體結構誘導的操作模式。在第一種操作模式下，被操作微小物體能夠在生物驅動力的作用下，沿著控制光斑的運動軌跡所移動；在第二種操作模式下，被操作微小物體在光斑誘導的局部高密度游動細胞的驅動力下，根據自身的結構非對稱性而產生轉動及移動運動。實驗表明，被操作的微小物體能夠在微生物的驅動下進行最大速率為7.59μm·s–1的移動及最大角速度為0.032 rad·s–1的轉動。



除了具有趨光性的活體生物材料能夠很容易實現光控運動之外，其他的生物細胞和組織，如心肌細胞和骨骼肌細胞，在光遺傳學的幫助下同樣可以產生光控制特性。光遺傳學使得研究者可以通過基因工程的方法使細胞表達光敏蛋白質，從而使肌肉細胞或組織實現時間及空間可控的驅動性質。因?yàn)楣饪梢员痪劢褂诩〖?xì)胞或組織的不同位置，從而可以實現有選擇地控制活體生物材料的收縮運動。之前的一項研究表明，經過光遺傳學處理的肌細胞在光強為0.12 mW·mm–2、脈寬為100 ms的藍光刺激下所產生的收縮運動模式及幅度與肌肉細胞在強度為0.8 V·mm–1、脈寬為100 ms的電刺激下所產生的運動性質相似。并且，大部分經過光遺傳學處理的細胞、肌細胞以及組織對于光刺激具有很快的響應速度（約為幾十毫秒）。應用光遺傳學及光控制方法，研究者已初步實現了活體心肌細胞及骨骼肌細胞驅動的類生命機器人的簡單運動控制。例如，美國伊利諾伊大學香檳分校的研究者研制了一款由非侵入式光控制的骨骼肌細胞驅動的微型類生命機器人——Bio-Bot。該機器人由3D打印的水凝膠本體結構及包含多根肌管的微型肌肉組織所構成。



為使該類生命機器人具有光可控性，研究者采用現有的光遺傳學技術實現成肌細胞表達光敏感離子通道ChR2。而后，他們將轉染后的成肌細胞、纖維蛋白原、凝血酶以及基質膠相混合，進而形成3D肌肉組織。在光刺激下，該骨骼肌微組織可以產生高達300μN（0.56 kPa）的拉伸力。當將該骨骼肌微組織裝配到3D打印所形成的水凝膠本體結構時，在光刺激下該類生命機器人實現最大速率為310μm·s–1的運動以及角速度為2(°)·s–1的2D轉動運動。



由于光刺激的控制方法具有較高的時間和空間的分辨率，因此被廣泛研究并應用于類生命機器人的發展之中，但是仍然存在著一些制約著其在類生命機器人控制方法研究中的關鍵問題。例如，用于刺激控制的會聚光可能會傷害活體生物材料；并且，有些光源，如紫外線，具有傷害細胞和微生物等活體生物材料的DNA或蛋白質的危險。因此，將某些特殊光源的光刺激應用于類生命機器人的控制中應限制曝光時間在一個很小的時間尺度內。并且，有研究表明470 nm波長的光在生物組織中的有效穿透力小于740 nm。因此，控制光無法穿透像身體一樣不透明的屏障。



化學刺激作為另一種應用于類生命機器人的控制方法同樣被廣泛研究。由于病變細胞的代謝不同于正常細胞而會改變身體中病灶附近的微環境，受此啟發，應用活體生物材料對化學刺激的應答效應有望實現具有自動控制功能的體內介入診療類生命機器人。為研究類生命機器人的化學刺激控制方法，多種藥物已經被應用于骨骼肌細胞、組織和心肌細胞的收縮頻率和幅度，以及細菌的游動速度及方向的控制研究中。例如，韓國全南國立大學的研究者為實現基于細菌的腫瘤診斷、主動藥物輸送與靶向治療，研制了一種類生命細菌機器人。該微型類生命機器人的主體由細菌驅動的微米顆粒所構成，其驅動力來源于有選擇性地黏附于經牛血清白蛋白（BSA）圖形化處理的聚苯乙烯（PS）小球上的鞭毛細菌（鼠傷寒沙門氏菌）所提供。實驗結果表明，大量的細菌有選擇地僅黏附于PS小球沒有經過表面處理的一側。此微納機器人可以感知環境中的化學梯度，從而規劃自身的運動方向。在實驗中，將眾多該機器人放置于兩端分別含有細菌化學引誘物（天冬氨酸）和細菌化學排斥物（硫酸鎳）的微流控管道中。結果顯示，類生命微納機器人能夠根據化學梯度刺激在活體細菌的驅動下向天冬氨酸一端游動。然而，化學刺激控制方法的時間和空間分辨率都很低，并且具有潛在的毒性作用，因此限制了其在類生命機器人控制方面的應用。此外，當類生命機器人距化學源較遠時，隨著擴散距離的增加，化學濃度將快速降低，從而減弱了其控制作用。



磁力控制方法具有無毒性、非接觸以及高穿透力等優點。因此，磁場被廣泛應用于蛋白質分子、細胞和線蟲等活體生物材料的行為控制，以及磁性細菌的運動方向和速度控制研究中。例如，加拿大生物醫學工程研究所的研究者展示了細菌（MC-1）的運動速度、方向及行為可由閉環計算機系統所控制。此外，采用遠磁場所產生的外力可以控制鑲嵌在類生命機器人內部的微納磁性顆粒，從而控制類生命機器人的運動速度及輔助活體生物材料實現驅動。并且，遠磁場也可以用于控制類生命機器人的運動方向。例如，美國卡內基梅隆大學的研究者展示了采用遠磁場方法實現類生命微納機器人的運動控制。該類生命微納游動機器人由眾多靈桿菌黏附于直徑為6μm、具有超順磁性的顆粒構成。其中，活體細菌提供類生命機器人的驅動力，磁性顆粒在遠磁場的控制下為類生命機器人提供運動控制力。進而通過研究磁性控制參數與類生命機器人的運動性能之間的關系進行磁力控制方法的優化。在這項研究中，一個小于10 mT的磁場可控制該類生命機器人以最大為7.3 μm·s–1的速率實現任意2D軌跡運動。然而，磁性控制方法需要采用復雜的控制算法才能實現精準控制。



雖然為了提升類生命機器人的整體性能，目前有很多控制方法被探索，但是每種控制方法都存在著一定的缺陷，從而限制了其在類生命機器人研究中的應用。因此，為解決類生命機器人在復雜工作環境中的控制難題，結合生命科學和工程技術的采用新的驅動機理及工具的控制方法急需被開發。



六、類生命機器人發展所面臨的挑戰



微機電系統、微納加工技術、生命科學等眾多學科領域的發展均促進類生命機器人領域的研究。目前活體生物材料與非生命材料的簡單結合研究已初步實現。相關研究已經展示了許多由生命材料驅動的具有移動、轉動以及操作等簡單功能的類生命機器人。然而，仍然存在著許多急需解決的制約著類生命機器人進一步發展的重大挑戰。潛在的重大問題如下。



（一）類生命機器人的類生命感知與智能研究的缺乏



感知、智能與驅動是機器人的主要功能，而對于未來的類生命機器人也應該包含著三大主要因素。然而，目前有關類生命機器人的大部分研究?jī)H聚焦于類生命機器人在活體生物材料的驅動下的簡單運動功能的實現。很少有關于采用活體生物材料實現信息感知獲取，以及采用生命體本身特性實現機器人智能功能的研究。因此，基于在類生命驅動研究中采用活體心肌細胞和骨骼肌細胞作為驅動單元同樣的原理，更多地采用活體生命材料實現類生命機器人感知與智能功能的研究需要被探索。從而使未來的類生命機器人具有高性能的感知、智能與驅動功能。



（二）類生命機器人活體生物材料的缺乏



活體生物材料是類生命機器人的重要組成部分，是實現如感知、智能和驅動等功能的主要單元。因此，活體生物材料的性質決定著類生命機器人的主要性能指標。然而，活體生物細胞或組織的獲取始終是制約著類生命機器人發展的難題。例如，在目前的研究中所采用的心肌細胞大部分來源于新生大鼠的原代心肌細胞培養。因此，可使用的心肌細胞數量取決于新生大鼠的數量。再如，蛇的夾窩具有高靈敏度紅外感知功能，可用于實現未來類生命機器人的高性能感知系統。但是，每條蛇僅有兩個夾窩，并且在活體樣本處理過程中夾窩很容易被損壞。并且，為實現多能性類生命機器人，如嗅覺、記憶以及學習等功能，新的活體生命材料及技術急需被開發。因此，為促進類生命機器人進一步發展，對于具有驅動、感知等功能的活體生命材料的研究應引入新的科技手段，如生物融合及基因工程的技術。



（三）類生命機器人活體生物材料的長期生命維持技術的缺乏



大多數活體生命材料均為濕性材料，需被浸泡于適當?shù)呐囵B(yǎng)基中，從而維持它們的生物活性，因此限制了類生命機器人在復雜環境中的應用。當類生命機器人在空氣中工作時，其中生物材料所處的環境應具有充足的養分、合適的溫度、氣體以及無菌等特性。在自然界生物體內，皮膚和循環系統能夠?yàn)樯锊牧咸峁┍匾谋Ｗo(hù)及生命維持養分。



然而，為類生命機器人制作類似于皮膚的智能材料以及人造毛細血管是非常困難的。并且，新陳代謝所產生的熱量同樣需要被提取再利用。因此，為實現類生命機器人的進一步發展，類生命機器人本體結構及生命體所需的培養環境的新型材料及相應的加工方法（如智能生物材料、4D打印技術以及恒溫系統等）急需被探索。



（四）類生命機器人的控制方法缺陷



控制性能是機器人的主要評價指標之一，很多研究團隊已經采用光、電以及化學等方法實現了類生命機器人的簡單運動控制。然而，現有的控制方法大多存在應用弊端。例如，基于動作電位傳導的電脈沖控制方法具有較低的空間分辨率；并且如果采用接觸電極的方法進行控制位置精度的提升可能會對活體生物細胞產生傷害；光控制的方法需要應用于透明的介質環境；采用擴散原理的化學刺激控制具有較低的時間和空間分辨率；磁場控制需要較為笨重的外部設置以及復雜的計算機控制算法。因此，可應用于多重復雜環境的類生命機器人通用控制方法急需被探索。



（五）類生命機器人信息獲取、處理及信息接口技術的缺乏



信息獲取、傳遞以及處理等信息技術是智能機器人的主要因素之一。機器人信息獲取模塊所采集的信息需要被無損地傳遞給機器人智能模塊進行處理及記錄。進而，信息被傳遞給輸出模塊實現機器人執行器的運動控制。因此，智能機器人的信息接口技術是機器人關鍵技術。然而，目前有關類生命機器人的工作很少有聚焦于機器人信息技術方面的研究。信息技術的引入將有可能促進類生命機器人的高速發展。此外，類生命機器人感知模塊、信息處理單元以及驅動執行器的集成研究也將是未來類生命機器人所面臨的重大挑戰。



七、總結



類生命機器人融合生命體和非生命機電系統的優勢，由于其具有潛在的高能量效率、高本質安全性以及高靈敏度等特性，可能成為新一代機器人的發展方向。本文從功能、活體生物材料、非生命材料以及控制方法研究方面分別討論了類生命機器人的發展。同時，從感知、智能、生命和非生命材料、控制方法以及信息處理技術方面分別討論了未來類生命機器人發展中可能面臨的重要挑戰。本文僅提到了有關類生命機器人研究的部分工作；此外，細胞培養、組織工程、光遺傳學、微納制作、3D打印以及微機電系統等領域的研究同樣為類生命機器人的發展做出了重大貢獻。探索類生命機器人發展的機遇及克服所面臨的挑戰需要機器人、機電、生物、醫藥和化學等眾多學科領域的共同發展。雖然目前所研究的大部分類生命機器人僅局限于毫米和微米尺度，但是較傳統微納機器人具有顯著的優勢。例如，心肌細胞具有直接利用環境中的化學能而產生自驅動的特性；這將為解決微小機器人在特殊工作環境中（如人體）的能量供給和控制問題提供新的思路。未來的類生命機器人將具備多重功能特點，如本質安全性強、感知靈敏度高、信息處理速度快、智能程度高以及自修復能力強等，從而可以在不同的領域?yàn)槿祟惙?wù)。
