中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

聚丙烯片材熱氧老化條件：將聚丙烯片材放入烘箱進(jìn)行115 ℃老化，分別老化0 d、7 d、15 d、30 d、45 d、60 d，取出靜置至室溫后進(jìn)行性能測試。

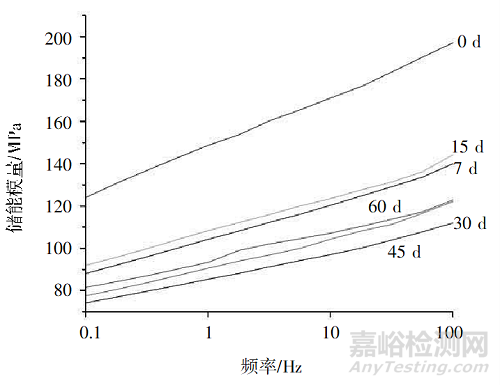

采用動(dòng)態(tài)熱機(jī)械分析儀對熱氧老化后的聚丙烯片材進(jìn)行機(jī)械性能分析，得到下圖。從可以看出，隨著掃描頻率的增加，樣品所受交變荷載時(shí)間小于聚丙烯內(nèi)部分子鏈的松弛時(shí)間，鏈段運(yùn)動(dòng)跟不上應(yīng)力的變化，故樣品的儲(chǔ)能模量增加。

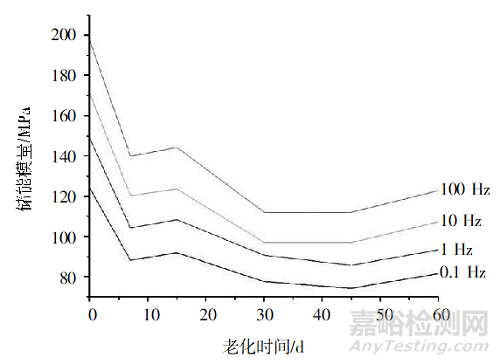

在相同的掃描頻率（0.1 Hz、1 Hz、10 Hz、100 Hz）下，比較不同熱氧化老化時(shí)間對聚丙烯片材儲(chǔ)能模量的影響，如圖2所示?？梢钥闯?，不同老化時(shí)長的聚丙烯樣品均在熱氧老化7 d時(shí)儲(chǔ)能模量急劇降低，然后隨著熱氧老化時(shí)間的延長，其儲(chǔ)能模量緩慢降低并逐漸趨于穩(wěn)定。

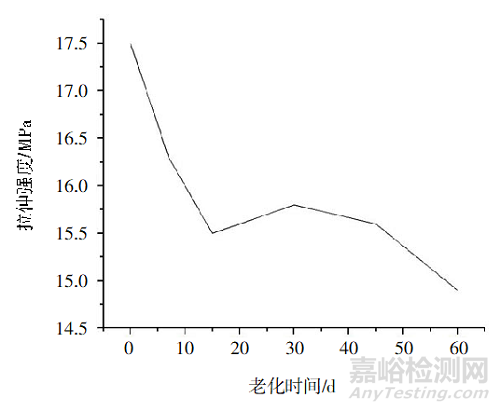

然后結(jié)合聚丙烯片材的拉伸強(qiáng)度在老化不同時(shí)長后的變化（見下圖）可知，熱氧老化進(jìn)行至7~15 d，聚丙烯片材的拉伸強(qiáng)度急劇下降；隨著熱氧老化時(shí)間的延長，其拉伸強(qiáng)度繼續(xù)下降。

綜上所述，熱氧老化對聚丙烯片材的力學(xué)性能有顯著影響，熱氧老化使聚丙烯內(nèi)部分子鏈段斷裂，結(jié)構(gòu)遭到破壞，儲(chǔ)能模量下降，力學(xué)性能和機(jī)械性能顯著下降。
