當今時代，社會經濟發展迅速，特別是我國汽車產業發展更為迅猛，汽車正在加快進入人們生活中，成為人們出行時首選交通工具，隨著人們生活水平不斷提升，對于汽車實用、安全等多方面提出了使用要求。



在進行汽車整車設計過程中，其中有一類非常重要的零部件就是汽車的密封條。密封條主要用于車門門框、車窗、前擋風、后擋風和行李架等部位，其作用就是對車輛起到密封、降噪、減震保護等。



密封條作為汽車中比較重要的一類零部件，對車輛密封、降噪、減震等方面都具有非常重要的作用。



車門密封條設計策略



在進行車門密封條設計過程中，第一步應從車門開始進行設計，以此明確車門密封面以及門洞止口線，然后結合當前比較典型的斷面以及以往的設計經驗和相關數據信息，對車門密封條開展斷面部分的設計，在整個設計過程中，要特別注意將車門預彎、車門和門洞止口兩者之間的間隙大小、車門密封形式和密封結構等多方面因素都要考慮其中，以此為基礎開展相關設計工作。



1.車門密封形式



根據密封功能進行分析，以此為前提來確定當前汽車車門密封條所用的密封形式，通過對斷面密封進行分析確定應選擇什么樣的密封結構，通常情況下可將其分為三種類型



第一種為對車身本體進行密封設計；第二種是和車身殼體進行裝配后對固定部件、車身進行密封設計；第三種是裝配至車身主體后需要多次反復使用的密封設計。在進行實際設計過程中，應結合實際設計需要來確定與之相適應的車門密封形式。



2.密封條壓縮永久變形性能



對于車門所使用的密封條，主要是采用海綿橡膠，對其進行發泡處理，然后加入硫化制作而成，通過對硫化橡膠施加壓縮應力，卸除應力后，硫化膠會發生一定的形狀變化，這種變化無法進行恢復處理，可將其稱為永久性變形。



如果因壓縮的原因發生永久性變形，到達一定程度后，橡膠密封條自身的應用性能會隨之降低，隨著時間的增長喪失應用價值。換句話說，要想確定橡膠材料制作的密封條質量好壞以及使用壽命，壓縮永久變形程度是起決定性作用的一項重要指標。



2 汽車密封條工藝性提升策略



汽車的整車廠和一級供應商在汽車密封條的產品設計過程中，往往只注重產品的功能性要求，對于產品的工藝性通?？紤]不全面，因?yàn)樗麄儗Ξa(chǎn)品的工藝性缺乏了解，導致設計出來的產品局部結構無法實現，或是在產品的生產制造過程中產生缺陷，廢品率高，由于產品設計問題導致生產效率低。



1. 避免密封條產品設計無法實現的結構

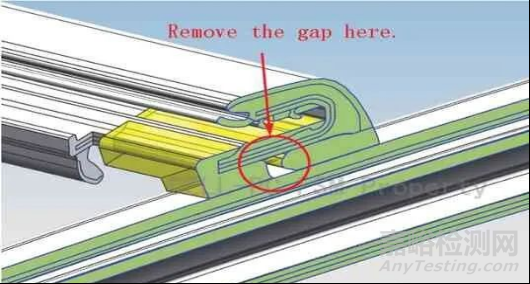

不能過于強調密封條的功能性而忽略了密封條的工藝可行性，再好的功能性如果無法實現等于功能性為零，見圖1。





圖1 注塑膠位中空的結構無法實現



2. 密封條設計中需要考慮注塑產品位置的壁厚，防止產生縮痕

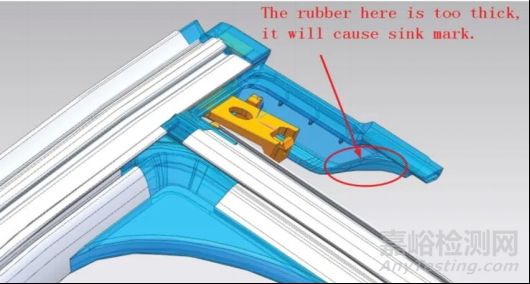

我們必須認真考慮密封件注塑產品位置的壁厚，尤其是涉及到產品重要外觀區域的位置，產品的縮痕會直接導致零件報廢。尤其TPE模具，由于產品結構限制而無法增加水路進行冷卻的位置更要引起重視，見圖2。





圖2 注塑產品膠太厚會導致縮痕產生



3. 密封條設計中需要考慮產品的脫模

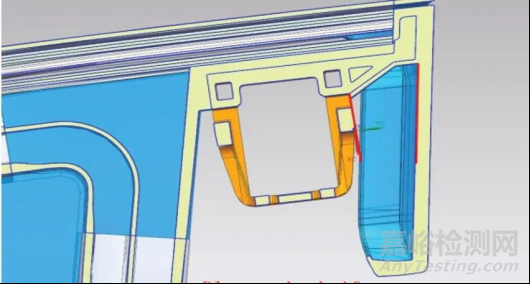

密封條設計必須考慮產品在模具中怎樣脫模，在產品設計過程中做到脫模方向要開敞，避免出現倒扣。如果產品設計有倒扣，模具零件不可避免的要強脫，極大的增加了產品開裂和變形的風險，產品的廢品率高，見圖3。





圖3 密封條注塑產品設計存在脫模倒扣

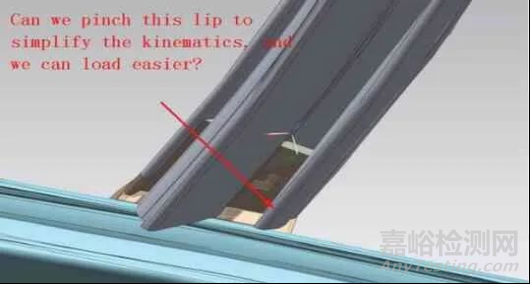

4. 密封條設計中需要盡量簡化設計



密封條的產品設計時，在不影響產品功能性和外觀的前提下，盡量簡化設計，簡化模具機構，提高產品生產的穩定性和生產效率，見圖4。





圖4 密封條注塑產品簡化設計



5.密封條設計中有時需要做出合理的預變形處理

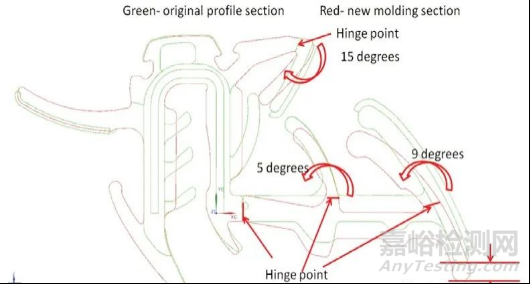

為了保證密封條產品工藝可行性，有時在產品設計中要加入預變形處理，使得產品生產變?yōu)榭赡?。對于一些產品脫模過程中不可避免的變形，在產品設計階段要進行補償，產品達到最終使用要求，見圖5。





圖5 密封條截面打開預變形



對于汽車設計和生產而言，汽車密封條作為較重要的組成部分，在進行實際設計過程中應多方面考慮，通過科學設計，多次總結分析等才能完成初步設計，同時還要認真考慮工藝性，最終設計出安全、可靠的汽車密封條。希望通過我們的努力，能夠更好地為我國汽車產業發展、人們出行等方面貢獻一份力量。
