在對金屬材料/零部件進行評估時，金相組織，表面形貌，粗糙度，斷裂分析以及耐腐蝕等特性的表征都非常重要。而在分析時，您是否也有這樣的煩惱：



待觀察結構很小，光鏡分辨率不夠，還得再換電鏡



需要多種不同類型的設備才能滿足從二維到三維的信息獲取



表面三維信息的獲取，區域小，掃描速度慢，無法快速完成高通量掃描



您是否想要擁有一臺設備，可以同時滿足對金屬表面三維信息分析的多種需求？下面就讓蔡司君從幾種常見金屬材料分析的角度出發，讓我們一起探索金屬材料領域的分析與表征吧~



常規表面形貌分析

【分辨率？掃描速度？大面積掃描？全都有！】



在對金屬材料/部件進行粗糙度分析時，無論是選擇原子力顯微鏡（AFM），還是使用臺階儀進行表征時，分辨率、掃描區域以及掃描速度均無法同時兼顧。材料激光共聚焦顯微鏡，可以在保證分辨率的同時完成高通量的掃描。并且如下圖所示，由于是通過正置顯微鏡對不同表面類型不銹鋼進行非接觸式掃描，操作簡便，樣品即放即掃。

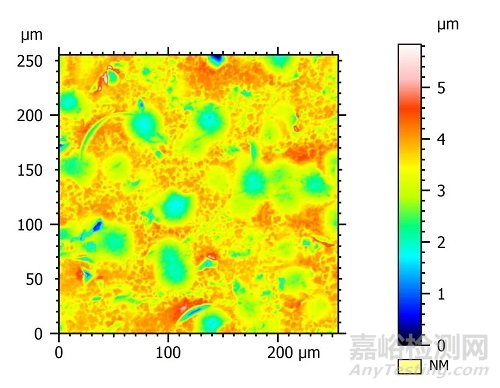

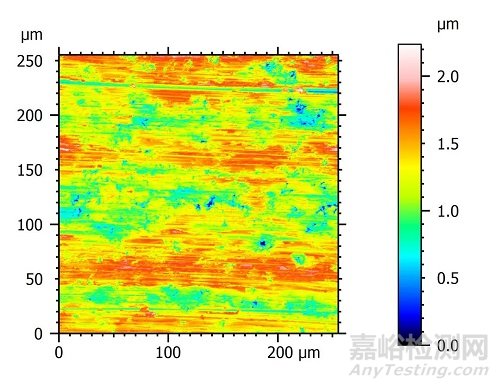

a.光滑不銹鋼表面（粗糙度：5.913 nm）





b.雪花砂不銹鋼表面（粗糙度：185.2 nm）





c. 蘋果砂不銹鋼表面（粗糙度：419.9 nm）



▲ 不同類型不銹鋼表面粗糙度測試結果



共聚焦高分辨金相分析

【讓微觀更微觀】



常規的金相顯微鏡分析中，多樣的觀察方式可以從不同的角度看到材料的豐富特征，但最高分辨率常見于300nm左右。

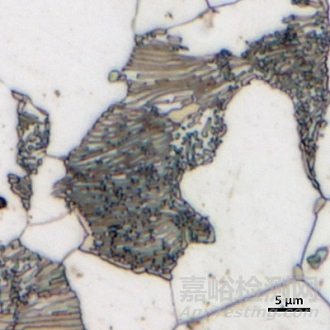

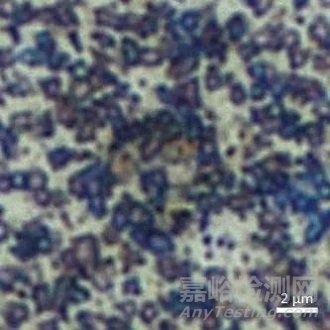

▲ 光鏡高倍下拍攝的珠光體(左)與高溫合金(右)



激光共聚焦高分辨掃描，通過0.5~40倍連續的掃描區域縮放，搭載蔡司智能針孔和專用物鏡，即放即測，120nm的微觀結構也能被清晰呈現，如下圖所示為共聚焦高分辨掃描下的金相組織，該設備可以在一定倍數下代替掃描電鏡的工作，并且無特殊工作環境和復雜的制樣要求，讓微觀更微觀。

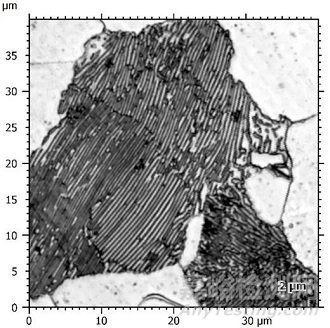

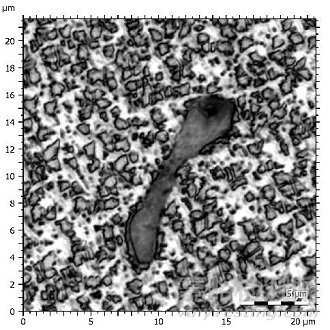

▲ 共聚焦高分辨掃描下的珠光體(左) 和高溫合金(右)



在獲取了高分辨的圖像后，也可以借助專業的金相分析模塊，實現金相量化分析，如晶粒度評級，相含量等



斷口分析

【不能光看“表面”，“高度”也很重要】



傳統的金屬斷面分析，通常使用光鏡來觀察總體的表面斷裂情況，界定斷裂區域，再使用電鏡來觀察表面微小區域裂紋，對斷裂類型進行分類。

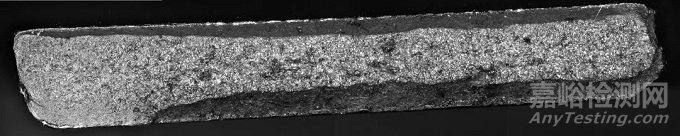

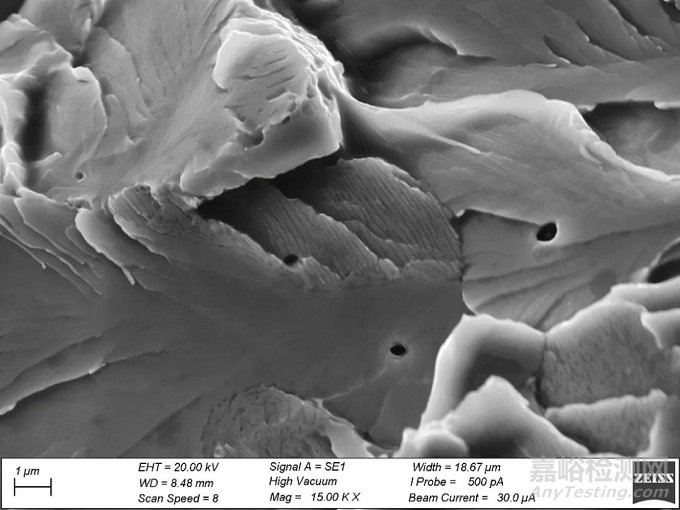

▲ 上圖：光鏡下的金屬斷口分析，通過ZEISS Smartzoom 5拍攝（點擊查看）；下圖：電鏡下的金屬斷裂分析，本圖片為金屬的脆性斷裂，通過蔡司鎢燈絲掃描電鏡EVO拍攝（點擊查看）



而上海交通大學智能化焊接與材料精密制造課題組于Applied Surface Science期刊上發表的文章[1]，在關于2.25Cr-1.6W鋼蠕變斷裂研究中，通過使用激光共聚焦掃描顯微鏡，可對裂紋進行大范圍的拼圖掃描，結合重建出來的三維形貌和裂紋高度統計結果，更加精準的定位和區分裂紋區域，見下圖。

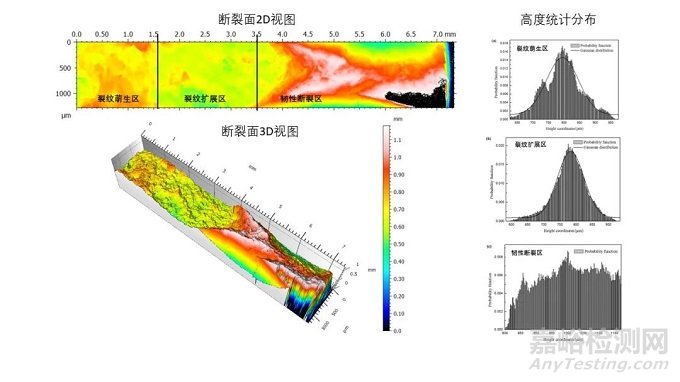

▲ 2.25Cr-1.6W鋼蠕變斷裂研究[1]



由此可見，共聚焦掃描不僅可以更好的展現金屬表面細節，也可以通過展現全貌，告訴你更多關于金屬的奧秘。



金屬腐蝕與磨損

【金屬腐蝕與磨損分析”新姿勢”】



如果你還在每天重復的數著一塊金屬上面的腐蝕坑數量，并且苦惱于無法通過測量其尺寸并統計來評估金屬的腐蝕或磨損情況，共聚焦顯微掃描顯微鏡不僅可以獲取大范圍內的三維形貌，也能自動完成相應的分析和統計工作，讓你的金屬腐蝕分析數據更快更可靠，滑動下圖，即刻帶你解鎖金屬腐蝕分析三步法！

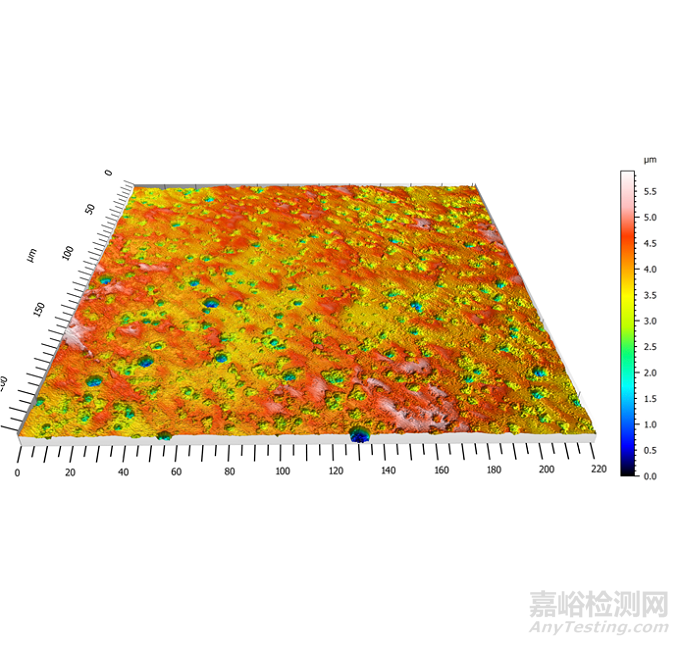

1.腐蝕鋁片表面共聚焦掃描以及三維形貌的重建

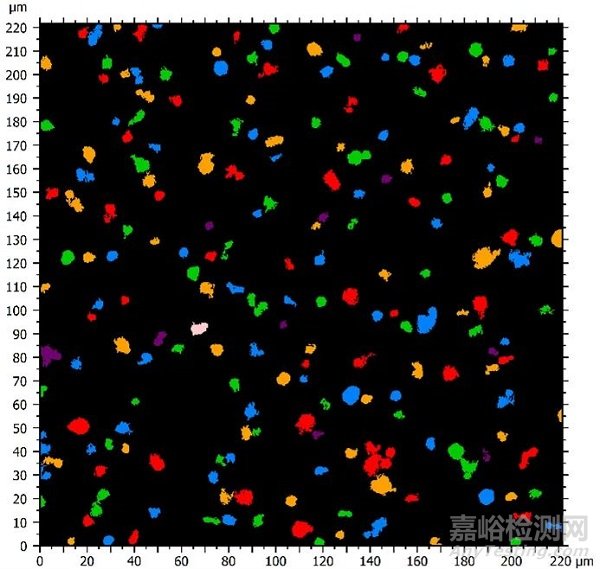

2.自動完成表面腐蝕坑的提取

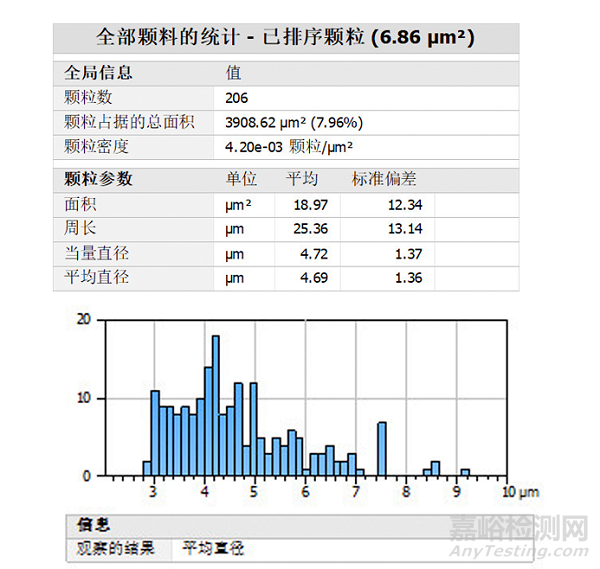

3.腐蝕坑尺寸的分析和統計



除了上述操作，也可以直接在三維圖中提取待測位置的剖面線，并計算磨損痕跡的深度，體積等三維信息，如下圖。

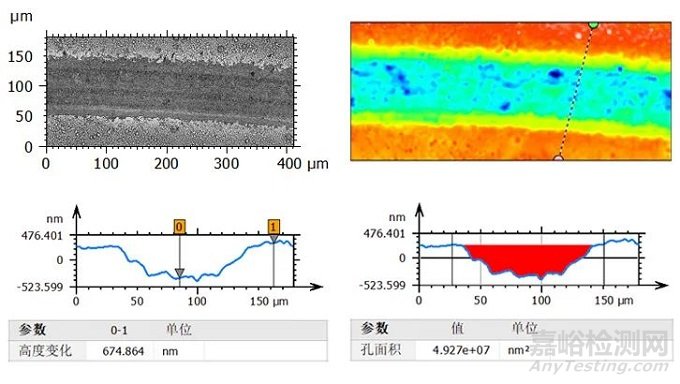

▲ 金屬磨痕三維尺寸分析結果



參考文獻



[1] Wei, Xiao, Mengjia, et al. Fractal and probability analysis of creep crack growth behavior in 2.25Cr-1.6W steel incorporating residual stresses[J]. Applied Surface Science: A Journal Devoted to the Properties of Interfaces in Relation to the Synthesis and Behaviour of Materials, 2015, 359(Dec.30):73-81.
