如果DFMEA的結構層次只有兩級，如何辦？

系統、子系統、組件、零件和特性構成了DFMEA的層級關系，每三層構成DFMEA的結構關系，上一層級的失效是失效后果，中間聚焦層級的失效是失效模式，下一層的失效是失效原因，如果自己的設計范圍只有兩層，可以將客戶級加入作為第一層來處理。

話說前兩天有朋友問，在DFMEA分析時只有兩層結構，如何構建FMEA的結構關系，我們都知道FMEA結構層次至少需要三層，包括上一層級、中間聚焦層級、下一層級級，但我們的產品是緊固件，只有緊固件零件層、材料及特性層，這個如何辦？有人認為，可以將客戶級加入進來，但也有認為客戶的產品不是DFMEA分析的范圍，不應加入進來，為什么會有這樣的爭論呢？鮮老師你怎么看？

先說我的觀點，我認為之所以會出現這樣的爭論，原因是沒有搞清楚FMEA的三層結構層次及分析范圍之間的關系，就以上述的案例為例，將緊固件分解為材料和特性，如緊固件--特性，只有兩層結構關系，將客戶級的組件加進來，就構成了三層結構關系，如組件--緊固件--特性。雖然客戶級不是我們分析范圍，但從DFMEA的結構關系來看，第一層級的功能失效是失效后果，所以可以將客戶級加入進來，也不影響分析的范圍。

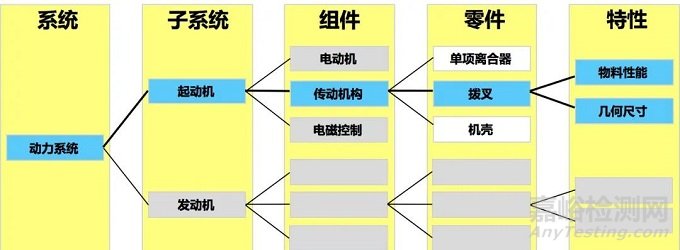

在DFMEA分析的第二步結構分析時，將設計分解為系統、子系統、組件、零件和特性層級，如圖所示：

使用結構樹分層排列系統元素，并通過結構連接他們之間的關系。為了保證整個系統結構樹的清晰并防止冗余，每個系統元素只存在一次，每個系統元素下的結構都是獨立的結構。

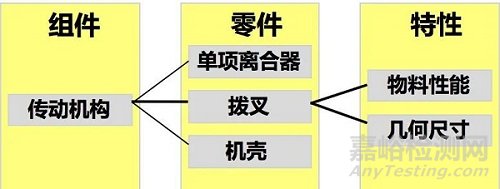

比如你分析范圍是撥叉，那么它的下一級是材料、尺寸，上一層級是傳動機構，但傳動機構不是企業分析的范圍，是客戶級的組件。這樣分析是否有問題呢？

在DFMEA的第四步失效分析時，識別失效原因，失效模式及失效后果，并使用失效網顯示它們的關系以進行風險評估。失效鏈有三個不同的層級構成，失效后果，失效模式及失效原因，聚焦元素的失效是失效模式，它的上一級功能的失效是失效后果，它的下一級功能的失效是失效原因。

到底失效被認為是失效后果、失效模式還是失效原因，取決于你聚焦的是哪一層級。撥叉是聚焦元素，撥叉屈服強度不足是失效模式，撥叉的厚度過小是失效原因，上一級傳動機構不能實現和飛輪的嚙合是失效后果。如果撥叉是你分析的范圍，而傳動機構是客戶級的話，傳動機構的失效是外部的失效后果。

綜上所述，鮮老師認為系統、子系統、組件、零件和特性構成了DFMEA的層級關系，每三層構成DFMEA的結構關系，上一層級的失效是失效后果，中間聚焦層級的失效是失效模式，下一層的失效是失效原因，如果自己的設計范圍只有兩層，可以將客戶級加入作為第一層來處理。

作者簡介：

鮮萬世：TUV萊茵FMEA資深專家之一，著名微信公眾號主編，F(xiàn)MEA相關原創技術文章200多篇。在歐美日世界500強制造業集團公司，相關質量管理的經驗超過10年；擅長于汽車制造系統及其零部件制造與質量改進項目的培訓與咨詢·；建立了精益成熟度評價系統，并為上汽大眾汽車、延鋒偉世通建立了精益評估系統；擅長FMEA、ISO9001、IATF16949等與質量有關的管理體系以及質量改進的工具應用。
