中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、非金屬材料的熱學(xué)性能



1.熱性能定義



高分子材料的熱性能是指高分子材料與熱或溫度相關(guān)的性能總合。它包括諸多方面，例如各種力學(xué)性能的溫度效應(yīng)、玻璃化轉(zhuǎn)變、黏流轉(zhuǎn)變、熔融轉(zhuǎn)變以及熱穩(wěn)定性、熱膨脹和熱傳導(dǎo)等。是高分子材料的重要性質(zhì)之一。



2. 測試目的及意義



通過測定物質(zhì)加熱或者冷卻過程中物理性質(zhì)的變化來研究物質(zhì)性質(zhì)及變化，或者對物質(zhì)進行鑒別分形。在表征材料的熱性能、物理性能、機械性能以及穩(wěn)定性等方面有著廣泛的應(yīng)用，對于材料的研究開發(fā)和生產(chǎn)中的質(zhì)量控制都具有很重要的實際意義。



3. 常用熱分析技術(shù)



熱分析方法的種類是多種多樣的，根據(jù)國際熱分析協(xié)會(ICTA)的歸納和分類，目前的熱分析方法共分為九類十七種，在這些熱分析技術(shù)中，熱重法（TGA）、差示掃描量熱法（DSC）、熱機械分析（TMA）、穩(wěn)態(tài)熱流法和激光閃射法應(yīng)用得最為廣泛。





3.1 熱重法（TGA）



測試目的：利用熱重法檢測物質(zhì)溫度-質(zhì)量變化關(guān)系的儀器，可以計算失去了多少物質(zhì)。



適用范圍：塑料、橡膠、涂料、藥品、催化劑、無機材料、金屬材料與復(fù)合材料等各領(lǐng)域的研究開發(fā)、工藝優(yōu)化與質(zhì)量監(jiān)控。



測試溫度范圍：室溫~1000℃



儀器型號：德國耐馳NETZSCH TG 209



3.2 差式掃描量熱法（DSC）



測試參數(shù)：材料的比熱容、玻璃化轉(zhuǎn)變溫度Tg、熔點、熔融熱焓、結(jié)晶溫度以及結(jié)晶熱焓等。



溫度范圍：-150~600℃



適用范圍：測試溫度范圍內(nèi)不會發(fā)生分解反應(yīng)的大部分液體與固體材料。



儀器型號：德國耐馳NETZSCH DSC 214 polyma

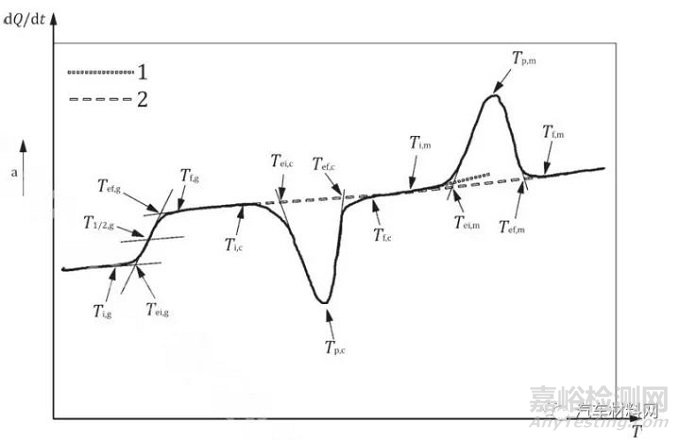

典型DSC測試曲線



3.3 熱機械分析法（TMA）



測試參數(shù)：材料的熱膨脹與收縮與玻璃化溫度等



溫度范圍：-150~1000℃



測試對象：廣泛應(yīng)用于塑膠聚合物、陶瓷、金屬、建筑材料、耐火材料以及復(fù)合材料等領(lǐng)域的測試。



儀器型號：德國NETZSCH TMA402



3.4 穩(wěn)態(tài)熱流法



測試參數(shù)：導(dǎo)熱系數(shù)與熱阻抗。



測試范圍：導(dǎo)熱系數(shù)測量范圍從0.1~20W/（m*K）。



測試對象：導(dǎo)熱系數(shù)偏低的測試膏狀、膠裝以及固體材料等材料。



3.5 激光閃射法



測試參數(shù)：材料熱擴散系數(shù)與導(dǎo)熱系數(shù)。



測試范圍：室溫~500℃，可測熱擴散系數(shù)范圍為0.01~1000mm2/s，導(dǎo)熱系數(shù)范圍為0.1~2000W/（m*K）。



測試對象：表面均勻平整的導(dǎo)熱系數(shù)較高的固體材料。



儀器型號：德國耐馳NETZSCH LFA467。

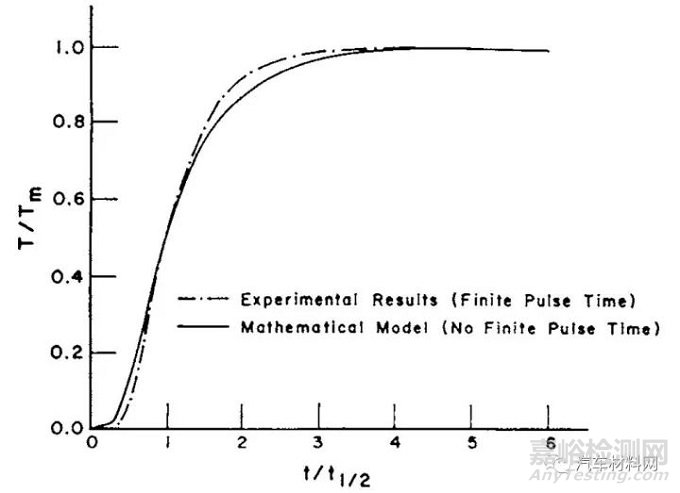

 測試曲線擬合



二、非金屬材料的燃燒性能



（一）阻燃性測試



材料的阻燃性是指在規(guī)定的試驗條件下，材料或制品進行有焰燃燒的能力。它包括了是否容易點燃，以及能否維持燃燒的能力等有關(guān)的一些特性。經(jīng)過多年的發(fā)展，阻燃性測試已經(jīng)形成多種標(biāo)準(zhǔn)，成為相關(guān)業(yè)界非常重點的檢測項目。



（二）測試目的



通過對客戶提供的樣品進行燃燒測試，根據(jù)燃燒的結(jié)果進行相應(yīng)的等級評級，協(xié)助客戶對產(chǎn)品進行品質(zhì)管控。阻燃等級是非常重要的安全性能之一，是許多認證必不可少的，也是很多國家強制要求的必檢項目。



（三）測試應(yīng)用范圍



塑料、泡沫塑料、薄膜、紡織物、涂料、橡膠、汽車內(nèi)飾件、電工電子等產(chǎn)品。



（四）測試方法



非金屬材料的燃燒性能測試方法主要有燃燒實驗（水平燃燒和垂直燃燒）、極限氧指數(shù)法、煙密度法、熾熱棒法等，其中以水平燃燒和垂直燃燒應(yīng)用較多。



水平燃燒



在規(guī)定的試驗條件下，測試材料進行有焰燃燒的能力，包括是否容易點燃，以及能否維持燃燒的能力。式樣水平夾持，對自由端施加規(guī)定的氣體火焰，通過測量線性燃燒速度評價式樣的燃燒性能。

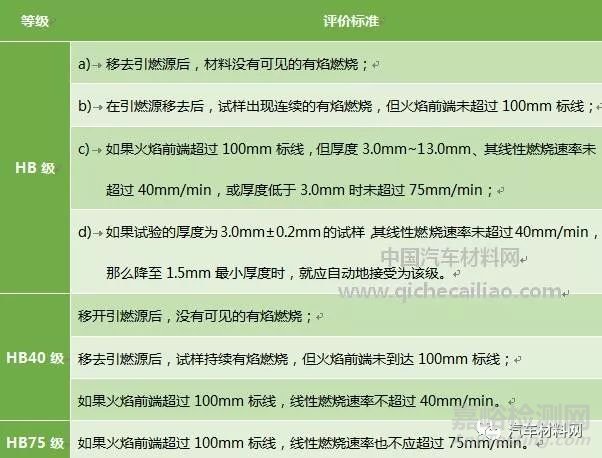

表1  水平燃燒評價標(biāo)準(zhǔn)

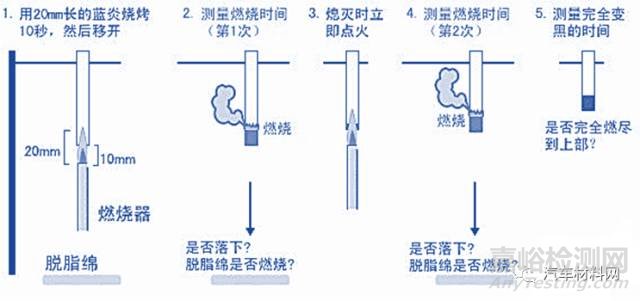

垂直燃燒



式樣垂直夾持，用規(guī)定點火器產(chǎn)生的火焰，對垂直方向的試樣底邊中心點火，在規(guī)定時間后測量試樣的續(xù)燃時間、陰燃時間、損毀長度。

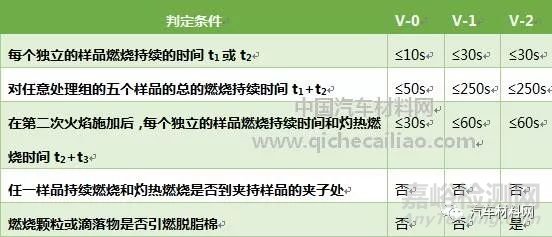

表2  垂直燃燒評價標(biāo)準(zhǔn)



相關(guān)名詞：



余焰：引燃源移去后，在規(guī)定條件下材料的持續(xù)火焰。



余焰時間（t1和t2）：余焰持續(xù)的時間。



余輝：在火焰終止后，或者沒有產(chǎn)生火焰時，移去引燃源后，在規(guī)定的試驗條件下，材料的持續(xù)輝光。



余輝時間（t3）：余輝持續(xù)的時間
