前言導讀
醫學影像設備是指為實現診斷或治療引導的目的，通過對人體施加包括可見光、X 射線、超聲、強磁場等各種物理信號，記錄人體反饋的信號強度分布，形成圖像并使得醫生可以從中判讀人體結構、病變信息的技術手段的設備。根據目的不同，醫學影像設備可分為診斷影像設備及治療影像設備，診斷影像設備根據信號的不同大致可分為磁共振成像（MR）設備、X 射線計算機斷層掃描成像（CT）設備、X 射線成像（XR）設備、分子影像（MI）設備、超聲（US）設備等；治療影像設備大致可分為數字減影血管造影設備（DSA）及定向放射設備（骨科 C 臂）等。

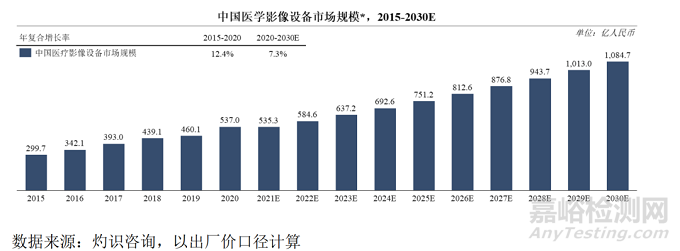

醫學影像設備是醫療器械行業中技術壁壘最高的細分市場。隨著我國經濟高速發展、人口老齡化問題加重，民眾健康意識的提高，醫療保健服務的需求持續增加，國內市場對高品質醫學影像的需求相應快速增長。同時，自 2012 年醫改以來，國家相關部門連續出臺了一系列的醫療行業相關政策，旨在優化醫療服務水平、鼓勵分級診療實施、推動醫療資源下沉，這為影像設備銷售開辟了新的市場空間。在市場需求及政策紅利的雙輪驅動下，中國醫學影像設備市場將持續增長，2020 年市場規模已達到 537.0 億元，預計 2030 年市場規模將接近 1,100 億元，年均復合增長率預計將達到 7.3%。
關于聯影醫療
聯影醫療科技股份有限公司致力于為全球客戶提供全線自主研發的高性能醫學影像診斷與治療設備、生命科學儀器，以及覆蓋「基礎研究-臨床科研-醫學轉化」全鏈條的創新解決方案。通過與全球高校、醫院、研究機構及產業合作伙伴深度協同，不斷突破科技創新邊界，加速推進精準診療與前瞻科研探索，持續提升全球高端醫療設備及服務可及性。
聯影醫療致力于為全球客戶提供高性能醫學影像設備、放射治療產品、生命科學儀器及醫療數字化、智能化解決方案，產品線覆蓋磁共振成像系統（MR）、X 射線計算機斷層掃描系統（CT）、X 射線成像系統（XR）、分子影像系統（MI）、放射治療系統（RT）以及生命科學儀器等。
技術產品和專利概覽
筆者對聯影醫療的相關技術、產品和專利根據類別分別進行了整理和剖析，這里筆者從眾多專利中選擇了若干進行了解析，相關相關結果如下：聯影醫療的技術、產品和完整專利清單和分析筆者也已開展完成，如感興趣可以與筆者取得聯系，共同交流學習：
磁共振成像系統
磁共振成像系統（Magnetic Resonance Imaging，簡稱 MR）是一種利用人體內水分子中的原子核（主要是氫質子）在強磁場中的磁共振信號經重建進行組織或器官成像的設備。
聯影醫療擁有獨立設計、研發和制造高場超導磁體、高性能梯度線圈、高密度射頻線圈、多通道分布式譜儀以及 MR 成像軟件和高級應用的能力。
聯影醫療已推出 1.5T、3.0T 等多款超導 MR 產品，可滿足從基礎臨床診斷到高端科研等不同細分市場的需求，其中多款產品為行業首款或國產首款。
uMR 770 為國產首款自主研發的 3.0T MR 機型；uMR 780 搭載光梭成像技術平臺，為國產首款融合壓縮感知、并行成像、半傅里葉三大加速技術并實現 0.5 秒/期快速三維動態高清成像的設備；uMR 790 為國產首款高性能科研型 3.0T MR；uMR 890 搭載高性能梯度系統，單軸場強和切換率分別達到 120mT/m、200T/m/s，助力腦科學研究；uMR Omega 為行業首款 75cm 超大孔徑 3.0T MR 機型，支持手術導航功能和放療定位功能，并能滿足孕婦、超重人群等特殊群體的診療需求。
筆者以 uMR 790 其中一項專利為例，簡單闡述其技術：
|
公開/公告號 |
CN107369153B |
申請日 |
2017-07-18 |
|
發明名稱 |
磁共振脂肪抑制圖像獲取方法、存儲介質及掃描系統 |
||
|
解決的技術問題 |
本發明的磁共振脂肪抑制圖像獲取方法、存儲介質及掃描系統相對傳統單射頻壓脂脈沖壓脂具有通過雙射頻壓脂脈沖壓脂，能夠在基本不增加掃描時間的基礎上顯著降低壓脂均勻性對射頻發射場的敏感性。 |
||
|
技術方案 |

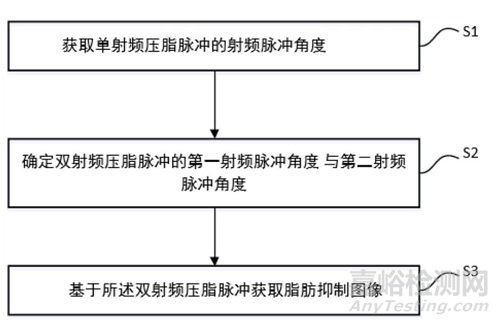

本發明涉及一種磁共振脂肪抑制圖像獲取方法，包括以下步驟：獲取單射頻壓脂脈沖的射頻脈沖角度α；通過單射頻壓脂脈沖的射頻脈沖角度α確定雙射頻壓脂脈沖的第一射頻脈沖角度α1與第二射頻脈沖角度α2；以及基于所述雙射頻壓脂脈沖的第一射頻脈沖角度α1與第二射頻脈沖角度α2獲取脂肪抑制圖像。本發明的磁共振脂肪抑制圖像獲取方法可以顯著降低壓脂均勻性對射頻發射場的敏感性。本發明還涉及一種存儲介質及掃描系統。 |
||
|
相關附圖 |
|
||
X攝像成像系統
X 射線成像系統（X-ray，簡稱 XR）是通過球管發出 X 射線，X 射線穿透人體組織后被探測器接收并生成人體影像，根據臨床應用的不同具有不同的成像模式，包括二維靜態成像、二維動態成像、三維斷層成像等。XR 檢查可應用于篩查、診斷及外科手術與介入手術的影像引導。
根據臨床用途不同，XR 產品可分為數字化醫用 X 射線成像系統（DigitalRadiography，簡稱 DR）、數字乳腺 X 射線成像系統（Mammo）、移動式 C 形臂X 射線成像系統（移動 C 臂）、血管造影 X 射線成像系統（DSA）等。其中，DR 廣泛應用于常規體檢與臨床疾病診斷，是臨床應用最廣泛的放射影像設備；Mammo 主要用于各種乳腺疾病的篩查與診斷；移動 C 臂多用于為外科手術提供影像引導，DSA 多用于心臟、神經、腫瘤等各類介入手術的影像引導。
自 2016 年推出首款 XR 產品以來，聯影醫療先后推出國產首款乳腺三維斷層掃描系統 u Mammo 890i、采用單晶硅技術的低劑量數字平板移動 C 臂 uMC560i、千萬像素級的全自動懸吊式 DR 產品 uDR 780i、國產首款具備可視化曝光控制能力的移動 DR 產品 uDR 370i 等多款代表性產品。
筆者以 uMammo 890i 其中一項專利為例，簡單闡述其技術：
|
公開/公告號 |
CN105447879B |
申請日 |
2015-12-15 |
|
發明名稱 |
乳房圖像中檢測胸肌的方法及裝置 |
||
|
解決的技術問題 |
在原始乳房圖像中確定至少包括胸肌區域的初始區域，在所述初始區域中確定所述胸肌區域和其他組織區域的分割閾值以在所述初始區域中分割出第一區域，在所述第一區域的胸肌壁分界線與所述初始區域的胸肌壁分界線不相交時，確定所述第一區域為胸肌區域。由于先進行粗分割獲得了至少包括胸肌區域的初始區域，進而在該初始區域中確定第一區域，并對所述第一區域的胸肌壁分界線和所述初始區域的胸肌壁分界線的位置關系進行判斷以確定胸肌區域，進一步地提高了檢測獲得的胸肌區域的準確度，因此，在對乳房圖像進行后處理時，可以避免胸肌區域信息對后處理過程的干擾，提高了最終獲得的乳房圖像的質量，進而也提高了FFDM系統的性能。 |
||
|
技術方案 |

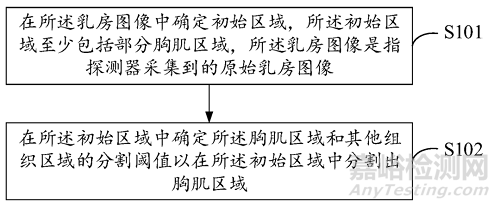

一種乳房圖像中檢測胸肌的方法及裝置。所述乳房圖像中檢測胸肌的方法包括：在所述乳房圖像中確定初始區域，所述初始區域至少包括部分胸肌區域，所述乳房圖像是指探測器采集到的原始乳房圖像；在所述初始區域中確定所述胸肌區域和其他組織區域的分割閾值以在所述初始區域中分割出胸肌區域。本發明技術方案檢測到的胸肌區域的準確度高，且在實際應用過程中檢測胸肌的速度快。此外，本發明的技術方案在一定程度上提高了最終獲得的乳房圖像的質量的同時也提高了FFDM系統的性能。 |
||
|
相關附圖 |
|
||
分子影像系統
分子影像系統（Molecular Imaging，簡稱 MI）可顯示組織水平、細胞和亞細胞水平的特定分子，反映活體狀態下分子水平變化，從而對生物學行為在影像方面進行定性和定量研究。分子成像技術能夠探查疾病過程中細胞和分子水平的異常，探索疾?。ㄈ绨┌Y、帕金森綜合征）的發生、發展和轉歸，評價藥物和治療的效果。
聯影醫療的 MI 產品包括 PET/CT 和 PET/MR，系通過 PET 融合 CT 或 MR 來實現診斷功能。其中，PET 能夠反映人體細胞對正電子示蹤藥物的代謝情況，從分子水平觀察細胞或組織的早期功能變化，具有靈敏度高、特異性強、定量性好的特點，適合早期發現病灶，而 CT 或 MR 能夠為臨床診斷提供高精度的人體解剖結構信息，通過上述融合，PET/CT 和 PET/MR 可以對病變部位實現早診早治。
聯影醫療已陸續推出多款行業領先產品，包括行業首款具有 4D 全身動態掃描功能的 PET/CT 產品 uEXPLORER（Total body PET/CT）、國產首款一體化 PET/MR 產品 uPMR 790、國產首款數字化TOF PET/CT 產品 uMI 780 和國產首款 PET/CT 產品 uMI 510。
筆者以 uPMR 790 其中一項專利為例，簡單闡述其技術：
|
公開/公告號 |
CN107369153B |
申請日 |
2017-07-18 |
|
發明名稱 |
磁共振脂肪抑制圖像獲取方法、存儲介質及掃描系統 |
||
|
解決的技術問題 |
本發明的磁共振脂肪抑制圖像獲取方法、存儲介質及掃描系統相對傳統單射頻壓脂脈沖壓脂具有通過雙射頻壓脂脈沖壓脂，能夠在基本不增加掃描時間的基礎上顯著降低壓脂均勻性對射頻發射場的敏感性。 |
||
|
技術方案 |
本發明涉及一種磁共振脂肪抑制圖像獲取方法，包括以下步驟：獲取單射頻壓脂脈沖的射頻脈沖角度α；通過單射頻壓脂脈沖的射頻脈沖角度α確定雙射頻壓脂脈沖的第一射頻脈沖角度α1與第二射頻脈沖角度α2；以及基于所述雙射頻壓脂脈沖的第一射頻脈沖角度α1與第二射頻脈沖角度α2獲取脂肪抑制圖像。本發明的磁共振脂肪抑制圖像獲取方法可以顯著降低壓脂均勻性對射頻發射場的敏感性。本發明還涉及一種存儲介質及掃描系統。 |
||
|
相關附圖 |
|
||
放射治療系統
放射治療系統（Radiation Therapy，簡稱 RT）利用放射性同位素產生的 α、β、γ 射線和各類 X 射線治療機或加速器產生的 X 射線、電子線、質子束及其他粒子束等治療腫瘤，是目前重要的腫瘤治療方式。國內外最主流的放療設備是醫用直線加速器和基于鈷源的伽馬刀以及少量質子、重離子設備，其中醫用直線加速器可廣泛應用于全身多部位原發或繼發腫瘤的治療。
RT 產品的核心部件包括加速管、多葉光柵、功率源、調制器和精密控制模塊和機載影像設備等。在臨床治療過程中，醫用直線加速器系統（Linac）結合治療計劃系統軟（TPS）、腫瘤信息管理系統軟件（OIS）、放射治療模擬（Simulator）共同完成放療過程：首先放射治療模擬機對病灶進行定位和勾畫，臨床醫生據此設計治療方案；然后，治療計劃系統軟件根據治療方案生成治療計劃；最后，由醫用直線加速器系統執行治療計劃；上述治療計劃以及病患相關信息則由腫瘤信息管理系統記錄和管理。
聯影醫療首創的一體化診斷級 CT 引導加速器技術將診斷級 CT 與加速器雙中心同軸融合，有效應對放療全療程中的腫瘤形態變化，同時搭載智能化軟件，在確保精準放療的同時大幅提高醫務人員的工作效率。聯影醫療已開發出行業首款一體化 CT引導直線加速器 uRT-linac 506c。
筆者以 uRT-linac 506c 其中一項專利為例，簡單闡述其技術：
|
公開/公告號 |
CN106924887B |
申請日 |
2016-12-02 |
|
發明名稱 |
一種醫療設備 |
||
|
解決的技術問題 |
本申請?zhí)峁┝艘环N放射治療設備，可以提高治療程序效率降低病變組織定位以及病變組織放射治療的定位誤差。 |
||
|
技術方案 |

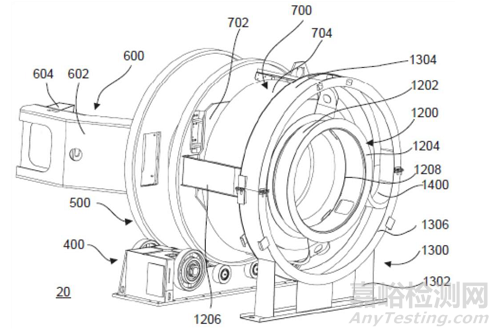

公開了一種放射治療設備。該設備包括：基座；圓筒狀的主體支架，其在周向上可轉動地被支撐于所述基座上；第一醫療設備組件，其固定到所述主體支架的第一側；滾筒，其被固定到所述主體支架的第二側，所述主體支架布置在所述第一醫療設備組件和所述滾筒之間；拖鏈支架，其包括支架主體，所述支架主體圍繞所述滾筒并限定了環形軌道；拖鏈，其被布置在所述環形軌道內，其中所述拖鏈的第一端固定到所述滾筒且第二端固定到圓筒狀支架主體；以及電纜，其由所述拖鏈支撐，其中所述電纜的第一端電連接到所述第一醫療設備組件。 |
||
|
相關附圖 |
|
||
知識產權布局模式
聯影醫療經營的可持續發展依賴于自主知識產權的保護。聯影醫療搭建了完整的知識產權保護體系，優先保護聯影醫療的專利、商標、版權、域名、商號、商業機密。聯影醫療依照研發進度實際情況，定期提交專利申請，保護聯影醫療的研發創新成果。
（1）前瞻的布局策略
聯影醫療自設立以來一直將專利布局策略作為強化自身競爭力的重要手段，結合自身技術路徑、行業前沿技術以及市場拓展方向，持續構建專利壁壘。聯影醫療專利挖掘機制貫穿技術研發的全生命周期，專利申請廣泛覆蓋全線產品。同時，聯影醫療在研發過程中針對未來有可能實施的技術提前規劃并加以專利保護以搶占先機，確保聯影醫療獲得更多基礎專利和更高的布局效率。
商標方面，在聯影醫療創立初期即配合產品上市計劃開展商標布局，利用馬德里商標體系優勢進行全球商標布局，為海外市場拓展奠定基礎。
聯影醫療結合自身技術路徑、行業前沿趨勢以及市場拓展方向，形成了一套攻守兼?zhèn)涞闹R產權布局。
（2）系統的體系建立
聯影醫療結合自身發展戰略，建立了全面、系統的知識產權管理體系，涵蓋知識產權的獲取、維護和運用控制。在風險控制層面，可支持知識產權風險識別和法律糾紛處理；在文件法規層面，聯影醫療設立了包含知識產權文件和法律法規的控制程序；在信息安全層面，聯影醫療對知識產權信息資源實施了嚴格的保密管理。
（3）建立完善的專利保護機制
聯影醫療結合項目研發全流程建立了專利保護機制。在預研階段，聯影醫療利用專利挖掘黃金時期，通過專利檢索、技術調研等方式提前布局基礎性專利；在立項階段，聯影醫療結合研發需求和產品架構，持續布局基礎性專利和核心專利；在項目中期，聯影醫療圍繞產品方案，著重核心技術專利布局并兼顧外圍專利布局；在項目后期，聯影醫療結合產品性能優化，持續布局外圍專利。聯影醫療專利保護機制與產品研發工作環環相扣，從而實現及時保護研發成果、持續累積專利優勢、控制和抵御專利風險的目的。
結 語
通過對聯影醫療知識產權業務的相關學習，筆者認為聯影醫療知識產權相關工作確實走在了國內的前列，取得了令人矚目的成績，主要可以歸納為：1、高度重視，聯影醫療在成立10年的時間里，知識產權數量就能夠躋身國內第一梯度，這必然是整個公司層面的高度重視和大力投入，聯影醫療內部必然形成了知識產權也是核心業務的共識和理念，2、工作體系模式完善，聯影醫療通過前瞻的布局策略、系統的體系建立、建立完善的專利保護機制等多個維度進行工作，確立的模式的先進性和持續性，為出色的業績奠定了基礎，3、人才優勢，基于知識產權企業文化、工作模式的專業性和頭部大廠的虹吸效應，聯影醫療建立了一支數量和質量均位于全國前列的知識產權人才隊伍和供應商體系，專業的人做專業的事得到彰顯，毫無疑問的，在醫療器械領域，聯影醫療知識產權團隊已經成為了“黃埔軍校”，備受認可、尊重和推崇。
目前，國內各大醫學影像設備領域醫療廠商還會將GE醫療、西門子醫療、飛利浦醫療等重要競品作為標桿和對照，但是隨著以聯影醫療為代表的各大國內廠商聯動產學研醫生多方力量，不斷創新，必將推動中國醫學影像設備業更智能化、精準化、便攜化的發展，也會逐步擺脫國外競品帶來的壓力和技術障礙，不過，國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，醫學影像設備賽道上的各個國內廠商之間的競爭也會逐漸激烈，屆時相關知識產權問題也必將會成為各大醫學影像設備廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
