中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

碳酸鈣等無(wú)機(jī)填料是塑膠材料中常常使用的粉體填充組分，尤其是在高填充時(shí)，可以起到降低成本的作用。此外，在降本之外，還可賦予某類塑料制品以珠光效果，發(fā)揮其功能性作用。但在某些使用環(huán)境條件下如戶外，其對(duì)材料老化的影響也需要關(guān)注并值得探討，以下主要暫以碳酸鈣為例。

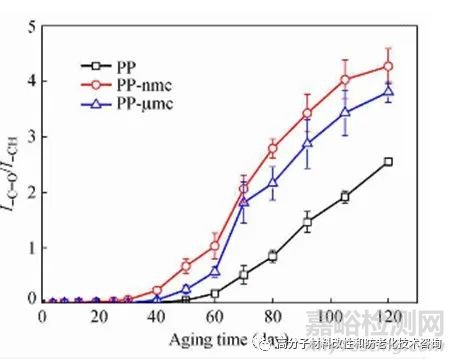

下圖是純PP樹脂、納米碳酸鈣填充PP和微米碳酸鈣填充PP隨著老化天數(shù)的增加，其羰基指數(shù)的變化。由圖可知，隨著老化時(shí)間的延長(zhǎng)，三個(gè)試樣的羰基指數(shù)均呈增加趨勢(shì)；碳酸鈣的存在，無(wú)論是納米碳酸鈣還是微米碳酸鈣，均會(huì)加速PP的老化；且納米碳酸鈣對(duì)老化的加速效應(yīng)更強(qiáng)。

此外，通過(guò)比較添加了納米碳酸鈣和納米二氧化硅的兩種PP試樣在老化前后的相對(duì)分子質(zhì)量（Mn）的變化，也可以得到類似的結(jié)論，如下圖所示。

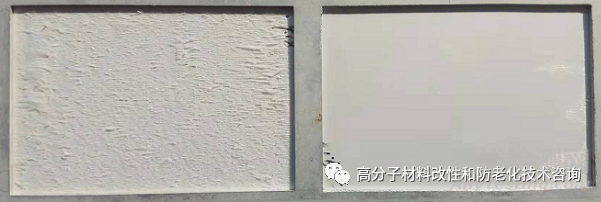

以上是兩種微觀角度的表征結(jié)果，為了更直觀的感知無(wú)機(jī)填料對(duì)PP的老化影響，我們通過(guò)加速老化試驗(yàn)研究了碳酸鈣填充PP在老化后的宏觀外觀變化。下圖中，左圖是未進(jìn)行紫外光穩(wěn)定改性的試樣，右圖是經(jīng)過(guò)紫外光穩(wěn)定改性的試樣。盡管碳酸鈣對(duì)PP具有老化加速破壞的負(fù)面影響，但通過(guò)紫外光穩(wěn)定改性后，可顯著改善這種不良影響并有效延緩PP的老化。

實(shí)際生產(chǎn)生活中，不同高分子材料及其制品所處的環(huán)境條件是不同的，因此在不同的應(yīng)用場(chǎng)合下，對(duì)所用材料的抗老化要求不同。如：（1）有的客戶需要解決材料在儲(chǔ)存過(guò)程中的變色老化問題；（2）有的客戶需要解決材料在擠出抽粒、注塑成型等加工過(guò)程中的黃變等老化問題；（3）有的客戶需要解決制品在長(zhǎng)期較高溫度環(huán)境下使用過(guò)程中存在的長(zhǎng)期抗熱氧老化問題；（4）還有的客戶需要解決戶外使用環(huán)境下制品耐久性的問題等等。但不同客戶對(duì)同一種材料的抗老化要求也不同，如有的客戶需要解決高溫下不同時(shí)間的熱氧老化問題；有的則需要戶外使用環(huán)境條件下不同時(shí)間的耐候問題等等，總之，對(duì)材料抗老化的要求千變?nèi)f化。

舉個(gè)例子：在實(shí)際應(yīng)用中，為了改善和提高塑料及其制品的光穩(wěn)定性，就須加入耐候性功能助劑，如紫外線吸收劑、紫外線屏蔽劑、受阻胺光穩(wěn)定劑等等。而實(shí)際情況是單單使用一種助劑達(dá)不到預(yù)期的抗老化效果，往往需要多種助劑復(fù)配協(xié)同才能達(dá)到目的。但（1）不同高分子材料在結(jié)構(gòu)上具有不同特點(diǎn)、（2）實(shí)際應(yīng)用環(huán)境各異、（3）抗老化助劑的各自的功能、特點(diǎn)和優(yōu)勢(shì)不同、（4）不同助劑與材料的相容性及在材料中的遷移性不盡相同、（5）助劑本身的耐加工性、穩(wěn)定性、環(huán)境友好性、性價(jià)比不同，助劑間的協(xié)同性不同（甚至還是反協(xié)同效應(yīng)）、（6）材料配方中其它材料成分或助劑與抗老化助劑的相互作用和影響也各有差異......。因此，要做好一個(gè)材料或產(chǎn)品的抗老化是一個(gè)系統(tǒng)工程，需要權(quán)衡和考慮各方面的影響因素，才能篩選出適用于某種材料或制品的高效抗老化體系。
