在電路板卡的失效根因分析過程中，經過失效機理分析后，一般會采用影響因素驗證的方法，對可能引起電路失效的外部和內部原因進行討論和試驗激發，并得到最終的失效原因。其中，電路內部的影響因素通常與部分關鍵器件存在緊密聯系，這就要求我們對電路中每個單元、每個關鍵器件的功能和失效影響有充分的了解。

基于電路的工作原理，結合失效背景信息和典型的失效模式，對引起電路失效的可能因素進行分析，是推動失效機理分析和影響因素驗證工作開展的重要環節，如圖1所示。本文以圖騰柱驅動電路為例，針對電路無法輸出高電平的失效表現，基于電路分析，得到失效的可能因素，為根因分析工作的開展打下基礎。

圖1 根因分析流程與影響因素分析的關系

1 電路分析

圖2為圖騰柱驅動電路。該電路一般接收來自光耦、變壓器等的副邊信號，輸出經過電流放大的驅動信號。

在外接負載的情況下，當輸入高電平時，上管Q1飽和導通，下管Q2截止。此時，二極管D2正向?qū)ǎ?fù)載電流通過Q1對功率MOS管（Q3）的柵極電容充電。在Q3逐漸導通的過程中，D2陽極的電壓降低而進入反向關斷狀態，此時電容C1充當電源，繼續為Q3提供驅動電流。在開通的最后階段，Q3柵極電流下降到0。D1可為Q3柵極提供鉗位保護，防止擊穿。R1的功能是在輸入電流接近于0時，將Q3的柵極電壓繼續拉高至輸入信號的高電平電壓。

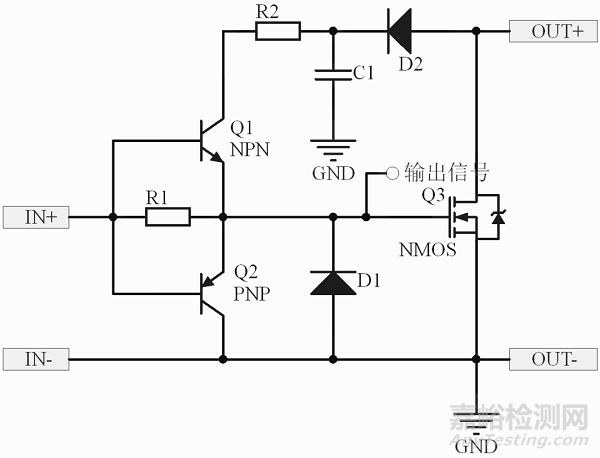

圖2 圖騰柱驅動電路

2. 引起失效的影響因素分析

由上述分析可知，晶體管Q1、Q2、二極管D1、D2、電容器C1和電阻器R2是電路輸出高電平的關鍵器件。若電路出現無法輸出高電平的故障，則應重點考慮是否由這些器件的某些失效所引起，其失效影響因素分析示意見圖3。

根據失效因素分析結果，可以提前根據電路故障模式進行判斷，有針對性地對可能原因X1～X6進行排查，快速分析出失效機理。然后，再結合失效背景信息，對該分析結果做進一步的細化，確定相關的外部因素。

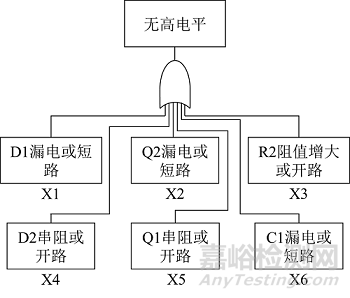

圖3 失效影響因素分析（無法輸出高電平故障）

3 案例與后續工作

某款圖騰柱驅動電路模塊長期工作于濕熱環境中，其常見的失效模式為無法輸出高電平，其電路結構與圖2類似。根據圖3，對各關鍵器件的I-V特性逐一進行排查，確定失效樣品的二極管D2反向漏電失效。

外部目檢可見D2內部電極臟污變色，見圖4。將D2開封后觀察，發現芯片邊緣附著銅屑，焊點上可檢測到氯元素，周圍存在銀遷移現象，見圖5。二極管在濕熱環境中易于遭受水汽侵入，銀焊料發生電化學遷移，且由于電極金屬受到腐蝕脫落后附著在芯片邊緣，在二極管陰極與陽極之間形成搭接，導致反向漏電增大，造成圖騰柱驅動電路無法輸出高電平。

結合背景信息，可知樣品的失效原因與濕熱的環境條件密切相關。因此除了針對D2進行分析外，還要注意到D1、R2等同樣是易于因水汽侵入而失效的器件。對它們的退化情況進行對比分析，才能提出有效的改進措施，全面地解決問題，如圖6所示。

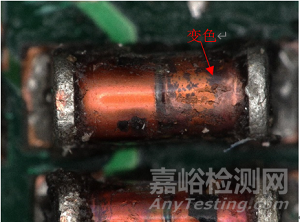

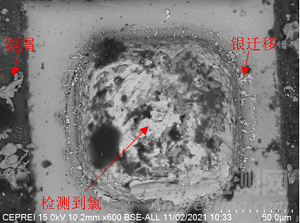

圖4 模塊F1#中二極管D2外觀形貌              圖5 模塊F1#中二極管D2芯片形貌

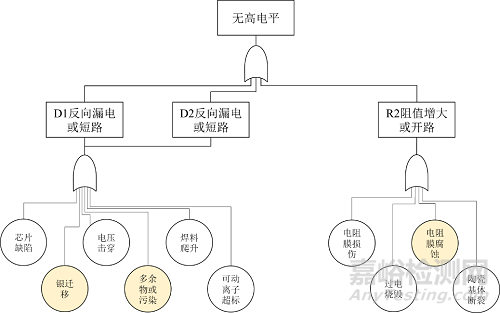

圖6 基于失效機理的進一步分析，高亮所示機理與濕熱環境直接相關

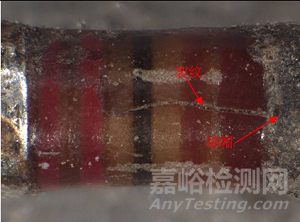

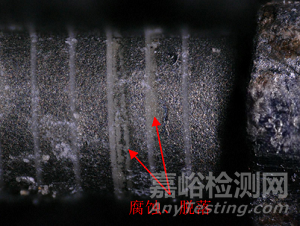

圖7 模塊F1#中電阻R2外觀形貌 圖8 模塊F1#中R2內部電阻膜形貌

根據圖6，對F1#中器件進行進一步排查，發現R2的電阻值比標稱值偏大10%。目檢顯示其外保護層存在裂紋，開封后確認其電阻膜形貌呈現腐蝕、脫落特征，如圖7、圖8所示。說明電阻R2存在參數漂移的退化特征，雖然尚未達到造成電路失效的程度，但也存在導致電路無法輸出高電平的風險。

因此，在濕熱環境下，器件由于水汽侵入而發生銀遷移、腐蝕等失效，是該電路出現故障的主要風險。下一步可利用潮熱試驗、鹽霧試驗等手段，開展影響因素驗證工作，并對失效率較高的器件提出整改建議。

4 小結

通過失效影響因素分析，不僅能夠快速定位電路中的失效器件及其失效模式，還可結合具體失效機理，進一步分析其他器件的失效風險，有助于根因分析的后續工作開展。
