在噪聲和振動控制中，阻尼測試與應用有著重要的工程和學術意義。阻尼技術是控制結構共振和噪聲的最有效方法，是解決減振、降噪問題的最重要手段。本文就針對阻尼的定義、阻尼測試標準、阻尼測試設備和阻尼應用等多方面進行簡單介紹。



阻尼的定義

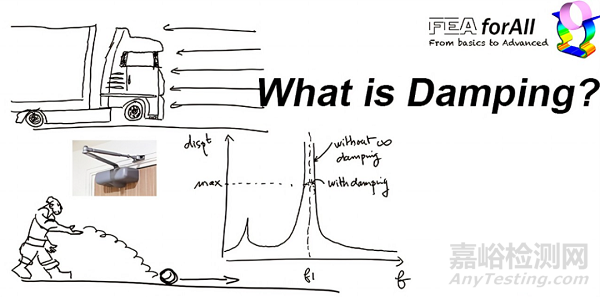

阻尼 (Damping) 是指任何振動系統在振動中，由于外界作用（如流體阻力、摩擦力等）和或系統本身固有的原因引起的振動幅度逐漸下降的特性，以及此一特性的量化表征。



在實際振動中，由于摩擦力總是存在的，所以振動系統最初所獲得的能量，在振動過程中因阻力不斷對系統做負功，使得系統的能量不斷減少，振動的強度逐漸減弱，振幅也就越來越小，以至于最后停止振動，像這樣的因系統，力學能由于摩擦及轉化成內能逐漸減少，振幅隨時間而減弱振動，稱為阻尼振動。

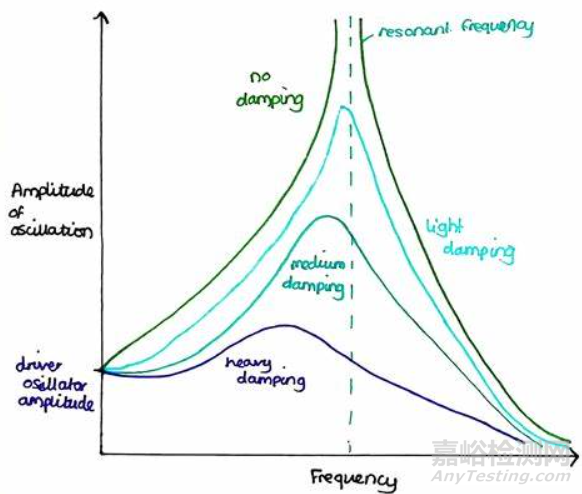

當阻尼較強時，阻尼振子幾乎沒有振動，振幅逐漸減小，達到穩定平衡，稱為過阻尼。



當阻尼較弱時，阻尼振子必須緩慢的經由多次振動逐漸把振幅減小，最后回到平衡位置，因此達成穩定平衡的時間較久，稱為欠阻尼。



另一種情形是阻尼振子以最平穩的速度，最短的時間達到穩定平衡，稱為臨界阻尼。





通俗地講，就是阻止物體繼續運動。當物體受到外力作用而振動時，會產生一種使外力衰減的反力，稱為阻尼力（或減振力），它和作用力的比被稱為阻尼系數。



通常阻尼力的方向總是和運動速度方向相反。因此，材料的阻尼系數越大，意味著其減振效果或阻尼效果越好。但是并不是阻尼越大越好，阻尼大到一定程度時兩個物體之間變成了剛性連接，阻尼一般和彈簧一起使用，阻尼過大，將起不到緩沖的效果。



阻尼的作用與基本方法



1. 阻尼的具體作用



阻尼有助于減小機械結構的共振振幅，從而避免結構因動應力達到極限造成結構破壞。



阻尼有助于機械系統受到瞬時沖擊后，很快恢復到穩定狀態。



阻尼有助于減少因機械振動產生的聲輻射，降低機械性噪聲。



可以提高各類機床、儀器等的加工精度、測量精度和工作精度。



阻尼有助于降低結構傳遞振動的能力。



2. 阻尼的基本方法



系統阻尼：在系統中設置專用阻尼減振器，如減振彈簧、沖擊阻尼器等。



結構阻尼：在系統的某一振動結構上附加材料或形成附加結構，增加系統自身的阻尼能力，這類方法包括接合面、 庫倫摩擦阻尼、 泵動阻尼和復合結構阻尼。



材料阻尼：依靠材料本身所具有的高阻尼特性達到減振降噪的目的。它包括粘彈性材料阻尼、阻尼合金和復合材料阻尼。



阻尼測試相關標準



評價阻尼材料阻尼性能好壞的最常用的參數是復合損耗因子，各行業一般用懸臂梁彎曲共振法。



ISO - 6721 塑料 動態機械性能的測定



ASTM - E756 測量材料減振動特性的標準試驗方法



SAE - J1637 支撐鋼棒上材料的組合振動阻尼特性的實驗室測量



GB/T - 16406 聲學 聲學材料阻尼性能的彎曲共振測試方法



GB/T - 18258 阻尼材料 阻尼性能測試方法



測試原理

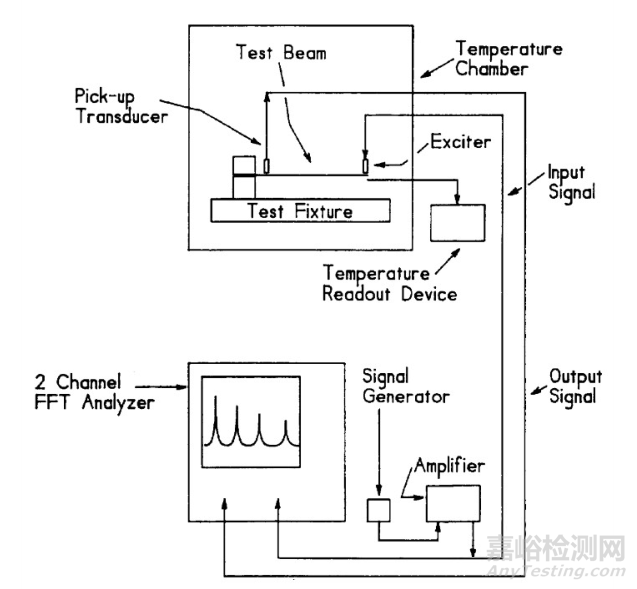

懸臂梁法阻尼測試系統的測試原理，如下圖所示。通常采用矩型鋼制條狀試樣，阻尼材料涂覆于條狀試樣上，形成復合樣條。樣條尺寸通常為200mm-240mm不等：寬度一般為10mm或20mm。樣條基材厚度一般為0.8mm或1mm，阻尼材料厚度一般為2mm-4mm，具體根據主機廠的要求。

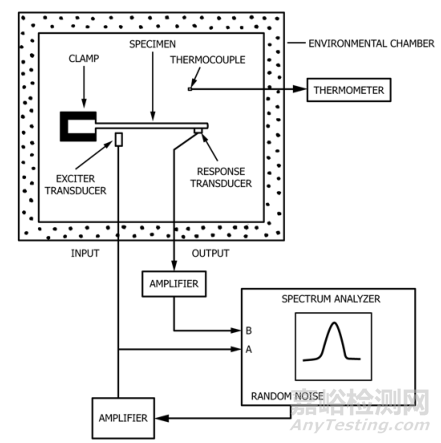

將試樣安裝在剛性夾具上，一端固定，一端自由，構成懸臂梁測試系統。

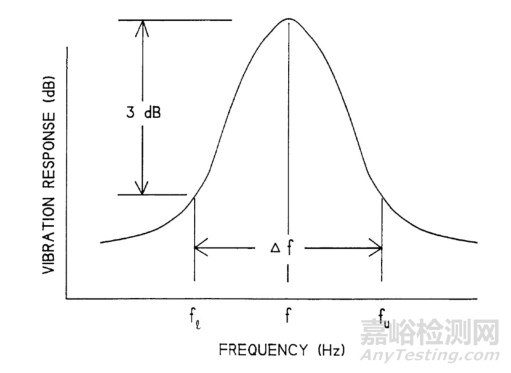

測試系統的儀器由激勵和檢測兩部份組成，由信號發生器產生一個激勵信號，通過非接觸式激振器對試樣施加激振力，由檢測傳感器檢測試樣的振動響應信號。保持激振幅值恒定，連續改變頻率，測出試樣的共振曲線。根據所測共振頻率和半功率帶寬，就可以計算得出復合樣條的復合損耗因子，如圖所示。若測試過程在溫控箱中完成，則可確定溫度對材料阻尼特性的影響。





測試方法



1. 按照激勵和阻尼辨別方法的不同分



錘擊脈沖激勵－頻域測試阻尼



壓電陶瓷寬帶隨機激勵－頻域測試阻尼



振動臺掃頻激勵－頻域測試阻尼



振動臺定頻共振激勵－時域測試阻尼



2. 結果比較分析



重復性：振動臺掃頻激勵最好，人為因素小。錘擊法重復性差。



精度：振動臺掃頻激勵最好。



頻率范圍：壓電陶瓷可用于高頻阻尼測試，振動臺最高可測2400Hz范圍內的阻尼。



效率：錘擊法最為方便、快捷，硬件成本也低；壓電陶瓷和振動臺測試阻尼的硬件成本則相當巨大，測試效率也較低。然而，振動臺激勵可以準確控制激振力幅和信號類型，易于準確測試和評價某些涂有阻尼減振材料的薄板結構的阻尼特性。



阻尼性能測試設備



1. 按照頻率分



彎曲共振裝置 [中頻]



扭擺儀 [低頻]



DMTA 動態熱機械分析儀 [低頻]



動態力學熱分析儀 (DMTA) 是強迫次共振（即施加一個頻率遠低于被測量系統共振頻率且振幅恒定的交變載荷）型動態力學性能測量儀器。



2. 設備介紹



INV系列數據采集儀器



INV阻尼材料測試臺



DASP阻尼材料特性測量軟件系統



DAQ 數據采集前器



Signal conditioner 信號調節器



Amplifier 放大器



Displacement sensor 位移傳感器



Force sensor 力傳感器



Test sample 測試樣



阻尼材料及裝置



1. 按阻尼材料特性分



橡膠和塑料阻尼板：用作夾芯層材料



橡膠和泡沫塑料：用作阻尼吸聲材料



阻尼復合材料：用于振動和噪聲控制



高阻尼合金：阻尼性能在很寬的溫度和頻率范圍內基本穩定



2. 按材料用途分



用于改善管路振動。



用于機械運動設備的減振和隔振。



用于汽車底盤、車門等位置。



空調箱殼內部、壓縮機等機械運動設備降噪。



參考文獻



[1]GB/T 18258-2000 阻尼材料 阻尼性能測試方法[S]



[2]ASTM E756-2017 Standard Test Method for Measuring Vibration-Damping Properties of Materials[S]



[3]C.F. Breards BSc, PhD, C Eng, Structural Vibration: Analysis and Damping，1996.



[4]Moritz, C. and Deshpande, S., "SAE J1637 Vibration Damping Round Robin Study," SAE Technical Paper 2017-01-1881



[5]Cyprien, What is Damping and why is it useful? 2018



[6]Nagaraja Jade, Measurement of damping properties of beeswax and cosmetic wax using Oberst beam method, IIT, 2019



[7]李暉,孫偉等，懸臂薄板結構阻尼特性幾種測試方法的比較, 中國工程機械學報[J], 2013



[8]Clarence W.de Silva, Vibration Damping Control and Design[M], CRC Press. 2007



[9]Estimating Damping Values Using the Half Power Method，Material Damping Properties[J], 2015



[10]張忠明, 劉宏昭等, 材料阻尼及阻尼材料的研究進展, 功能材料[J], 2001,32(3)
