相較于其他醫學影像設備，數字減影血管造影(Digital Subtraction Angiography, DSA)憑借兼顧診斷和治療的屬性，成為最特殊的那一個。



其特點是圖像清晰、分辨率高，可實時觀察血管病變，定位測量血管狹窄，為診斷及介入治療提供真實的立體圖像，廣泛應用于心臟、神經、外周、腫瘤等領域，是公認的血管類疾病成像診斷和治療金標準。



DSA原理



作為當前最先進的診斷和輔助治療設備之一，DSA主要由X 線發生裝置、數字成像系統、機械系統、計算機控制系統、圖像處理系統以及輔助系統等組成。其原理是在注射造影劑前后分別拍攝同一部位圖像，通過減影和增強等圖像處理技術，消除骨與軟組織等不需要的組織影像，只突出血管部分，這就是為什么DSA被稱為“血管機”的原因。

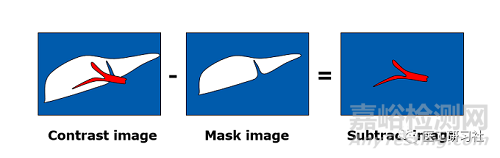

▲ DSA減影原理



相較于簡單通用的DR/DRF, DSA更像一臺“變形金剛”，在選擇DSA時，“不太在乎”球管和高壓發生器規格，更在乎機械形態和平板探測器尺寸，因為這是由實際臨床應用決定的。



平板探測器決定臨床應用



非晶硅與CMOS



目前DSA領域早已淘汰影像增強器，全部是采用平板探測器。當前業界普遍采用非晶硅動態平板探測器，僅西門子醫療Artis Q.zen和Artis Pheno采用CMOS平板探測器。



相比于非晶硅平板，CMOS平板屬于從材料學源頭降低電子噪聲，在低劑量成像下DQE明顯高于非晶硅平板，在高劑量成像下DQE與非晶硅大致相當。

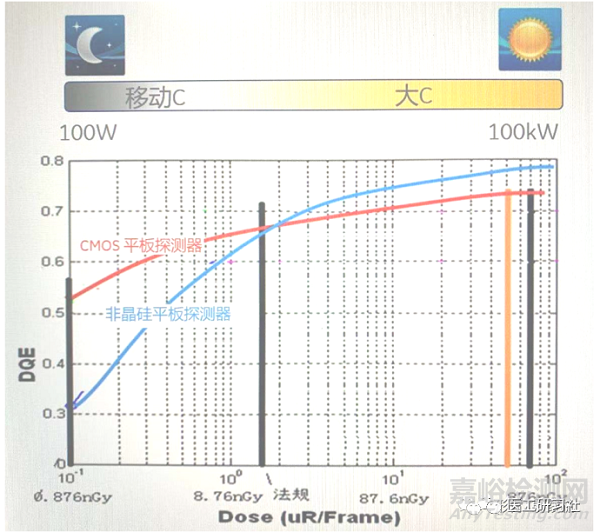

▲ 不同劑量下CMOS和非晶硅DQE對比



合適的才是更好的



2000年，GE推出了平板DSA：Innova 2000，成為最早的平板DSA，其邊長20.5cm×20.5cm, 9寸平板(對角線29cm)，由于探測器尺寸較小，被定位為以心臟介入為主的兼容機。



2002年，GE推出邊長41cm×41cm的Innova 4100, 17寸大平板(對角線57cm)，解決了外周血管的介入治療問題。



2004年，GE推出邊長31cmx31cm的Innova 3100，13寸平板(對角線44cm)，成為“黃金”兼容機。

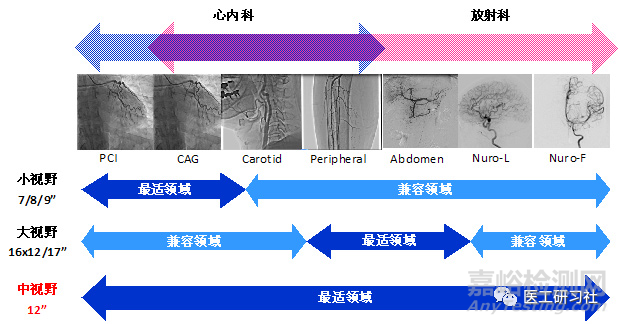

▲ 不同尺寸平板適合臨床應用(來自島津醫療)



目前，DSA領域依然保持以上三個尺寸的平板:



大視野平板，比如邊長為30cm×38cm(15寸)、30cm×40cm(15寸)、40cm×40cm(17寸)、40cm×41cm(17寸)均屬于大平板，大平板側重外周兼顧心臟使用，但可能會因為床體和患者的影響，不能近距離靠近導致圖像質量下降。



小視野平板，9寸平板側重心臟兼顧外周使用，8寸以下平板基本為心臟專用機，在頭部、下肢、腹部、頸部等位置時視野不足。



中視野平板，比如邊長為26cm×29cm(12寸)、30cm ×30cm(12寸) 均屬于中視野平板，解決了介入領域大/小平板專用機的問題，實現了心臟、頭部、腹部、下肢介入檢查治療的兼容。

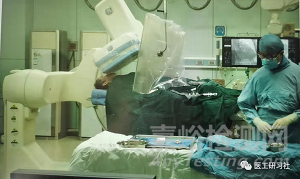

▲ 因平板較大導致心臟介入時“卡臉”



與DR平板的越大越好不同，DSA平板并不是越大越好。通常來說，心臟專用機通常選擇平板尺寸較小的機型，外周腫瘤專用機通常選擇較大尺寸。不過，目前DSA正在由專用型邁向通用型。



從臨床應用角度，DSA有心臟、神經、外周、腫瘤四大應用領域，但平板外周血管機仍為主流，占據98%市場份額。因此，假如一家醫院的介入手術不多，選擇中(大)視野平板作為多用途兼用機是比較合適的。



機械形態決定臨床應用



懸吊、落地與雙C



DSA的機架大都采用是C形臂結構。按照機架類型可以分成懸吊式、落地式、雙向式。



① 懸吊式



目前市場上有兩種懸吊式機型，有軌懸吊和無軌懸吊，有軌道懸吊結構類似于懸吊DR產品的機械結構，機架頂端懸掛于天花板，通過導軌進行機型運動。



雙旋轉中心懸吊是近年來新推出的一種類型。相對于常規有軌懸吊來說，雙旋轉中心懸吊更靈活，帶來了更大投照覆蓋范圍。



目前，

東軟醫療率先推出7軸無軌懸吊雙旋轉中心DSA：NeuAngio 30C；

飛利浦也相繼推出了8軸懸吊雙旋轉中心DSA：Azurion 7C20 with FlexArm。



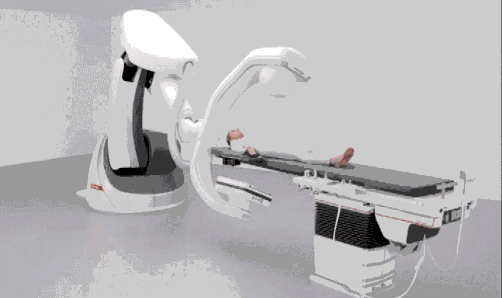

② 落地式



落地式DSA的C臂固定于地面，通常位于檢查床頭側。落地式DSA又細分為L臂機架和六軸偏中心機架，對于頭側麻醉設備及操作空間的占用略有不同。通常靈活度上多軸偏中心機架會優于L臂機架，投照角度弱于L臂機架。



一般來說，落地式DSA適合心臟介入等臨床應用，懸吊式DSA適合作為通用兼容機。



③ 雙向式



雙向式DSA由一套落地臂和一套懸吊臂組成，可同時進行兩個平面的成像，優點是保證操作醫生最大的活動空間和操作自由度，缺點是安裝要求高、設備費用高。



雙向式DSA多應用于神經介入和先心病介入，其他心臟、外周血管等領域應用相對較少。
