在眼科手術中，眼內手術的手術目標組織位于眼球內部，其以晶狀體后膜為界，又分為眼前節手術（例如白內障超聲乳化切除術和小梁切除術等）和眼后節手術（例如玻璃體切除術、視網膜靜脈血管插管術和視網膜靜脈血管搭橋術等）。尤其眼后節手術，目標組織最為精密、操作精度要求最高。
比如在視網膜靜脈插管術中，醫生要在顯微鏡視野下操作，將顯微注射針穿過鞏膜切口并刺入25um、平均直徑在80-120um的堵塞血管中，并需要保持2mins注冊溶解劑，而醫生手部顫抖平均幅度達到156um，因此該類手術已經超過了人類手術操作的精細度極限；另外，75%的器械和血管的接觸力小于7.5m牛頓，醫生只能感知其中19%的接觸力，可見人手有限的感知能力也進一步限制了手術操作；第三，眼球平均直徑24-25mm，手術器械的運動受到鞏膜切口的約束，醫生小幅度的誤操作就會引起眼球撕扯，即內部空間狹小易造成二次損傷；第四，即使在顯微鏡下，由于視野受限醫生也很難對深度信息進行感知。
02解決方案—眼科手術機器人
于是，運動精度高、穩定性好的手術機器人輔助或者代替醫生進行手術，成了科學界解決以上痛點的研究方向。眼科顯微手術機器人需要復合機構學（研究機械中機構的結構和運動，如連桿、凸輪、齒輪等等）、顯微外科學、生物力學、傳感器技術等等多種學科，以下講講顯微手術機器人的關鍵技術：
（一）眼組織的生物力學分析
就是說眼科機器人的設計指標必須符合眼球的各項生理參數，運動范圍總不能超過眼球的直徑吧，機器人的操作力度不能超過眼組織的承受極限吧，機器人的操作路徑要符合眼球內部的結構吧等等。目前研究方法主要是通過數值仿真法和模擬實驗法。目前集中在軟件仿真或者模型試驗，存在局限，未來如果開發人體眼球模型并優化檢測方法，可以得到更真實的眼組織生物力學數據，并且將生物力學融合到機器人的控制中，會對機器人發展有里程碑式的突破。
（二）構型設計
在眼內微創手術中，手術器械需從鞏膜刺入點插入病人眼球內，圍繞該點運動來實施手術操作，即繞刺入點的三維轉動和沿著器械軸線的移動。研究者稱為RCM機構。該機構的設計是眼科機器人本體構型的關鍵所在。
目前有3種rcm方法：1、采用機械約束下的運動機構來實現，比如達芬奇機器人，這種機構剛度高，安全性好但較為龐大，適應性差；2、被動式RCM，比如AESOP機器人，平行四邊形的設計是安全性得到保障，但是影響了運動精度和剛度；3、主動式RCM，通過軟件算法來實現，但是可靠性低，適合在安全性不高的場景下應用，可保證高剛度低成本。目前來看，第一種方式是最容易也是安全性最好的。第一種方式有以下幾種模式：

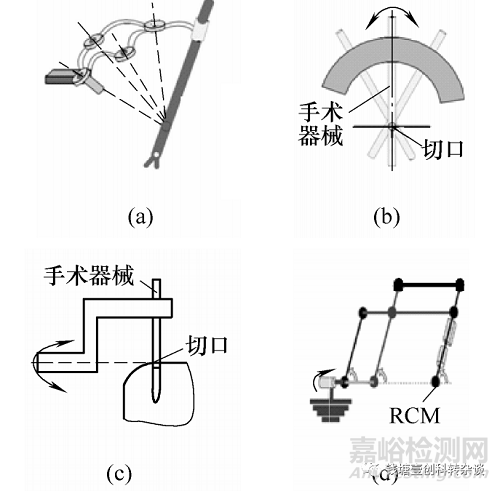

a.球形結構，球心為RCM,剛度和穩定性低；b.圓弧軌道結構，圓心為rcm,但是軌道驅動問題不易解決；c.軸驅動結構，只要使體壁切口位于轉動軸的軸線上，就具有遠程運動中心；d.雙平行四桿機構，兩個轉動軸的軸線交點即為RCM。后面也衍生了多種自由度的rcm機構。
對于眼內手術來說機器人操作過程中，其rcm需要與鞏膜上的刺入點實現實時重合，保證結構緊湊、靈巧、精密，同時具有很好的剛性和穩定性。
（三）多維度的微力感知與控制
眼科顯微手術涉及到器械與視網膜薄壁、視網膜血管等精密眼組織的操作，為保證手術安全，手術中需要獲取包括器械的末端位置、目標眼組織的位置以及器械與眼組織的作用力等多維信息，以此為醫生提供全方位的操作引導或反饋，從而實現高精度的手術操作。
眼科手術中的微力檢測主要有 2 種方法。一種是使用商用微型傳感器（例如 Nano 17）作為機器人的力感知器件，如 Preceyes 機器人 等。由于體積相對較大，Nano17 傳感器只能在眼球外進行測量，檢測的力信息同時包含了器械與眼內組織的接觸力以及器械與鞏膜切口的摩擦力，因此不能精確地反映器械在眼內的操作力。另一種力檢測方法是將 FBG 嵌入手術器械末端 ，對器械末端與眼組織的接觸力直接進行檢測。該檢測方法能夠隔絕眼外摩擦力的干擾，精確地反饋器械與視網膜表面的作用力。同時，F(xiàn)BG 具有很高的靈敏度， 基于FBG 集成的力感知器械的分辨率能夠達到 0.25 mN，達到了大多數眼科手術的力感知要求，因此在將來的眼科手術機器人中，基于 FBG 的力檢測方式將會得到越來越多的應用。
在目標眼組織的檢測方面，圖像識別和重建是主要的研究方法。卡耐基·梅隆大學的研究者們針對眼底血管的識別和重建，于 2016 年提出了一種EyeSLAM 算法，可以對視網膜血管實現 30 Hz的實時定位和重建，具有旋轉不變性，并能夠適應不同的光照條件。天主教魯汶大學的研究者也采用圖像方法對眼底視網膜血管的重建進行了研究，得到了眼底視網膜的地形圖。隨著更多高魯棒性的算法的提出，基于圖像識別重建的方法將會極大地提高眼組織的檢測精度和效果。
多維信息傳感技術能夠提供術中器械與眼組織的交互信息，對于保障手術的安全精密操作具有重要作用，因此也是推動眼科機器人的臨床應用的關鍵。但是目前多維信息的研究大多為離線驗證，并未應用到眼科機器人的實驗驗證中。因此，對多維傳感信息進行融合并實時地反饋給操作者，是未來的研究方向。
（四）精密運動控制技術
眼科機器人的控制需要在適應醫生操作的基礎上，具有足夠的可靠性和穩定性，以保證手術過程中的操作安全。眼科機器人目前主要有2 種控制方式：主從式和人機協同式。
在主從控制中，主操作器的運動經縮放后映射到從機器人的運動空間，醫生的操作尺度被放大，有助于醫生實施更為精密的手術操作，目前大多數眼科機器人均采用主從操作方式，如 Preceyes、IRISS等。
與主從控制方式不同，人機協同控制方式允許醫生直接把持安裝在機器人末端的手術器械，醫生的操作意圖通過力傳感器傳遞給機器人，從而對機器人進行控制。在人機系統控制方式下，醫生的手部顫抖可以被有效地濾除，醫生也能獲得更為直觀的操作環境。SHER 機器人是人機協同控制方式的代表。
例如視網膜靜脈血管插管術，眼科機器人需要在眼球鞏膜切口的約束下，完成特定手術動作，手術操作中手術器械不可避免地會對鞏膜切口施加過大的接觸力，或者觸碰視網膜的非病變位置。為實現手術的安全精密操作，必須根據力、位置等傳感信息對機器人進行反饋控制，或者通過術前的路徑規劃，對機器人的運動施加虛擬約束?？茖W(xué)家提出了基于多刺入點約束的機器人運動規劃算法，來實現器械末端平行于視網膜表面的運動?；蛘邔⑵餍蹬c鞏膜的接觸力信息反饋給機器人，提出多變量導納控制算法，對手術過程的危險動作（例如拉扯鞏膜切口等）進行主動修正。完善的眼科機器人控制算法會保證手術過程中的安全，可以更進一步地推進眼科機器人臨床應用。未來的研究中需要綜合考慮眼球的空間約束、特定手術動作的要求以及多器械的協同控制等因素。同時，基于力信息、圖像信息等多維傳感信息，設計運動約束算法，對機器人的運動施加虛擬約束，將會是未來的研究熱點。
03眼科機器人技術迭代介紹
下圖顯示為主要類型手術機器人分類及其簡要描述：
(a)在傳統外科手術中，外科醫生控制著外科手術工具，并使用光學顯微鏡作為視覺反饋；
(b)在機器人輔助工具中，手術工具本身被修改為一個微型機器人系統，外科醫生控制這個工具進行手術，而機器人工具提供震顫消除、深度鎖定和其他功能。這種類型的一個例子是“MICRON”；
（c）在遙控機器人手術中，外科醫生通過操縱桿控制機器人系統，并使用光學顯微鏡或數字平視顯示器作為視覺反饋。操縱桿運動直接映射到機器人運動，因此可以實現諸如觸覺反饋、震顫過濾和運動縮放等優點。這種類型的示例包括“RAM!S”、“Preceyes 手術系統”和“眼內機器人介入手術系統 (IRISS)”；
（d）在協作機器人系統中，外科醫生與機器人系統同時握住和控制手術工具，并使用顯微鏡和/或 OCT 作為視覺反饋。外科醫生對手術工具的運動保持直接的手動控制，而機器人系統為手部震顫提供輔助補償，并允許手術工具的長時間固定。這種類型的一個例子是來自“魯汶天主教大學”的系統；
（e）在部分或完全自動化的系統中，機器人系統與顯微鏡和/或 OCT 緊密集成，為機器人系統的運動命令提供反饋和指導，機器人系統直接握住和操作手術工具，特定程序或程序步驟由機器人系統自動執行，同時外科醫生通過提供視覺反饋進行監督命令。這種類型的一個例子是“眼內機器人介入手術系統（IRISS）”。
以下，依次介紹下上述典型系統代表。
（一）MICRON
2010 年，卡內基梅隆大學機器人研究所和約翰霍普金斯大學合作開發了 MICRON，一種有源手持式微型機械手。通過圖像引導方法，手持設備減少了手部震顫，從而在手術過程中提供平穩的運動。據報道，工具尖端的位置誤差減少 52%。該工具通過對離體豬眼進行視網膜靜脈插管進行評估，與不使用增強工具的情況相比，成功率從 29% 提高到 63%。
MICRON 在 2015 年得到了進一步改進，盡管結合了 Gough-Stewart 平臺，該平臺限制了工具尖端附近的遠程運動中心。改進的工具在不同條件下進行了評估，以證明軌跡跟蹤誤差≤20 µm，手顫抖減少了 90%。研究人員展示通過將力感應針集成到 MICRON 中來檢測拉伸乙烯基膜穿刺的能力。此外，該小組還展示了一種自動位置保持功能，該功能允許工具尖端在人工靜脈內保持更長的時間，并顯著減少靜脈穿刺后工具尖端的運動。然而迄今為止，所有評估研究都只在沒有臨床評估的人工或動物眼模型上進行。
（二）RAM!S
2013 年，慕尼黑工業大學機器人與嵌入式系統系推出了 RAM!S，這是一種混合并聯-串聯機制，其中包括用于驅動的壓電電機。在運動學上，該機構由兩個平行耦合的關節、一個棱柱形關節和一個可選的旋轉關節組成，共同實現工具運動的6個自由度 。研究人員聲稱，與更常見的串聯機構設計相比，這種機構的優勢包括更高的剛度和更高的精度。RAM!S 在物理上也很緊湊（94±28×33.5× 18.5mm），旨在固定在患者頭部以減輕患者運動的影響。其他引用的指標包括5µm的刀尖位置精度、306g的總重量和28×28×28mm 的刀尖工作空間。
同一團隊開發了一種虛擬夾具控制方法，并通過實驗評估了其在離體豬眼中的使用。這些虛擬夾具包括 RCM 的虛擬約束和自主 RCM 調整，其他工作使用 RAM!S 設備開發遙控功能，使用具有力反饋功能的控制器，實施了位置誤差控制方案。由此產生的系統允許外科醫生進行精確和舒適的顯微操作?，F(xiàn)在也已使用 OCT 對針進行視網膜下深度跟蹤。在研究人員的最新工作中，通過使用組織模型和離體豬眼的一系列實驗進行了評估證明，RCM 的操作精度在 1 毫米以?xún)?nèi)。研究人員使用該系統在插入模型期間跟蹤針頭的深度，通過顯示 OCT 生成的針頭體積掃描來補充顯微圖像。研究人員聲稱，在他們的系統的幫助下，外科醫生可以更多地關注在視網膜下注射期間的決策，而不是對工具的靈巧控制。
（三）Preceyes 手術系統

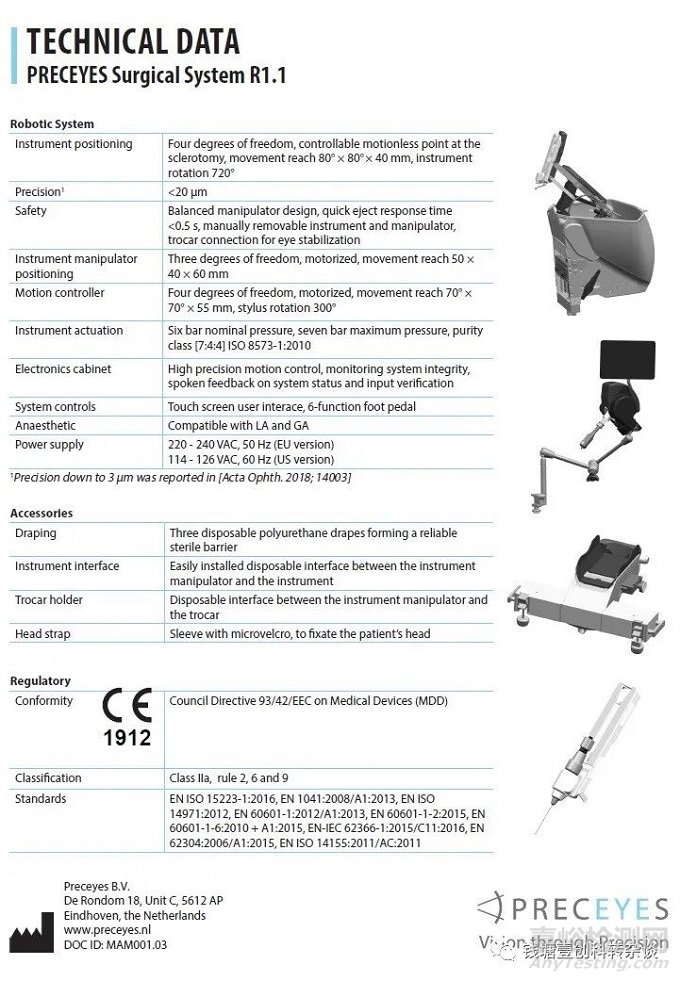

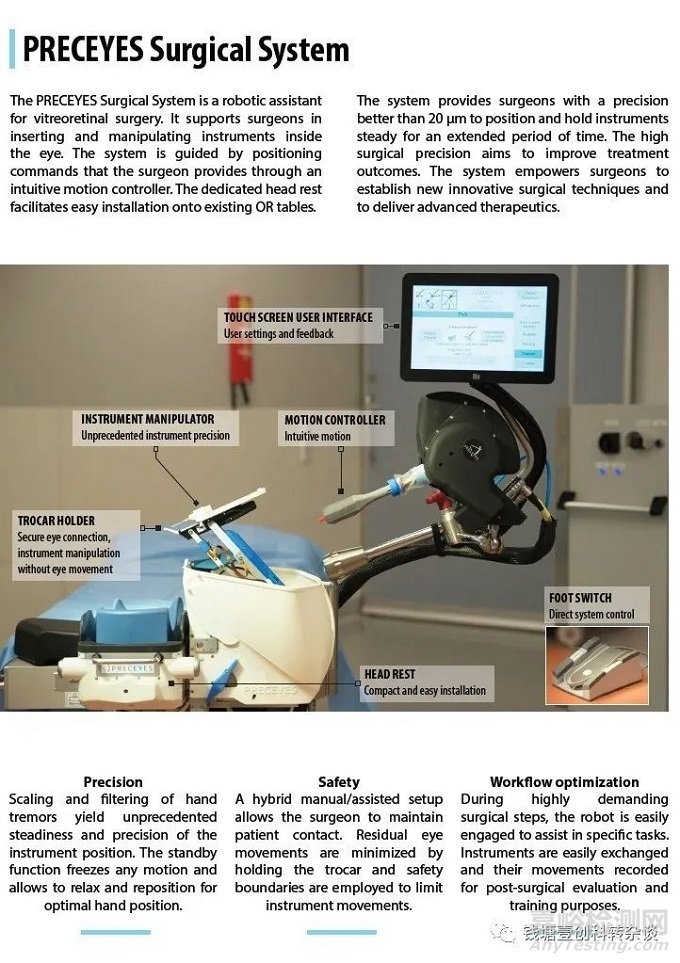

荷蘭埃因霍溫科技大學和后來的大學衍生公司 Preceyes BV 開發了 Preceyes 手術系統作為玻璃體視網膜手術的高精度設備。機器人系統由外科醫生手持的輸入操縱桿和控制手術器械和執行眼內組織物理操作的機器人系統組成。機器人系統通過頭枕牢固地固定在手術臺或 Stryker上與手術切口對齊。通過移動輸入操縱桿，外科醫生可以通過切口引導工具在整個眼內工作空間的運動，并使用標準手術顯微鏡作為視覺反饋。
機器人系統的設計基于許多早期手術機器人系統常見的平行四邊形連桿。這種設計提供了一個機械遠程運動中心，并通過串行連接提高了工具尖端的位置精度?？烧{(diào)節配重增強了系統的安全性和穩定性，該配重可最大限度地減少所需的關節扭矩，并在發生斷電或系統故障時將系統保持在固定配置中。發明人報告了 10 µm 的工具提示位置分辨率，并通過在活的麻醉豬中創建靜脈閉塞初步展示了 Preceyes 的能力。
2018 年，Preceyes 手術系統被用于進行臨床試驗，以比較機器人輔助手術與傳統手術。在這項研究中，在需要去除視網膜的患者和需要視網膜下注射的患者中進行了兩組試驗。在第一階段，Preceyes 系統用于使用斜面針從黃斑表面提起視網膜膜瓣。本研究招募了12名黃斑裂孔患者，這些患者接受全身麻醉，維持肌肉放松和機械通氣，以確保消除自主呼吸。垂直于視網膜的工具提示定向運動被限制為 10 µm 的增量。一旦定位，外科醫生就會在控制軟件中設置一個虛擬邊界，這樣就可以禁止任何額外的深度命令，并且可以防止醫源性視網膜損傷。
在第二階段，使用 Preceyes 對三名因視網膜下出血導致中心視力喪失的患者進行視網膜下注射重組組織型纖溶酶原激活劑 (rtPA)。在這項研究中，三名患者被置于局部麻醉下，機器人協助將 0.025-0.10 ml rtPA 輸送到視網膜下空間。在一名患者中，白內障的短暫術中惡化妨礙了對套管尖端的清晰觀察，并且是手動完成的，但除此之外，所有三名患者都成功進行了視網膜下注射。
Preceyes已展現出機器人系統的安全性，機器人輔助程序在所有試驗中減少了整體的無意視網膜接觸和微出血，且沒有遇到系統故障或技術故障。雖然機器人輔助外科醫生的表現比無輔助外科醫生慢，但手術并發癥的減少和機器人系統精度的提高表明將手術機器人技術納入眼內眼科手術領域的光明前景。目前Preceyes 已經獲得 CE 認證。
（四）魯汶天主教大學系統
2014 年，魯汶天主教大學的微型和精密工程組設計出了一個遙控機器人系統，該系統具有運動縮放、震顫補償和縮放力反饋。該系統是一個共同操縱的機器人系統，旨在通過減少手產生的震顫的幅度并促進長時間保持固定位置的能力，為外科醫生提供更高的穩定性和精確度。該裝置由一個平行臂機構和一個機械遠程運動中心組成，并通過一個球形機構進行控制。該系統用于對體內豬眼進行視網膜靜脈插管，針尖穩定靜脈位置超過 3 分鐘，并在 18 只眼中的 15 只眼中試驗成功，且沒有報告機器人設備的技術故障。
在取得初步成功之后，研究人員在《生物醫學工程年鑒》中報告了他們新的研究結果。他們完成了世界上第一個人體機器人輔助視網膜靜脈插管的臨床評估。在這項研究中，四名視網膜靜脈阻塞 (RVO) 患者通過 I 期臨床試驗在魯汶大學醫院接受治療。該試驗涉及將 Ocriplasmin 注射到目標視網膜靜脈（估計直徑 100-150 µm），注射持續時間長達 10 分鐘。成功的結果證明了借助機器人技術使用立體顯微鏡和合適的眼內照明進行視網膜靜脈插管的技術可行性。該機器人系統現在由該大學的衍生公司 MYNUTIA 開發，項目負責人正在努力將開發的技術商業化。
（五）眼內機器人介入手術系統（IRISS）
IRISS 是加州大學洛杉磯分校通過機電一體化和控制實驗室與斯坦眼科研究所合作開發的。這項工作的總體目標是開發一種機器人手術系統，該系統能夠通過增強現實遠程操作和全自動化相結合來執行前部和后部眼內手術。
IRISS于 2013 年首次提出，旨在遠程執行廣泛的前段和后段外科手術。該機器人系統具有快速工具交換機制，能夠安裝任何市售的手術器械，并在幾毫秒內在眼外進行切換。此外，該機器人系統的一個新穎方面是其雙臂配置，通過在機械確定的遠程運動中心附近的兩個手術切口，可以在眼內同時使用兩個工具。外科醫生通過一對定制的操縱桿從遠處遠程操作機器人系統，這些操縱桿通過一系列運動縮放和震顫減少技術映射到機器人運動。這些功能有助于提高安全性并改善外科醫生的表現。該系統通過集成到數字顯微鏡中的立體攝像頭實現三維視覺反饋，并通過平視顯示器向外科醫生顯示。
IRISS 在標準手術室中使用離體豬眼在一組常見的白內障和玻璃體視網膜外科手術中得到驗證 。外科醫生能夠成功地進行遠程操作前晶狀體撕囊、粘彈性注射、水分離、晶狀體抽吸、視網膜靜脈插管和玻璃體切除術。特別是，進行了視網膜靜脈插管以證明 IRISS 執行準確定位任務的能力。在許多手術中，第二個手臂被用來控制一個額外的工具，并展示了 IRISS 同時操作兩個手術器械的獨特能力。IRISS 是第一個成功完成曲線撕囊和整個白內障手術的機器人系統。
然而，隨著飛秒激光系統的引入和其他新興技術的進步，白內障手術的特定步驟（如角膜切口、撕囊和晶狀體破碎）可以在無需人工操作眼內組織的情況下完成。雖然這些基于激光的方法自然地提高了安全性并減少了手術并發癥，但它們無法去除乳化皮質材料或植入人工晶狀體植入物。這些步驟仍然必須由外科醫生手動執行，并且由于人類外科醫生的生理限制和傳感能力的不足，手術并發癥仍然存在。
為此，IRISS 與 OCT 系統集成，該反饋用于執行自動白內障摘除。在這項工作中（上圖），外科醫生手動準備離體豬眼，機器人系統對眼睛解剖結構進行建模，規劃提取軌跡，并自動從囊袋中取出晶狀體材料。該系統自動將自身與眼睛對齊，并引導沖洗/抽吸機頭通過角膜切口。然后使用圖像處理算法從一組術前 OCT 體積掃描中識別和建模前段內的解剖結構。系統使用該模型來規劃通過囊袋的工具提示軌跡，該軌跡經過優化以移動晶狀體材料并提高手術效果和效率，同時保持安全性。然后系統跟蹤該軌跡，同時根據尖端到組織的距離控制沖洗和抽吸力。雖然晶狀體提取步驟是全自動的，但為外科醫生提供了術中監督和手動干預能力。圍繞工具尖端定位的術中 OCT 掃描實時顯示給外科醫生。
IRISS最新實驗，OCT 集成機器人系統在離體豬眼的臨床環境中進行了評估 。結果表明，所有 30 項試驗均避免了后囊膜破裂。對 25 個樣本進行了完全晶狀體提取——其中 5 個樣本在術后評估中發現了隱藏在 OCT 無法成像的虹膜后面的晶狀體材料的微小顆粒。
IRISS 的未來工作包括將增強現實集成以及將特定的自動化程序集成到手術體驗中。研究人員設計了一個手術系統，其帶有增強現實駕駛艙，集成了多感官反饋，包括顯微鏡上的圖像疊加和 OCT 反饋顯示器、聽覺和觸覺反饋。在虛擬環境中進行研究，以證明添加這種反饋可以提高外科醫生在視網膜前膜剝離過程中的表現。要求具有一系列技能的參與者使用兩組反饋進行虛擬視網膜前膜剝離：（1）僅視覺和（2）具有觸覺反饋的視覺。結果表明，當視覺顯示完全增強時，任務完成時間和視網膜損傷減少。
04手術機器人在眼科的未來應用
將機器人系統納入眼科手術實踐有望提高精度，并有可能實現目前不可行的全新外科手術。基于激光的外科手術（如飛秒激光輔助白內障手術）已經提供了超人類水平的準確性和安全性，以降低術中和術后并發癥的發生率。此外，顯微鏡集成的 OCT 改進了可視化，并通過結合在顯微鏡視圖旁邊顯示的實時 OCT 圖像饋送，引入了在手術過程中準確感知深度的能力。盡管有這些技術進步，但手術并發癥仍然存在，因?yàn)檠蹆?nèi)組織的操作仍然依賴于人類的手術技能。
1.白內障手術
對于白內障手術，機器人機械手可以與現有的飛秒激光系統集成以執行完整的白內障摘除術。雖然白內障手術很常見，并且與其他眼內手術相比其并發癥發生率較低，但在一項為期 4 年的隨訪研究中，67% 的手術病例中檢測到后囊膜混濁 (PCO) 。晶狀體殘余物的感知和可視化不足導致晶狀體從囊袋中不完全移除可導致PCO。機器人系統的未來應用是通過改進對晶狀體赤道的感應以及通過囊拋光技術在瞳孔和赤道區域完成晶狀體材料清潔來減少 PCO。
傳感缺陷也會增加后囊破裂的風險，這是在核乳化、皮質去除和囊拋光過程中發生的最常見的并發癥。囊袋（包括后囊）是一種不易察覺的脆弱組織，厚度約為10µm。當靠近包膜時，可能會因抽吸水平不適當或超聲乳化或沖洗/抽吸工具的操作不準確而發生后囊膜破裂。通過結合高分辨率眼內 OCT 成像和高精度機器人操作，后囊的整體定位，從后極到晶狀體赤道，可用于安全引導手術器械進行白內障摘除，從而降低白內障風險后囊破裂。此外，OCT 反饋和準確的眼內操作還可以實現精確的 OCT 引導的人工晶狀體植入。
2.眼底GCT治療
眼內機器人系統的潛在未來應用包括基因和干細胞治療，這些治療目前是嚴重的視網膜疾病的前沿治療方向。為了實現給藥，需要在玻璃體或視網膜下空間中進行準確和長時間的注射，而傳統的玻璃體內給藥技術并不理想。幾項關于視網膜下應用的研究已經在沒有機器人輔助的情況下進行，并在治療年齡相關性黃斑變性、斯塔加特病和無脈絡膜癥等疾病方面取得了可喜的成果。然而，與傳統的玻璃體內給藥技術相比，視網膜下注射與手術并發癥的增加有關，例如玻璃體出血、視網膜脫離和術后脈絡膜新生血管的發展。由于這些原因，必須進一步研究藥物輸送方法以提供安全有效的治療選擇。手術機器人系統預計將具有對正確給藥至關重要的精度和準確性。
3.RVO 治療
眼內手術機器人系統的另一個潛在未來應用可能涉及 RVO 治療。
RVO 是視網膜靜脈硬化和血栓形成，是比較常見的眼底血管病，可通過黃斑水腫、青光眼或玻璃體出血導致視力喪失，并影響約 2% 的人群。一種潛在的治療方法是視網膜靜脈插管。在這種技術中，通過微量移液器對堵塞的靜脈進行插管，并將抗凝劑注入管腔以溶解凝塊?？鼓齽┍仨氶L(zhǎng)時間連續注射，手術工具必須在靜脈內保持穩定。人手震顫范圍已超出視網膜靜脈直徑。因此，運動穩定性和準確定位要求導致手術對于人類外科醫生來說非常難以成功執行，但對于機器人系統則不然。
迄今為止，成功的機器人輔助靜脈插管已在動物模型和人類患者中得到證實，但尚未作為安全有效的治療選擇得到廣泛驗證。
RVO其病理特征是：視網膜血液瘀滯、靜脈迂曲擴張、視網膜出血和水腫。RVO可分為視網膜中央靜脈阻塞(CRVO)及視網膜靜脈分支阻塞(BRVO)。
RVO是僅次于糖尿病視網膜病變的第二大導致老年人視力損傷的視網膜疾病，40歲以上人群患病率為0.3%～1.9% 。
RVO一般發現較為晚期，患者因臨床癥狀嚴重去醫院求醫的時候已經是重癥，往往發現有新生血管、增殖性病變、炎癥因子浸潤，這已經是終末期病理變現，是機體對缺血或無灌注領域的代償性增生，為RVO并發癥黃斑水腫的損害表現。臨床上通常采用抗VEGF、光凝、抗炎等作為一線治療。這的確是治療現狀。
但邏輯是治療由RVO引起的并發癥損傷，而不是直接解決靜脈栓塞。之所以有這樣的治療邏輯，是因?yàn)榕R床上醫生發現：視網膜靜脈阻塞治療是一個逐步的進化過程，從最早的靜脈阻塞被理解為血管堵塞就應疏通血管，因此會進行輸液，比如輸一些擴血管的藥物，甚至抗凝抗血栓的藥物，但其治療效果并不理想。
從直接解決栓塞的邏輯出發，小編認為對手術機器人的臨床需求還是存在的。如果能通過高精的手術機器人，在塌陷的靜脈插管操作RVC注射溶栓劑，通過輔助路徑實現，這是臨床醫生樂見的，也可作為適應癥的解決方案之一。目前現有的臨床治療方案是基于現有的技術存在。有臨床醫生認為BRVO主要在于處理靜脈阻塞的轉歸而非解決阻塞本身，一般預后較好，小編也和醫生朋友進行過討論，認為CRVO往往較為嚴重，血管也相對較粗，是手術機器人相較于BRVO可以介入的RVO類型（歡迎臨床醫生一起討論）。
視網膜靜脈插管 (RVC) 是一種正在研究當中的潛在外科手術，通過將治療劑直接輸送到栓塞部位來治療 RVO。該過程包括三個主要步驟：(1) 準確地將尖端的插管插入阻塞的視網膜靜脈；(2) 刺穿靜脈壁并將插管尖端精確地停在正確的深度；(3) 將插管保持在視網膜靜脈內。靜脈注射幾分鐘，在此期間，治療劑目前是組織纖溶酶原激活劑 (t-PA) 或 ocriplasmin，以溶解阻塞的血栓。
這是一個非常高風險的手術，因?yàn)橐暰W(wǎng)膜靜脈體積小且脆弱，特別是如果阻塞位于視網膜分支靜脈（通常 Ø < 200 μm） 。目前全球多家公司在動物模型眼、人眼中使用眼科手術人機器人進行視網膜靜脈插管，展示了該技術在臨床應用的可行性基礎。
附一項視網膜靜脈阻塞的血小板和血栓形成相關危險因素的研究[5]：
視網膜靜脈阻塞 (RVO) 是一種異質性疾病，其中血栓的形成導致視網膜靜脈系統變窄并阻礙視網膜循環的靜脈回流。RVO的發病機制尚不明確，但被認為是多因素的，取決于局部和全身因素，可分為血管因素、血小板因素和高凝因素。血管因素包括血脂異常、高血壓和糖尿病。關于血小板因素，血小板功能、平均血小板體積（MPV）、血小板分布寬度（PDW）和血小板大細胞比（PLCR）在視網膜靜脈阻塞的診斷中起關鍵作用，應予以監測。高凝狀態在視網膜靜脈阻塞中的作用機制仍不清楚，需要進一步研究。根據Virchow的三聯征，上述所有因素都會導致血栓形成，從而導致眼底靜脈血管發生病理生理變化，進而導致血管閉塞。因此，視網膜靜脈阻塞的診斷應基于眼科檢查和全身檢查。
另附一項關于亞洲人群RVO流行病學數據[6]：

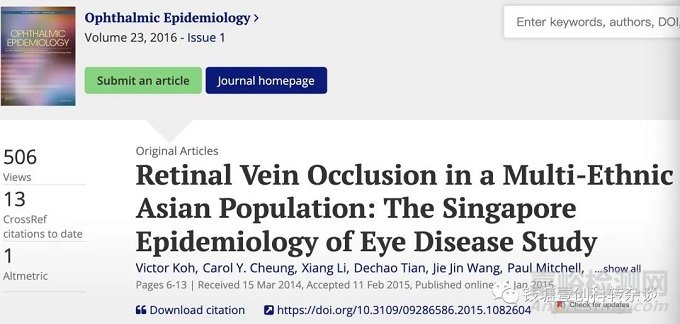

一新加坡科研團隊為了“描述多種族亞洲人群中視網膜靜脈阻塞 (RVO) 的患病率及其危險因素“在2016年《Ophthalmic Epidemiology》發表的了一項關于《多種族亞洲人群的視網膜靜脈阻塞：新加坡眼病流行病學研究》的研究。研究顯示：在新加坡40-80 歲的多種族亞洲人口中，RVO 的總體粗略患病率為 0.72%。RVO 的粗略患病率在中國、印度和馬來人參與者中相似（ p = 0.865）。在多變量回歸模型中，RVO 的顯著危險因素包括年齡增加，高血壓，血清肌酐升高，心臟病發作史和總膽固醇增加。據估計，到 2020 年和 2040 年，RVO 將分別影響亞洲多達 1600和2100 萬人。
針對RVO的解決方案，目前除了藥物，設備類產業切入口還可以有兩個思路：
診斷設備：早發現早治療，開發早期發現RVO病理生化的診斷技術，包括全身（血液系統）和眼科，尤其是眼科，如一些更早期、更精準的影像設備、超聲診斷技術、液體活檢技術等等；
輔助手術設備：在明確的手術指征下，比如并發癥出現早期或之前，或者溶栓方案預期對疾病轉歸收益較大，可以直接解決RVO血管栓塞，即通過手術機器人輔助操作。
05未來發展趨勢
在不久的將來，眼內機器人系統的方向是改進特定和常規任務的可視化和機器人輔助?？梢韵胂?，這些任務可以完全或部分自動化，并由人類操作員或外科醫生獨立執行。這些成就只能通過改進來自 OCT 的反饋或與機器人系統緊密集成并準確注冊的其他圖像模式來實現。同樣，我們?cè)O(shè)想具有沉浸式增強現實駕駛艙的手術系統，并配備多感官反饋。這種集成的增強現實視覺顯示器可以提高執行完整眼內手術的安全性和有效性。這在復雜的視網膜手術病例中可能特別有益，例如在準確的情況下解剖嚴重的視網膜前組織，雙手操作是必要的，但受限于電流感應能力和雙手操作的難度。在遙遠的未來，可以想象由人工智能引導的眼內機器人系統甚至可以擁有在沒有人類外科醫生任何輸入的情況下做出手術決策的能力。
參考：
[1]https://link.springer.com/chapter/10.1007/978-3-319-47226-3_14
[2]https://www.ophthorobotics.com/product-en.html
[3]https://euroeyes.com/robotic-eye-surgery-an-overview/
[4]Pitcher et al., J Comput Sci Syst Biol 2012, S3; DOI: 10.4172/jcsb.S3-001
[5]https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5441978/
[6]https://www.nature.com/articles/s41433-020-0837-9
[7]https://www.sciencedirect.com/science/article/pii/B9780128142455000360
[8]http://robot.sia.cn/CN/10.13973/j.cnki.robot.200040
[9]http://robot.sia.cn/CN/10.3724/SP.J.1218.2014.00293
[10]Surgical robots types, advantages, disadvantages, How is robotic surgery different from traditional BY HEBA SOFFAR· PUBLISHED APRIL 19, 2022 · UPDATED APRIL 22, 2022
[11]https://www.preceyes.nl/
[12]https://doi.org/10.1016/j.mechmachtheory.2021.104568
[13]DOI:10.3901/JME.2013.01.015
[14]DOI:10.13973/j.cnki.robot.180292
來源：錢塘壹創科轉雜談
