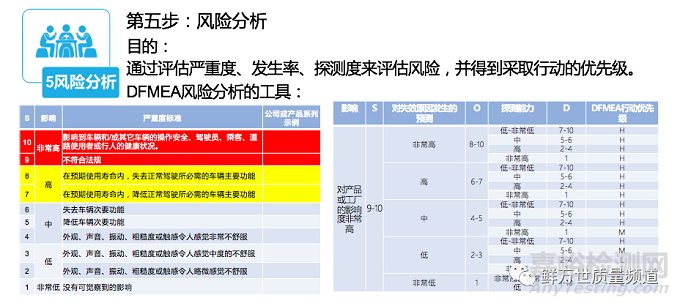

DFMEA第五步風險分析，針對失效原因確定預防措施和探測措施，通過評估嚴重度、發生度、探測度來評估風險，并得到采取行動的優先級。



DFMEA風險分析的主要目標是：

1、針對失效原因分配預防措施；

2、針對失效原因與失效模式分配探測措施；

3、對每個失效鏈進行嚴重度、發生度和探測度評級；

4、評估決定優先權；

5、產品優化步驟的基礎。

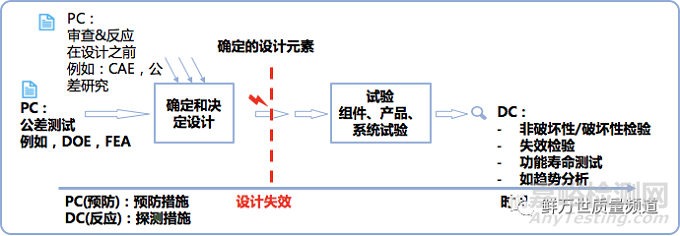

如圖所示，確定和決定設計之前的活動是預防措施，包括公差測試DOE,FEA。設計審查，在設計之前進行CAE模擬分析，公差研究。確定設計元素后，對系統、組件、零件及材料進行試驗就是探測措施，如老化試驗、功能測試與可靠性試驗等。

現有的設計控制是針對以前類似的設計建立的，其效果已得到證實。

1、預防措施和探測措施為設計的穩健性提供基礎；

2、預防措施和探測措施是現有驗證和確認方法庫的一部分，也就是DV/PV驗證方法庫；

3、預防措施提供信息或指導，作為設計輸入使用；

4、探測措施已建立驗證和確認程序，并已經證明可以探測失效。



現行的預防措施描述了如何運用已經有的措施來減輕導致失效模式的原因。

1、預防措施的描述是確定發生度評級的基礎，發生度的評級是預防措施有效性的指標；

2、預防措施與性能要求相關；

3、現行的預防措施的描述應完整、清晰，如根據什么參考標準確定了什么設計內容；

4、可以考慮設計安全邊界作為設計的預防措施；

5、預防措施完成后，通過探測措施來驗證失效原因的發生度。



預防措施是選擇嚴謹?shù)脑O計計算、還是工程設計手冊、還是根據經驗來選擇技術方案和產品特性的具體數值及其公差。

1、對標研究；

2、參考內外部設計標準；

3、參考相關文檔，包括類似設計的最佳實踐記錄及工程師們的經驗教訓；

4、模擬研究，如CAE；

5、防錯設計等。

預防措施描述的格式一般是“根據什么標準或文檔確定設計為什么”，就是措施了使用了什么方法確定了設計的元素，如按照仿真模擬、公差計算(GD&T)和VA17.11進行系統設計，類似于“經過驗證的材料”這種含糊的措辭應予以避免。



現行的探測措施是在項目交付前，探測失效原因或失效模式是否存在，也就是有多大可能、在何時、在何處識別出（例如：通過評審/分析/模擬/試驗等方式來識別）設計缺陷。

1、探測措施應清楚全面的描述，應填寫具體的測試名或程序；

2、確定探測措施能夠檢測到失效模式或原因；

3、探測措施包括了失效原因的探測，也包括了失效模式的探測。



現行的探測控制的方法：

1、模擬計算驗證，只是計算驗證是一種探測措施，如果是模擬/仿真優化設計是預防措施，也就是說CAE模擬可能是預防也可能是探測；

2、原型樣件和工裝樣件的驗證試驗，如功能性能測試；

3、可靠性試驗，如壽命測試；

4、使用類似零部件的試驗模型；



探測措施具體的描述包括了：在何時、使用什么類型的樣件、用什么測試標準、做什么類型的試驗。

如原型樣件和工裝樣件根據試驗計劃PP136-07進行功能檢查，類似于“測試或?qū)嶒炇以囼?rdquo;這種含糊的措辭應予以避免。

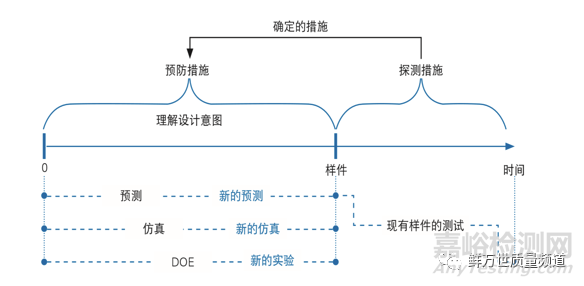

圖解預防與探測措施，為了理解設計意圖，在原型樣件之前（確定和決定設計之前），采用預測、仿真、DOE都是預防措施，設計決定后，我們輸出了物料清單、圖紙、技術規范等文件，制作樣件控制計劃，然后制作原型樣件，對系統、組件、零件原型樣件進行試驗就是探測措施，如老化試驗、功能測試與可靠性試驗等。當試驗通過，就說明預防措施是有效性，那么就可以設計決定，設計發布和凍結?，F(xiàn)行預防和探測措施的有效性應該得到確認，如果控制措施被證明不能起到預防/探測的作用，則可能需要采取其它措施。在使用以前產品FMEA中的預防/探測措施時，由于新產品可能有不同的條件，應對其進行審核。

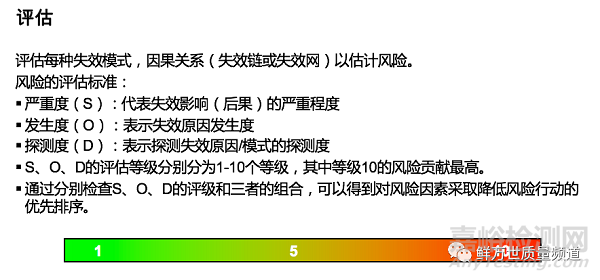

針對每一個失效鏈進行風險評估，評估每一個失效模式、原因和后果，嚴重度代表失效后果的嚴重程度，不是失效模式的嚴重度，是失效模式導致失效后果的嚴重度，發生度代表失效原因的發生度，是針對預防措施控制后，失效原因的發生度，是預防措施有效性的衡量。探測度代表探測失效原因/模式的不易探測度，越不容易發現探測度評級分數越高，這里的探測措施既包括了失效原因的探測，也包括了失效模式的探測。嚴重度、發生度、探測度評估等級分別分為1-10個等級，其中等級10的風險貢獻最高。即使產品看起來相同，一個團隊的FMEA評級和別一個團隊的FMEA評級進行比較是不合適的，因為每個團隊的環境都不同，因此他們各自的評級都是獨一無二的，也就是說，評級是團隊主觀評級的結果，是一個團隊共同智慧的結果。





嚴重度評級是評價失效模式導致失效后果最嚴重后果的度量，不是評價失效模式的嚴重度。

1、嚴重度是相對評級，不考慮發生度與探測度；

2、根據嚴重度評估表進行，該表可以增加評估的示例，以幫助我們評級；

3、FMEA團隊應就評估標準和評級體系達成一致；

4、失效后果的嚴重度評估由客戶轉移給供應商。

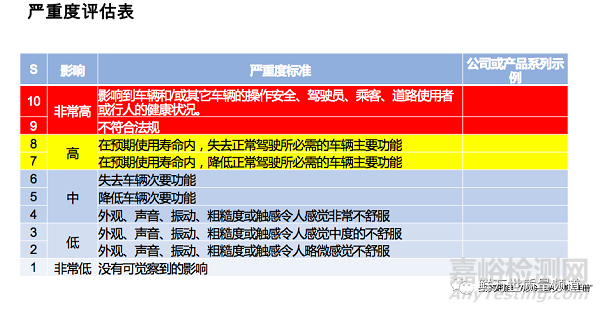

嚴重度評估表分為分類欄、影響、嚴重度標準、公司或產品系統示例，本次增加了產品示例欄，有助于FMEA團隊打分。

影響到駕駛員、乘客、道路使用者或行人的健康狀況評價為十分，

不符合法規要求評價為九分，

主要功能有關的是七、八分，主要功能喪失評價為八分，主要功能下降評價為七分。

次要功能有關的是五、六分，次要功能喪失評價為六分，次要功能下降評價為五分，

外觀、聲音、振動等五感影響客戶體驗有關的分為二、三、四分，

沒有可覺察的影響評價為零分。



發生度是預防措施有效性的評價指標。

1、使用評分標準來評估，增加了產品特定示例；

2、FMEA團隊應就評估標準和評估體系達成一致；

3、發生度評級是相對等級。并不能反映實際發生情況，發生度不是發生的概率，是一種定性的分析方法；

4、當失效原因被評定為發生時，應考慮當前預防措施有效性，評級的準確性取決于預防措施的描述。



發生度評估表分為評分欄、對失效原因發生的預防、頻度標準、公司或產品系列示例，本次增加了產品示例欄，有助于FMEA團隊打分。我們從預防措施的有效性、產品經驗兩個方面進行綜合評估，最佳實踐的成熟設計、完全和以前相同的設計、相似設計、相同設計、新設計、創新設計的經驗不同來評價發生度。



探測度是對失效原因或失效模式的探測有效性的度量；

1、探測度按探測度評級標準進行評估；

2、探測度是相對等級，確定探測等級時不考慮嚴重度和發生度；

3、可以增加公司產品示例；

4、FMEA團隊應就探測度評估標準和評估系統達成一致。

探測度評級最初是對任何尚未證實的措施的有效性的預測，在探測措施完成后，可以對其有效性進行驗證和重新評估。



探測度評估表分為探測能力、探測方法成熟度、探測機會等方面進行綜合評估，可以增加公司或產品系列示例，以幫助評估。

探測方法成熟度分為設計凍結前和設計凍結后，設計凍結前的原型樣件進行試驗評為2，3，4分，設計凍結后的正式工裝樣件評為5，6，7分，

探測機會分為三類測試，老化測試的探測能力優于失效測試，而失效測試的探測能力優于通過/不通過的測試。





之前的FMEA手冊建議使用RPN來確定動作優先級，然而并沒有說明S,O,D和RPN的所有組合的理性/邏輯的細節。行動的優先級AP提供了S,O,D的1000種所有的組合邏輯細節，AP值不是高、中、低風險的優先順序，而是降低風險需求的優先次序。

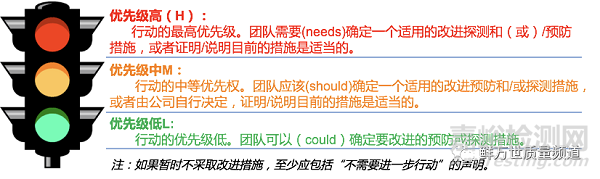

優先級高（H）：行動的最高優先級。團隊需要確定一個適用的改進探測和（或）/預防措施，或者證明/說明目前的措施是適當?shù)摹?/span>

優先級中M：行動的中等優先權。團隊應該確定一個適用的改進預防和/或探測措施，或者由公司自行決定，證明/說明目前的措施是適當?shù)摹?/span>

優先級低L:行動的優先級低。團隊可以確定要改進的預防或探測措施。

建議管理層至少審核潛在的嚴重程度等級9 - 10的失效后果與行動優先級高和中的措施，包括采取的所有建議措施，不需要采取進一步行動”的聲明也應被審核。



前面的表格，我們將結構樹、功能網、失效網完全融入到表格中了，第五步是風險分析，首先是針對失效原因的現行的預防措施，然后根據預防措施的有效性進行發生評估，然后針對失效原因與失效模式的探測措施，然后再評價探測度，在失效分析的失效后果后面有嚴重度的評價，根據行動優先級AP表，嚴重度為8分，發生度為3分，探測度為4分，AP為“L”，表示低的優先級，F(xiàn)MEA團隊可以制定改進的預防或探測措施。
