      本文對SP2215奧氏體耐熱鋼分別進行室溫壓縮(變形量10%~50%)、拉伸(變形量10%~40%)和彎曲(彎曲角度20°~180°)變形試驗，研究了室溫變形后的顯微組織、顯微硬度和強度。結果表明：SP2215鋼在室溫變形過程中不發生馬氏體相變，具有較高的奧氏體組織穩定性，位錯滑移始終參與變形；室溫變形可大幅度提高SP2215鋼的加工硬化程度，從而提高抗拉強度和硬度，并成倍提高其屈服強度。



1 試樣制備與試驗方法



     試驗材料為SP2215鋼管，規格為?50.8mm×9.53mm，適用標準為T/CISA 006—2019《電站鍋爐用新型奧氏體耐熱鋼無縫鋼管》。使用直讀光譜儀測定的化學成分滿足標準要求。在鋼管上取樣，經磨拋，用FeCl3鹽酸水溶液腐蝕后，使用光學顯微鏡觀察顯微組織。由圖1可見，SP2215鋼管組織為典型奧氏體組織，平直的孿晶界清晰可見，晶內有第二相析出。

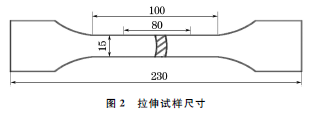

     分別按照GB/T 7314—2005，GB/T 232—2010，GB/T 228.1—2010，在鋼管上沿軸向線切割出壓縮、彎曲和拉伸試樣。壓縮試樣為圓柱形，直徑為9.6mm，高度為9.6mm；彎曲試樣為全壁厚試樣，長度為200mm，寬度為22mm；拉伸試樣尺寸見圖2，也是全壁厚試樣，平行段長度為80mm，寬度為15mm。





      使用電子萬能試驗機在室溫下分別進行壓縮、拉伸和彎曲變形試驗。壓縮變形量分別為10%，20%，30%，40%，50%，下壓速度為1mm·min-1；拉伸變形量分別為10%，20%，30%，40%，拉伸速度為1mm·min-1；彎曲試驗時的彎曲角度分別為20°，40°，60°，80°，100°，120°，140°，160°，180°，彎曲速率為10 (°)·min-1。以上3種試驗的最大變形量均接近于材料在對應試驗條件下發生破壞的最大變形量。沿變形方向從中間將變形后的試樣剖開，在剖面上取樣進行組織和性能檢測。使用X射線衍射儀(XRD)進行物相分析。金相試樣經磨拋，用FeCl3鹽酸水溶液腐蝕后，在光學顯微鏡上觀察顯微組織。采用顯微硬度計進行硬度測試。使用電子萬能試驗機對拉伸變形10%~40%的試樣再次進行拉伸試驗以測定其強度指標。



2 試驗結果與討論



2.1室溫變形后的物相組成

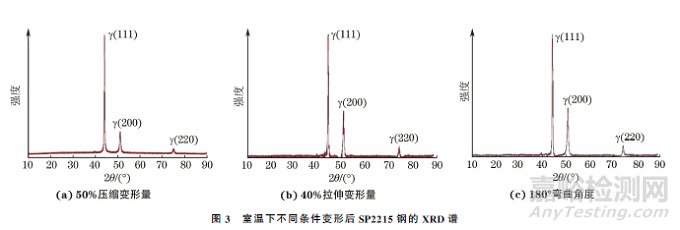

     由圖3可以看出，在3種變形方式下達到最大變形量時SP2215鋼的XRD譜中均只出現了γ-Fe的衍射峰，未出現α-Fe的衍射峰，表明SP2215鋼在室溫變形過程中不會產生形變誘導馬氏體。由奧氏體鋼相變臨界點經驗公式計算得到SP2215奧氏體耐熱鋼的馬氏體相變臨界點溫度為-347.502℃，可見室溫下變形達不到馬氏體相變的熱力學條件。但是，在室溫變形過程中有可能會發生形變誘導馬氏體相變，其影響因素包括恰當?shù)淖冃瘟?、低的層錯能以及鎳當量處于誘發馬氏體相變的范圍。



      SP2215奧氏體耐熱鋼的室溫層錯能和鎳當量計算公式分別為





     由式(1)和式(2)計算得到SP2215奧氏體耐熱鋼的室溫層錯能為61.47MJ·m-2，達到試驗設置的最大變形量時鎳當量為28.01%?？梢娫撲撌覝貙渝e(cuò)能較高，組織穩定性好，能抑制馬氏體相變；鎳當量也高于室溫誘發馬氏體相變的范圍(20.5%~25.5%)。綜上可知，SP2215鋼的奧氏體組織穩定性高，室溫變形不會形成形變誘導馬氏體。



2.2室溫變形后的顯微組織

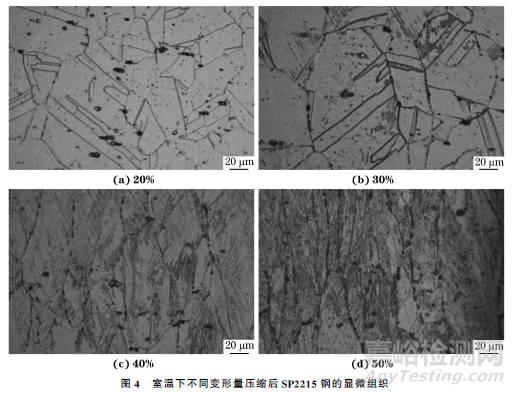

     由圖4可以看出：室溫下經20%變形量壓縮變形后，SP2215鋼的顯微組織與未變形顯微組織(見圖1)相同，為典型奧氏體組織，孿晶界平直，晶內有第二相析出；當變形量增至30%時，少量晶粒內部出現滑移帶，呈現直線形的單滑移和波浪形的多滑移特征；當變形量增加至40%時，晶粒拉長，大部分晶粒出現滑移現象；當變形量達到50%時，晶粒拉長變形嚴重，幾乎所有晶粒都出現滑移現象。

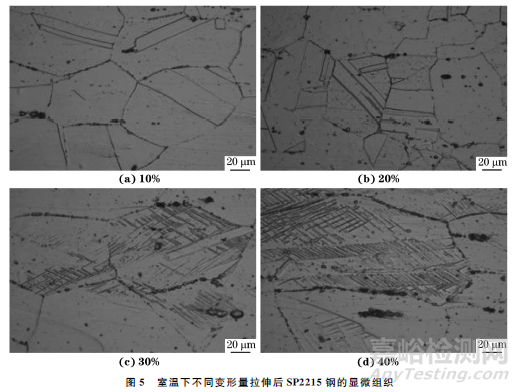

     由圖5可以看出：室溫下經10%變形量拉伸變形后，SP2215鋼的顯微組織相比于未變形組織變化不明顯；當變形量增至20%時，極少量晶粒內部出現滑移帶，呈直線形的單滑移形貌；當變形量達到30%，40%時，大部分晶粒都出現滑移現象，并以交滑移為主。

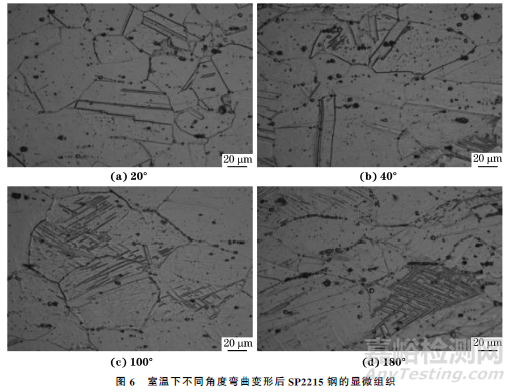

       由圖6可以看出：室溫下經20°彎曲變形后，SP2215鋼的顯微組織相比于未變形組織變化不大；當彎曲角度達到40°時，晶粒內部出現滑移帶，呈現直線形的單滑移和波浪形的多滑移特征；當彎曲角度達到100°~180°時，SP2215鋼的塑性變形以多滑移和交滑移為主。



      綜上：SP2215鋼在室溫變形過程中主要發生位錯滑移。當變形量較小時，位錯滑移以單滑移為主，個別晶粒內部發生變形，滑移由晶界向晶粒內部延伸；在變形量較大時，參與變形的晶粒數量急劇增多，滑移貫穿整個晶粒，出現相交的滑移線，交滑移也逐漸貫穿整個晶粒，滑移線穿過相鄰晶粒。因此，可以通過位錯-位錯、位錯-層錯等之間的交互作用阻礙位錯滑移，從而提高SP2215鋼的強度。



2.3室溫變形后的顯微硬度

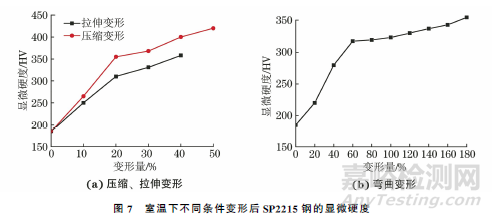

     由圖7可知：SP2215鋼的顯微硬度隨著變形量的增加先快速增大，在壓縮和拉伸變形量達到20%或彎曲角度達到60°時到達拐點，顯微硬度隨變形量增大的速度變緩。SP2215鋼顯微硬度隨變形量的變化規律與王俊北研究得到的316LN奧氏體不銹鋼的變形規律一致。拐點的出現與室溫下變形達到某一量后位錯密度的下降有關。較大變形量下鋼中發生交滑移，導致加工硬化效果變?nèi)?，硬度增加變緩。在相同變形量下，壓縮變形后SP2215鋼的硬度明顯高于拉伸變形后。



2.4不同變形量拉伸變形后的拉伸性能

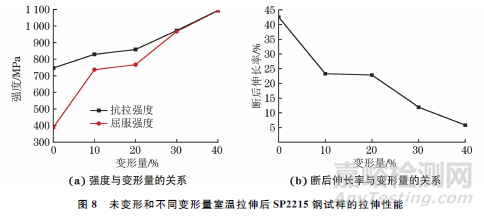

     由圖8可以看出：SP2215鋼的抗拉強度和屈服強度均隨著變形量的增加而增大，當變形量達到30%時，屈服強度與抗拉強度幾乎相等；斷后伸長率隨著變形量的增大逐漸減小。SP2215鋼經室溫拉



伸變形后的抗拉強度、屈服強度和斷后伸長率隨變形量的變化規律與304奧氏體不銹鋼和316LN奧氏體不銹鋼相似。



     材料開始屈服后，繼續變形將產生加工硬化；加工硬化程度可由加工硬化指數進行表征，其計算公式為





     將K和不同變形量拉伸變形SP2215鋼的屈服強度代入式(3)，計算得到不同變形量下的加工硬化指數，繪制變形量和加工硬化指數的關系曲線。由圖9可知，隨著變形量的增加，SP2215鋼的加工硬化指數增大，說明加工硬化程度增強。這應是由于位錯塞積對位錯運動的阻礙作用增強而導致的。



     綜上，隨著變形量的增大，SP2215鋼的加工硬化加劇，因此斷后伸長率下降,屈服強度急劇升高。形變硬化是提高材料強度的重要方法，未變形SP2215奧氏體耐熱鋼的屈服強度不高，通過室溫變形可以實現屈服強度的成倍提升。



3 結 論



     (1) SP2215奧氏體耐熱鋼的奧氏體組織穩定性高，在室溫變形過程中無形變誘導馬氏體產生；不同變形量變形后，晶粒中出現滑移帶，并且隨著變形量的增加，滑移帶出現多種形態并且數量變多，說明SP2215奧氏體耐熱鋼中位錯滑移始終參與變形。



     (2) 隨著變形量的增加，SP2215鋼的顯微硬度先快速增大后增速變緩，抗拉強度和屈服強度增大，斷后伸長率減?。划?dāng)拉伸變形量達到30%時，屈服強度增大至與抗拉強度幾乎相等。



      (3) 變形SP2215鋼的加工硬化指數隨變形量的增加而增大，這導致強度的增加和斷后伸長率的減小；室溫變形可以提高其抗拉強度，成倍提高其屈服強度。



引用本文：



宋利.新型SP2215奧氏體耐熱鋼的室溫變形行為[J].機械工程材料，2022，46（7）：64-69，75.
