導 讀



本篇主要摘要介紹器官芯片的商業背景、發展優勢及應用，詳細介紹了器官芯片的技術與制造，包括材料、加工與細胞培養。



器官芯片背景及優勢

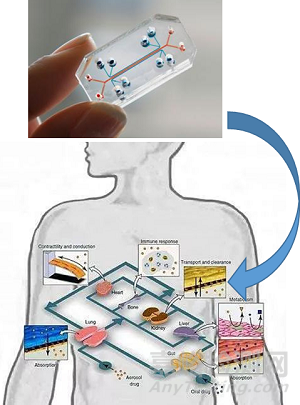

（一）器官芯片定義



器官芯片（Organs-on-chips）：即模擬器官及器官系統活動、生理反應等的多通道微流體3D細胞培養微系統。



組成：在塑料、玻璃或柔性聚合物等芯片基材上，通過微加工技術構造腔體與流道的微結構。腔內模擬人體微環境，并種植細胞，培養成具有一定功能的組織單元。基材微陣列結構、組織細胞以及物理化學微環境共同構成器官芯片。



應用：在構建人體生理模型、藥物研發及毒理學研究中有著廣泛的應用，尤其應用于高通量藥物篩選和開發，能夠加速新藥的開發并降低成本。



圖 1

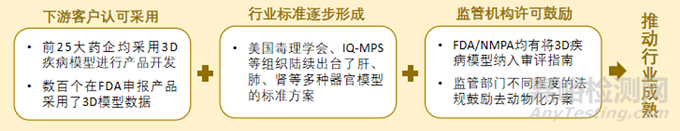

（二）器官芯片商業背景



新藥研發的臨床試驗失敗率很高。候選藥物在通過動物試驗后仍有近九成概率在臨床試驗中失敗。海外統計單一新藥平均開發成本逾10億美金，其中失敗候選藥物所耗費成本占據相當比例(45%)。且過往簡單的疾病模型越來越難以勝任創新藥物模擬。



體外細胞培養模型過于簡單，單一組織細胞直接暴露在藥物中。忽略了器官及不同細胞間代謝物、激素以及免疫調節劑等化學物質的交換。因此，這種模型往往不能對人體應答進行完整評估。



動物模型屬于完整個體模型，但種屬差異會帶來細胞、遺傳、免疫水平以及藥代動力學方面的巨大差異，較難從動物模型來準確推斷人體對藥物的真實反應。且諸如帕金森、新冠等疾病沒有相關的動物模型。



圖 2

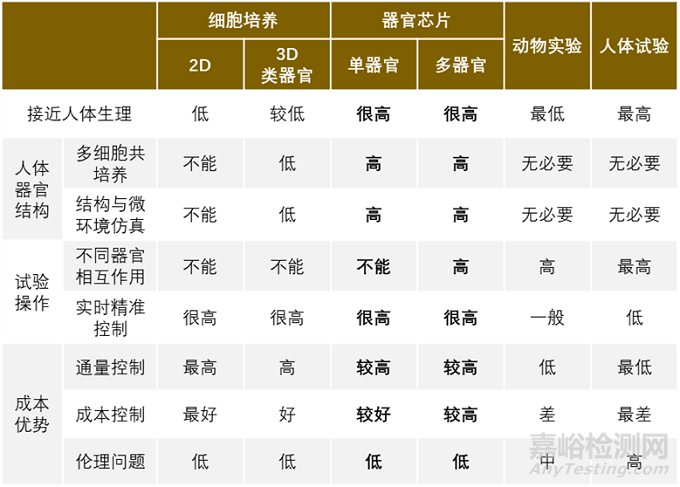

（三）器官芯片優勢



應用器官芯片對臨床前藥物進行篩選，可預先發現潛在藥物的療效和副反應，從而更好的選擇進入臨床試驗的候選藥物，將成功率從10%提高到30%，降低藥物研發成本。雖然現階段該系統尚不完善，但相比動物和體外細胞培養更有發展前景。



未來發展方向：



可控制細胞和特定組織結構，模擬化學梯度、流動、力學等，重現原生環境。

多器官芯片可模擬不同器官間的協同作用或相互影響，提高模型真實度。

芯片結構便于即時觀察，納入標志物及功能傳感器，還可監測動態進程。

小型化、集成化，有利于高通量測試，加速實驗研究、降低成本。

相比于動物實驗，器官芯片采用同種同類細胞，特異性更佳。



圖 3



數據來源：高特佳

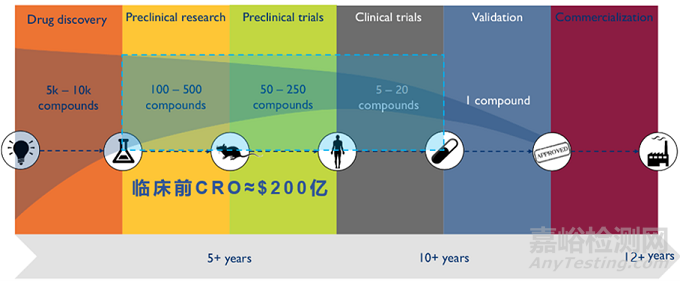

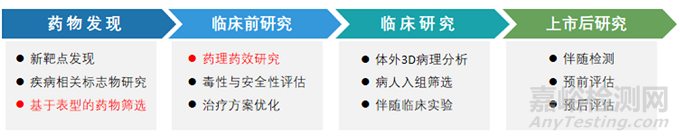

（四）器官芯片應用



科學研究：構建生理和疾病模型，進行機理研究；

精準醫療：臨床指導個性化用藥，如腫瘤藥物選擇；

藥物開發：可貫穿從藥物篩選、藥理藥效、毒理試驗等全過程。



圖 4



圖 5



器官芯片技術與制造



（一）器官芯片關鍵技術



器官芯片屬于多學科交叉領域：要系統性的設計結構功能、材料、工藝、細胞培養、檢測分析等問題。



材料學技術。是芯片的基礎，要求材料滿足生物相容性、力學性能、光學性能、易加工、成本適宜等要求；早期多采硅片、玻璃，加工復雜，后應用PMDA (聚二甲基硅氧烷)，氣體滲透性好，光學性能好、力學拉伸性佳，但缺點是會吸附小分子物質。



微流控技術。精確控制微量流體，甚至創建濃度梯度，利用微流體技術使營養物質和其它化學信號以可控的方式運動和傳遞；結合結構和材料等條件，選擇精密注塑、光刻、微接觸印刷等適宜的微加工方法制造微結構，除了結構性能外，良率和成本也是實現商業化的重要指標。



細胞培養技術。要實現器官芯片功能需要某一器官內的多種組織細胞，甚至不同器官組織的相互配合，往往在空間構型上也有著具體要求，才能實現功能以模擬體內組織的行為和反應；需要對相關細胞進行分離，并以正確的比例和位置構建成器官芯片。但每種細胞類型都需要特定的分離方案和培養條件。芯片內類器官培養的成功率、穩定性是非常重要的指標。



但是器官芯片依舊存在各個器官芯片標準不統一，缺乏相互間橫向比較和缺少自動化標準化的過程和檢測儀器的問題。

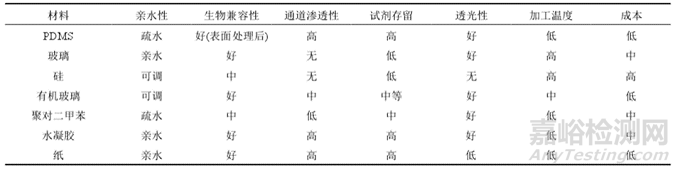

（二）器官芯片制造-材料



材料是器官芯片加工制備的基礎, 常見有聚二甲基硅氧烷(PDMS)、玻璃、硅、有機玻璃(聚甲基丙烯酸甲酯, PMMA)等。



最常見的是PDMS材料，優點是無毒, 化學惰性, 光學透明, 成本低廉，且具有一定彈性，通過改變成分可以調控剛度。主要缺點是表面比較疏水, 細胞黏附不佳, 通常會在其表面修飾一層纖連蛋白或水凝膠, 促進細胞的貼壁生長。另外PDMS會吸收小分子物質, 如果進行藥物篩選, 應考慮其吸收問題。



玻璃和硅材料的主要優勢是可采用標準的微納加工工藝(如光刻、刻蝕等), 加工成形精度高(可達納米級), 并且具有較好的生物兼容性，但需要專業的加工設備，加工成本高。另外硅透光性差，對芯片組織進行直接觀察困難。



圖 6



（三）器官芯片制造-加工



設計過程中要根據器官芯片的結構、功能和材料的不同, 采用不同的加工制造工藝。

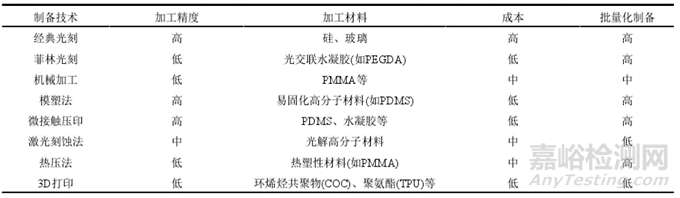

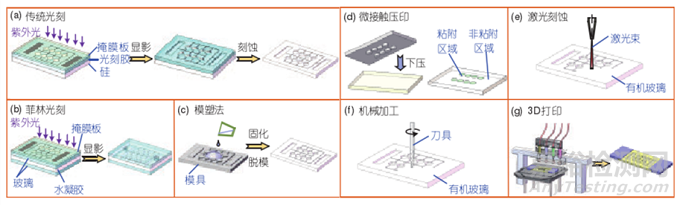

目前主流的加工方法包括：光刻法、模塑法、微接觸壓印法、激光刻蝕法、機械加工以及3D打印等，如下圖所示：





圖 7





圖 8



（四）器官芯片制造-細胞



1．細胞來源：



永生細胞系：最常見，形態均一、生長穩定、可直接購買。但特異性低。

原代細胞：從機體中取出后用于培養的細胞，具有個體差異性能夠更好地反映個體生理狀態，難點在于細胞培養。

干細胞：在合適條件下分化成特定的目標細胞。分化的細胞攜帶的遺傳信息與在體相同，可反映個體的差異性。



2．培養形態：



二維組織：將細胞懸液直接通入芯片中, 細胞沉降在微流道內并貼壁生長,形成二維平面結構。制備比較簡單。



三維組織：常見的方式是采用水凝膠等材料作為細胞外基質, 待其交聯后形成三維多孔網絡并將細胞固定在內部, 從而形成三維微組織。也可使用懸掛液滴法制備。三維組織更接近人體真實情況。



3．種植方式：



定點滴加法：采用移液槍等工具將細胞懸液或者和水凝膠混合物滴加到特定位置。

捕獲收集法：采用重力、電場力、毛細力等外力或者采用幾何結構約束等將細胞(或微組織)捕獲收集到特定的區域并進行后續的培養。



4．細胞種類：



單一種類細胞培養；多種細胞共培養（常用多孔薄膜對不同種類細胞隔離）。



5．培養方式：



靜態培養：芯片結構簡單，但需要經常換液。

動態培養：可控性高且易于自動化培養。
