引言

隨著社會的飛速發展，人們更加追求快節奏、高效率。越來越多的電子產品出現無線傳輸，連接網絡存儲云空間，從而減少信號線。電子產品的無線化加強，對EMC來說無線化的電子產品需要考慮射頻模塊的EMC設計，相對普通輻射超標，射頻模塊則需要謹慎思考再動刀。

二實際案例

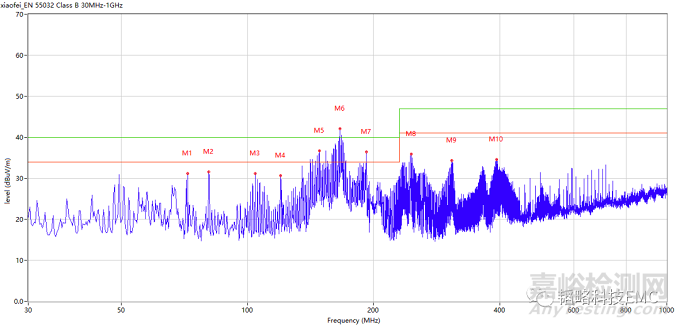

這是一款無線行車記錄儀的攝像頭，攝像頭只有電源線，數據通過無線傳輸?shù)姆绞接伤{(lán)牙WiFi芯片發射，顯示屏端接收解碼再到屏顯示。測試數據如下：

通過數據我們可以看出100M-400MHz有明顯的包絡加單支，而600MHz附近主要為時鐘單支，且時鐘頻率較窄。經過對數據的分析、機器的排查，最終鎖定輻射源為藍牙WiFi模塊。包絡則因結構限制，導致輻射容易通過線帶出去。對于時鐘頻率即藍牙WiFi的發射頻率，相對射頻的整改，常用的屏蔽，濾波手段是比較受限的，這個時候除了屏蔽還要做好接地如下圖所示：

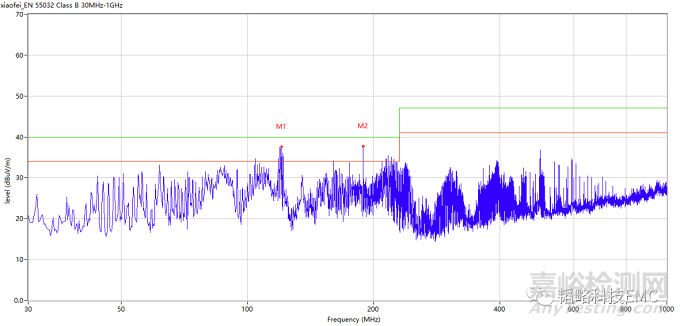

從數據上能夠明顯看到增加接地面積后數據明顯有很大的改善，同時沒有影響信號傳輸。對于包絡則是選擇了共模濾波器。

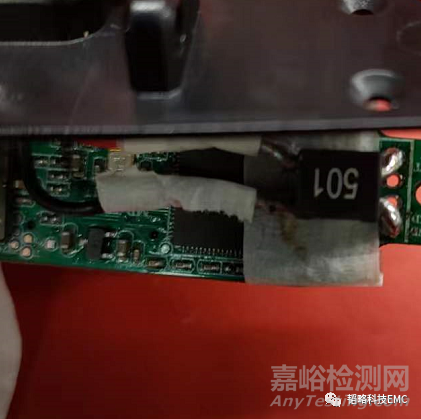

經過以上的方案整改后，數據得到明顯改善。

三總結

相對普通的輻射問題，射頻模塊的輻射超標用濾波的方式是不太合適的，其次用屏蔽也是受限的，只有接地的限制沒有那么大，當然除了射頻模塊本身，也需要注意板上的其余地方。找到問題點然后嘗試三大法寶EMC問題都能得到解決。
