近年來，隨著建筑高樓的興起，大型玻璃窗和玻璃幕墻使用越來越廣泛，如何減少玻璃使用造成的能源損耗，遏制能源危機成為當今研究的熱門話題之一。據報道，建筑行業每年消耗約40%的全球能源，其中夏季制冷和冬季采暖約占總建筑能耗的50%。



目前市場存在的各種隔熱節能產品，如鍍膜玻璃、貼膜玻璃、真空玻璃、Low-E玻璃等建筑玻璃，但是他們都存在可見光透過率較低，造價過高且需要更換已有的玻璃，限制了其在隔熱節能材料的應用。為了達到冬天保暖夏天隔熱的效果，透明隔熱涂料作為一種簡單有效的隔熱節能材料，被廣泛應用在建筑行業，對綠色可持續高質量發展具有十分重要的意義。透明隔熱涂料中通常需要添加隔熱填料才能夠實現透明和隔熱的作用。根據涂層的隔熱方法，可分為反射型和吸收型。按照化學性質，隔熱填料可分為有機填料和納米無機填料兩大類。添加有機填料的涂料的隔熱、耐候和穩定性都不及添加納米無機填料的涂料。



用于透明隔熱涂料的納米無機填料，可以在可見光透過率超過80%的同時，吸收大量紅外光，具有很強的發展前景。納米無機填料分為金屬、金屬氧化物和類金屬三大類。與純納米金屬相比，納米金屬氧化物結構穩定，不易被氧化，已經得到了廣泛的研究。常見的納米金屬氧化物有氧化錫（SnO2）、氧化鋅（ZnO）、氧化鎢（WO3）、和二氧化釩（VO2），及其摻雜型的金屬氧化物。通過摻雜更高價態的金屬，可以提高金屬氧化物的載流子濃度，達到很好的紅外光屏蔽效果。因此，本文重點討論透明隔熱涂料用填料納米金屬氧化物。



納米金屬氧化物雖然具有優異的光學性能，但是同樣存在改進的地方，例如氧化銦錫（ITO）的價格昂貴，且In的毒性大，氧化銻錫（ATO）和Al摻雜ZnO（AZO）在800~1200nm波段的紅外線阻隔效果不好，CsxWO3穩定性較差，在紫外光下不穩定，這些問題亟待解決。



1 反射型納米金屬氧化物



反射型納米金屬氧化物可以賦予透明隔熱涂料選擇性地反射太陽光的能力。目前，反射型納米填料中，SnO2和ZnO及其摻雜型復合填料的研究已經十分廣泛。



1.1 納米氧化錫基填料



二氧化錫是一種N型寬能隙半導體，具有正四面體金紅石結構，禁帶寬度為3.5~4eV，理論上是絕緣體，但晶體存在一些本征缺陷，例如氧空位，使得SnO2薄膜具有導電特性。由于薄膜的本征電阻率過大，必須通過摻雜來降低電阻率，從而達到應用的水平。常見的有氧化銦錫（ITO）、氧化銻錫（ATO）和氧化氟錫（FTO）。



1.1.1 ITO



ITO納米粉體在可見光區域高透光，而在近紅外光區域高反射，具有十分優異的光學性能。此外，ITO還有優異的化學性能、耐磨、耐腐蝕和導電性。Katagiri等以全氫聚硅氮烷為前驅體，制備了均勻分散ITO的納米二氧化硅紅外屏蔽涂層，可見光透過率超過80%，完全阻擋了波長>1400nm的紅外光。涂層在750g載荷下的鉛筆硬度為9H，解決了以往ITO薄膜硬度過低無法商業化的問題。



Tao等通過非水合成法，在氬氣下使用油酸和油胺為封端劑，將乙酸銦和乙酸錫熱分解制得ITO納米粉體，而后接枝聚甲基丙烯酸縮水甘油酯（PGMA），再分散到環氧樹脂中，制備了ITO/環氧納米復合材料。改性的ITO粒子均勻分散在環氧樹脂中，可見光透過率>90%，而紫外光和紅外光透過率都較低。在無機納米粒子表面接枝聚合物大分子鏈，被認為是克服納米粒子間吸引力和高濃度穩定分散的最有前途技術之一。



Guo等采用超聲噴霧和微波輔助熱解相結合的方法，在微波熱解溫度600℃，前驅體溶液物質的量濃度0.05mol/L的條件下，獲得粒度分布均勻、致密、表面形貌光滑的ITO超細粉體。該方法具有簡單、快速和無需后熱處理的特點。



Chen等以In（NO3）3·H2O、SnC2O4、稀硝酸和NH4NO3為原料，以尿素/葡萄糖為復合燃料，采用新型噴霧燃燒法，制備了粒徑約為40nm的納米ITO粉末，為大規模制備ITO粉末提供了途徑。



1.1.2 ATO



在SnO2中摻入Sb離子可以得到ATO納米粉體。與ITO相比，ATO具有相近的光學性能，更好的機械性能和熱穩定性能，使用廣泛，大大降低了成本。



Li等通過氧化共沉淀-水熱法，C2H5OH、NH3·H2O和H2O2分別用作溶劑、沉淀劑和氧化劑，探討了對ATO合成的影響。研究發現：Sb3＋被H2O2氧化成Sb5＋，然后進入SnO2的晶格，取代了Sn4＋，C2H5OH能很好地溶解SnCl4·5H2O，錫離子和銻離子被NH3·H2O沉淀，達到原子水平的混合。當Sb/Sn的摩爾比為6.25%時，ATO具有出色的近紅外屏蔽性能。



ATO空心微球涂層是一種很有前途的節能材料。Wang等以碳球為模板，采用水熱法合成了ATO空心微球，按照不同的比例添加到硅丙涂料中。與實心微球相比，ATO空心微球具有更高的吸收率、反射率、比熱容和紅外發射率，更低的熱導率。ATO空心微球降低了硅丙涂層的近紅光外透過率，減緩了熱傳導和增強輻射冷卻。



Wu等采用溶膠凝膠法制備了PUA/ATO隔熱涂料。碳碳雙鍵預先連接到ATO表面，通過紫外光引發聚合到PU鏈上。紫外線照射40s，雙鍵的轉化率達到93%。當ATO質量分數為3%時，復合膜使設計房間的溫度下降了10℃，但僅阻擋了約16%的可見光。



1.1.3 FTO



ITO由于優異的光學性能和電學性能被廣泛用于各種領域，但是原料銦的高成本和毒性，需要用其他元素取代銦，比如氟摻雜氧化錫（FTO）。除了優異的光學性能，F(xiàn)TO還具有良好的熱和化學穩定性。



Malek等以SnCl4·5H2O，氟化銨為原料，檸檬酸作為燃料，通過凝膠燃燒法合成了納米FTO粉體，平均粒徑為20nm。



Han等用乙炔黑為燃料，也以凝膠燃燒法合成了FTO納米粉體，粒徑為16~38nm。Asl等以SnCl2·2H2O和氟化銨為原料，通過自制噴霧熱解設備，將FTO沉積在鈉鈣玻璃上。研究發現，HCl可破壞SnCl4中的強離子鍵，促進氧化錫層的生長。HCl和SnCl2之間形成不穩定HSnCl3。當HCl濃度為0.2mol/L時，SnCl2·2H2O到HSnCl3的轉化最大，F(xiàn)TO薄膜在400~900nm波長的光透射率為78.60%。



1.2 納米氧化鋅基填料



ZnO是一種寬帶隙（3.4eV）的N型半導體，在光學和電學中有著極其廣泛的應用，例如：太陽能轉換、光催化和抗紫外輻射涂料。未摻雜的ZnO晶體結構中存在缺陷，例如ZnO晶格的氧空位、鋅間隙和氫間隙。ZnO的電導率具有熱不穩定性，用Al和Ga摻雜取代Zn2＋得到Al摻雜ZnO（AZO）和Ga摻雜ZnO（GZO），可產生額外的電子，提高載流子濃度，改善ZnO的光學和電學性能。



1.2.1 AZO



未摻雜的ZnO是熱不穩定體。用IIIA族離子（B3+、Al3+、Ga3+和In3+）取代Zn2+離子可產生額外的電子，并改善ZnO的光學、電學、熱學和磁性。Al3+離子半徑小，材料成本低，是最常用的摻雜元素。



Chen等以Zn（CH3COO）2和AlCl3為原料，檸檬酸誘導溶膠-水熱法，制備了具有光催化和隔熱雙功能的Al摻雜ZnO粒子（AZO），在節能環保領域具有廣闊的應用前景。



Li等以Al（NO3）3·9H2O和Zn（CH3COO）2·2H2O為原料，通過熱解法制備了不同Al摻雜量的AZO納米顆粒，平均粒徑約為50nm。隨著Al摻雜量的增加，AZO電阻率顯著下降。最佳導電性的AZO納米顆粒，紅外光屏蔽性能最佳。在透明環氧樹脂中引入AZO，制備了隔熱涂料。含0.5%（質量分數）AZO的涂層，可見光透過率50%以上，遮光系數達到0.45。



Qu等采用直流磁控濺射法，氬氣中加入10%的氫氣，室溫下制備了AZO薄膜。結果表明，載流子濃度的增加，提高了薄膜的紅外光反射率，原因是薄膜中氫的引入和氧空位。薄膜在400~900nm的光平均透過率接近86%，2500nm處的紅外光反射率達到75%。



1.2.2 GZO



由于Ga3+（0.062nm）的原子半徑類似于Zn2+（0.074nm），所以Ga同樣也是ZnO摻雜的最好的化學元素之一。



Chen等采用溶膠-凝膠浸涂法，制備了摻Ga的ZnO（GZO）薄膜。使用二水醋酸鋅、乙酰丙酮鎵、異丙醇和單乙醇胺制備涂層溶液。浸涂法制備涂層，500℃的還原性氣氛（95%N2和5%H2）中退火1h，冷卻，得到GZO薄膜。研究發現，載流子濃度比載流子遷移率對涂層的光學性能影響更大。



Li等以Ga（NO3）3·9H2O和Zn（CH3COO）2·2H2O為原料，丙烯酸水溶液為溶劑，（NH4）2S2O8為引發劑，采用聚合物熱解法制備了GZO納米顆粒。在4%（摩爾分數）的Ga摻雜量下，GZO的平均粒徑為26nm。該方法操作簡單，適用于各種金屬和金屬離子摻雜的N型半導體。



程慧采用射頻磁控濺射法在玻璃襯底上制備了GZO薄膜，最高可見光透過率>80％，近紅外光區域表現出較低的透過率，在1500nm波段后的紅外光完全阻隔，表明薄膜對可見光具有選擇透過性，適合制備透明隔熱涂料。



1.3 納米氧化釩基填料



近年來，VO2作為相變材料廣泛應用于智能窗戶，相變溫度（Tc）為68℃，遠高于室溫，因此需考慮其工作溫度。通常，摻雜高價陽離子，如W6+、Nb6+和Ta5+，或摻雜單價原子H+，增加載流子濃度，降低Tc，改變VO2光學性質。



Zomaya等研究了偏釩酸銨與天冬氨酸在水中回流反應，制備了摻鎢VO2。該方法可重復制備大批量摻鎢VO2，Tc為53℃。通過摻雜鎢后，VO2在空氣中氧化，提高了穩定性。22℃時的最佳光透過率（Tlum）為68.30%，80℃時Tlum為47.6%，最佳太陽光調控能力（ΔTsol）為20.37%。



Shen等采用固相反應法合成了結晶良好、Tc低、太陽熱屏蔽能力高、抗氧化能力強的鎢摻雜VO2。在摻雜2.0%的鎢后，Tc從67.3℃降至10.8℃。摻鎢的VO2顆粒在300℃空氣中的暴露時間超過5h。摻鎢2.0%的VO2復合膜顯示出優異的透光率和太陽熱屏蔽性能，Tlum為49.9%，透射比Tsol=44.8%。



2 吸收型納米金屬氧化物



2.1 納米氧化鎢基填料



近年來，氧化鎢（WO3）以其獨特的電致變色、光電化學、光催化特性引起了人們的廣泛關注。在WO3中摻雜Li、Na、K、Rb和Cs等元素形成鎢青銅，具有優異的光學性能。銫鎢青銅（CsxWO3）的分散體在保持可見光的高透射率的同時，表現出顯著的近紅外光屏蔽，CsxWO3在建筑和汽車窗玻璃領域將有巨大的潛在應用。



2.1.1 CsxWO3



透明氧化物如ITO、ATO和AZO的薄膜，只能屏蔽波長>1500nm的近紅外光。Cs0.33WO3的六方鎢青銅相因其優異的近紅光外輻射屏蔽性能而被廣泛研究。



Eyassu等以CsOH·H2O和WCl6為原料，苯甲醇為主要溶劑，油酸為封端劑，采用溶劑熱法在較低溫度和較短反應時間內，制備了平均粒徑為80nm的六方CsxWO3納米棒，可見光透過率為80%~90%，近紅外光屏蔽率為80%~90%。CsxWO3是一種未來很有吸引力的建筑和汽車窗戶透明隔熱涂料用填料。



Yao等提出了兩步法制備六方CsxWO3納米顆粒的方法。通過干燥WO3溶膠和CsCl的混合物制備前驅體，在短時間內獲得CsxWO3納米顆粒。以油酸為溶劑，包覆在CsxWO3納米顆粒表面，可以降低粒徑，減輕團聚。將Cs0.32WO3納米顆粒制備成薄膜，覆蓋在普通玻璃片上，在780~2600nm波長范圍內約99%的近紅外光輻射被阻隔，465nm處的可見光透射率為78.9%。



Wu等以H2WO4、CsOH·H2O為原料，三乙胺（C6H15N）和去離子水為溶劑，采用溶液法合成了六方Cs0.32WO3粉末。以Cs0.32WO3粉末為靶材，用電子束蒸發法沉積在石英玻璃上形成薄膜。研究發現，在Ar/H2氣氛中退火500℃的Cs0.32WO3薄膜，可見光透射率最高為80%，近紅外光透射率最低為42%。



2.1.2 其他WO3基氧化物



Guo等以乙酸和乙醇為溶劑，在劇烈攪拌下，將一定量的WCl6溶解在無水乙醇中，加入RbOH，混合均勻后添加乙酸。將溶液轉移到高壓釜中，235℃下反應20h后，將深藍色產物離心、洗滌和干燥，獲得RbxWO3納米顆粒。通過相同的方法獲得了直徑約120nm的棒狀的鎢酸銨青銅。



Luo等以鎢酸鈉為原料，檸檬酸為還原劑，采用水熱法制備了NaxWO3粉體。其中Na0.1WO3呈棒狀，長約20μm，直徑約5μm。



Song等以KNO3、CsNO3和WO3為原料，采用高溫固相法合成了KmCsnWO3粉末。將其均勻分散在聚乙烯醇溶液中，滾涂法制備了KmCsnWO3薄膜玻璃。當n（K）∶n（Cs）=0.2∶0.8時，最大可見光透過率為66.89%，近紅外屏蔽率為98.25%。



對各種透明隔熱涂料用金屬氧化物的性能進行了對比，具體內容如表1所示。

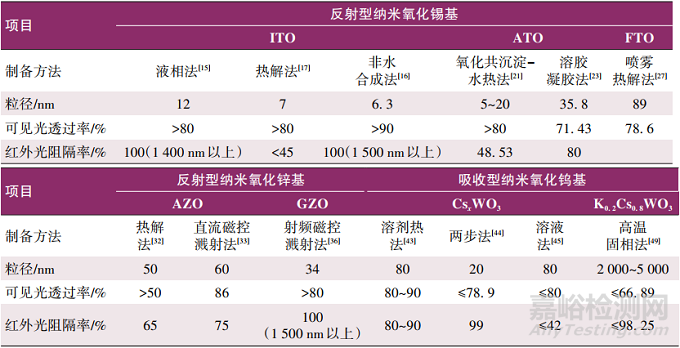

表1 透明隔熱涂料用金屬氧化物性能對比





各類金屬氧化物的優缺點見表2所示。

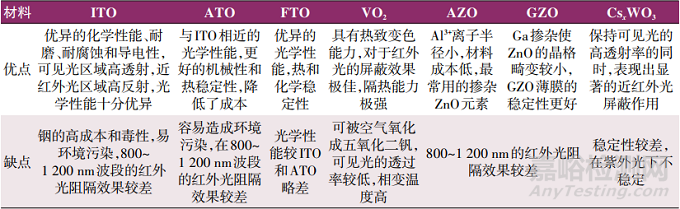

表2 各類金屬氧化物的優缺點





3 影響金屬氧化物性能的因素



3.1 制備方法對納米金屬氧化物的影響



不同的納米金屬氧化物制備方法都存在優劣，但對于微量摻雜的金屬氧化物而言，使用溶膠凝膠法制備更為合適，納米顆粒的分散更加均勻，溶膠可以直接添加到復合涂層中使用，透明隔熱效果更佳。不同摻雜金屬氧化物制備方法的優缺點對比結果如表3所示。

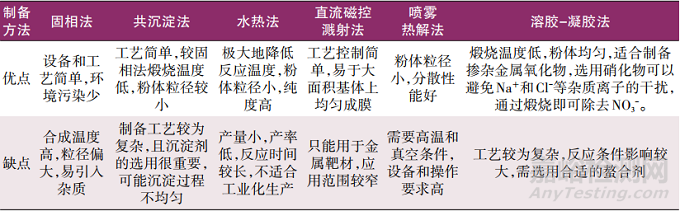

表3 制備摻雜金屬氧化物方法的優缺點





3.2 納米粉體的團聚問題



由于納米粉體的粒徑小，比表面積和表面能較大，極不穩定和容易團聚，限制了納米粉體的特性。其中，團聚成為關鍵性問題。在制備過程中，可以通過以下方法控制團聚。



（1）有機溶劑清洗法。納米粉體的洗滌過程中，先用去離子水洗滌，再用有機溶劑，例如乙醇洗滌，可以消除納米粉體之間的羥基連接，減少硬團聚。



（2）共沸蒸餾法。大量研究表明，燒結前前驅體含有的水分子是造成顆粒團聚的主要原因，必須降低水分子含量。共沸蒸餾法利用有機溶劑與水形成共沸物，膠體中的水分以共沸物形式脫出，防止煅燒形成硬團聚。常用的共沸劑有正丁醇和聚乙二醇等。



（3）前驅體煅燒。在保證前驅體分解或轉化為所需相的前提下，盡可能降低煅燒溫度和時間，有助于降低硬團聚。



（4）洗滌和干燥。推薦使用離心的方法洗滌納米顆粒，相比抽濾可以更好地除去Na＋和Cl-。干燥過程使用不同儀器得到的粒徑大小排列是鼓風干燥箱>真空干燥箱>冷凍干燥>共沸蒸餾后干燥。



（5）其他。添加表面活性劑、分散劑和調節pH，對納米顆粒的粒徑和分散程度都有影響。



3.3 Na＋和Cl－的影響



制備納米粉體時，原料中氯的存在容易產生硬團聚，降低了顆粒的純度。除去氯離子會浪費大量的溶劑，提高成本，需要探究不使用氯化物。Wang等首次在不使用昂貴金屬醇鹽的情況下，合成無氯污染的氧化銦錫納米粒子。Zhang等首次以粒狀錫和Sb2O3為原料，采用濕化學共沉淀法，成功合成了摻銻氧化錫。



3.4 填料粒徑對透明隔熱涂料性能的影響



通常情況下，填料粒徑過小，容易團聚，在涂層中分散不均勻；粒徑過大，分散性能差，失去納米粉體獨有的光學性能。Trenque等探究了不同粒徑GZO的懸浮液可見光的散射強度，25nm的GZO在可見光的透過率和10nm的GZO相當，遠好于100nm的GZO。在保證光學性能和在涂層分散性能的前提下，適當增大填料粒徑，提高紅外光的阻隔率。



3.5 填料在涂料中的分散問題



納米粉體在涂料中的均勻穩定分散是透明隔熱涂料制備的關鍵，主要的影響因素有以下幾點。



（1）物理分散方法。先對納米粉體進行球磨分散，再對漿料進行超聲分散，可以明顯提高納米粉體在涂料中的均勻分散穩定性。



（2）分散劑的使用。對于不同的樹脂和填料，分散劑的選擇對于納米粉體均勻穩定分散尤為重要。



（3）漿料的稠度。在漿料中加入一定量的增稠劑，適量增加黏度，粉體可以很好地懸浮，提高了納米粉體的穩定性。



4 結語



本論文介紹了透明隔熱涂料用各類金屬氧化物和制備方法的優缺點，相較于其他金屬氧化物，CsxWO3具有更加優異的可見光透過和近紅外光屏蔽性能，且相對環保，未來的應用前景十分廣泛，但是其在紫外光照下的穩定性還需要提升。未來在控制納米粉體團聚，解決其在涂料中的相容性，降低原料成本，仍是透明隔熱涂料發展亟需解決的問題。
