隨著人們對高品質生活的追求，人們的日常生活越來越多的使用到薄壁塑件 。薄壁注塑和傳統的塑件注塑并無太大的不同，只是在塑件設計、模具設計的工藝方面存在一些獨到之處，需要從業人員特別關注。



由于可穿戴設備等小型化及輕便化的發展趨勢，有關的塑件設計便越來越薄。薄壁化因具有減小產品重量及外形尺寸、便于集成設計及裝配、縮短生產周期、節約材料和降低成本等優點成為塑料消費行業追求的目標，已成為塑料成型行業中新的研究熱點。



薄壁注塑的定義



薄壁注塑的基本定義有如下幾點：



流動長度與厚度之比 L/T，即從熔體進入模具到熔體必須充填的型腔最遠點的流動長度 L 與相應平均壁厚 T 之比在100或者150以上的注塑為薄壁注塑；



所成型塑件的厚度小于1 mm，同時塑件的投影面積在50c㎡ 以上的注塑成型方法；



所成型塑件的壁厚小于1 mm（或1.5mm），或者 t/d ( 塑件厚度 t、塑件直徑d、針對圓盤型塑件）在 0.05 以下的注塑成型定義為薄壁注塑成型。



薄壁塑件的設計



相對而言，薄壁制品的設計思想和方法更為復雜，并進一步受到成型局限及材料選擇的影響。薄壁制品要求應該具有高的沖擊強度、良好的外觀質量和尺寸穩定性，并能承受大的靜態載荷，成型材料的流動性要好。設計過程中要重點考慮制品的剛性、抗沖擊性和可制造性。



壁厚設計

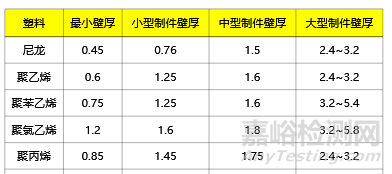

考慮到薄壁塑件的壁厚相對較薄，容易導致塑料在成型過程中的流動阻力過大，無法充滿大型塑件。在塑件剛度和強度保障的基礎上，建議將塑件壁厚選擇在1~5毫米之間，并且要求其一致性和均勻性。按照要求分析，在對塑件整體壁厚進行設計中，還需要考慮到螺釘柱、加強筋等對于機構外觀、強度等帶來的影響。不同的材料還有不同的壁厚建議，具體如下圖所示：





薄壁件的壁厚應該大于所選塑料的最小壁厚



加強筋



加強筋的作用主要有三個，分別為:



在不加大制品壁厚的條件下, 增強制品的強度和剛性, 以節約塑料用量, 減輕重量, 降低成本;



克服制品壁厚差帶來的應力不均所造成的制品變形;



便于塑料熔體的流動, 在塑料制品本體某些壁厚過薄處為熔體的順利填充提供通道。



對于薄壁件的加強筋而言，建議厚度為0.5~0.7倍壁厚，高度小于等于壁厚的3倍，脫模斜度為2~5度。



螺釘柱



一般來說，對于塑件內部，還需要利用自攻螺釘進行其余部位的安裝，設置對應的螺釘柱。對于螺釘柱，其主要包含了加強筋和無加強筋，其底部的長度一般控制在 c=(0.2~0.5)× 螺釘柱高度的范疇內。并且，其厚度還需要兼顧到通孔、轉角等結構的設計，需要使用薄壁結構，還需要做好對應的結構與尺寸的改變。



薄壁件的材料選擇



隨著薄壁塑件厚度的不斷減小，還需要考慮到流動性良好的材料使用，這一類型的材料，其本身的熱變形溫度與沖擊強度較高，并且本身的尺寸穩定性良好。



薄壁件塑料的流動性



對于薄壁塑件的注塑成型，由于樹脂本身具有良好的流動性，其流動距離與厚度比（流長比L/T）一般會超過150。對于薄壁塑件的生產而言，一般會選擇中高流動性、低黏度的塑料樹脂作為原材料， 針對流動性較差的樹脂，一般會利用改性的方法來降低其黏度，提升MFR，至少滿足30g/10min的要求，才能滿足生產需求。



塑料的抗沖擊性能



對于薄壁塑件而言，其對應的材料的抗沖擊性能要求較高，一般要求在常溫下， 其沖擊的強度需要超過640J/m。



塑料的耐熱性能



一般要求在70~90℃下，需要確保薄壁塑件本身不會變形和老化，不會出現凹陷等問題。綜合塑料的沖擊性能、流動性、 耐熱性等方面的要求，一般會考慮使用PP、PA6等材料作為薄壁塑件的原材料。



薄壁塑件模具的設計



成型薄壁制品時一般需要專門設計的薄壁制品專用模具。與常規制品的標準化模具相比，薄壁制品的模具從模具結構、澆注系統、冷卻系統、排氣系統和脫模系統等都發生了重大變化。



圖1為塑件的物品盒以及對應的模具設計圖，材料為PP，塑件的壁厚為1.0mm，屬于典型的薄壁塑件。由于薄壁注塑的壁厚較薄，塑料在填充階段的阻力較大，因此需要較高的注射壓力。這樣就會對模具的強度與剛度也提出了更高的要求。



在模具的支撐板8、動模板12、定模板14的設計中，其厚度一般要超出普通塑料模具30%~50%，并且還需要增加支撐柱5。對于動模板和定模板，應該有錐面定位的設置，這樣才可以確保良好的側面支撐以及準確定位，避免出現偏移和彎曲。此外，薄壁塑件的塑料填充速度和壓力都會較高，這樣會導致模具的磨損增加。所以，針對所使用的模具材料，其本身的強度、硬度、剛度等至關重要。一般來說，可以選擇利用模具鋼進行預硬亦或是熱處理，要求其表面的硬度控制在 48~52 HRC。





模具澆注系統



成型薄壁制品，特別是制品厚度非常小時，要使用大澆口，而且澆口應該大于壁厚。對于具有良性流動性的塑料，可以選擇點澆口的方式設計澆注系統；針對流動性中等的塑料，一般會在塑件較厚的部位設計澆口。在注塑的過程中，一般是從壁厚較厚的部分向壁厚較薄的部分過渡，從而減少產品的翹曲、凹陷等問題，利用薄片式多澆口或者是潛伏式澆口設計可以將塑料熔體直接充滿型腔，進而減少塑料壓力的損失。另外，選擇熱流道技術，可以降低熔體的黏度，這樣也可以實現快速填充的要求。



冷卻系統



薄壁制品不像傳統壁厚件那樣可以承受較大的因傳熱不均而產生的殘余應力。為保證制品的尺寸穩定性，把收縮和翹曲控制在可以接受的范圍內，就必須加強模具的冷卻，確保冷卻均衡。較好的冷卻措施有在型芯及模腔模塊內采用不閉合冷卻線，加大冷卻長度，均可增強冷卻效果，必要的地方加入高傳導率金屬鑲塊，以加快熱傳導。



排氣系統



薄壁注塑成型模具一般需要有良好的排氣性，最好可以進行抽真空操作。由于填充時間短，注射速度高，模具的充分排氣尤其是流動前沿聚集區的充分排氣非常重要，以防困氣燒膠。氣體通常通過型芯、頂桿、加強筋、螺柱及分型面等處排出，流道的末端也要充分排氣。



模具脫模機構



考慮到塑件壁較薄，并且一般還帶有凸臺、加強筋等結構，在脫模過程中可能會出現塑件變形或者損壞的問題。沿著厚度的方向，塑件收縮較小，同時，保壓壓力較高，就會讓其收縮更小，加強筋的位置上也容易出現黏合，為了避免粘模與頂穿問題的出現，建議使用更多和尺寸更大的頂針頂出塑件。



薄壁件注塑工藝



薄壁塑件的填充過程



在生產薄壁塑件的時候，熔體經過分流道、澆口直接填充到模腔之中，模具壁上的熔料會形成凝固層，這樣會讓熔體的流動通道變小。因?yàn)樗芗谋诤窈苄。?，其流?dòng)通道就會變得更窄，這樣就可能會引發欠注的問題。所以薄壁注塑一般需要高速和高壓才能順利完成填充。



薄壁塑件注塑工藝



在生產薄壁塑件的應用中，注塑工藝參數非常關鍵。一般需要專門的薄壁注塑機。薄壁注塑件一般膠量會比較少，因此要求的炮筒尺寸也相對較小，以降低熔料在炮筒內的滯留時間，防止熔料降解。不同壁厚塑件的注塑成型，其對應的參數也會有所不同，對于壁厚小于1mm的塑件, 推薦的注射壓力范圍為 138~241MPa, 填充時間為0.1~0.5s 。
