摘  要Abstract



7050鋁合金的斷裂韌度性能是航空結構設計中的重要性能指標，本文針對7050-T7451鋁合金，采用緊湊拉伸C(T)試樣進行平面應變斷裂韌度KIC試驗，對試樣的厚度、殘余應力、加載過程等參數進行設計，對試驗結果進行了分析。研究表明：在能夠得到有效KIC值的情況下，試樣厚度對平面應變斷裂韌度KIC試驗結果的影響不明顯。帶殘余應力的試樣的試驗結果顯著偏大，預制裂紋的應力比越大，KQ值越小，預裂紋分布越均勻，應力比超過0.7時，能夠得到有效的預裂紋。加載過程對試驗結果有較小的影響，隨著加載速率的增加，KIC值呈現輕微減小的趨勢，橫梁位移控制的試驗較載荷控制的試驗結果稍大。



關鍵詞



7050鋁合金；平面應變斷裂韌度；試樣厚度；殘余應力；應力比；加載速率。



7050鋁合金具有密度低、強度高、韌性高、易加工、優良的耐腐蝕性能等特點，已廣泛應用于航空航天、兵器裝備等領域，特別是航空飛機結構中?，F(xiàn)階段，飛機結構設計非常關注材料的損傷容限性能，而斷裂韌度是材料耐損傷容限性能的重要指標之一，因此7050鋁合金斷裂韌度性能檢測廣泛應用于評價其韌性水平，為安全設計和生產檢驗提供了重要支撐[1]。



斷裂韌度的測試原理為通過循環加載對帶機加工缺口的試樣預制疲勞裂紋，對帶尖銳裂紋的試樣施加垂直于裂紋平面的拉力時，裂紋尖端會發生小范圍的塑性變形，通常試樣裂紋尖端塑性區包括內部的平面應變區與表面的平面應力區（見圖1）。若試樣厚度足夠小，平面應變區可忽略不計，裂紋尖端近似處于平面應力狀態，可測得平面應力斷裂韌度，平面應變區占比隨著試樣厚度的增大而增大，當試樣厚度增大至一定程度時，裂紋尖端近似處于平面應變狀態，可測得平面應變斷裂韌度（見圖2）。因此，在目前國內外的檢測標準中，斷裂韌度分為平面應變斷裂韌度和平面應力斷裂韌度兩種試驗方法，通常厚產品（6.35mm以上）測定平面應變斷裂韌度KIC（或KQ），薄板產品測定平面應力斷裂韌度KC，或表觀平面應力斷裂韌度Kapp，或指定有效裂紋擴展量Δae下的KR[2]。而其中，平面應變斷裂韌度KIC值是7050鋁合金產品最常用的性能指標。

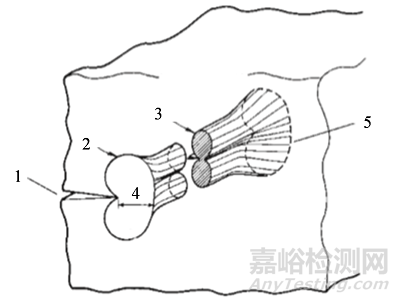

標引序號說明：

1——裂紋面；

2——在試樣表面的平面應力區；

3——在試樣內部的平面應變區；

4——塑性區尺寸；

5——塑性區。



圖1   裂紋尖端塑性區示意圖





標引序號說明：

K——應力強度因子；

B——試樣厚度；

KIC——平面應變斷裂韌度；

1——B = (KIc/Rp0.2)2；

2——B = 2.5 (KIc/Rp0.2)2。



圖2   斷裂韌度與試樣厚度關系示意圖



在平面應變斷裂韌度的檢測中，試樣厚度、加載速率及控制方法是影響試驗結果的重要因素[3]，而試樣的殘余應力會影響預裂紋的有效性[4]。因此，本文使用7050鋁合金厚板制備緊湊拉伸試樣進行平面應變斷裂韌度 KIC值測定，研究這三個因素對檢測試樣平面應變斷裂韌度KIC值的影響，從而有效指導KIC試樣的加工及檢測，滿足產品生產和工藝研究的測試需求。



一研究內容



1.1 試驗材料及設備



試驗樣品選用穩定批產階段的高強高韌鋁合金材料，采用7050-T7451板材，樣坯應帶有原始表面，并標記加工方向和規格。試樣選用緊湊拉伸C（T）試樣，其尺寸需滿足圖3的要求，其中W/B=2，裂紋長度應滿足0.45≤a/W≤0.55。

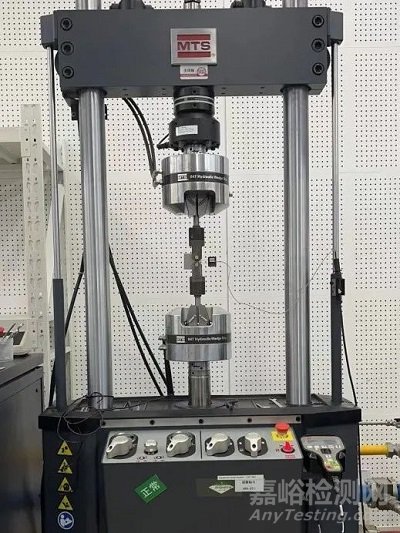

試驗選用設備型號為MTS 370.10，如圖4所示，其試驗參數如下：



試驗力范圍：±100KN；靜態負荷示值精度：優于±0.5%；動態負荷示值精度：優于±2%；同軸度：≤5%；引伸計精度：0.5級。





圖3   試樣尺寸要求





圖4     試驗設備



1.2 不同試樣尺寸平面應變斷裂韌度KIC比對試驗

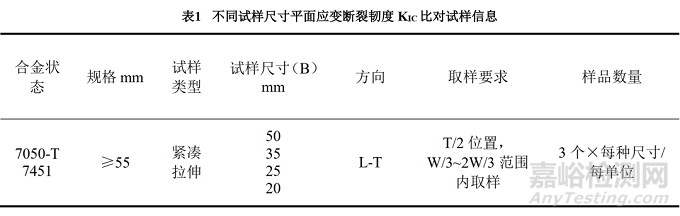

選用50mm、35mm、25mm及20mm四種厚度B的試樣進行斷裂韌度KIC試驗，分析比對試樣厚度對斷裂韌度值的影響。選用試樣信息如表1所示，方向為L-T向。





1.3帶殘余應力產品的平面應變斷裂韌度比對試驗

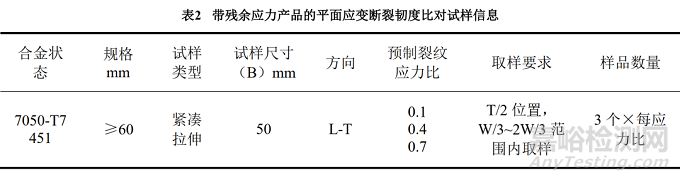

分別取兩塊7050-T7451板材，在淬火后其中一塊不作預拉伸處理，另一塊進行預拉伸處理，時效后取樣并測定兩塊板材的KIC或KQ值。未預拉伸消除應力的試樣采用0.1、0.5及0.7三種應力比進行裂紋預制，預拉伸消除應力的試樣采用應力比0.1進行裂紋預制[5]。分析比對殘余應力對斷裂韌度值的影響，以及應力比對帶殘余應力試樣預裂紋的影響。試樣信息及試驗參數如表2所示，試樣厚度B=50mm，方向為L-T向。





1.4加載過程對試驗結果的影響比對試驗

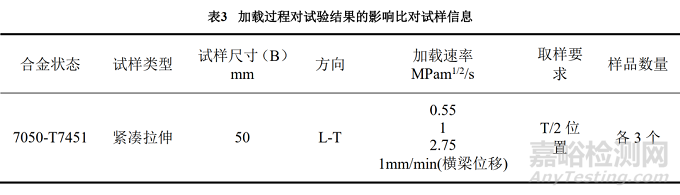

在一些斷裂韌性檢測過程中，加載過程對斷裂韌性值存在較大影響。使用7050-T7451緊湊拉伸試樣，采用不同的加載速率和控制方式，研究加載過程對7050鋁合金斷裂韌度試驗結果的影響。試樣信息及試驗參數如表3所示，試樣厚度B=50mm，方向為L-T向。





二結果及分析



2.1 不同試樣尺寸平面應變斷裂韌度KIC比對試驗結果

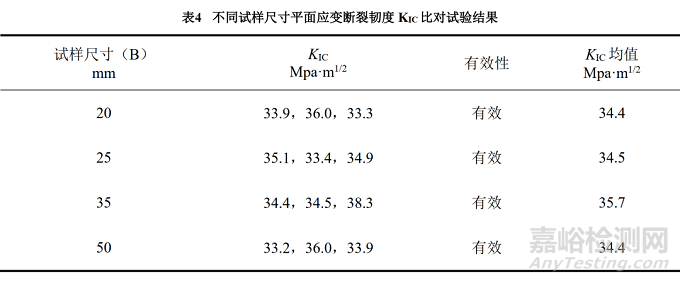

選取不同厚度的斷裂韌度KIC試樣進行試驗，預制裂紋應力比R=0.1，加載速率為1 MPam1/2/s。試驗結果如表4所示[6]。



根據表4試驗結果，發現對于7050-T7451板材，不同尺寸的試樣對應的有效KIC值差別不大，說明在能夠得到有效KIC值的情況下，試樣厚度對試驗結果的影響不明顯。







2.2 帶殘余應力產品的平面應變斷裂韌度比對試驗結果

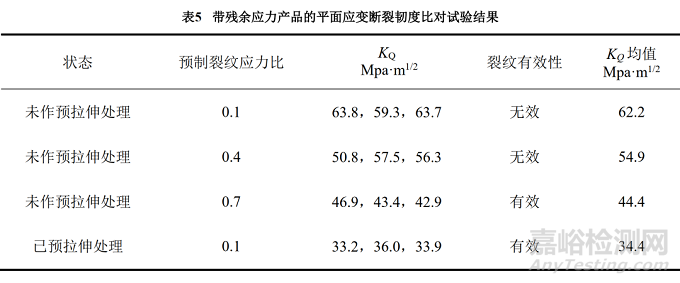

根據測試要求進行試驗，加載速率為1 MPam1/2/s。試驗結果如下表5所示。



根據表5的試驗結果可發現，對于7050-T7451板材，預制裂紋應力比R對未作預拉伸處理（即存在較大殘余應力）試樣的試驗結果影響較大，預制裂紋應力比越大，KQ值越小，試驗結果更加接近已預拉伸處理試樣的KIC值，在應力比為0.7時，能夠得到有效的裂紋。與已做預拉伸處理的試樣進行對比，帶殘余應力的試樣的KQ值整體偏大。

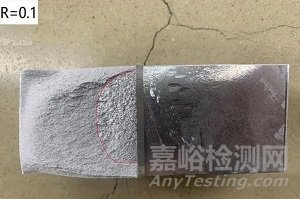

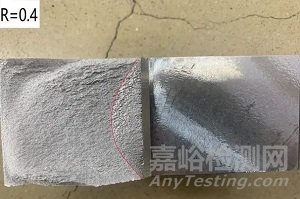

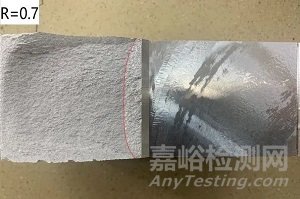

為進一步了解預制裂紋應力比R對帶殘余應力試樣的試驗結果的影響，對試樣裂紋及斷口進行分析，觀察所有試樣的斷面，如圖6所示。選取圖5中的不同應力比對應的典型試樣，分析測量的裂紋尺寸并配合觀察裂紋形狀可知，隨著預制裂紋應力比R的增大，預裂紋分布越均勻，R=0.1和0.4時，無法滿足預裂紋有效性判定的要求，在0.7時預裂紋分布很好，可滿足預裂紋有效性判定的要求。





圖5     帶殘余應力試樣斷口



圖6   帶殘余應力試樣在不同應力比下預制的裂紋



2.3 加載速率和控制方法對試驗結果的影響比對試驗結果

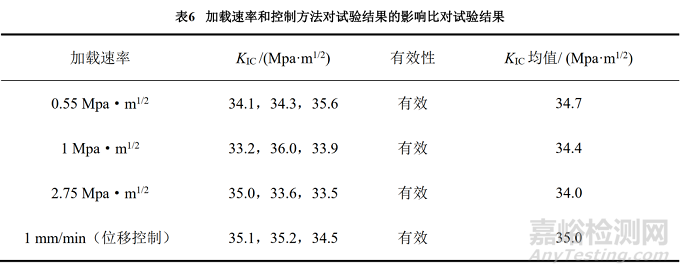

使用7050-T7451緊湊拉伸試樣，采用不同的加載速率和控制方式進行試驗，預制裂紋應力比R=0.1。試驗結果如表6所示



由表6試驗結果可知，對于7050- T7451板材，加載速率的大小及控制方式對試驗結果僅有較小的影響，可以看到隨著加載速率的增加，KIC值有著逐步減小的微小趨勢，橫梁位移控制的試驗值最大，控制方式的不同主要在于近峰值區的速率有較大不同，力值控制的方式較快，這會對FQ及Fmax的取值有影響。但從KIC均值的差值比例來看，加載速率控制在標準要求的區間內，加載速率的大小及控制方式對試驗結果的影響并不明顯。





三結論



（1）對于7050- T7451板材, 在生產中可根據板材的實際厚度選取試樣厚度，在能夠得到有效KIC值的情況下，試樣厚度對平面應變斷裂韌度KIC試驗結果的影響不明顯。



（2）對于帶殘余應力的試樣，預制裂紋的應力比越大，KQ值越小，預裂紋分布越均勻，試驗結果更加接近已預拉伸處理試樣的KIC值，應力比超過0.7時，能夠得到有效的預裂紋。與已做預拉伸處理的試樣相比，帶殘余應力的試樣的KIC值顯著偏大。



（3）加載速率的大小及控制方式對平面應變斷裂韌度KIC試驗結果有較小的影響，隨著加載速率的增加，KIC值存在輕微減小的趨勢，橫梁位移控制的試驗結果較載荷控制的結果稍大。但從差值比例來看，只要加載速率控制在標準要求的區間內，加載速率的大小及控制方式對試驗結果的影響并不明顯。



參考文獻



劉兵,彭超群,王日初,等.大飛機用鋁合金的研究現狀及展望[J].中國有色金屬學報,2010,20(9):1705-1715.

ASTM B646-12,Standard Practice for Fracture Toughness Testing of Aluminum Alloys [S].

ASTM E399-12e3,Standard Test Method for Linear-Elastic Plane-Strain Fracture Toughness KIC of Metallic Materials[S].

余東梅,彭年秀,張銀祥.7050高強鋁合金斷裂韌度KIC值試驗結果有效性影響因素分析[J].鋁加工,2022,(1):63-67.

ASTM B909-00（11）Standard Guide for Plane Strain Fracture Toughness Testing of Non-Stress Relieved Aluminum Products [S].

白樹偉,姜楠,彭益州等,鋁合金斷裂韌度試驗的可靠性分析,機械設計與制造工程,2019,48(12):80-84.
