前言導讀
醫用內窺鏡是一種醫療器械，由可彎曲部分、光源及一組鏡頭組成，用于在內窺鏡診療過程中提供通道、照明，并可以對體腔、中空器官和身體管道進行觀察或操作，其經人體的天然孔道，或者是經手術做的小切口進入人體內。使用時將內窺鏡導入預檢查的器官，可直接窺視有關部位的變化，亦可用于手術或協助植入治療性人工產品。
相較于傳統醫學，微創和無創的醫學提高了診治效率，減輕了患者痛苦，是醫學技術發展的革命性進步，也預示著未來醫學的發展方向。內窺鏡設備常搭配內鏡診療手術耗材使用，在內窺鏡檢查或手術中起到活檢、止血、擴張、切除等作用。
醫用內窺鏡擁有一個龐大的產品體系，品類眾多，按照鏡體的軟硬程度和應用場景，可以分為軟性內窺鏡和硬管內窺鏡，按照應用領域劃分，可以分為消化內鏡、呼吸內鏡、普通外科內鏡、關節鏡、脊柱內鏡、泌尿外科內鏡、胸外科內鏡、婦科內鏡、鼻咽喉科內鏡等。其中，消化內鏡主要包括胃鏡、腸鏡等。
醫用內窺鏡廣泛應用于眾多臨床科室和應用場景，作診療用途。伴隨著技術的進步，內窺鏡的應用持續擴大至多個診療過程中，預期將推動全球?qū)?nèi)窺鏡的需求。
以內窺鏡診療為代表的微創診療技術的出現，有效緩解了外科領域出血、疼痛和感染問題，現已成為我國醫療機構眾多臨床專業日常診療工作中不可或缺的重要技術手段。成為了當今疾病領域的一大亮點，其未來發展引人矚目，也為合格并致力于改變現狀的醫療器械從業者帶來了可觀的商業機遇。
市場概覽

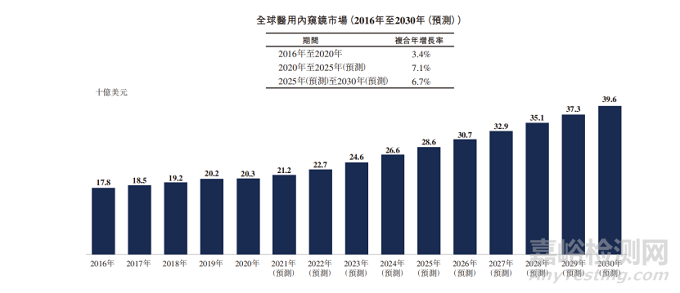

全球醫用內窺鏡市場是全球醫療器械市場增長最快的板塊之一。根據弗若斯特沙利文相關報告，于2020年，全球醫用內窺鏡市場的價值為203億美元，并估計于2030年將增至396億美元。下圖說明全球醫用內窺鏡市場的歷史和估計市場規模：
數據來源：弗若斯特沙利文分析

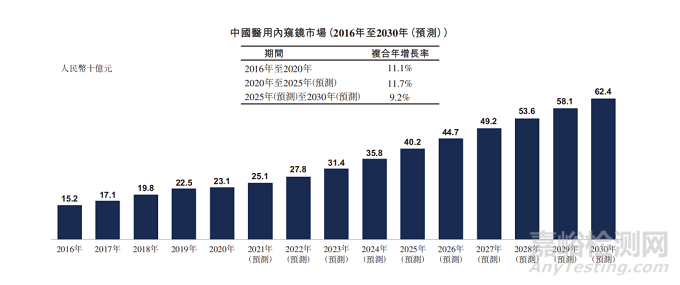

根據弗若斯特沙利文相關報告，我國的醫用內窺鏡市場與全球醫用內窺鏡市場相比以較高的增長率增長，并預期維持較高的增長率。于2020年，中國的醫用內窺鏡市場價值為人民幣231億元，并估計于2030年增至人民幣624億元。下圖說明中國醫用內窺鏡市場的歷史及估計市場規模：
數據來源：弗若斯特沙利文分析
技術解讀
醫用內窺鏡是一種集光學、人體工程學、精密儀器、現代電子、數學、軟件等技術于一體的多學科系統。醫用內窺鏡通常由可進入人體的軟管或硬管、捕獲和傳輸患者內部組織器官圖像的透鏡成像系統、對捕獲的圖像進行數字化處理的圖像處理系統、將數字化圖像呈現給操作者或觀察者的顯示系統，以及傳輸光線以提高被檢查區域的可見度的光源系統組成，在某些情況下，還包括一個額外的工作通道，為手術過程中使用的器械提供通路。

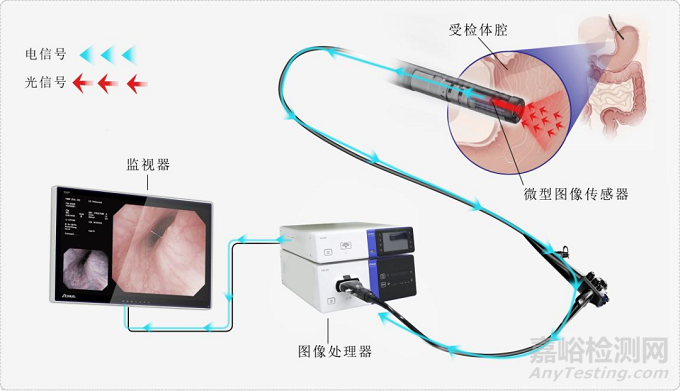

醫用內窺鏡主要包括供電模塊、采集模塊、光源模塊以及處理模塊等部分，其組成部分和工作原理如下附圖所示：
然而現行的手術仍然需要通過光纖電纜連接到手術塔上，又是會絆倒使用者從而帶來操作不便，更為嚴重的是這些電纜與患者燒傷和醫療相關感染(HAIs)有關，這會造成極大的醫療成本負擔，嚴重甚至?xí)斐刹∪怂劳龅碾[患。
近日，澳大利亞醫療器械公司Endogene開發一款新型的一次性自動推進內窺鏡——PARASCOPE，PARASCOPE不僅要解決推送困難問題，同時減少內窺鏡的類型，一種內窺鏡就能適用整個消化道診斷和治療，引起了巨大反響。
認識Parascope
根據Endogene官網批露，PARASCOPE是一種自動推進的內窺鏡，不需要依賴外科醫生沿腸道手動緩慢的推送內窺鏡，PARASCOPE只需按一下按鈕，臨床醫生既可以控制內窺鏡穩定的向前移動，能夠顯著減少手術所需的時間，同時實現更大范圍的內窺鏡干預。

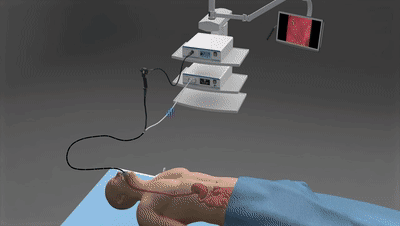

PARASCOPE的工作過程如下圖所示：
圖片來源：Endogene官網
專利分析
Endogene對PARASCOPE技術均進行了全方位的專利布局，筆者分別從PARASCOPE系統涉及的相關專利中擇機選擇了專利進行了解析，相關結果如下，PARASCOPE技術的完整專利清單筆者也匯總完成，如若獲取完整專利清單和相關專利分析可以與筆者取得聯系，共同交流學習：
|
公開/公告號 |
US20220000346A1 |
申請日 |
2019-10-31 |
|
發明名稱 |
Self-advancing endoscopic probe and system compromising same |
||
|
解決的技術問題 |
In some embodiments, the propulsion tube unit may comprise a stepdown collar connecting a relatively larger diameter proximal portion of the propulsion tube to a relatively smaller diameter distal portion of the propulsion tube. The piston assembly may be configured for cooperation with an actuator to effect movement of the piston to selectively adjust a pressure of the liquid in the channel to alternatingly: reduce the pressure to induce cavitation and form gas bubbles in the liquid; and increase the pressure to collapse some or all of the gas bubbles back into the liquid, thereby accelerating at least part of the liquid towards the first end of the tube and transferring momentum to the tube to progress the tube along the passage. The propulsion tube may comprise one or more mechanisms configured to promote cavitation in a plurality of regions spaced along at least part of the length of the channel in the distal portion of the propulsion tube when the pressure is reduced. The proximal portion of the propulsion tube may define a smooth internal surface to reduce the likelihood of cavitation occurring when the pressure is reduced.
|
||
|
技術方案 |
Embodiments generally relate to propulsion devices, systems, or components thereof, for progressing instruments along passages, as well as associated methods of manufacture. For example, the instruments may include tools, sensors, probes and/or monitoring equipment for medical use (such as endoscopy) or industrial use (such as mining). The described embodiments may also be suitable for applications in other fields to progress an instrument along a passage. Some embodiments relate to an endoscope comprising or configured to receive a propulsion tube configured to assist in progressing the endoscope along a passage. |
||
|

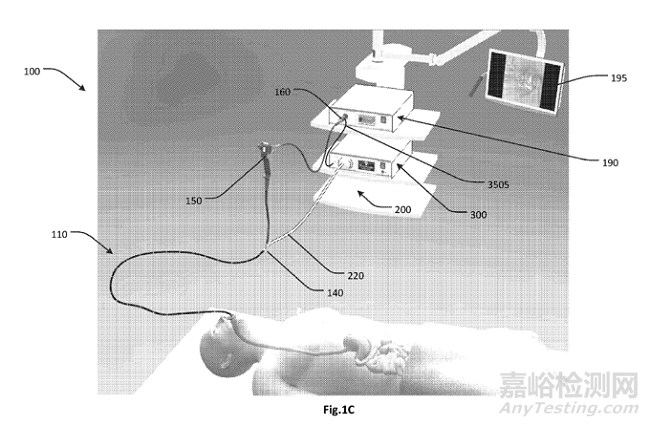

相關附圖 |
|
||
結 語
目前，對于醫用內窺鏡設備而言，依然以國外企業為主，上述企業在一次性、4K、3D、特殊光醫、超細等多個領域占據國內市場大部分份額，不過隨著國內重視程度不斷提高的情況下，中國公司蓄勢待發，在一片被普遍看好的市場中開始暗流涌動，隨著各個“卡脖子”技術不斷攻克，國產醫用內窺鏡一定會在近幾年實現重大突破和問世。
目前，國內各大醫用內窺鏡領域醫療廠商還會將奧林巴斯、卡爾史托斯、美敦力等重要競品作為標桿和對照，但是隨著各大國內廠商聯動產學研醫生多方力量，不斷創新，必將推動中國醫用內窺鏡業更智能化、精準化、無線化的發展，也會逐步擺脫國外競品帶來的壓力和技術障礙，不過，國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，醫用內窺鏡賽道上的各個國內廠商之間的競爭也會更加激烈，屆時相關知識產權問題也必將會成為各大醫用內窺鏡廠商的研究重點課題，后續相關產品的的研發和專利事務更加值得持續關注。
來源：醫械知識產權
