國內某1000千伏特高壓變電站1000千伏電抗器在運行過程中C相儲油柜主聯管發生開裂泄漏。利用泄漏點外觀形貌分析、斷口分析、DR透視檢測、化學成分分析、金相顯微組織檢測、力學性能檢測及強度校核計算等方法對開裂的聯管進行試驗分析。綜合設備運行工況及試驗結果判定開裂原因為焊趾處的疲勞開裂。
國內某1000千伏特高壓變電站1000千伏電抗器采用320000/1000型電抗器。該電抗器于2020年6月?lián)Q相后投入運行。2020年10月31日11:00，運行人員巡視發現，電抗器C相儲油柜的φ89mm主聯管上的φ32mm支管根部開裂漏油嚴重，造成電抗器緊急迫停，造成嚴重經濟損失。開裂聯管的詳細信息見表1。

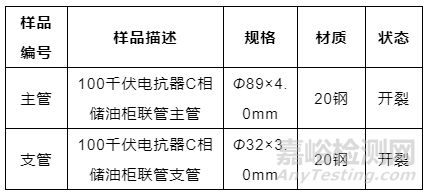

表1 送檢聯管試樣的細信息
1. 試驗內容及結果
1宏觀檢查
對開裂的1000千伏電抗器C相儲油柜聯管進行宏觀形貌檢查，聯管存在2處開裂缺陷，分別位于聯管上接高壓測裝的支管角焊縫的兩側的焊趾處。
即一處裂紋位于主管上角焊縫焊趾處，該裂紋長約65mm，與聯管軸線10°相交、基本呈直線狀分布，焊趾處的裂紋中間開口略寬、兩端尖銳，表層的防銹漆局部已崩落，主管未見脹粗及彎曲變形。
另一處裂紋位于支管側角焊縫焊趾處，裂紋沿焊趾呈周向分布，長度約為支管周長的1/2，該處裂紋也開口細小，兩端尖銳。同時可以看出，支管角焊縫成型不良，焊縫填充量過多，焊趾處變截面不夠平緩。
此外，聯管主管及支管上未見明顯的腐蝕損傷及機械損傷等缺陷，如圖1所示。

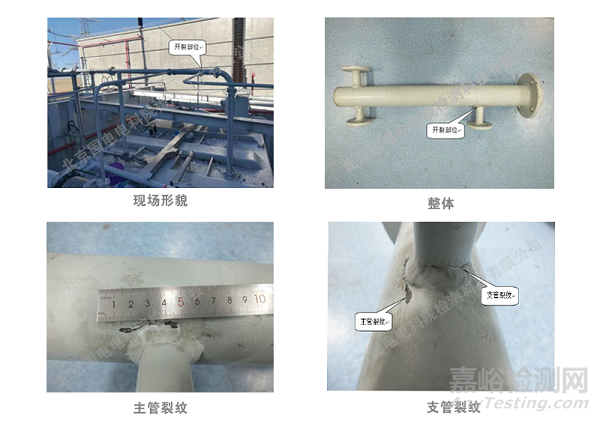

圖1 開裂聯管的宏觀形貌
將聯管開裂部位剖開后檢查其內部情況，如圖2所示?？梢钥吹?，支管焊接不規范，支管內徑與主管開口尺寸不匹配，焊縫根部存在未焊透缺陷。同時，支管壁厚不均勻，其設計規格為Φ32×3.0mm，經測量一側的壁厚為3.3mm，另一側壁厚為2.1mm，超出其允許的壁厚偏差要求。開裂位于薄壁一側，同時，支管內壁存在多條周向分布的較深的凹槽。

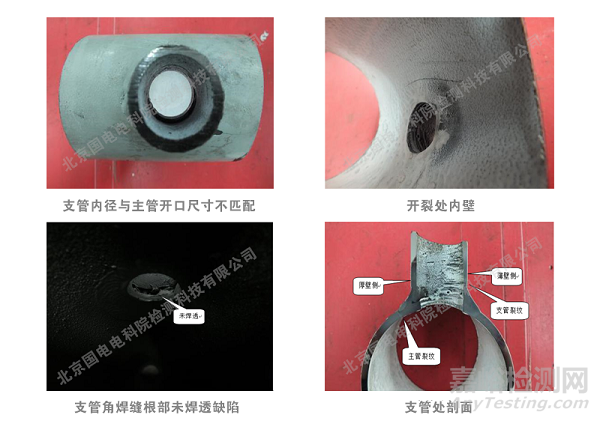

圖2 開裂聯管的解剖斷面形貌
2斷口分析
將聯管主管和支管開裂部分剖開，進行斷口宏觀分析并利用掃描電子顯微鏡(SEM)對斷口進行微觀形貌分析。可以看出，聯管主管斷口起裂于角焊縫的焊趾區鋼管外壁，斷口的絕大部分為裂紋擴展區，在擴展區宏觀上可以觀察到較為明顯的“海灘狀”疲勞輝紋，微觀上可以觀察到明顯的疲勞條帶，如圖3所示。

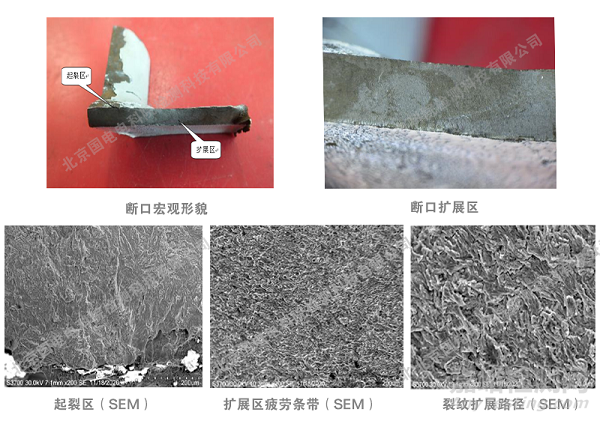

圖3 聯管主管開裂部位斷口宏觀及SEM微觀形貌
開裂的聯管支管斷口起裂于外壁，斷口上大部分區域也為擴展區，擴展區宏觀上可以觀察到“海灘狀”疲勞輝紋，微觀上可以觀察到明顯的疲勞條帶，如圖4所示。

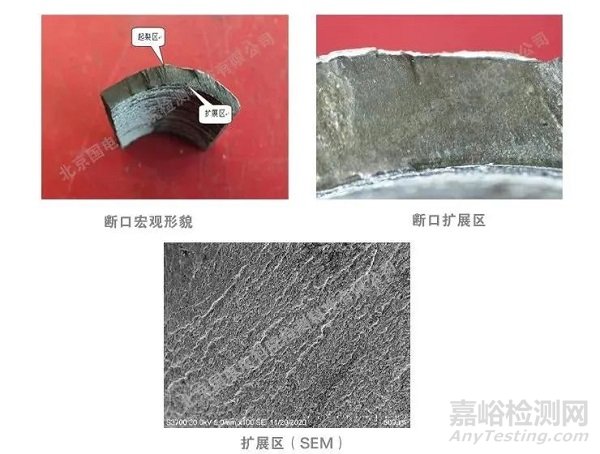

圖4 聯管支管開裂部位斷口宏觀及SEM微觀形貌
3冷陰極-DR透視分析
利用冷陰極X射線數字成像技術(冷陰極-DR技術)對聯管、各支管及角焊縫進行透視檢測，如圖5所示。
可以看出，聯管的3根支管角焊縫均存在不同程度的夾渣、氣孔及未焊透等焊接缺陷；聯管主管母材未見制造缺陷，支管母材內壁存在大量凹槽。

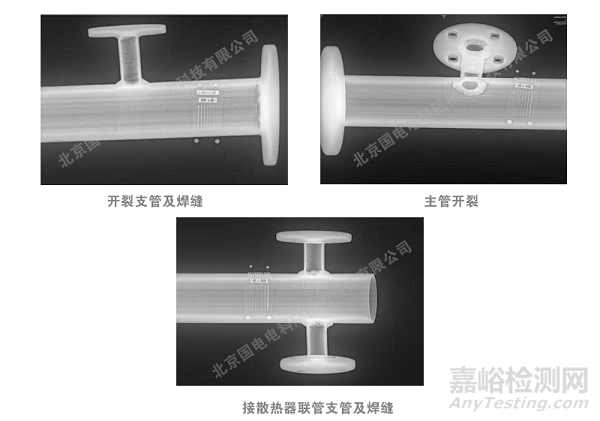

圖5 開裂聯管各部位的DR透視圖像
4化學成分分析
用SPECTROMAXx型臺式直讀光譜儀對開裂的聯管主管及支管分別取樣進行化學成分檢測，結果見表2。
可以看出，主管各主要元素的含量均符合標準對20鋼材質的要求；支管各主要元素的含量也均符合標準對20鋼材質的要求。

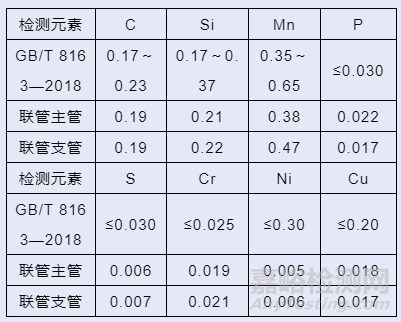

表2 聯管20鋼材化學成分檢測結果(wt/%)
5金相分析
自聯管開裂部位截取試樣對聯管母材及焊縫進行金相組織檢測。
主管的裂紋位于角焊縫的焊趾熱影響區，裂紋沿鋼管壁厚方向外寬內窄分布，說明裂紋起源于外壁的焊趾處，同時，裂紋較為平直呈穿晶斷裂特征，未見明顯的晶粒拉長塑性變形，裂紋內部未見高溫氧化情況。
鋼管母材的組織為鐵素體+珠光體，珠光體大部分沿鐵素體晶界分布，且珠光體存在一定程度的球化，母材中未見明顯夾雜物；鋼管內壁及外壁均存在100μm左右的全脫碳層缺陷組織，全脫碳層晶粒粗大。
焊縫的組織為索氏體+魏氏組織，基本正常，焊縫中存在夾渣及未焊透等缺陷，如圖6所示。

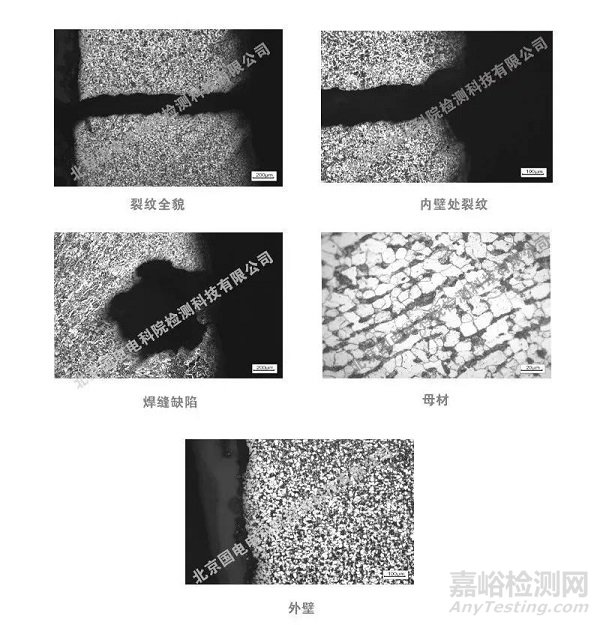

圖6 聯管主管各部位的金相組織
聯管支管的裂紋位于薄壁側近角焊縫焊趾的母材上，裂紋沿垂直于鋼管壁厚方向平直分布，內壁處與加工凹槽相貫通，裂紋也呈現穿晶斷裂特征，未見明顯的晶粒拉長塑性變形。
鋼管母材的組織為帶狀分布的鐵素體+珠光體，組織中未見明顯夾雜物，內外壁未見全脫碳層缺陷。焊縫的組織為索氏體+魏氏組織，焊縫中存在大氣孔等焊接缺陷，如圖7所示。
圖7 開裂支管各部位的金相組織
6 力學性能測試
自聯管主管上截取標準試樣進行常溫拉伸性能測試，結果見表3?？梢钥闯?，主管的強度及塑性指標符合標準要求；支管由于尺寸所限，無法進行拉伸性能測試。

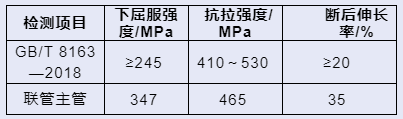

表3 聯管主管20鋼常溫力學性能測試結果
7強度校核計算
依據聯管中油介質的最高參數，即最高油位時油溫為110℃，壓力約為0.118385MPa，參考承壓部件強度校核計算公式對聯管主管及支管的壁厚進行校核，以確定其實際壁厚是否滿足使用要求。
式中：δt為理論計算最小壁厚，單位為mm；P為介質最高工作壓力，單位為MPa；D0為鋼管的外徑，單位為mm；ψmin為最小減弱系數，本算例結合實際開孔減弱程度選用0.75；[σ]為管材的許用應力，單位為MPa，即20鋼材料在110℃時的許用應力，利用查表及插值法計算得出為137MPa。
分別將聯管主管及支管的外徑尺寸代入上述公式，經計算得出聯管主管需要的理論計算最小壁厚為0.05mm，支管需要的理論計算最小壁厚為 0.02mm；而主管的實測最小壁厚為4.1mm，支管的實測最小壁厚為2.1mm。因此，加上腐蝕附加厚度、厚度負偏差及工藝厚度減薄值等附加厚度尺寸，聯管主管級支管的實際壁厚是能夠滿足使用要求的。
2. 綜合分析評價
從開裂形貌分析，聯管上的2處裂紋分別位于接高壓測裝的支管角焊縫兩側的焊趾處。焊趾部位由于明顯的非圓滑過渡的變截面結構，會形成大的應力集中現象。而從主管和支管開裂部位的斷口上均可以觀察到明顯的疲勞條帶，說明主管級支管的開裂模式為疲勞開裂。
從焊接工藝分析，通過肉眼觀察及冷陰極-DR檢測結果可以看出，聯管的各支管角焊縫均存成型不良、填充量過多，焊趾處變截面尖銳現象，還不同程度存在夾渣、氣孔及未焊透等焊接缺陷，說明焊接工藝及操作存在不良。
從化學成分分析，聯管主管及支管的化學成分均符合標準對20鋼材質的要求，可以排除材質錯用的情況。
從金相組織分析，聯管主管的裂紋起裂于支管角焊縫的焊趾熱影響區，呈穿晶斷裂模式，未見明顯的晶粒拉長，符合疲勞開裂的微觀組織特征。此外，主管內外壁均存在100μm左右的全脫碳層缺陷組織，表層全脫碳層的存在會嚴重降低管材的疲勞強度，當遇有循環的交變應力時易沿變截面、缺口等應力集中部位萌生疲勞損傷開裂。
從力學性能分析，聯管主管的強度及塑性指標符合標準要求；支管雖由于尺寸所限無法進行拉伸性能測試，但從其金相組織分析，其力學強度也能滿足要求。
從運行工況分析，電抗器C相在運行過程中存在嚴重的振動現象，經現場測試與聯管相連接的箱蓋處的最大振幅達到58μm，且振動頻率高。如此高頻高幅值的振動傳遞到聯管上會在應力集中嚴重的支管角焊縫處形成大的交變應力，易引發沿焊趾部位開裂的疲勞開裂損傷。
3. 結論及建議
1結論
此次1000千伏電抗器C相儲油柜聯管開裂泄漏的主要原因為，電抗器C相在運行過程中存在嚴重的振動現象，使得與其相連接的聯管在振動工況下承載持續的循環交變載荷，致使在聯管上應力集中的支管角焊縫焊趾區域形成大的交變應力。
同時，聯管內外表層均存在明顯的全脫碳層缺陷，降低了管材的疲勞強度，在大的交變應力作用下于應力集中的焊趾部位形成疲勞開裂，在振動工況下疲勞裂紋不斷擴展直至貫穿管壁進而引發聯管的開裂泄漏。
2建議
針對于上述造成1000千伏電抗器C相儲油柜聯管開裂泄漏的原因，對1000千伏特高壓變電站1000千伏電抗器儲油柜主聯管提出如下三點防治建議以供參考：
首先，應采取有效措施如加裝約束或減振阻尼器等方式有效改善聯管的振動工況，振動工況不消除，聯管開裂損傷難以徹底根除。
其次，應提高聯管的材料等級以提高管材的抗疲勞能力，所選管材確保不存在脫碳層等缺陷，同時，應結合電抗器的工況條件，對低溫區域建議選用含有適量鎳(Ni)元素的低溫用鋼制作聯管。
最后，可通過使用三通管件代替支管角焊縫結構來降低主管與支管連接處的應力集中程度，以避免再次發生類似的開裂失效。
