目前國外已經有三款便攜式的血液透析設備上市，分別是NxStage System oneTM，Physidia S3以及 QuantaSC+TM，解決了患者每周需要數次往返于家庭和醫院的問題。上述三種上市設備屬于現有透析機的小型化，使用一次性的透析液進行治療，流程操作簡單，患者只需要進行簡單的培訓即可在家中自己進行透析。



除了上述方法，還有透析液再生型血液透析設備，該設備體積可以做到更小，便攜更高，但是目前尚未有產品獲批上市。從文獻檢索中發現，由荷蘭腎臟基金會主導的PAK的研發與美敦力公司研發的PAK均已經進行到臨床試驗階段[1]。PAK通過增加治療頻率可以使每周Kt/V達到要求。



RedyTM機器的SorbTM柱是一個基于吸附劑的典型例子，透析液的再生需要四個化學活性層：活性炭吸附劑、固定化脲酶、陽離子交換劑和陰離子交換劑（如下圖所示）。活性炭吸附劑在去除所有尿毒癥毒素方面非常有效，甚至去除蛋白質結合的尿毒癥毒素，如對甲酚硫酸酯和吲哚基硫酸酯，以及HPO42-，基于該設備透析液再生技術的應用，已有超過600萬例臨床治療，后因耗材費用負擔過高，并沒有大面積推廣[2]。





圖.結構示意圖



1.1 透析液再生型透析設備

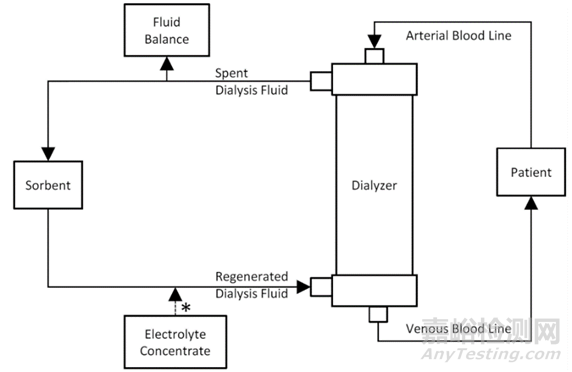

透析液再生型設備與傳統設備的最主要區別是，透析液與血液進行物質交換后，在經過吸附模塊時，透析液中的尿素等有毒物質被吸附材料吸附或分解，從而獲得再生透析液，重新與血液進行物質交換，循環往復，直至治療結束（如下圖所示）。透析液再生型設備可以進一步減小透析設備的體積，并且不需要額外的水處理系統。

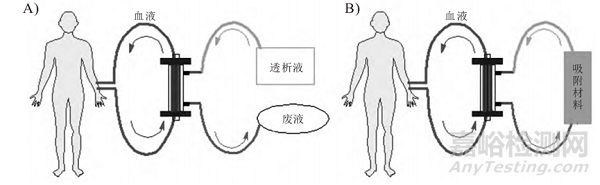

圖.傳統血液透析透析液的循環方式與再生型對比[3]



通過上述治療思路我們可以發現，再生型血液透析設備的核心有兩個：

1、尿素等有毒物質的吸附材料或催化材料；

2、該吸附材料的吸附效能以及生物催化材料的效率或分解能力

正常人攝入的蛋白質和其他含氮營養物質經過代謝轉換成尿素，通過血液運輸?shù)侥I臟，最后通過尿液排出體外。根據當天蛋白質的攝入量，成年人每日排出體外的尿素量可達240-470mmol。人體對于輕度升高的尿素濃度是可以耐受的，但尿素濃度超過20mmol/L則會產生毒性，透析設備的作用就是清除每日產生的尿素，然而尿素是一種非常不活潑的化合物：在生理pH值下不帶電荷，微量的分解產物為銨離子和氰酸根離子。氰酸根離子可以在酸性條件下與水進一步反應，形成二氧化碳和氨氣，在生理?xiàng)l件下，氰酸根離子與水的反應非常緩慢，分解產物為銨離子和氰酸根離子[4]。如何更有效的去除尿素是再生型設備核心。

以下介紹幾種文獻報道的尿素清除方法：



一種是使用脲酶將尿素催化分解：有研究表明在聚丙烯腈中空纖維表面經戊二醛并與脲酶共價鍵合進行修飾，固定化脲酶對pH的穩定性高于天然酶。固定化脲酶在pH=7重復使用15次后保留86%的初始活性。在4℃和pH=7儲存42d后，固定化脲酶在pH=7和37℃下4h后可水解初始濃度為15%的尿素，而天然脲酶幾乎失去了催化能力。通過體外透析證實了使用脲酶固定化透析器去除尿素的速度比普通透析器快2倍。此外，通過將尿素酶固定在透析器上，尿素清除率隨著透析液速度的增加而提高[5]。

由于酶促反應的副產物、尿素轉化能力的限制、鈉濃度的調節等原因，對處理時間和效率的調節仍然存在一定的困難。

另一種是使用吸附材料直接通過共價或非公價等方法與尿素成鍵，從而達到清除的目的；主要的吸附劑包括無機物基吸附劑（如活性炭、硅、沸石）、殼聚糖基吸附劑、分子印跡聚合物基吸附劑和含（多）羰基化合物的吸附劑。

研究最早最多的無機物基尿素吸附劑是活性炭（AC），它是一種炭化活性材料，AC能吸附60 ~ 21,500 Da分子質量的尿毒癥毒素，但在體溫下幾乎不能吸附尿素[6]?？赏ㄟ^適當降低溫度來提高吸附量。然而，由于人體溫度的限制，無法過低降低溫度，故由此法得到的尿素吸附容量仍然較低。

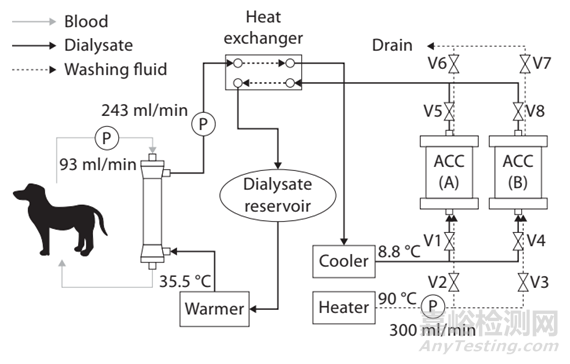

有文獻研究為了活性炭增強HD的充分性，開發了一種冷透析液再生系統(CDRS)，每次治療的透析液容積低至10升。該系統的獨特之處在于利用2個活性炭吸附柱(AC)并行交替吸附和解吸，以提高尿素脫除效率，并且作者也證明該系統在體外可以達到血液透析的臨床效果。如下圖所示[7]。但后續該研究人員并沒有進一步的開發成品設備。

殼聚糖是應用比較廣泛的生物大分子，在藥物遞送系統、組織工程、傷口輔料等方面均有應用，其分子結構可以與尿素、蛋白質、核酸等多種生物分子中的集團形成氫鍵和偶極作用進而具有吸附能力。目前研究通常先用金屬離子與殼聚糖配位結合，戊二醛進行交聯，進而提高對尿素的吸附能力（如下圖所示），但是在實際應用過程中金屬離子的浸出是一個值得重視的問題[2]。

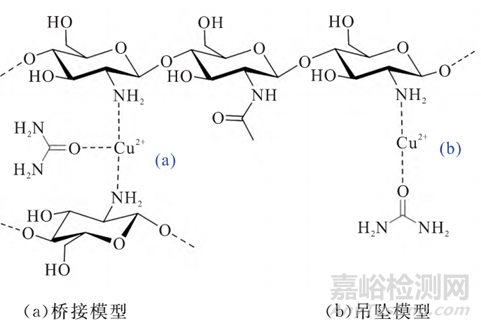

圖.銅離子與殼聚糖和配位模型



分子印跡是一種相對新穎的技術，用于合成與模板分子（如尿素）在形狀、大小和結合位點方面具有互補性的聚合物。分子印跡聚合物制備過程主要包括以下幾步：首先，模板分子和互補的功能單體通過共價或非共價結合形成可逆復合物；隨后，可逆復合物與過量的交聯劑聚合，使可逆復合物固定于聚合物基體。當模板分子從聚合物中移除時，剩下的結構就與模板分子互補。最后獲得的聚合物可以選擇性吸附溶液中的模板分子。



除上述吸附方法外，尿素的電氧化和光催化氧化也在發展中。



1.2 可穿戴透析設備

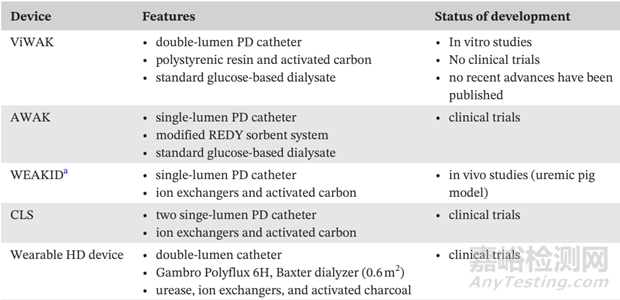

可穿戴人工腎（wearable artificial kidney，WAK）的概念起源于連續非臥床腹膜透析（CAPD）。真正的可穿戴設備必須是輕便的，并且在很大程度上獨立于墻上的電源插座。目前研究中除了可穿戴的血液透析設備，還有可穿戴的腹膜透析設備。通過文獻檢索如下表所示[8]（以下內容僅討論血液透析設備）。



從20世紀末期開始，隨著微流體技術和納米制造技術的進步，第一個用于替代腎臟治療的 WAK以電池供電，在8h內肌酐和尿素的總移除量分別為1g和12g，質量小于5磅（約2.27kg），可作為腰帶佩戴，且可安全、連續運行168h，并于2005年首次在豬身上完成可行性、安全性和有效性測試[9]。

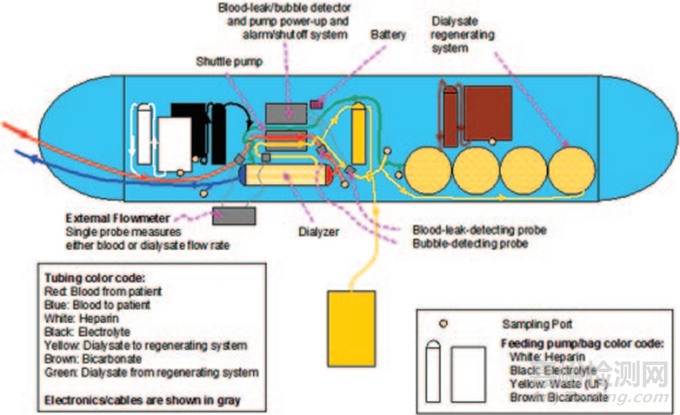

WAK的工作原理圖如上圖所示[10]，使用商用電池驅動微泵(ambIT, Sorenson, Salt Lake City, UT)從雙管腔導管(紅色)中抽取的血液與從儲液器(白色)中提取的肝素進行抗凝，并通過WAK泵的血液通道(灰色)循環進入透析器(AN-69 0.6 m2)，Hospal、法國)。血液回流到雙腔導管的靜脈側(藍色)。在ambIT泵從另一個儲液庫(黑色)注入含有鉀、鈣和鎂的溶液后，清潔的透析液(綠色)進入透析器。透析液以逆流的方式循環到血液中，并出口(黃色)進入WAK泵的透析液通道。另一個ambIT泵將預定量的透析液(黃色)移到收集袋中。其余的透析液通過一系列含有吸附劑(黃色)的罐(在實驗室設計和制造)，其中含有脲酶，磷酸鋯，含水氧化鋯和活性炭。位泵將含有碳酸氫鈉的溶液從儲液器(棕色)注入透析液。然后，透析液返回到透析器(綠色)。



WAK產品2016年通過美國食品和藥品管理局(food and drug administration,FDA)批準進行臨床試驗，該研究旨在招募10名患者使用WAK進行 24小時HD。



在研究過程中，所有受試者血流動力學保持穩定，無嚴重不良事件發生。所有受試者的血清電解質和血紅蛋白在治療期間保持穩定。流體的去除與規定的超濾速率一致。平均血流量為42±24 ml/min，平均透析液流量為43±20 ml/min。24小時內尿素、肌酐和磷的平均清除率分別為17±10、16±8和15±9 ml/min。β2-微球蛋白平均清除率為5±4 ml/min。在7名受試者中，5人完成了計劃的24小時研究治療。由于透析回路中二氧化碳?xì)馀葸^多、血液和透析液流量變化等設備相關技術問題，試驗在第7個受試者后停止[11]。



2021年獲批美國專利的 WAK 3.0質量僅為2磅（約0.91kg），可模仿正常腎臟連續、均勻地清除毒素，對患者幾乎沒有飲食限制[12]。





圖.wak3.0實物圖



1.3 植入型透析設備Implantable artificial kidneys(IAK)

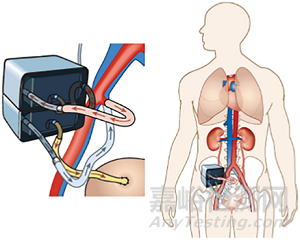

如下圖所示是可植入型透析設備示意圖[13]。IAK的研發設想源于一種體外裝置—腎小管輔助裝置(renal tubule assist device，RAD)。IAK的生物反應器期望將 RAD 做到小型化、可植入化。RAD將非自體人近端腎小管上皮細胞(proximal tubular epithelial cells，PTEC)接種在透析器中空纖維的內表面。治療時，連續靜脈血液濾過治療與RAD細胞治療相結合，血液通過血液濾過裝置，超濾液通過RAD中空纖維內部。使用RAD可以降低小溶質清除率，重新處理已經清除的廢水，并將一半廢液返回到循環中，但是PTEC的生產、儲存和運輸限制了進一步的進展[14]。



IAK設備相較于帶有針、導管等的體外設備有更低的血流阻力。IAK設備可以使用自身血壓作為驅動力，從而避免了對人工血泵及其相關能量供應的需要。但是由于血栓形成等并發癥可能會危及生命，需要選擇性或甚至緊急手術來替換/修復，因此植入設備產品安全水平要求極其嚴格[8]。



1.4 再生型透析設備研發公司



Nextkidney

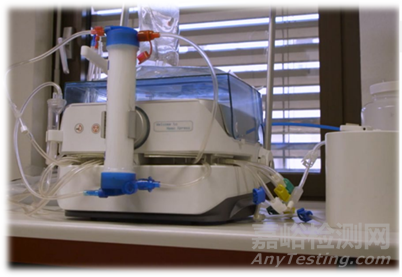

Nextkidney產品圖如下所示：



產品特點：

目前最小和最輕的家用血液透析裝置(小于10kg)；

患者操作簡單方便，可拆卸片在整個治療過程中指導和告知患者；

每次治療使用更少的透析液 (5-6升)；

兼容所有電源插座可以在任何地方使用，無需事先的電氣干預；

使用循環吸附技術不需要水凈化系統；

方便多種治療方式可用于白天和晚上治療。



Medtronic

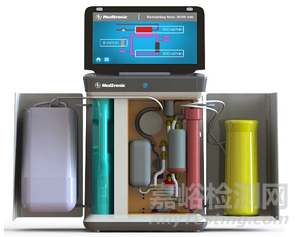

美敦力在吸附透析上的專利布局最早可追溯到2013年，其產品在2017年獲CFDA醫療器械綠色通道，并且在成都建立了生產基地和培訓中心，但產品一直比較神秘，至今仍未進入臨床和商業化階段。2022年5月DaVita與Medtronic宣布聯合成立子公司，美敦力將剝離RES業務并注入子公司，兩大巨頭聯手押注吸附透析賽道，美敦力產品圖如下所示：



心光生物

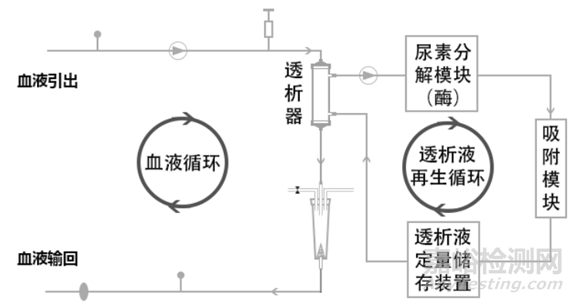

心光生物是目前國內資料可尋的主做家庭血液透析設備初創公司，其核心技術壁壘在尿素分解模塊上的創新，采用透析液再生系統：尿素分解模塊(酶) + 吸附模塊，原理如下圖所示：







據創始人融資路演介紹，其自主研發的X-便攜式血液透析機的產品特點包括：



設計簡化，不含水處理系統和復雜超濾控制系統；

產品便攜，小于10Kg，無需水源，無需改造水電路；

多重安全保障，含遠程監護，報警系統和遠程交互系統；

操作方便，耗材一體化設計，操作全自動化。





參考文獻：

[1] Van Gelder MK，Mihaila SM，Jansen J，et al. From portable dialysis to a bioengineered kidney[J]. Expert Rev Med Devices，2018，15(5)：323-336.

[2] Association for the Advancement of Medical Instrumentation (AAMI). Sorbent-based regenerative hemodialysis systems.AAMI TIR77. 2018;1–31.

[3] 李茂云,禹虹,蔣依凡,聶淑慧,郭勇.可穿戴人工腎再生透析液中尿素清除策略[J].杭州師范大學學報(自然科學版),2022,21(04):349-356.

[4] 李茂云,禹虹,蔣依凡,聶淑慧,郭勇.可穿戴人工腎再生透析液中尿素清除策略[J].杭州師范大學學報(自然科學版),2022,21(04):349-356.

[5] Lin CC, Yang MC. Urea permeation and hydrolysis through hollow fiber dialyzer immobilized with urease: storage and operation properties. Biomaterials. 2003 May;24(11):1989-94.

[6] Vanholder R, De Smet R, Glorieux G, Argiles: Review on uremic toxins: classification, concentration, and interindividual variability. Kidney Int 2003;63:1934–1943.

[7] Kim JH, Kim JC, Moon JH, Park JY, Lee KK, Kang E, Kim HC, Min BG, Ronco C. Development of a cold dialysate regeneration system for home hemodialysis. Blood Purif. 2009;28(2):84-92.

[8] Groth T, Stegmayr BG, Ash SR, Kuchinka J, Wieringa FP, Fissell WH, Roy S. Wearable and implantable artificial kidney devices for end-stage kidney disease treatment-Current status and review. Artif Organs. 2022 Sep 21.

[9] 鄭銳龍.可穿戴透析設備及其主要技術研究進展[J].醫療衛生裝備,2022,43(03):96-100+105.

[10] Gura V, Macy AS, Beizai M, Ezon C, Golper TA. Technical breakthroughs in the wearable artificial kidney (WAK). Clin J Am Soc Nephrol. 2009 Sep;4(9):1441-8. doi: 10.2215/CJN.02790409. Epub 2009 Aug 20.

[11] Gura V，Rivara MB，Bieber S，et al. A wearable artificial kidney for patients with end-stage renal disease[J]. JCI Insight, 2016, 1(8)：e86397

[12] Wearable Artificial Organs，Inc. Granted patent for the wearable artificial kidney（WAK）3.0[EB/OL]. [2021-09-10].https://www.businesswire.com/news/home/20210303006039/en/Wearable-Artificial.html.

[13] Fissell WH, Roy S, Davenport A. Achieving more frequent and longer dialysis for the majority: wearable dialysis and implantable artificial kidney devices. Kidney Int.2013;84(2):256–64

[14] 陳麗婷,宋明陽,趙建成,李雪梅.便攜式人工腎設備的研究進展[J].中國血液凈化,2022,21(06):385-388+397.
