今年8月，在雷軍2022年度演講中，小米發布全尺寸人形仿生機器人“CyberOne”，內部稱為“鐵蛋”。而就在幾天前，特斯拉宣布在9月30日推出人形機器人Optimus（擎天柱）原型機，馬斯克表示這是特斯拉今年“最重要的產品”。



根據中國電子學會發布的《中國機器人產業發展報告（2021年）》，2021年我國機器人市場規模約839億元，其中工業機器人市場規模約為445.7億元，占比53.1%；服務機器人市場規模約為393.3億元，占比約為46.9%。



　為了更好地推進國內機器人產業發展，建設機器人標準體系，由國家標準化管理委員會牽頭、多家檢測機構與機器人制造企業共同制定了GB/T 37284-2019《服務機器人電磁兼容通用標準發射要求和限值》。本文介紹了服務機器人EMC測試中的EMI部分的方法及要求。



一、試驗一般要求



　　1、服務機器人分類



　　服務機器人根據安裝方式的不同，可以分為【移動式服務機器人】和【固定式服務機器人】。



　　2、試驗條件及試驗項目，參考表1。其中，清潔機器人和空氣凈化機器人的EMC要求請參考第三節內容。



服務機器人類別	試驗條件	試驗項目
固定式服務機器人	工作模式	諧波電流、電壓波動和閃爍、傳導發射、輻射發射
移動式服務機器人	充電模式（本體+充電器）	諧波電流、電壓波動和閃爍、傳導發射、輻射發射
	工作模式（本體）	輻射發射
	回充尋找模式（本體+充電器）	諧波電流、電壓波動和閃爍、傳導發射、輻射發射
注意：工作模式測試狀態：服務機器人應在以絕緣支架支撐底部確保機器人懸空的狀態下，以60%~80%的最高速度或典型速度進行試驗，優先選擇典型速度。



表1 服務機器人試驗說明



二、測試項目



　　1、傳導發射



　　1.1 限值



　　1.1.1 電源端口傳導發射限值

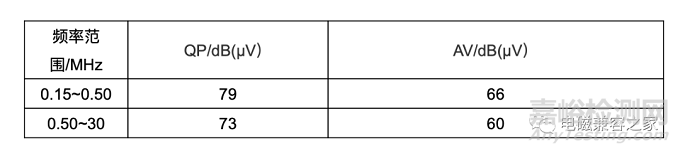

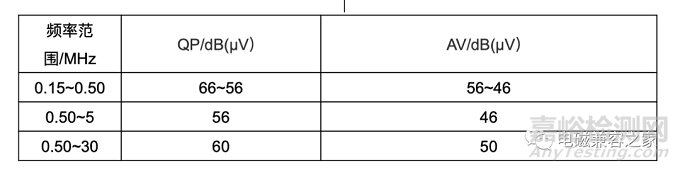

表2 電源端口傳導發射A級限值





表3 電源端口傳導發射B級限值



1.1.2 電信端口傳導發射限值

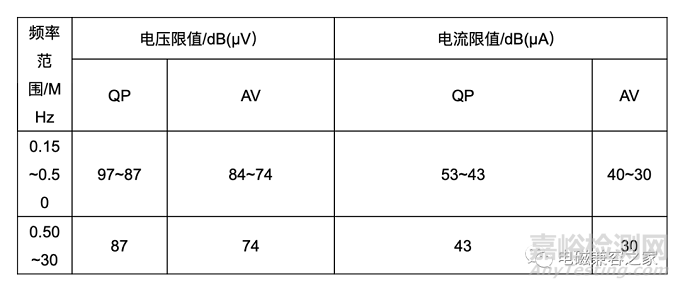

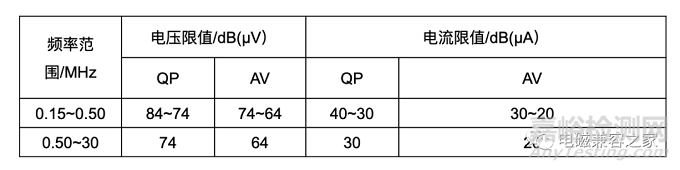

表4 電信端口傳導發射A級限值





表5 電信端口傳導發射B級限值



　1. 2 試驗布置

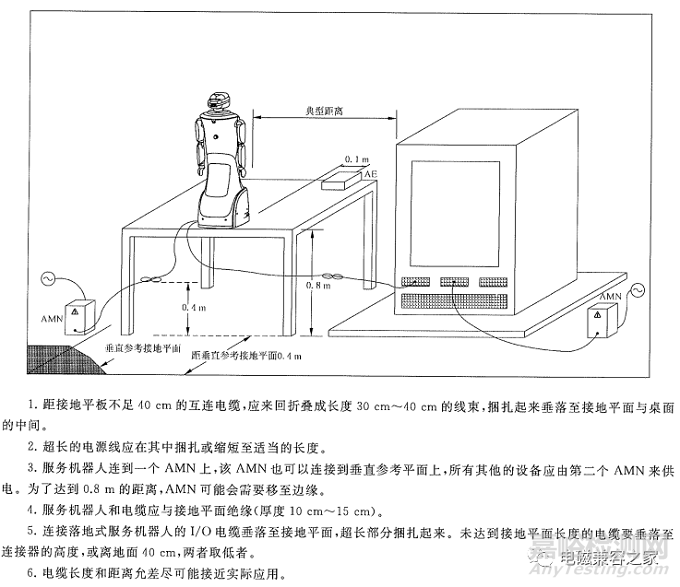

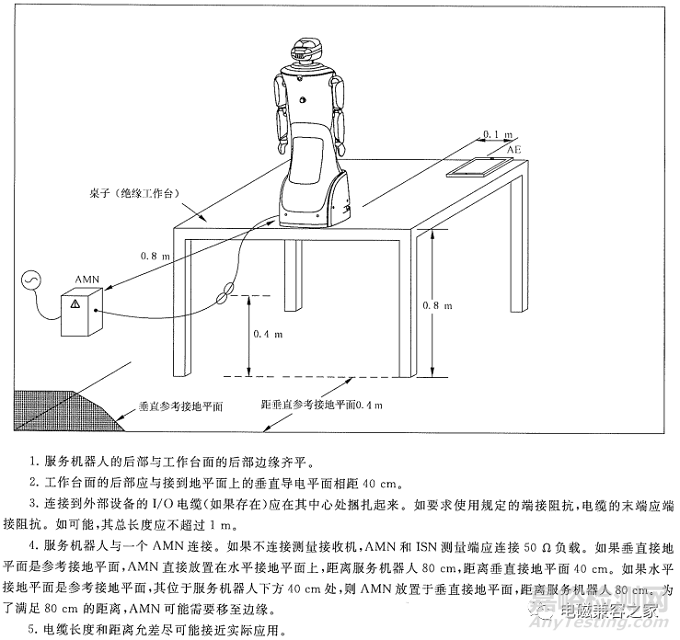

圖1 臺式服務機器人傳導發射試驗布置

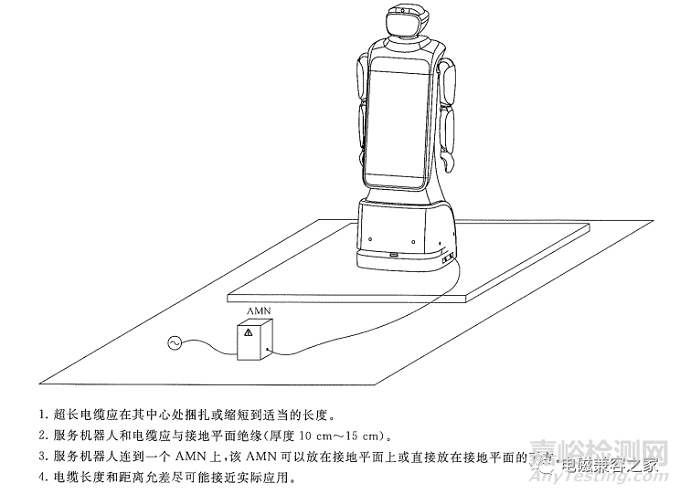

圖2 落地式服務機器人傳導發射試驗布置





圖3 組合式服務機器人傳導發射試驗布置



　　2、輻射發射



　　2.1限值



　　2.1.1 1GHz以下的限值



頻率范圍/MHz	10米測量距離	3米測量距離
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	40	50
230~1000	47	57
注：在過渡頻率處（230MHz）采用較低的限值。



表6 輻射發射A級限值



頻率范圍/MHz	10米測量距離	3米測量距離
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	30	40
230~1000	37	47
注：在過渡頻率處（230MHz）采用較低的限值。



表7 輻射發射B級限值



　　2.1.2 1GHz以上的限值



頻率范圍/GHz	AV/dB(μV/m)	PK/dB(μV/m)
1~3	56	76
3~6	60	80
注：在過渡頻率處（3GHz）采用較低的限值。



表8 輻射發射A級限值(3m測量距離)



頻率范圍/GHz	AV/dB(μV/m)	PK/dB(μV/m)
1~3	50	70
3~6	54	74
注：在過渡頻率處（3GHz）采用較低的限值。



表9 輻射發射B級限值(3m測量距離)



　　注：



　　1，如果服務機器人最高內部工作頻率低于108MHz，則測量到1GHz;



　　2，如果服務機器人最高內部工作頻率在108MHz~500MHz，則測量到2GHz;



　　3，如果服務機器人最高內部工作頻率在500MHz~1GHz，則測量到5GHz;



　　4，如果服務機器人最高內部工作頻率高于1GHz，則測量到最高頻率的5倍或6GHz，取兩者中較小者;



　　2.2 試驗布置

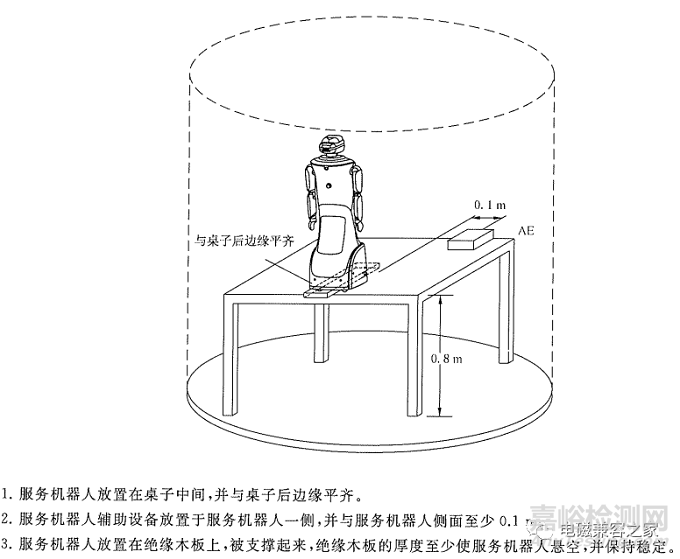

圖4 臺式服務機器人輻射發射試驗布置

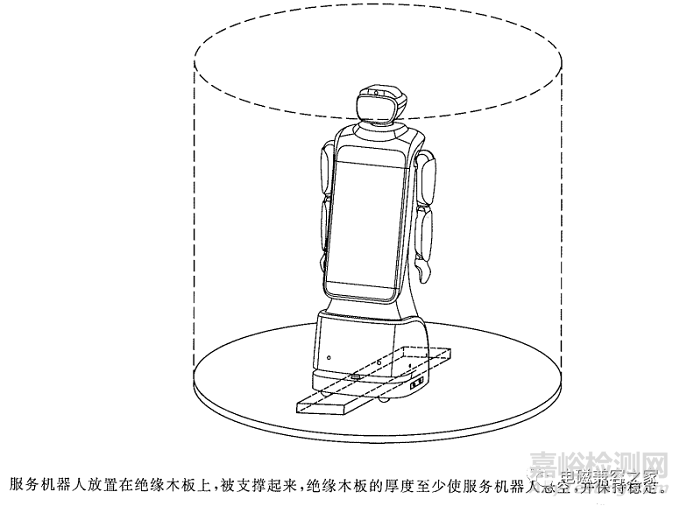

圖5 移動式服務機器人輻射發射試驗布置



　　3、諧波電流



　　3.1 限值



　　參考GB 17625.1、GB/T 17625.8規定的諧波電流發射限值。



　　2.3.2 測試狀態

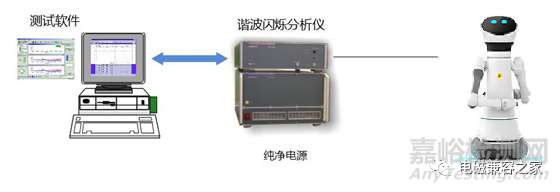

圖6



     4、電壓波動和閃爍



　　4.1 限值



　　參考GB/T 17625.2、GB/T 17625.7規定的電壓波動與閃爍限值。



　　2.4.2 測試狀態





圖7



三、清潔機器人和空氣凈化機器人的EMC要求



　　1、傳導發射測試限值

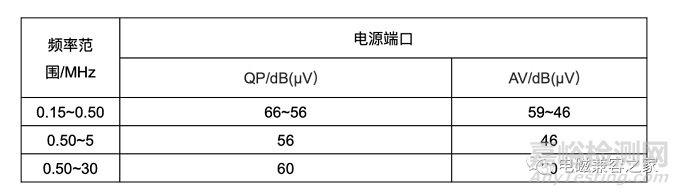

表10 電源端口傳導發射測試限值



　　2、30MHz~1000MHz輻射騷擾測量



　　按照方法A或B，對受試設備在30MHz~1000MHz頻率范圍內的發射進行評估，如圖8所示。

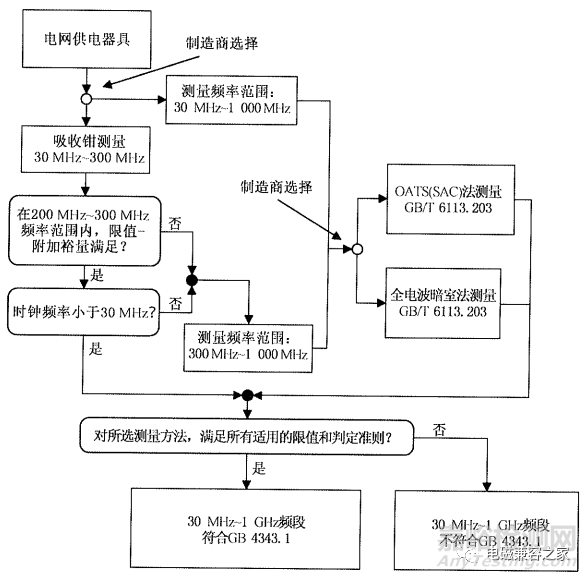

圖8 30MHz~1000MHz發射測量流程圖



　　A、在30MHz~230MHz頻段內，清潔機器人要滿足表11的限值。如果同時滿足A.1和A.2，則認為掃地機器人在300MHz~1000MHz頻段內符合標準要求，無需進行測試。



　　A.1 被測設備在頻率范圍為200MHz~300MHz的所有發射值低于限值(表11)減去相應裕量(表12);



　　A.2 最大時鐘頻率小于30MHz。



　　如果不滿足A.1和A.2的任一條，則需進行300MHz~1000MHz頻段的輻射測量(表13)，同時30MHz~300MHz需滿足騷擾功率的限值(表11)



　　B、30MHz~1000MHz的輻射騷擾限值如表13所示



頻率范圍/MHz	家用及類似器具
	QP/dB(pW)	QP/dB(pW)
30~300	45~55	35~45



表11 騷擾功率限值



頻率范圍/MHz	家用及類似器具
	QP/dB(pW)	QP/dB(pW)
200~300	0~10	-



表12 騷擾功率測量裕量



頻率范圍/MHz	10米測量距離	3米測量距離
	QP/dB(μV/m)	QP/dB(μV/m)
30~230	30	40
230~1000	37	47
注：在過渡頻率處（230MHz）采用較低的限值。



表13 輻射騷擾限值
