前言導讀



房顫為一種室上性快速性心律失常，伴有不協調的心房電激動和無效的心房收縮。房顫的心電圖特征包括：不規則的RR間期（當房室傳導功能未受損時）、沒有明確重復的P波和不規則的心房激動。



經體表心電圖記錄到房顫心電圖或單導聯心電記錄裝置記錄到房顫心電圖且持續>30s以上可診斷為房顫。



房顫的發作和維持受到觸發灶和基質的共同影響。有理論認為房顫早期由觸發灶驅動或者誘發，進而引起電重構、結構重構及神經重構。而“重構”使房顫更趨惡化，并得以持續發作。

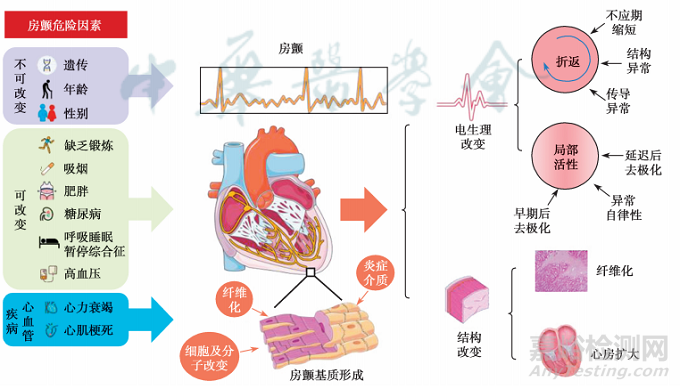

心房顫動發生機制示意圖 來源：中華醫學會



導管消融是治療心房顫動（房顫）的一線治療方法。導管消融策略是近年來備受心臟電生理關注的熱點之一，伴隨著新的消融技術和器械的應用，房顫導管消融療法不斷創新和突破。



絕大部分房顫的發生與肺靜脈的異常放電有關，因此導管消融治療房顫的主要方法是電學隔離肺靜脈，脈沖電場消融(PFA)是目前十分火熱的賽道。



脈沖電場消融概覽



脈沖電場消融(PFA)也被稱為不可逆電穿孔，是指在短時間內將高電壓電脈沖作用于細胞膜的磷脂雙分子層，導致跨膜電位形成，產生不穩定的電勢。細胞膜由此形成不可逆的穿透性損傷，產生納米級孔隙，進而引起細胞膜滲透率變化，破壞細胞內環境穩態，最終導致細胞凋亡，達到非熱消融的目的。



通過脈沖電場消融，“殺死”肺靜脈的前庭心房肌，使肺靜脈中的電位無法傳出，最終達到消除房顫。房顫的醫學名字叫心房顫動，它是最常見的一個心律失常，一般都是因為心臟里邊的電傳導系統出現紊亂而造成的。



與傳統射頻消融方式相比較，脈沖電場消融不需要依賴導管貼靠力便能造成廣泛的心肌損傷。這一點也有利于避免對鄰近的食管、冠狀動脈和膈神經等造成損傷。脈沖電場消融速度極快，常以毫秒為單位甚至更小，大大縮短了手術時間。



脈沖場消融的作用機制是不可逆電穿孔 (IRE)。與通過局部組織溫度導致細胞死亡的熱消融不同，脈沖場消融在組織細胞的特定電閾值之上施加超快速電脈沖，使細胞膜不穩定并形成納米級孔，導致細胞內容物排出，導致細胞死亡。

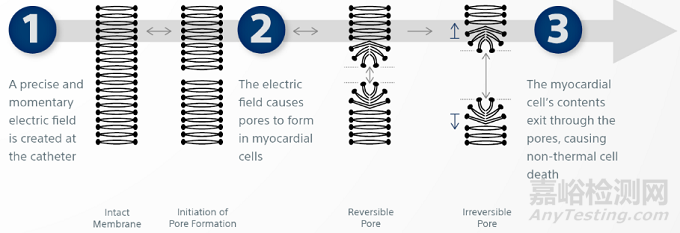

不可逆電穿孔原理圖



PFA市場概覽



根據弗若斯特沙利文數據顯示，中國房顫病人已超過1000萬人，在心臟電生理市場，衛健委心律失常介入質控中心的數據顯示：中國心律失?；颊呤褂孟谥委煹氖中g(shù)量從2014年的10.1萬例增長到2018年的15.2萬例，復合年增長率為10.7%。預計到2023年，手術量將達到33.6萬例，復合年增長率為17.3%。隨著手術量的增長，我國心臟電生理行業市場規模也已從2014年的11.3億元增長至2018年的33.3億元，復合年增長率達到30.9%，并預計到2023年，市場規模將達到123.2億元。



脈沖消融呈高成長性，被認為是下一代顛覆性消融技術，脈沖消融的問世給消融賽道帶來了更大的想象空間，新賽道已初步形成。



縱觀整個市場，波科、強生、美敦力等跨國械企均已開始布局相關產品管線，我國脈沖電場消融行業雖然處于市場早期，但已有多個企業爭相布局。例如，德諾電生理、玄宇醫療、惠泰醫療、艾科脈、洲瓴、錦江電子、捍宇醫療等企業均在近幾年才出現的PFA技術上有所押注。其中，德諾電生理、錦江電子相關產品還于今年上半年進入了創新醫療器械特別審查程序，有望緊隨波科、美敦力等巨頭之后上市，大有彎道超車之勢。



值得注意的是意大利電生理器械企業ElectroPhysiology Frontiers（EPF）推出了一種PFA創新醫療器械，該器械為一種易于使用的“單次”導管消融系統，以提供持久的消融并降低肺靜脈分離（PVI）后心房顫動（AFib）的復發率，能夠解決房顫消融導管存在肺靜脈血流阻斷、與肺靜脈前庭貼合性差、消融期間導管移動等問題，備受PFA賽道關注。本文即以ElectroPhysiology Frontiers為例，對脈沖電場消融器械展開分析。



認識EPF消融導管

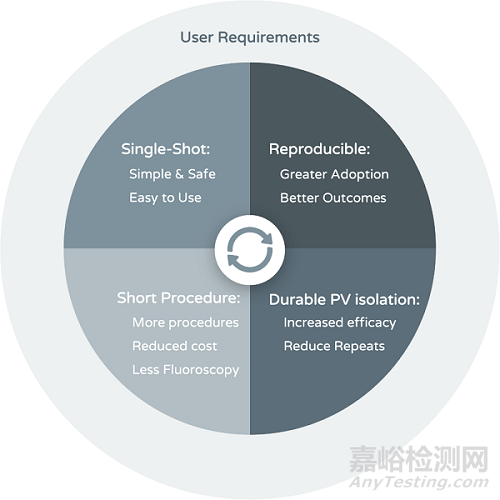

EPF消融導管是一款射頻消融（RFA）和脈沖場消融（PFA）通用的消融導管。主要是讓其滿足安全有效、易于使用，單次操作，手術是可以重復且高效，從而實現持久的消融。



EPF專注于設計一種安全，高效且易于使用的“單發”消融導管，以提供耐用和持久的消融病變。與基于球囊的設計不同，EPF的電極陣列不會阻塞肺靜脈血流或由于組織接觸不良而產生間隙的風險。





總結開來EPF消融導管具有如下優勢：

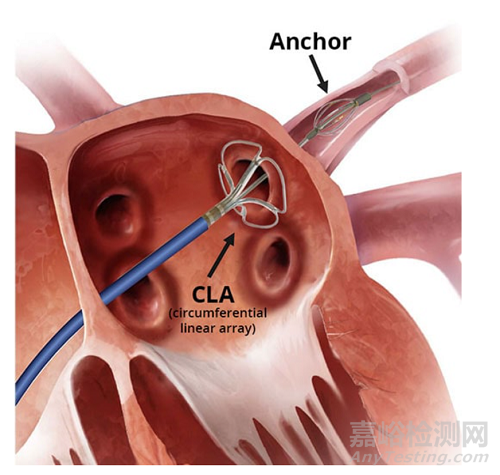

EPF消融導管具有如下特點：



1）用于射頻消融 （RFA） 和脈沖場消融 （PFA） 的設計

2）可膨脹錨，在消融期間讓消融導管更加穩定并改善接觸

3）環形電極（CLA），圓周線性陣列，具有更好貼壁性能

4）環形電極（CLA）和可膨脹錨距離可調

5）采用OTW導管設計

6）6 個錨、4 個 CLA（圓周線性陣列）和 2 個軸電極的電解剖映射 （EAM） 系統進行可視化



專利分析



本文筆者以ElectroPhysiology Frontiers消融導管為主要對象展開分析，如若獲取整個脈沖電場消融賽道相關專利信息，可與筆者取得聯系，共同交流學習。



1



公開/公告號	US10980597B2	申請日	2015-03-18
發明名稱	Ablation catheter and ablation apparatus
解決的技術問題	According to a particularly advantageous characteristic, the ablation elements, or at least the relative segments, can be selectively activated, as each is connected to its own specific generator, part of the ablation apparatus which also comprises the same catheter of the invention: in this way, the surgeon can advantageously choose which and how many of these to activate for repeating the treatment, which can therefore correspond solely to the areas that have not been sufficiently treated, avoiding re-treating areas of tissue that have already been treated correctly or areas at risk for the patient. In order to allow an optimum control of the energy supplied, according to an independent aspect of the invention, additional conductors are envisaged, which are useful for eliminating eddy currents that may be generated. This feature can be advantageously combined with those of the catheter described herein, thus providing an extremely precise ablation catheter in the treatment. In particular, but not exclusively, the ablation catheter of the invention is advantageously suitable for the ablation of the antrum of pulmonary veins for limiting or eliminating the atrial fibrillation phenomenon, thanks to the interruption in the electric currents induced by the veins themselves.
技術方案	An ablation catheter equipped with ablation petals having electrodes that are continuous over an outer circumferential portion of the ablation petals. The ablation catheter can be moved from a rest position, where the petals are housed in an external tubular body, to an operating position, where the petals protrude from the external tubular body.

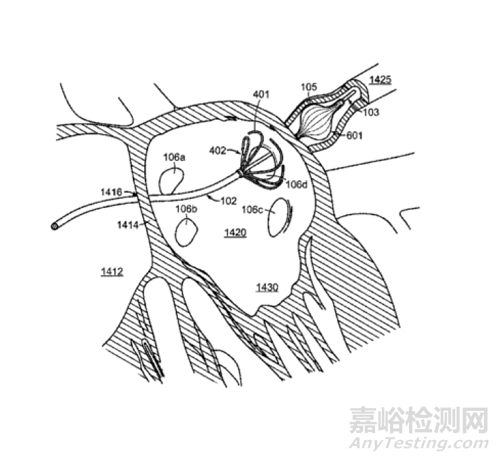

相關附圖



2



公開/公告號	US9924994B2	申請日	2012-11-01
發明名稱	Anchored cardiac ablation catheter
解決的技術問題	As a further feature of the apparatus and method, during catheter ablation procedures, Transesophageal Echocardiographic (TEE) Ultrasound is often used as a guidance tool for placing the ablator. The TEE instrument can also include an electrode for the return ablation energy circuit as described above. A minimally invasive device inserted into the esophagus can also contain one or more magnets, in which opposite-pole magnets can be included in the ablator device. Thus the TEE device can include magnets to enhance, or provide, the prime anchoring technique for holding the ablator against the target.
技術方案	An apparatus and method for performing cardiac ablations employs a catheter comprising an anchoring device and an ablating device to perform the ablations to electrically isolate the pulmonary veins and left atrium from surrounding atrial tissue. The anchor can comprise a balloon-type device, a stent-like device, a strut-like device, a spring-strut-like device, an umbrella-like device, a mushroom-like device, or other device that allows the catheter to maintain a position with respect to target tissue. The ablator can comprise a balloon ablator, an umbrella ablator, a pinwheel ablator, an umbrella ablator incorporating a cinch mechanism, a mushroom balloon ablator and a segmented balloon or pinwheel ablator. The anchor and ablator can also comprise a combination mushroom balloon anchor section and mushroom balloon ablator section. The anchor and ablator can include electrodes for measuring a conductance therebetween when in deployed position, so as to determine the effectiveness of the ablation.
相關附圖



結  語



誠如領域內人士共同認識的那樣，脈沖電場消融PFA逐漸贏得市場追捧，站上了細化發展的快車道，國內各大脈沖電場消融PFA廠商也必會將波科、美敦力、強生等領域內大廠作為重要的標桿和對照，聯動產學研醫生多方力量，不斷創新，推動我國脈沖電場消融PFA行業更好更快的發展，目前我國脈沖電場消融PFA廠商已具有和國外廠商具有齊頭并進的趨勢，相關知識產權問題也必將會成為各大脈沖電場消融PFA廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
