特殊口服固體制劑所包含的內容非常廣泛，所謂特殊，是指其代表多數是創新制劑，例如口服緩控釋制劑的部分產品：滲透泵片、微丸包衣、高分子凝膠骨架、顆粒包衣、微粒載藥；或者是給藥途徑的改良，比如：吸入劑、鼻腔給藥、透皮貼劑、植入劑、口腔膜劑、口崩片、微片載藥，或外用的直腸及陰道用藥等。另外還有近年來因?yàn)樗幬餅E用而應運而生的阿片類仿濫用技術。
本文主要分為四個部分：泡騰片發展趨勢；泡騰片優勢和劣勢分析；產品生產難點解析；目前較為先進的關于制粒、壓片、包裝的整體解決方案以及其目前的整體發展趨勢和連續化制造。
一、泡騰片發展趨勢
對于一款合格且有效的口服制劑，有效性和安全性是其主要考慮的因素。泡騰片的問世及其生產的要求，有其具有不可替代的優勢，也有其重點需要考核的點。包括：服用方便、療效快速、生物利用度高、劑量準確、質量穩定以及體現在患者依從度方面，包括產品口感、產品外觀和攜帶便利等。
作為可用于口服體內吸收同時可用于外用的一款劑型，泡騰片的發展，主要有這樣幾個值得記錄的里程碑：
- 1672年，酒石酸鉀鈉鹽合成和“產生泡沫的起泡粉”出現之后，泡騰散、泡騰浸膏劑和外用泡騰片劑相繼產生。
- 1904年，《大藥學百科全書》中報道了由碳酸氫鈉和酒石酸組成的泡騰劑，加入有效成分和香味劑等輔料，壓入鍍錫鐵皮干燥后，包入錫箔紙內。
- 1965年，最先在《美國藥典》（第十七卷）上提到泡騰片劑，但最先獲得泡騰片生產專利的是德國。
- 發展至今，泡騰片的生產技術和設備已經很完善。泡騰片進入中國市場差不多在80年代初期。
泡騰片在國內經過三四十年的發展，目前，國內開發的泡騰片類型有外用型和口服型，外用型一般為藥用，口服型分為藥用和保健兩種。
據國家藥監局?jǐn)?shù)據顯示，目前國內泡騰片批文數共223條，涉及77個品種，其中陰道用泡騰片規格數最多，48個品種為獨家獨規格產品。從這些數據可以看出，國內的泡騰片主要集中在外用劑型，或保健品類，如維C泡騰片等。呈現一個分散且相對定位不高的局面。其中吉林敖東、湖北東信藥業目前屬于生產品規較多的企業，而更多的企業，生產規?；蚱贩N數量并不是很大。
從產品類別而言，主要是化藥類產品，其次是中藥類泡騰片(金蓮花泡騰片、板藍根泡騰片、苦參泡騰片等)以及生物制品泡騰片，比如重組人干擾素陰道泡騰片等。
二、泡騰片優劣勢分析
泡騰片在中國市場的發展，與其具備的優缺點密不可分。從其優點而言，因其速溶于水，并通常添加了香精和調味劑，口感好，適合兒童、老年人以及吞服困難患者服用。另外其偏酸性，增加部分藥物穩定性和溶解性。由于崩解產生的大量泡沫增加了藥物與病變部位的直接接觸，更好地發揮其療效作用，可用于口腔疾病治療或外用型產品，如陰道或直腸泡騰片。
但是，在發展過程中，也有一些限制性因素困擾著其發展，如生產工藝復雜，難度大；包裝要求嚴格，防吸潮；需溶解后口服，不能直接吞服等。
三、產品生產難點以及整體解決方案
泡騰片產生氣泡過程并快速溶解的工作原理。
– 泡騰劑由可溶性有機酸和堿金屬碳酸鹽組成，其中一種通常是API。如果該混合物與水接觸，則形成二氧化碳。
所用酸和堿的典型實例包括：檸檬酸、酒石酸、富馬酸、己二酸、碳酸氫鈉、碳酸鈉、碳酸氫鉀、碳酸鉀
典型的反應過程是：
酸+碳酸鹽 →CO2↑ +酸性鹽+ H2O
例如：
檸檬酸+3NaHCO3 →3CO2↑+ 檸檬酸鹽+3H2O
作為片劑的分類，核心的工藝自然體現在片劑的壓制過程。一款產品在被壓制前，其原始物料和輔料是否適合于壓片，通常會有很多指標對其進行分析考量。包括：物料的水份測定、粒徑的分布、流動性、形變特性等物理性能。
通常作為壓片的初始物料，會通過以下幾種主要形式進行處理：
首先是粉末直壓，粉末直壓是目前生產環節最簡單，廠房占地最小的生產模式。但通常需要選擇可壓性較好的輔料如十水乳糖或直壓型微晶纖維素等，往往輔料成本也較高，且當流動性不好時，需要添加一定比列的硬脂酸鎂作為潤滑。目前在泡騰片生產領域，有較大比例的產品采用粉末直壓的形式進行生產。
藥物粉末，例如活性成分和賦形劑，通常含有廣泛的粒徑分布。造粒用于將細粉末轉化成尺寸一致的較大顆粒，這可以在隨后的生產步驟中更容易地加工。制粒是泡騰劑型開發和后期制造的關鍵步驟。作為制粒的主要形式干法制粒和濕法制粒，都較多的應用到片劑壓制的前期處理工序中。當然從生產的步驟上，干法和濕法顯然比粉末直壓形式多出了很多環節，且一般也需要最終再添加部分輔料等再進行總混。
1、制粒工藝
當物料的壓縮性低、可壓性差且流動性差的時候，想實現粉末直壓是不可能的。這時候，就需要制粒來改變物料特性。通過制粒工藝，改善其流動性、增加其堆密度、改變可壓性。同時還可以減少細顆粒的比例。
制粒前和制粒后，因改變了流動性，故物料的充填性會得到極大的改善。而充填性具體的表現影響即最終片重的差異度控制。故干法制粒和濕法制粒被用來對不適合直接壓片的物料進行處理加工。
壓片的過程，其實就是顆粒重組的過程，顆粒重組，英文成為Particles rearrangement。 從字面含義即可理解為，對顆粒的原有結構進行重新組合。影響到顆粒重組的主要因素，包括了顆粒的粒徑分布、形狀和相互摩擦力等。
干法制粒的過程，是利用兩個輥壓輪，對經過其的粉末狀或顆粒狀物料進行擠壓，使其成型帶狀或塊狀物，是通過壓力的方式使物料進行一定結合，其后在通過研磨整粒將其制成約定尺寸的顆粒。
當涉及更具反應性的泡騰產品的制造時，由于泡騰組分在沒有鈍化的情況下被壓實，因此它不太適合。該鈍化步驟對于穩定反應性成分并在制造、運輸和儲存期間保持產品質量很重要。因此，需要更先進的技術來加工顆粒用于泡騰片的生產。(鈍化形成顆粒表面的氧化膜)
濕法制粒的過程
在濕法制粒過程中，通過噴液即粘合劑（如聚乙烯醇、羥丙基甲基纖維素、改性淀粉、明膠等）將物料進行潤濕后通過連續攪拌使其成團，再通過旋轉剪切刀對其進行高速率的切割制成較小的粒狀物。其后通過整粒、干燥完成制粒的過程。
不同工藝，其各有優劣勢。
比如粉末直壓，雖然成本環節較少，但因其對輔料要求高且需要處理工序，另外添加糖醇用于增加化學穩定性但會導致生物利用度的下降。目前僅限于在食品類泡騰片采用。
干法制粒無法有效在顆粒表面形成鈍化后的氧化膜，后續壓片后難以完全溶解，口感較差。濕法制粒主要因?yàn)樯a(chǎn)能耗高且采用有機溶劑后需要考慮防爆等需求。
以上所述的所有生產模式，均需要低濕環境(相對濕度<15%)，因此會增加生產成本、職業防護要求。
所以較為推薦的是一步制粒工藝，即流化床制粒技術。流化床制粒，因其工序相比封閉、對環境溫濕度要求較低，物料混合均勻且制粒后顆粒的密度相對較低，在泡騰片遇水后的快速溶解。
流化床，其核心的組件或單元一般而言，分為三大部分，其一是底盤系統，即氣流分配板，按技術類型劃分，又可分為烏斯特Wuster導流柱形式，以及不含金屬導流柱形式的底盤類型，其發展一般被認為從絲網結構到機械沖孔式底板再到激光開槽或開孔形式。簡單而言，從早期的無法確定孔徑的絲網結構，發展到現在主流的精準開孔、開槽的加工工藝。
烏斯特導流柱，目前主要用于底噴包衣技術制備微丸等。第二的核心組件是噴液系統，即我們通常所說的頂噴噴槍、底噴側噴噴槍。結構一般包括兩部件或三部件噴槍結構，一般均是通過氣壓對粘合劑液體進行霧化進行噴射。第三個核心組件就除塵過濾系統，其包括了管式過濾器、帶式過濾器等，一般采用反吹確保過濾器不被堵塞可持續使用。
目前市面上常見的幾種流化床制?；虬录夹g(shù)中，比較有代表的分別為：
頂噴式制粒，其利用底部絲網或孔狀底盤承載物料，顆粒隨空氣運動而被托起，因絲網或孔無法對空氣運動進行定向，物料在運行過程中，呈現無序狀態。同時由于物料向上、粘合劑向下，對向的運動方式，會造成過濾袋容易出現堵塞、粘合劑不均勻、噴槍易堵塞等問題，制粒效率較低。
烏斯特底噴技術，包括一個“上升床”，即利用金屬套筒內的較高氣流量使物料被向上托起，一個“下降床”即金屬套筒外的較低的氣流量使物料通過重力自動下落，并在托起的過程中，采用自下而上的噴槍形式對運動中的物料進行噴射，實現顆粒/微丸的包衣過程。主要出現問題是金屬套筒內易形成靜電堆積，導致物料結塊，另外較大的流化床，需要數個甚至多達20個金屬套筒，噴液的均一性是最大的挑戰。
底噴制粒，目前使用的第三代技術，底噴包衣無金屬導流筒技術的應用，在很大程度上改變了制粒效率和顆粒均勻度問題。底噴制粒技術，一般采用受控螺旋風對物料進行定向托起。如Romaco的專利技術，采用了環狀導流板，利用環與環的間隙進風，物料隨風有序運行，顆粒飽滿，均一性高。且無論流化床大小，均采用單一環狀噴槍，杜絕了包衣液或粘合劑噴射不均勻的現象。
關于噴槍技術的對比。

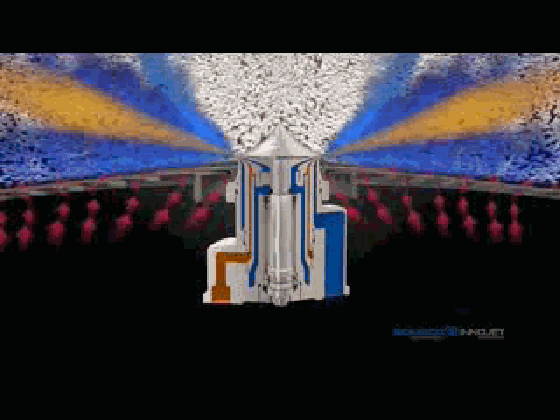

以Romaco為代表的旋轉式噴槍，其包括了噴槍的進液和進氣管路，并通過壓縮氣體的較大壓力和流速將包衣液在噴口處瞬間霧化噴射?？梢娖溥M(jìn)氣和進液都是采用環間層次。在物料運行過程中，到丸芯因重力降落時，正處于噴槍前端，因此其包衣效率高，而干燥行程更長。比如做空白丸芯載藥，增重比例相對要高很多。
Wuster金屬導流筒結構形式的底噴技術。在物料通過下降床下落后，會形成較多的堆積，下部的顆粒通過導流柱底部形成的微負壓流動進入導流筒內，而大量的物料會在進入之前受到重力擠壓，同時由于干燥的行程短，濕顆粒在此就不斷板結，最終就形成了所謂的“榻床”現象。即物料行程環狀結塊，生產過程不得不終止。同時，由于噴槍采用錐形開口向上發散，在噴槍口的液滴較大，易粘結物料形成噴嘴堵塞或節須。
通過Romaco的流化床一步制粒工藝，我們可以看出，傳統制粒工藝片面的變化較為明顯，在制粒過程中，因干燥形成長，造成較多的二氧化碳提前釋放，片面出現可見麻點。而通過鈍化反應形成一定氧化膜后，片面的變化可被忽略不計。該測試的條件是將藥片在經過鋁箔密封包裝后，在進行90℃和持續60分鐘的加速試驗后得出。
同樣，在拆袋之前，因?yàn)槎趸嫉奶崆搬尫牛b袋會鼓起。
2、壓片工藝
那么，當擁有了好的顆粒，接下來壓片是否就變得簡單了呢？對于泡騰片的生產，壓片的過程中，沖具是尤為關鍵的一點。對比普通藥片，泡騰片，由于其片面較大，物料易吸潮等特點，在壓片過程中，往往會出現裂片、碎片、粘沖等一系列問題。首先來看壓片的整個過程。

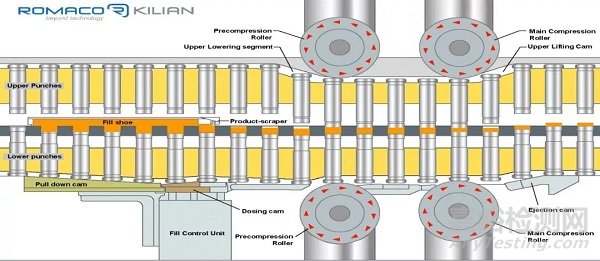

旋轉式壓片機的運行過程和原理。壓片機包括了填料器、定量的填料導軌、兩組壓輪（分別為預壓和主壓?jiǎn)卧┮约白詈蟮某銎鳌?/span>
為了確保所有的片重均勻，即在一定條件下控制所含藥物的含量均勻，我們需要對優化流動性后的物料充填進行控制。一般而言，在Romaco的壓片機中，通過5個運行工序可完成藥片的壓制。
①通過導軌下拉沖具，實現過量填充，其目的是為了避免中模頂部物料平面出現離心傾斜或表面張力影響中模內物料總量。
②重新定位，即快速將多余物料頂出，即下沖向上運行2mm，實現按工藝確認的填料深度調節。去除掉多余的物料后，中模內的總量即非常準確并可重復。
③而后進行到預壓和主壓，最終通過下沖再次上提，將中模中定型的藥片排除完成壓片過程。
再來看一下這五個運行工序在壓片機的具體位置。請記住兩點，一是重新定位填充對片重控制尤為重要，其二是，不要忽視預壓的重要作用。
在泡騰片的壓制缺陷中，比較常見的即出現裂片、掉邊等情況。電鏡掃描的圖片可以看到明顯的斷裂層存在。一般而言，這有兩個原因?qū)е氯毕莸漠a(chǎn)生。其一是中模內顆粒在受壓力時，空氣來不及在瞬時被排出，空氣存在于縫隙內，即會造成片面殘缺。其二是由于壓制過快，即瞬時的壓制超出了顆粒的脆性范圍，導致物料無法很好的結合而產生破裂。
物料的壓制變化
我們可以把顆粒的形變籠統分類為彈性和塑性兩種，彈性形變物料受瞬時壓力后，會有較大的反彈形變，塑性形變物料則易于定形。當壓制力超出了物料的脆性時，即顆粒或晶體的纖維被擠壓斷裂時，對物料造成脆性破壞。因此，壓制過快會導致顆粒的破碎，從而造成塑性形變降低，最終物料受壓回彈。
在什么情況下，會說壓制過快，或如何改變壓制過快的事實，這與沖具息息相關。這是目前歐洲標準的沖具規格，一般分為4種中模，和2種沖桿。沖桿的區別主要在于其“蘑菇頭”的大小。先記住這個差異，稍后還會提到一個關鍵的參數和指標，與其相對應。
除了目前所用到的歐洲標準，還有美國標準和中國國標。國標目前主要也是參照了歐標來定。除了標準沖具以外，還有大量的非標沖具、定制沖具。其存在包括歷史原因和解決要求的定制型沖具。
如目前Romaco旗下壓片機Kilian在壓制泡騰片時，除常規的歐標EU-D沖具外，還會用到定制的F441或者28/41沖具。其最大的區別就是沖桿頂部蘑菇頭平面的直徑。最大的28/41沖具，其最大的平面直徑達到27mm，是EU-D型沖具的1.49倍。這里有個詞，叫做“保壓時間”。
保壓時間就是剛剛提到的一個關鍵指標。保壓時間，是指物料處于被壓縮的持續時間，其與沖具的頂部平面和設備的轉速相關。簡單而言，可假定其為最大壓力峰值的90%或更高。圖中可見，壓輪與沖桿頂部平面接觸達到壓力峰值的時間其實相對較短。與整個沖頭的持續接觸時間相對更長一點，稱之為接觸時間。
保壓時間為什么重要，就是因?yàn)轭w粒在進行重組過程中，需要考慮不破壞其脆性而實現良好的結合，壓制的時間需要相對應的拉長。保壓時間與哪些參數相關，如何來獲取計算？為了簡化這個計算方式，推演出的最終公式。其包括沖臺的轉速、沖臺的直徑、沖桿蘑菇頭的平面直徑這三個主要的數據。60000代表毫秒，因?yàn)樵诟咚賶浩瑱C(jī)生產時，單片的時間往往只能用毫秒為單位來計算。
以目前市場上保有量最大的一款高速壓片機K720為例，其擁有712mm的沖臺直徑(中模圓形所在圓的直徑)，選用B型沖具時，頂部直徑9.65mm，設備按轉速70轉/分鐘運行時，所計算的保壓時間為3.698毫秒。即為在不到4毫秒的時間里，即完成一片藥片的保壓。也就是說在不到4秒的時間，有超過100片藥片，需要達到最大的壓力峰值并持續保持最大壓力。
作為延長保壓時間的方式，根據公式可知，因沖臺大小固定，可變的數據為壓片機沖臺旋轉速度和沖桿的頂部平面直徑兩個。降低轉速，意味著產量的下降，這并非適合的方式。那么通過改變沖具的規格，如這個計算表可見。在同樣是70轉/分鐘的情況下，定制F441沖具，因?yàn)槠鋼碛懈蟮哪⒐筋^平面，可輕松的將保壓時間從3.7毫秒，延長是9.2毫秒。保壓時間的延長，自然改變了顆粒的瞬時受壓，減少了脆性破壞現象。
有了好的沖具解決方案，接下來就要考慮整體的壓片過程控制了。壓片的主要挑戰包括：濕度控制、粘沖現象、排片力高、藥片脆性大等系列問題。
房間的濕度，通常會控制在一個較低的限度，當然低溫低濕對于人體舒適度是一個極大的挑戰。對此，一方面加強壓片機的整體密封性，確保濕度易控，其二考慮各部件易清潔，殘留物料堆積形成黏連。其次，Romaco壓片機擁有獨有的控溫技術，可從壓片機內采用溫度控制單元和特殊設計材質，確保壓制過程中避免溫升過高。
針對粘沖，較為傳統的解決方案包括了沖頭表面處理工藝，典型的處理方式包括表面安裝橡膠墊片。其工作原理是當藥片在壓制時，沖具表面的橡膠墊片也在被壓制。
當藥片被釋放（從壓力中），橡膠墊片（已被壓制的）回彈膨脹，這個回彈膨脹運動過程將粉末和沖頭表面進行分離。
因其使用成本較高，很難適用于大規模生產。
目前較為先進的方案是采用硬脂酸鎂噴霧形式。
一個外部增加的硬脂酸鎂噴霧系統，可將硬脂酸鎂進行霧化并噴涂在沖頭表面。噴涂的硬脂酸鎂層形成潤滑效果，將藥片從沖具表面進行分離；
– 無需橡膠墊片(僅對沖具表面進行鍍鉻處理)；
– 藥片表面始終光潔平整；
– 無需在粉末/顆粒中添加硬脂酸鎂，其意味著：
– 硬脂酸鎂耗用量更小/提高藥片硬度/縮短藥片溶出時間；
最大的挑戰是，需要嚴格控制硬脂酸鎂的噴涂量，過量的硬脂酸鎂，因其極強的疏水性，隨泡騰片溶解后，會在水面形成一層膜，影響產品的外觀。
目前Romaco所采用方案是定量霧化噴涂，所采用的噴涂系統包括了微量定量閥和噴嘴，通過時間壓力控制進行微量噴涂，電磁閥控制運行行程，確保壓片機旋轉時，僅針對沖頭和中模內壁進行極微量的噴射。
排片力是指藥片壓制完成后，沖中模中通過下沖上提頂出藥片時的力量，一般意義上，因?yàn)榕蒡v片較大，片子側面與中模內壁摩擦力較大，會導致排片不暢。通常出現的問題包括:排片導軌磨損較快，生產成本增加，另外藥片在頂出中模后因?yàn)閭?cè)向受力大，容易分層。
Romaco針對這類故障的解決方案包括將中模上開口做大，減少藥片側邊摩擦力外，可針對下沖安裝特殊的潤滑裝置，確保其在上下位移過程中減少阻力，延長導軌使用壽命。
匯總而言，針對泡騰片的壓制過程，我們通常建議需要進行以下幾點的考量來進行優化：
預壓力檢測 = 為必選項，用于防止藥片分層（預壓用于將物料中空氣排出）；
排片力監控 = 泡騰片通常尺寸更大 = 20~25mm片徑，排片力會較大；
啟動階段填料系統 = 用于在設備初始啟動階段無需停機(因填充物料時過度填料而出現壓力過大)，在使用該系統時，初始階段的填料量減少直到壓片機達到預定速度，填料軌道回到預設值；
沖具和中模：建議選用 EU1”-441 沖具，其具備更大的沖桿頂部直徑，可顯著提供泡騰片壓制時的保壓時間（物料實際被壓制時間提高50%）
在壓制成型后，泡騰片進行后續傳輸單元。因泡騰片具有易吸超、較為松脆，故藥片的傳輸需要考慮避免藥片與藥片碰撞、藥片與機械碰撞。
普通片一般采用上旋式篩片機來進行藥品輸送和表面除塵去除毛邊。泡騰片，我們?yōu)槠鋵ｉT定制了水平真空式定點傳輸帶，其確保了藥片在下料過程中無碰撞，且依然通過金屬檢測可進行到后續環節。
一個好的泡騰片，可以通過對物料和壓制工藝的優化而得到，一款好的泡騰片，絕非簡單的產生氣泡那么容易實現。Romaco在歐洲國際為高端市場提供了數百臺套裝備用于泡騰片的生產制造，為我們不斷優化其工藝提供了堅實的實踐驗證。
3、內外包裝以及連續化制造分析
泡騰片面臨新的挑戰，因?yàn)槠浞€(wěn)定性差
在泡騰制劑中含有酸源和堿源，只要有微量的水的存在，很容易引發酸堿反應，影響制劑的穩定性。那么后續的包裝轉運是確保泡騰片最終品種保證的防線。
目前主要的包裝形式包括塑管/鋁管多片包裝、鋁箔密封單片包裝兩個主要形式。在塑管包裝方面，由于塑料包裝物的氣密性受限，通常在包材內加入干燥劑是主要的發展趨勢。干燥劑的加入，有兩種形式，其一是在蓋內嵌入干燥劑硅膠顆粒，其二是在管內壁涂覆干燥劑。
目前在國內，依然還有大量的包裝形式是通過在藥片包裹一層鋁箔紙，再裝管。自動化程度低，成本高，且開封后，保質期非常短。
壓片成型后，出片通過緩沖轉盤將藥片排列成多通道，并以此進入到裝管工位，裝管的數量一般可實現3~25片的調節，最高的生產速度可實現每分鐘200管，20萬片每小時的包裝量。在包裝線上可同時集成條碼掃描、批號打印、加蓋等，并可連線完成裝盒包裝。
需要重點提到的是，因?yàn)榕蒡v片本身松脆，在進入藥管的同時需要考慮防止疊片、立片的出現，還要考慮落片沖擊力造成的藥片破碎現象。所以Romaco定向開發了一種專利式包裝形式，即旋轉式分裝。在藥片落入包裝管時，包裝管處于高速旋轉狀態，藥片進入后，沿著管壁螺旋下降，同時由于離心力作用，藥片逐步呈水平裝疊加。因此可確保藥片包裝的完整性和數量準確性。
作為后包裝工序，泡騰片的裝盒形式多種多樣，一般包括了單管、雙管、多管方式，包裝盒包括了側裝、頂裝、在線折盒包裝、陳列包裝等。Romaco也依據產品的需求，開發了一系列可滿足不同包裝需要的訂制化生產線。
目前針對一些高附加值的泡騰片產品，單片式鋁箔包裝越來越受到關注。同樣的，尤為關鍵的是，在包裝過程中，如何確保藥片不受到擠壓碰撞產生破碎以及產品包裝的密封性是主要考量的關鍵。目前Romaco所開發的高速泡騰片單片包裝生產線，可實現最高4000片/分鐘，即24萬片/小時的包裝速度。
Romaco也聯合各種包裝供應商，針對客戶的特殊需求，定制了一系列適用于極易吸潮的產品所用的鋁箔包材。該包材由著名的Amcor集團提供，其在復合膜材擠出生產線上，增加了干燥劑噴涂單元，確保在包材內涂覆均勻的干燥劑，可有效阻隔空氣中的水份侵蝕。通過長期穩定性測試，泡騰片的存儲時間，最長可達8年以上。
包裝好后的藥板，可通過柔性傳輸形式進入到后續裝盒單元，從而實現從壓片到裝箱的無人化、少人化生產。實現連續制造提升效率。
Romaco為知名的藥業GSK交付了目前全球非常高速的泡騰片連續生產線，該單條生產線即包括了3臺高速壓片機、2臺高速鋁箔包裝機、1臺高速裝盒機。整線產能為70萬片/小時。而在中國，我們也已經交付了首條連續生產的泡騰片生產線，產品已經上市。
四、總結
總體而言，制藥裝備的發展，無論是在自動化、無人化、連續化還是智能化方面的提升，其始終離不開，也不能離開以產品工藝為導向，脫離了產品工藝的所謂方案最終也將被市場所淘汰。新型藥劑的開發也是一樣，以提高產品生物利用度、產品安全和患者依從度才是我們制藥人需要花大力氣去研究與解決的。結合了藥品的工藝與裝藥裝備的匹配度，以解決現行生產難點和優化產品品質而提出的整體解決方案，將成為未來的整體發展趨勢。
