本文通過制定空調的可靠性強化試驗（RET），通過設置應力工作負載和溫度的變化對壓縮機運行功率變化研究分析。從強化試驗導致壓縮機的功率波動問題引出不同型號潤滑油的溶解度以及油溫過熱度大小對壓縮機運行穩定可靠性影響，通過理論分析與調節系統油溫過度來提升壓縮機運行的穩定性。



引言



空調設計需要考慮在各種工況下減少壓縮機液擊問題，液擊問題影響壓縮機穩定運行，嚴重甚至加速壓縮機的磨損縮短壓縮機壽命，因此在設計空調階段要全面考評各種工況下是否出現液擊現象。本文主要通過可靠性理論強化試驗，通過外部施加負載，溫度變化等應力可靠性實驗加快驗證系統是否出現液擊問題。通過實驗現象和潤滑油特性分析，提出不同型號潤滑油的溶解度特性以及調節系統的過熱度來保證壓縮機平穩運行。



潤滑油稀釋的產生及機理



壓縮機潤滑油稀釋是指腔體內的潤滑油溶入較多制冷劑，溶解的制冷劑沖刷原有的油膜，潤滑效果和黏度降低，增大磨損。回液是指液態制冷劑進入壓縮機壓縮損壞的現象。回液較嚴重時，潤滑油不能起到潤滑作用，還會增大磨耗，這種異常磨損會增加其故障率。



當溫度一定時，壓力越高制冷劑溶解量越多；當壓力一定時，溫度越高制冷劑溶解量越小。隨著壓力的升高，越接近潤滑油在該溫度下的溶解飽和狀態，制冷劑越難溶入潤滑油中，是一種非線性的溶解比例關系。該狀態參數主要是根據潤滑油在不同溫度下與制冷劑的互溶程度，綜合來說高溫情況下制冷劑溶解量要少，低溫情況下制冷劑溶解量要多。潤滑油與制冷劑互溶后的物理性質改變情況做判斷，混合的比例不一樣反映出來的油溫過熱度也不一樣。



高壓腔壓縮機：油溫過熱度=潤滑油實際溫度-排氣壓力對應的飽和溫度；對于高壓腔壓縮機，因?yàn)槠鋵?duì)制冷劑進行壓縮后排出的高溫、高壓氣體首先儲存在壓縮機腔體內，若此時經過壓縮后的制冷劑氣體壓力對應的飽和溫度比壓縮機內潤滑油的溫度要高，則高溫、高壓氣體就會被潤滑油冷凝，并與潤滑油溶合，使?jié)櫥拖♂尅?/span>



低壓腔壓縮機：油溫過熱度=潤滑油實際溫度-吸氣壓力對應的飽和溫度；對于低壓腔壓縮機，因?yàn)閴嚎s機吸氣，其內的低溫、低壓氣體先儲存在壓縮機腔體內，若此時經過壓縮機前的制冷劑氣體壓力對應的飽和溫度比壓縮機內潤滑油的溫度要高，則回到壓縮腔內的低溫、低壓氣體就會被潤滑油冷凝，并與潤滑油溶合，使?jié)櫥拖♂尅?/span>



壓縮機運行可靠性強化試驗



01 油溫過熱度的實驗現象分析

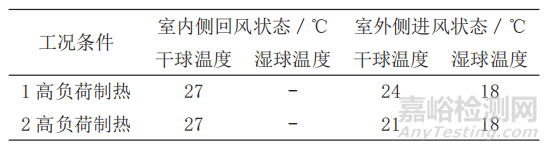

實驗方法：選取制冷量為三匹的變頻A空調柜機，雙轉子壓縮機，測試高負荷制熱測試，工況穩定后按最高風檔運行10min，再轉最低風檔運行10min，然后再轉最高風檔運行10min，如此反復4次濕球溫度結果見表1。



表1 實驗結果

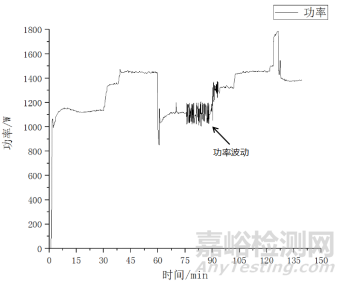

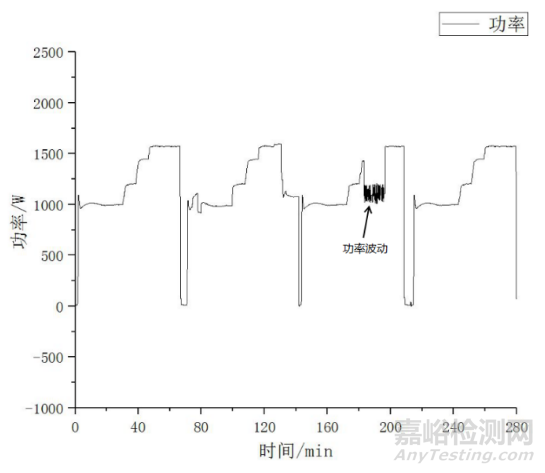

實驗現象：制熱高負荷工況1、2，均出現出現功率波動，最大功率波動300W左右。圖1為高負荷制熱工況1。





圖1 運行曲線

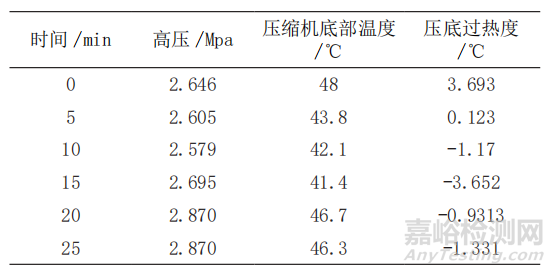

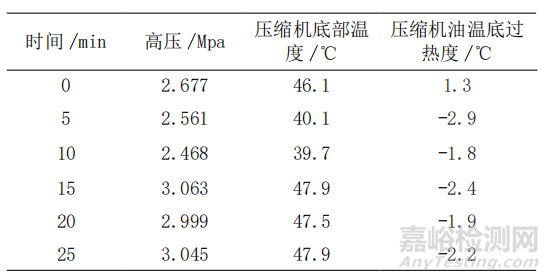

實驗記錄數據選取計算過熱度 如表2。



表2 過熱度數據



觀察出現功率波動情況下的壓縮機油溫過熱度，發現過熱度均為負值。

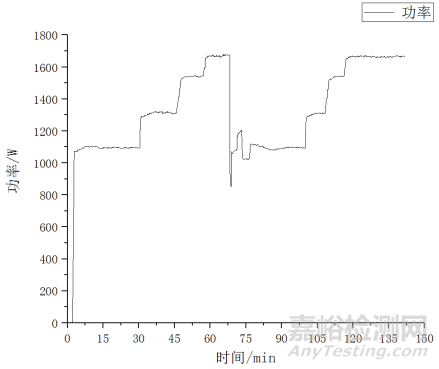

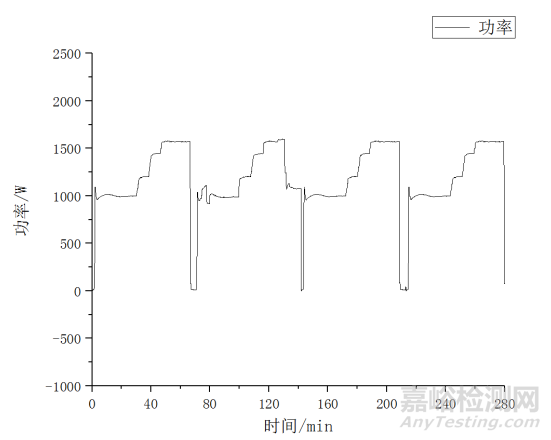

對比另一型號T空調柜機，運行控制參數相同，制冷量為3匹空調柜機測試相同實驗，功率無明顯波動出現。運行曲線如圖2。





圖2 運行曲線



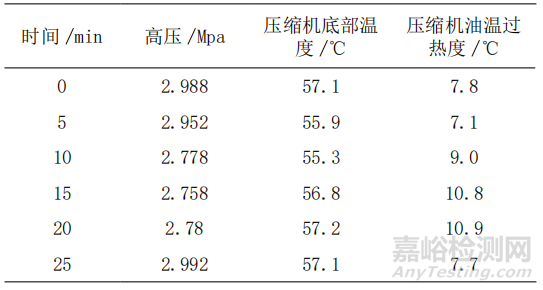

對其油溫過熱度進行分析，發現T空調整個運行過程中，壓縮機底部過熱度均大于0℃。過熱度數據分析表如表3。



表3 過熱度數據



通過數據分析，T柜機空調壓縮機運行過程油溫過熱度均大于0℃，未出現功率波動情況。A柜機空調出現功率波動較大時壓縮機油溫過熱度均為0℃以下；因此可以確認油溫過熱度大小是影響了功率的波動的原因。然而，A空調與T空調相比較運行頻率控制參數一致，排量相同，區別在于壓縮機的廠家不同。那么兩者為什么會有所差異，通過對比分析，發現兩者使用潤滑油不一樣。

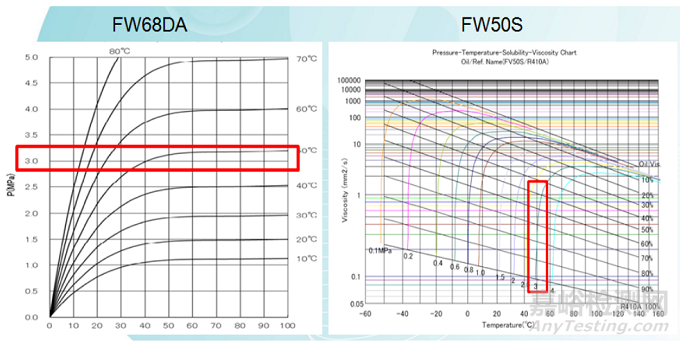

經核實A空調壓縮機使用的是FW50S潤滑油，T空調壓縮機使用FW68DA潤滑油，查看兩者潤滑油參數，發現兩者與冷媒溶解度不一樣。FW68DA高壓在3Mpa，油溫50℃左右溶解度為40%，而潤滑油FW50S則在同等條件下溶解度已經接近100%，處于隨時可能波動狀態（導致出現波動情況不穩定，因?yàn)閴毫σ蛔兓袝r(shí)不復現）。潤滑油的溶解曲線如圖3。



1 FW68DA橫坐標為溶解百分比，縱坐標左側為壓力，右側為溫度；

2 FW50S橫坐標為溫度，上方斜線為壓力，縱坐標左側為溶解量，右側為溶解百分比。

圖3 潤滑油溶解度曲線

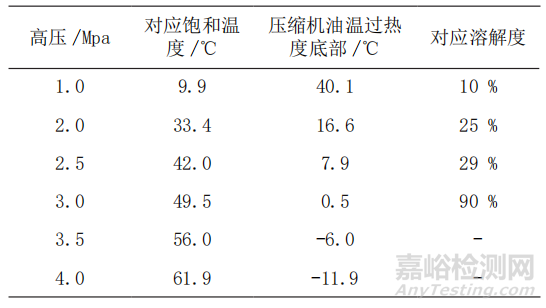

FW50S潤滑油在壓底溫度為50℃不同壓力下溶解情況見表4。



表4 FW50S溶解度數據

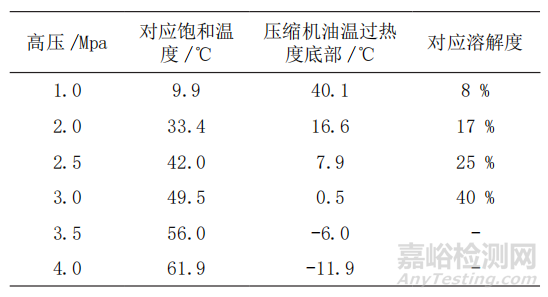

FW68DA潤滑油在壓底50℃不同壓力下溶解情況見表5。



表5 FW68DA溶解度數據



從表4、5可以看出，同樣在高壓3Mpa，F(xiàn)W50S潤滑油溶解度在90%，而FW68DA溶解度只在40%，當壓力及油溫在一定情況下，如果壓縮機底部過熱度不足，則會使得導致冷媒與潤滑油溶解度變大，導致在泵油的過程中將溶解在潤滑油中的冷媒一起泵到缸體中，在壓縮機進行壓縮的時候存在一定的液壓縮，對缸體產生沖擊,出現功率波動問題。



02  相關整改試驗驗證



1.提高排氣值（由原來50℃提高到60℃提高壓縮機底部油溫過熱度）



將A空調調整目標排氣溫度為62℃，整改前是50℃，樣機運行4個周期未出現波動情況，整個運行過程中過熱度均大于0℃，轉低風擋后由于高壓升高，壓底過熱度升高，功率曲線運行很穩定，無波動；接示波器顯示波形很穩，無異常跳動。運行曲線如圖4。



圖4 穩定運行曲線圖



通過對其油溫過熱度分析，得出穩定運行油溫過熱度均大于0℃，過熱度分析表如表6。



表6 穩定運行過熱度數據表

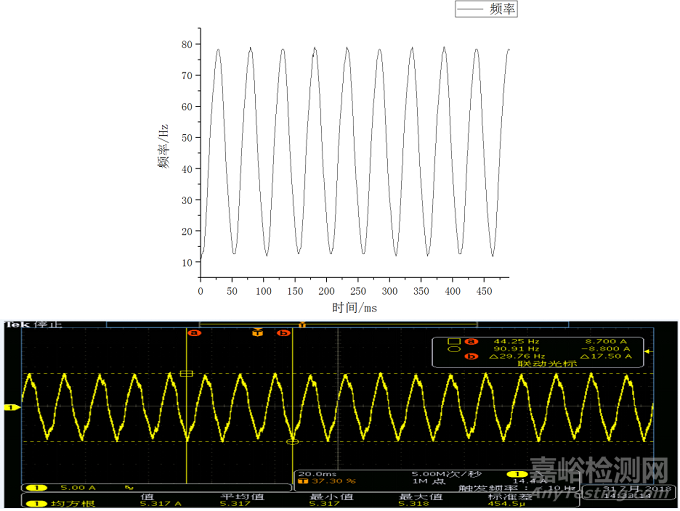

接示波器顯示壓縮機運行波形穩定如圖5。



圖5 穩定運行波形曲線圖



2.調低排氣溫度為40℃（由原來50℃降到40℃減小壓縮機底部油溫過熱度）

將調整排氣溫度為40℃，樣機運行到第3個周期時出現波動。前期運行過程中過熱度均大于0℃，后面轉風擋后由于高壓升高，排氣逐漸往目標排氣40℃運行，電子膨脹閥開大，導致壓底過熱度降低，功率曲線運行出現波動，接示波器顯示波形紊亂。運行曲線如圖6。





圖6 穩定運行波形曲線圖



通過對其過熱度分析，出現波動情況均為過熱度小于0℃，過熱度分析表如表7。



表7 過熱度數據表

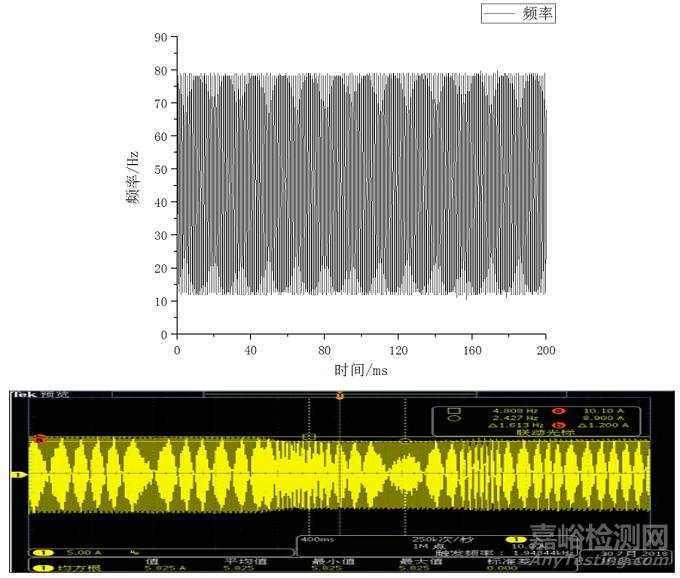

接示波器顯示壓縮機運行波形（波形紊亂，無規律）如圖7。





圖7 出現波動運行波形曲線圖



通過以上實驗對比發現，目標排氣值降低后（壓底過熱度低于0）功率出現波動情況。證明了壓縮機底部油溫過熱度與波動之間的直接影響，發現潤滑油與冷媒溶解特性以后，需要避開溫度值和壓力值點在溶解度大的點。因此，變頻空調系統回液的控制可以依據過熱度進行，確認每個運行狀態下過熱度的合理范圍。過熱度不足時可減小膨脹閥步數，過熱度過高時增大膨脹閥步數使系統維持一個較為穩定的過熱度參數運行。



總結



本文通過壓縮機回液強化實驗提出壓縮機在特定工況下出現的功率波動問題。如何有效地控制空調系統油溫過熱度是壓縮機可靠性研究的一個重要課題，在設計開發階段可以往以下幾點優化：

1）不同廠家的壓縮機使用的潤滑油型號可能不一樣，壓縮機潤滑油的溶解性與溫度和壓力存在一定關系，首先需要通過潤滑油型號找到特性曲線，確定其溶解特性，設計適合的目標排氣值。



2）當壓縮機潤滑油與冷媒溶解較多時，會存在一定的液擊風險，從而導致壓縮機功率波動，影響壓縮機使用壽命；解決方法主要是通過調節減小膨脹閥步數提高排氣溫度的方法，從而使得油溫過熱度提高，降低潤滑油的溶解度，如果油溫過熱度過高可以增大膨脹閥步數降低排氣溫度，調節到一個適合的區間。



3）變頻空調的控制不能單用一個區間內的膨脹閥開度增加或減小方法來解決，也要考慮使用環境如連接管長度，制冷劑追加量等，這些都是不受控的?？照{(diào)需要不斷檢測各個參數閉環自調節修正制冷劑的流量狀態，減少出現液擊問題。
