中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

引言



軸承是承受載荷、傳遞運(yùn)動(dòng)的關(guān)鍵機(jī)器零件。現(xiàn)代設(shè)備制造業(yè)不斷增加功率密度帶來(lái)的挑戰(zhàn)，對(duì)軸承的承載能力和可靠性提出了更高的要求。



現(xiàn)今，軸承滾動(dòng)接觸疲勞造成的軸承失效一般很少發(fā)生，并且滾動(dòng)軸承最終實(shí)現(xiàn)的使用壽命通常遠(yuǎn)遠(yuǎn)超出計(jì)算的額定壽命。然而，在特定應(yīng)用中的軸承會(huì)過(guò)早失效，其使用壽命只占計(jì)算的額定壽命的5%至10%。軸承過(guò)早失效發(fā)生的時(shí)間間隔通常很短，即與正常滾動(dòng)接觸疲勞相比，其呈現(xiàn)高斜率威布爾分布 (圖1)。

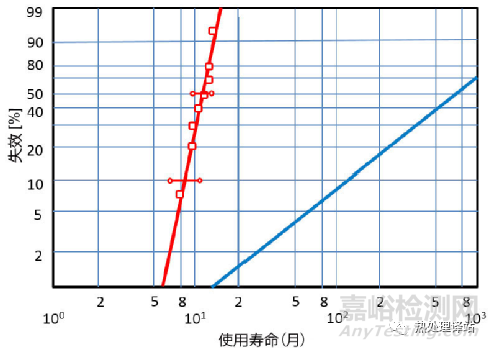

圖1 威布爾軸承失效分布，紅色斜線：典型的早期失效情況；藍(lán)色斜線：正常接觸疲勞測(cè)試的斜率



許多早期失效的軸承都有一個(gè)典型的特征——出現(xiàn)帶“白蝕形貌”的大面積表面下裂紋網(wǎng)絡(luò)的存在，這通常被稱為白蝕裂紋（WEC）（圖2）。這種裂紋通常會(huì)擴(kuò)散至表面，導(dǎo)致滾道剝落，該現(xiàn)象常見(jiàn)于風(fēng)力發(fā)電機(jī)齒輪箱、汽車傳動(dòng)系統(tǒng)、交流發(fā)電機(jī)與周邊輔助設(shè)備、造紙廠和船舶推進(jìn)系統(tǒng)等應(yīng)用領(lǐng)域的返回產(chǎn)品中。一些典型的例子如圖3所示。15年來(lái)，業(yè)內(nèi)對(duì)這種失效的根本原因進(jìn)行了廣泛的討論，基于從不同角度進(jìn)行的檢查提出了各種假設(shè)。對(duì)各種假設(shè)進(jìn)行的綜合評(píng)估和分析列在中。過(guò)去數(shù)十年，人們從不同的角度研究軸承過(guò)早失效的問(wèn)題，因此對(duì)該問(wèn)題的特定方面有了更多的了解。然而，在軸承失效分析方面，主要參與者依然對(duì)根本原因和失效機(jī)制缺乏共識(shí)。





圖2 典型的大范圍白蝕裂紋網(wǎng)絡(luò)；大型球面滾子軸承。

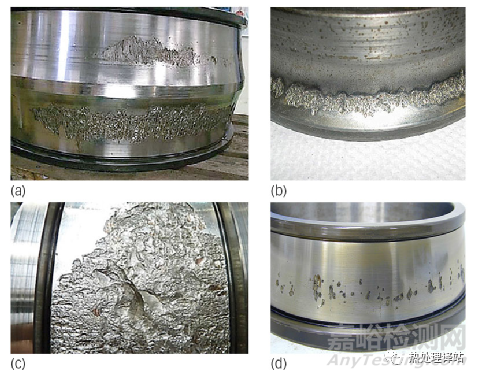

圖3: 來(lái)自以下應(yīng)用領(lǐng)域的幾個(gè)軸承過(guò)早失效的典型實(shí)例（a）造紙機(jī)、（b）壓縮機(jī)、（c）風(fēng)力發(fā)電機(jī)齒輪箱的低速段和（d）風(fēng)力發(fā)電機(jī)齒輪箱的高速段。



過(guò)去四年間（本文發(fā)表于2018年），SKF更深入地調(diào)查和研究白蝕裂紋現(xiàn)象，旨在理清白蝕裂紋在軸承滾動(dòng)接觸疲勞和加速疲勞（軸承過(guò)早剝落）過(guò)程中發(fā)揮的作用。雖然材料科學(xué)界仍在討論這個(gè)問(wèn)題，但SKF的研究發(fā)現(xiàn)表明：白蝕裂紋發(fā)生在失效鏈的末端，是過(guò)早失效軸承的裂紋網(wǎng)絡(luò)產(chǎn)生的自然結(jié)果。SKF認(rèn)為，白蝕裂紋是疲勞失效的一種征兆，而非根源。本文闡述了SKF專家對(duì)過(guò)早失效和白蝕裂紋的多數(shù)共識(shí)看法。此外，還提出了白蝕裂紋的定義，討論了其成因，并提出了導(dǎo)致白蝕裂紋的所有失效原因機(jī)制。



白蝕裂紋的定義



白蝕裂紋是軸承鋼的微觀結(jié)構(gòu)中的裂紋，它們被白蝕區(qū)所點(diǎn)綴。白蝕是指拋光和浸蝕鋼樣時(shí)發(fā)現(xiàn)其微觀結(jié)構(gòu)已經(jīng)發(fā)生改變，呈現(xiàn)白色外觀。受影響的區(qū)域由超細(xì)的納米重結(jié)晶無(wú)碳化物鐵素體或具有非常細(xì)微的碳化物顆粒分布的鐵素體組成。



白蝕區(qū)是由裂紋面在重復(fù)滾動(dòng)中因摩擦造成的無(wú)定形化而形成的。由于這些區(qū)域?qū)Ωg反應(yīng)不敏感，因此在光學(xué)顯微鏡下呈現(xiàn)白色。裂紋周圍的白蝕區(qū)比附近未受影響的微觀結(jié)構(gòu)硬10%到50%。



形成原因



3.1滾動(dòng)接觸疲勞中的白蝕裂紋

眾所周知，小型、重載的長(zhǎng)期運(yùn)轉(zhuǎn)軸承在失效（非常高的循環(huán)疲勞）之前會(huì)經(jīng)歷幾個(gè)疲勞階段。



第一階段是振動(dòng)硬化階段，會(huì)導(dǎo)致微塑性變形、加工硬化，并最終積累殘余應(yīng)力。在振動(dòng)硬化狀態(tài)，軸承表面也可能發(fā)生一些微塑性變形，變形部位的粗糙表面會(huì)變平。



在振動(dòng)硬化后，開(kāi)始進(jìn)入影響軸承壽命的主要環(huán)節(jié)，其特征是微觀結(jié)構(gòu)逐漸改變。在此階段，碳化物分布由于微塑性變形而發(fā)生變化。此外，殘余的奧氏體也可能逐漸減少，所有微觀結(jié)構(gòu)變化都伴隨著殘余應(yīng)力的積累。



在軸承滾動(dòng)接觸疲勞的末期階段，發(fā)現(xiàn)有暗蝕區(qū)（DER）且伴有白蝕、低角度帶（LAB）和高角度帶（HAB）（圖4左）。雖然高角度帶和低角度帶也都是白蝕，但相比軸承早期失效中形成的不規(guī)則白蝕裂紋，它們有不同的外觀。由此可以得出結(jié)論：不規(guī)則白蝕裂紋的形成不是滾動(dòng)接觸疲勞一部分。不過(guò)，這些白蝕區(qū)的微觀結(jié)構(gòu)在晶體結(jié)構(gòu)上與過(guò)早失效中觀察到的白蝕區(qū)并無(wú)很大區(qū)別。



對(duì)于大中型軸承來(lái)說(shuō)，上面列出的影響出現(xiàn)的方式，并不一定與小型重載軸承相同。與其他機(jī)械部件一樣，這些軸承典型的失效原因在于其最薄弱的環(huán)節(jié)受損（例如，夾雜物和孔隙等材料結(jié)構(gòu)中預(yù)先存在的缺陷）。如ISO/TR 1281-2：2008所述，當(dāng)軸承的平均直徑大于100毫米時(shí)，其疲勞極限會(huì)下降。此外，若比較接觸應(yīng)力對(duì)較小軸承和較大軸承的影響，受影響的應(yīng)力體積在較大軸承中會(huì)增加，正如薄弱環(huán)節(jié)所產(chǎn)生的負(fù)面影響。其中一個(gè)例子是夾雜物，它們?cè)谒休S承鋼中天然存在。另外一個(gè)發(fā)揮作用的因素是接觸應(yīng)力本身；在圖4中給出的例子中，在低角度帶和高角度帶產(chǎn)生的地方，接觸應(yīng)力相對(duì)較高 (>3.2 GPa)。在許多大中型軸承中，施加的接觸應(yīng)力遠(yuǎn)低于3GPa，這意味著疲勞載荷處于另一種狀態(tài)，這導(dǎo)致全局損傷較少，更多的是非金屬夾雜物附近的局部損傷。



早在20世紀(jì)60年代，就有報(bào)告指出，在滾動(dòng)接觸疲勞軸承中有出現(xiàn)白蝕裂紋和暗蝕圖案。到了80年代，SKF內(nèi)部也報(bào)告了這一點(diǎn)。對(duì)于過(guò)早失效的大中型軸承的后期研究（通過(guò)高加速壽命測(cè)試或標(biāo)準(zhǔn)耐久測(cè)試）已經(jīng)證實(shí)，大范圍的不規(guī)則白蝕裂紋網(wǎng)絡(luò)的出現(xiàn)是軸承滾動(dòng)接觸疲勞的自然附帶產(chǎn)生的結(jié)果（圖4右）。





圖4：左：深溝球軸承中的暗蝕區(qū)、低角度帶和高角度帶；右：大型圓錐滾子軸承耐久測(cè)試中出現(xiàn)的白蝕裂紋。



3.2加速疲勞中的白蝕裂紋（過(guò)早剝落）

可以通過(guò)在剝落開(kāi)始之前發(fā)生不同事件所需的時(shí)間，來(lái)區(qū)分過(guò)早剝落（行業(yè)里通常被解釋為白蝕裂紋失效）和正常的滾動(dòng)接觸疲勞（圖5）。此外，與耐久性測(cè)試或正常滾動(dòng)接觸疲勞相比，軸承失效分析顯示：過(guò)早失效通常和幾個(gè)位置/區(qū)域的裂紋起始點(diǎn)有關(guān)。





圖5 引起白蝕裂紋發(fā)展的簡(jiǎn)化事件鏈。



軸承鋼出現(xiàn)裂紋的原因可能不同，在環(huán)境原因造成應(yīng)力較高或強(qiáng)度降低的情況下，裂紋會(huì)加速發(fā)展（圖6）。軸承所受的應(yīng)力可能高于預(yù)期。這種情況的例子如下：



Ø意想不到的動(dòng)態(tài)的或溫度的影響可能引起短期重載，導(dǎo)致結(jié)構(gòu)變形的大預(yù)緊力、邊緣載荷等。



Ø軸承材料中的結(jié)構(gòu)應(yīng)力（例如，由形狀偏差、不對(duì)中或其他因素引起）會(huì)增加材料中的應(yīng)力。



Ø惡劣的摩擦學(xué)接觸條件（例如油膜厚度太薄和/或滑動(dòng)條件），加上特定的潤(rùn)滑劑，也可能導(dǎo)致滾道上的應(yīng)力增加。



一些可能產(chǎn)生氫的環(huán)境因素會(huì)對(duì)軸承的材料強(qiáng)度造成不利影響。這些可能包括：水污染、腐蝕和雜散電流。在這些情況下，正常載荷條件就可能導(dǎo)致過(guò)早失效。



SKF通過(guò)專門的軸承測(cè)試，驗(yàn)證了加速疲勞的成因，它們都與應(yīng)力較高和材料強(qiáng)度較低有關(guān)。

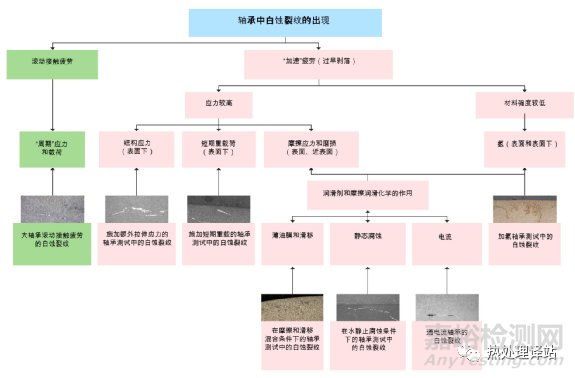

圖6 滾動(dòng)軸承中白蝕裂紋的出現(xiàn)（簡(jiǎn)化）。

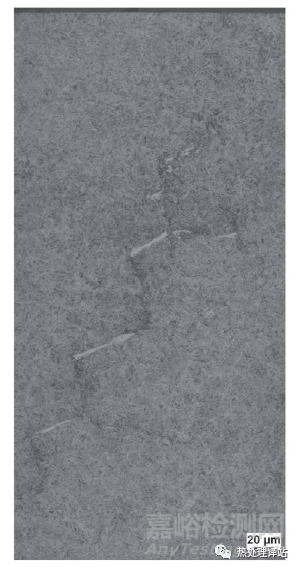

一旦裂紋形核（有時(shí)伴隨著暗蝕區(qū)的出現(xiàn)），裂紋面[18-22]上的摩擦過(guò)程會(huì)導(dǎo)致材料從裂紋的一側(cè)轉(zhuǎn)移到另一側(cè)。這將導(dǎo)致曲折裂紋的出現(xiàn)，并在裂紋的接收側(cè)積累白蝕顯微組織。



白蝕區(qū)的發(fā)展也取決于次表面裂紋的走向，這可能與起作用的內(nèi)力和形變模式有關(guān)。這就是為什么在水平方向的裂紋（平行于滾道）中白蝕區(qū)更加常見(jiàn)，而垂直方向的裂紋部分常常較少出現(xiàn)白蝕區(qū)跡象（圖7）。另外，白蝕區(qū)的產(chǎn)生還取決于裂紋面之間的間隙和應(yīng)力循環(huán)的數(shù)量，以及材料中的內(nèi)部應(yīng)力狀態(tài)。





圖7 SKF內(nèi)部測(cè)試軸承（滲氫軸承測(cè)試）的表面下裂紋中的白蝕圖案。



3.3由于應(yīng)力增加導(dǎo)致白蝕裂紋出現(xiàn)的例子

圖8、9和10顯示了與應(yīng)力相關(guān)的白蝕裂紋開(kāi)始出現(xiàn)的兩個(gè)例子。圖8和圖9所示的結(jié)果是與某個(gè)軸承測(cè)試臺(tái)有關(guān)，它被設(shè)計(jì)成通過(guò)波紋人為地將結(jié)構(gòu)應(yīng)力或結(jié)構(gòu)變形引入軸承座，從而讓軸承內(nèi)圈出現(xiàn)局部拉伸應(yīng)力。該測(cè)試采用某圓柱滾子軸承，其內(nèi)圈（內(nèi)徑為220毫米）以正常配合安裝在五葉波紋套管上，該套管以過(guò)盈配合安裝在軸上。通過(guò)硬車制成的波紋套管，將在內(nèi)圈的軌道表面附近產(chǎn)生五個(gè)拉伸應(yīng)力約為205MPa的區(qū)域。測(cè)試軸承是一種改進(jìn)的雙列圓柱滾子軸承，在內(nèi)圈的中心部分配備有一排8個(gè)滾子，而不是兩排24個(gè)滾子，以適應(yīng)測(cè)試臺(tái)的測(cè)試能力，從而實(shí)現(xiàn)所需的接觸應(yīng)力（圖8）。軸承材料為SAE 52100（100Cr6）鋼，軸承的金相組織為回火馬氏體，且殘余奧氏體含量多達(dá)7%（體積分?jǐn)?shù)），硬度為62 HRC。



這些軸承在最大赫茲接觸壓力1.8 GPa、kappa值約為2的條件下進(jìn)行了測(cè)試。軸承測(cè)試直至失效為止。

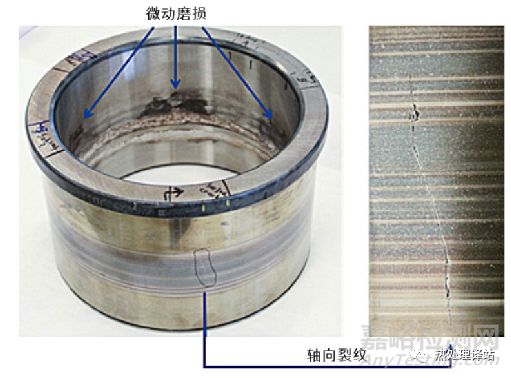

圖8 過(guò)早失效的軸承，內(nèi)圈滾道有軸向裂紋。



一個(gè)軸承在五葉波紋套管上經(jīng)過(guò)1150小時(shí)（對(duì)應(yīng)于6.35×108個(gè)應(yīng)力循環(huán)）后失效，滾道上出現(xiàn)一個(gè)可見(jiàn)的軸向裂紋。第二個(gè)軸承在1570小時(shí)（對(duì)應(yīng)于8.67×108個(gè)應(yīng)力循環(huán)）后失效，出現(xiàn)兩個(gè)可見(jiàn)的軸向裂紋。軸向裂紋的位置在圓周方向上與其中一個(gè)波峰處重合，波峰處存在拉伸應(yīng)力區(qū)。



應(yīng)該注意的是，先前已在相同的條件下使用標(biāo)準(zhǔn)軸配合（沒(méi)有人為引入的波紋）測(cè)試了四個(gè)同樣的軸承，測(cè)試大約進(jìn)行了2,200小時(shí)（對(duì)應(yīng)于1.21×109次應(yīng)力循環(huán)）后暫停，在此之前這四個(gè)軸承沒(méi)有一個(gè)失效。在后期分析過(guò)程中未發(fā)現(xiàn)表面裂紋和次表面白蝕裂紋。



后期分析包括使用超聲波測(cè)試（UST）和滲透法測(cè)試的無(wú)損檢測(cè)（NDT）、套圈圓度測(cè)量、斷口分析和顯微鏡下金相檢查。



如圖9所示，在打開(kāi)裂紋的樣品上制備橫截面。在腐蝕后可以觀察到，主裂紋的一部分在光學(xué)顯微鏡下顯現(xiàn)白色，而在表面下方約500微米深度處裂紋分叉。分叉裂紋也是沿著與滾道平行的方向擴(kuò)散的白蝕裂紋，與主裂紋相距約400微米。分叉裂紋的放大圖（圖9b、c和d）證實(shí)了裂紋相互連接、在表面下形成網(wǎng)狀白蝕裂紋的理論。在與波紋套管軸波峰處相對(duì)應(yīng)的另外兩個(gè)圓周位置，也制備橫截面。雖然在表面上沒(méi)有觀察到表面裂紋，但在這些區(qū)域的表面下發(fā)現(xiàn)多個(gè)白蝕裂紋，這些區(qū)域在測(cè)試期間存在由波紋引起的拉伸應(yīng)力。

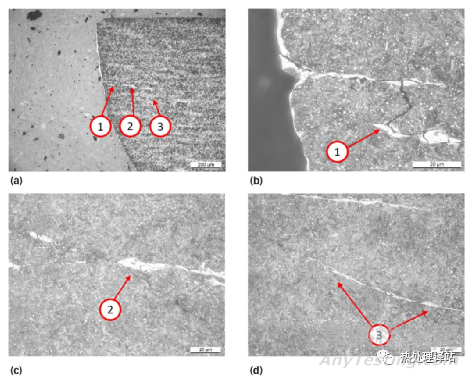

圖9 在光鏡下顯示的軸向裂紋的平行截面的白蝕裂紋，以及三個(gè)指示區(qū)域的放大圖像。主裂紋的一部分和分叉裂紋伴隨有白蝕區(qū)。（b）、（c）和（d）中的照片分別是（a）中由數(shù)字1-3表示的放大區(qū)域。



圖10所示是23024球面滾子軸承在短期重載測(cè)試下的結(jié)果。

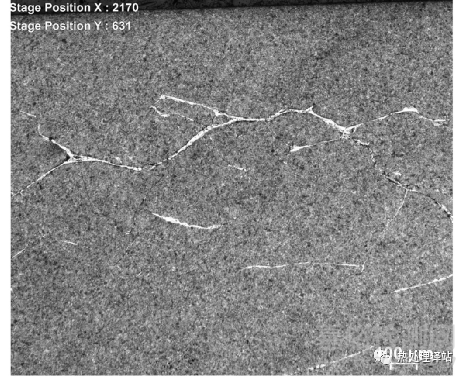

圖10：由短期重載引起的23024軸承外圈中的表面下大范圍白蝕裂紋網(wǎng)絡(luò)。



在短期重載期間，軸承在良好的潤(rùn)滑條件下（kappa約為3.5）承受3GPa以上的接觸應(yīng)力達(dá)15分鐘左右。



將已經(jīng)承受短期重載的軸承安裝在徑向測(cè)試臺(tái)上。然后，在接觸應(yīng)力1.7GPa和Kappa值約為2的潤(rùn)滑條件下測(cè)試。在該條件下，軸承在大約3.3×107次循環(huán)后停止承重或者在此之前失效。圖10顯示了外圈的周向切開(kāi)和進(jìn)行金相腐蝕的結(jié)果。由于外圈承載區(qū)剝落，相關(guān)軸承在1.9×107次循環(huán)后失效。



3.4由于材料強(qiáng)度較低而產(chǎn)生白蝕裂紋的例子

圖7已給出了滲氫軸承的表面下白蝕裂紋的例子。對(duì)滲氫和非滲氫的角接觸球軸承以及深溝球軸承的詳細(xì)事后分析可參見(jiàn)文獻(xiàn)22。



3.5在摩擦與潤(rùn)滑劑共同影響下產(chǎn)生白蝕裂紋的例子

在使用FE8測(cè)試臺(tái)進(jìn)行潤(rùn)滑油評(píng)估測(cè)試時(shí)，發(fā)現(xiàn)失效的81212圓柱滾子推力軸承中有白蝕裂紋[23]。迄今為止，在混合摩擦和高的運(yùn)動(dòng)滑動(dòng)（不代表徑向滾子軸承）混合測(cè)試條件下未得到結(jié)論性的結(jié)果。到目前為止，F(xiàn)E8測(cè)試中的白蝕裂紋主要是由來(lái)自表面的疲勞（其中，潤(rùn)滑劑也起到重要作用）造成的，還是由于氫進(jìn)入，亦或是二者共同的結(jié)果，無(wú)法給出最終結(jié)論。





圖11 81212軸承滾子的典型失效外觀（左）和墊圈內(nèi)出現(xiàn)的白蝕裂紋（滾道下84um處的橫截面）（右）

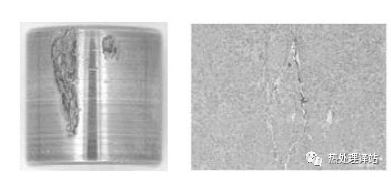

使用鋼對(duì)鋼測(cè)試系統(tǒng)對(duì)81212圓柱滾子推力軸承進(jìn)行了軸承測(cè)試。軸承材料為SAE 52100標(biāo)準(zhǔn)軸承鋼，馬氏體硬化，殘余奧氏體含量小于3％，硬度約為60HRC。這些軸承在中等載荷（最大接觸應(yīng)力約1.9GPa）和不充分潤(rùn)滑條件下進(jìn)行了測(cè)試（kappa約為0.3）。



測(cè)試采用了不同的潤(rùn)滑油和混合油。典型失效外觀如圖11所示。



盡管此處沒(méi)有詳細(xì)說(shuō)明，但在所有測(cè)試中，主要是滾子失效，很少有墊圈失效。測(cè)試一直持續(xù)到失效（剝落）或最終停止。對(duì)于因剝落而失效和發(fā)現(xiàn)白蝕裂紋的軸承，假設(shè)在任何剝落發(fā)生之前，已經(jīng)產(chǎn)生點(diǎn)綴有白蝕的次表面裂紋。做出這一假設(shè)，因?yàn)橛袝r(shí)在非剝落部件中也發(fā)現(xiàn)了次表面裂紋。詳細(xì)信息，請(qǐng)參閱文獻(xiàn)15。



討論



上述研究發(fā)現(xiàn)解釋了為什么所有類型的工業(yè)、所有類型的軸承和所有類型的熱處理（整體淬硬和表面淬硬材料）中都能發(fā)現(xiàn)白蝕裂紋，這是因?yàn)榘孜g裂紋出現(xiàn)在失效鏈的末端，并且是過(guò)早失效的軸承中的裂紋網(wǎng)絡(luò)產(chǎn)生的自然結(jié)果。



要查明軸承過(guò)早失效的根本原因，其關(guān)鍵不僅在于研究白蝕裂紋，更要找出導(dǎo)致加速疲勞的相關(guān)弱化影響（與應(yīng)力較高或材料強(qiáng)度較低有關(guān)）。



一般來(lái)說(shuō)，任何機(jī)械部件的失效都是由于其最薄弱環(huán)節(jié)受損造成的。當(dāng)局部應(yīng)力超過(guò)局部強(qiáng)度時(shí)，就會(huì)發(fā)生這種情況。過(guò)早失效是最薄弱的環(huán)節(jié)顯著弱化的結(jié)果。各種應(yīng)用中使用的滾動(dòng)軸承的可靠性符合最弱環(huán)節(jié)原則。弱點(diǎn)總是存在于材料內(nèi)或工作接觸面上。如果最弱的環(huán)節(jié)出現(xiàn)問(wèn)題，那么軸承就會(huì)失效。當(dāng)潤(rùn)滑條件不佳或表面粗糙時(shí)（例如顆粒壓痕），最弱的環(huán)節(jié)就最有可能出現(xiàn)在表面上，那么表面損傷（例如表面疲勞或磨損）就會(huì)導(dǎo)致軸承失效。在良好潤(rùn)滑條件下，由于存在材料缺陷（例如，夾雜物和赫茲接觸導(dǎo)致的高剪切應(yīng)力、軸承失效由于材料預(yù)先存在的缺陷引起的裂紋萌生和擴(kuò)展），那么最薄弱的環(huán)節(jié)可能就在表面下。



對(duì)于滾動(dòng)軸承來(lái)說(shuō)，最薄弱環(huán)節(jié)的強(qiáng)度可能與所謂“疲勞極限”的載荷或應(yīng)力極限有關(guān)。如果超過(guò)疲勞極限，那么軸承就會(huì)失效。當(dāng)疲勞極限顯著降低時(shí)，換句話說(shuō)，當(dāng)最薄弱環(huán)節(jié)的強(qiáng)度顯著降低時(shí)，就會(huì)發(fā)生軸承過(guò)早失效。造成早期裂紋產(chǎn)生并加速裂紋擴(kuò)散，最終導(dǎo)致軸承過(guò)早失效的原因，是應(yīng)力較高或材料強(qiáng)度降低引起的弱化，而不是白蝕裂紋。在不存在弱化現(xiàn)象的情況下，軸承也可能會(huì)失效，這是正常滾動(dòng)接觸疲勞單點(diǎn)剝落的結(jié)果，很少或不會(huì)產(chǎn)生白蝕裂紋，這是因?yàn)楫?dāng)材料壽命結(jié)束時(shí)，裂紋會(huì)迅速擴(kuò)展[7]。換句話說(shuō)，沒(méi)有時(shí)間在裂紋系統(tǒng)內(nèi)進(jìn)行材料轉(zhuǎn)變。隨著弱化程度的增加，軸承可能會(huì)過(guò)早失效，表現(xiàn)為出現(xiàn)大范圍的白蝕裂紋，因?yàn)榱鸭y系統(tǒng)中的材料有時(shí)間在局部從暗蝕區(qū)轉(zhuǎn)變?yōu)榘孜g區(qū)。隨著嚴(yán)重程度提高，可能會(huì)出現(xiàn)較小范圍的白蝕區(qū)點(diǎn)綴的軸向裂紋，甚至?xí)霈F(xiàn)沒(méi)有白蝕區(qū)點(diǎn)綴的斷裂，這是由于裂紋擴(kuò)展過(guò)快所致



建議



每個(gè)軸承的過(guò)早失效都是獨(dú)一無(wú)二的。再看圖6，可以看出，過(guò)早剝落的原因可能大相徑庭。不存在單一的根本原因，每個(gè)失效個(gè)案都需要根據(jù)相應(yīng)的運(yùn)行條件進(jìn)行檢查。



在將弱化驅(qū)動(dòng)因素分類為“應(yīng)力較高”和“材料強(qiáng)度較低”的基礎(chǔ)上，可以給出如表1所示的通用建議。該表分別列出了針對(duì)應(yīng)用本身的建議（軸承系統(tǒng)、設(shè)計(jì)過(guò)程）以及進(jìn)一步提高軸承堅(jiān)固性的可能性。哪個(gè)選項(xiàng)能夠最有效地防止過(guò)早失效，取決于具體的應(yīng)用環(huán)境。欲了解更多建議，請(qǐng)聯(lián)系SKF應(yīng)用工程服務(wù)部。



表1 避免過(guò)早剝落失效的建議





驅(qū)動(dòng)因素	軸承系統(tǒng)(設(shè)計(jì)過(guò)程)	軸承堅(jiān)固性
應(yīng)力較高 (例如:拉伸結(jié)構(gòu)應(yīng)力、短期重載、摩擦應(yīng)力)	*選擇正確的軸承 *軸承座的尺寸和幾何公差符合SKF建議 *有限的軸和軸承箱變形(由于負(fù)載和/或熱效應(yīng)) *正確的游隙/預(yù)緊力的設(shè)置 *在極端事件期間,驗(yàn)證動(dòng)態(tài)/峰值負(fù)載	*高的殘余壓應(yīng)力 *優(yōu)質(zhì)鋼材 *表面碳氮共滲
材料強(qiáng)度較低 (例如:腐蝕、電流、混合摩擦和滑動(dòng))	*限制潤(rùn)滑油中的水分 *限制靜止期間的溫度 *核實(shí)運(yùn)輸與安裝程序 *避免雜散電流 *限制振動(dòng) *在所有工況下,都確保合適的軸承負(fù)載	*SKF發(fā)黑處理 *高強(qiáng)度不銹鋼 *INSOCOAT,混合軸承 (電流保護(hù))
