前言導讀



手術機器人是一種先進的醫療設備，借助微創傷手術及相關底層技術的發展而發明。手術機器人被用于在高于人類能力的微創傷手術領域中實現高于人類能力的對手術器械的精準操控。手術機器人通常由手術控制臺、配備機械臂的手術車及視像系統組成。外科醫生坐在手術控制臺，觀看由放置在患者體內腔鏡傳輸?shù)氖中g(shù)區域三維影像，并操控機械臂的移動，以及該機械臂附帶的手術器械及腔鏡。機械臂模擬人類的手臂，為外科醫生提供一系列模擬人體手腕的動作，同時過濾人手本身的震顫。



機器人手術系統是集多項現代高科技手段于一體的綜合體，其用途廣泛，在臨床上外科上有大量的應用。外科醫生可以遠離手術臺操縱機器進行手術，完全不同于傳統的手術概念，在世界微創外科領域是當之無愧的革命性外科手術工具。



經過數十年發展，手術機器人現在主要用于五個快速增長的主要外科領域，其中的腔鏡、骨科、介入手術機器人是及其重要的一個版塊。



手術機器人市場概覽



當前，隨著人工智能、物聯網等新科技的快速滲透，醫療健康正在與機器人全面融合，引領外科技術大變革。手術機器人行業迎來快速發展，賽道火熱，備受資本青睞。



根據Frost & Sullivan的統計，2020 年全球機器人手術市場規模為 61 億美元，預計從 2021 年到 2028 年將以 17.60% 的復合年增長率增長，到 2028 年將達到 222.7 億美元（折合人民幣約為1414億元）。



我國手術機器人市場發展迅猛，根據Frost & Sullivan的統計，市場規模由2016年的人民幣853.6百萬元增至2020年的人民幣2,934.5百萬元，年復合增長率達36.2%，預計2030年中國手術機器人的市場規模將達至人民幣58,425.9百萬元，年復合增長率為34.9%。



手術機器人是將機器人技術應用在醫療領域，顯然的，機器人手術是使用機器人系統完成的外科手術類型，機器人輔助手術的開發旨在克服現有的微創手術程序的局限性，并增強外科醫生進行開放手術的能力。



手術機器人集成了醫學、材料學、自動控制學、數字圖像處理學、生物力學、機器人學等諸多學科為一體的新型交叉科學。一般情況下，從臨床醫學應用角度可將手術機器人主要分為腔鏡手術機器人、骨科手術機器人、泛血管手術機器人、 經自然腔道手術機器人、經皮穿刺手術機器人。

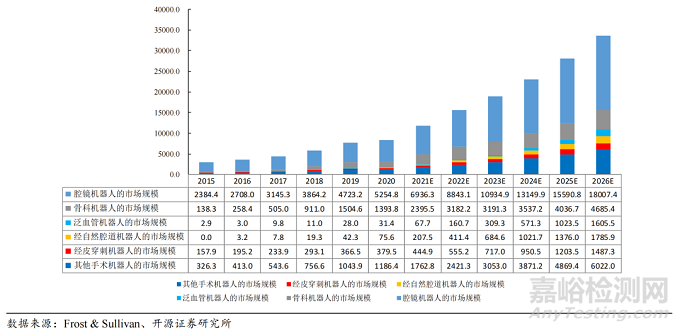

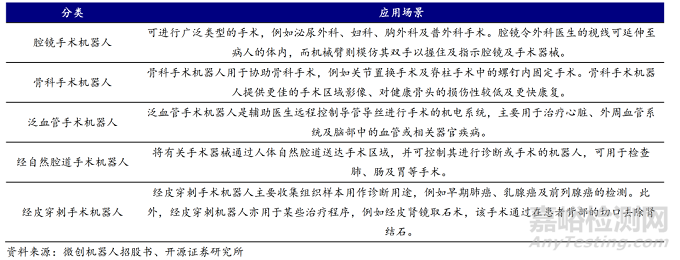

下面兩幅附圖分別給出了各主要細分手術機器人的應用場景和市場規模情況，供各位讀者參考。





筆者認為，隨著時間發展，對于國內手術機器人市場而言，各大廠商會面臨如下5個方面的競爭，分別為：



1.技術戰，入局者眾多，內卷嚴重，而且在技術上目前國外先進巨頭具有一定優勢，國內廠家只有通過技術上“高人一等”才能“脫穎而出”。



2.臨床戰，目前手術機器人雖然種類繁多，但是依然是醫械法規強監管的產業，且市場受眾面以大城市的大醫院為主體，在如此眾多的品牌上市過程中，臨床資源就顯得彌足珍貴。



3.融資戰，手術機器人是一個多學科高度集中的產品，研發周期長，臨床要求高，各方面人力資源也緊張稀缺，必然需要高額的投入，這些都需要大量的資本投入，因此手術機器人的玩法從資本市場來講其實就是“誰的資本強誰成功率大”。



4.營銷戰，隨著國內、國外廠商的產品逐步上市，需要“賣出去”，也需要市場各群體的認同，更需要占據市場率，因此在眾多同類型同適應癥的手術機器人中“賣得好”才是各大廠商的終極目標，才是“長久之計”。



5.專利戰，專利對于手術機器人而言十分重要，當然也是技術層面的演化，更是各大手術機器人廠商市場角力的重要武器，甚至是“終極核武”，規避設計風險、占據市場率都需要專利的輔助，達芬奇在腔鏡機器人領域“叱咤風云”恰恰是得益于專利。



Titan概覽



Enos腔鏡手術機器人由Titan Medical研發，是一套單孔手術機器人系統，Titan Medical成立于2018年。



Titan Medical手術機器人的專利和專利申請已超過200項，這一重要里程碑展現了公司致力于成為單孔機器人輔助手術的創新領導者。廣泛的專利組合保護了公司的專有技術，并支持其推動更好的患者療效、提供成本效益和提高醫院效率的使命。目前，Titan已通過預付費許可交易授權給第三方大約1/3的專利，大多與機器人輔助器械、內窺鏡攝像頭和相關驅動系統技術相關。Titan完整專利組合所涵蓋的所有技術都可能被用于其Enos系統。



下圖給出了Enos手術機器人的產品實物示意。



專利分析



筆者針對Titan Medical機器人所涉及的專利情況，進行了檢索，其結果進行如下展示：



專利概覽

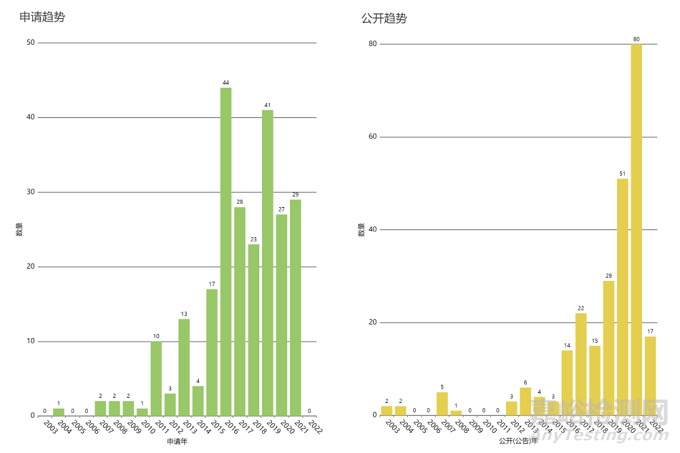

下圖給出Titan Medical公司專利的申請和公開情況。

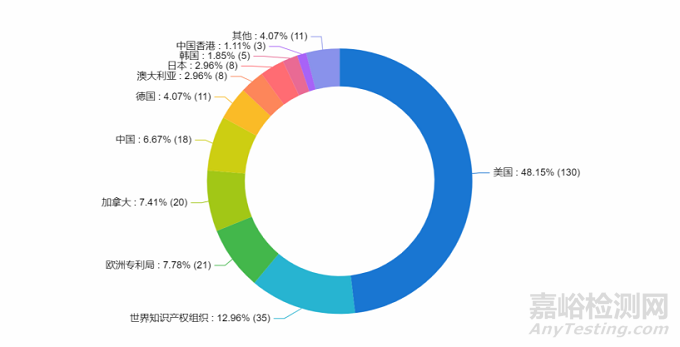

下面兩幅圖給出了Titan Medical專利布局情況，可以非常明確得到達Titan Medical的專利地域布局情況，其專利申請目標國主要聚集于美國、歐洲、加拿大、中國等區域性中心國家或地區。

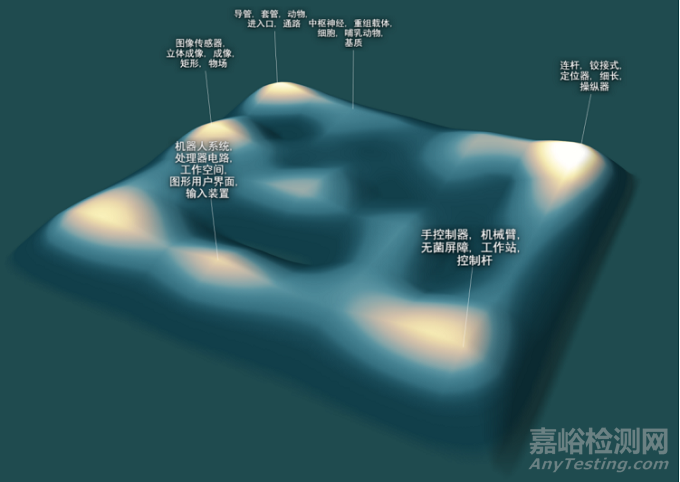

下圖給出了Titan Medical公司相關專利的專利地圖情況，從該專利地圖可以很明了的得到Titan Medical公司相關專利的技術分支情。





重點專利



筆者對Titan Medical手術機器人的相關專利根據類別分別進行了整理和剖析，這里筆者從眾多專利中選擇了若干進行了解析，相關相關結果如下：Titan Medical手術機器人的完整專利清單和分析筆者也已開展完成，如感興趣可以與筆者取得聯系，共同交流學習：



1



公開/公告號	US10758311B2	申請日	2018-10-30
發明名稱	Hand controller apparatus for gesture control and shared input control in a robotic surgery system
解決的技術問題	Robotic systems have been employed to help reduce tedious and time consuming processes. Many of the current robots used in surgical applications are specifically intended for magnifying/steadying surgical movements or providing a template for milling the bone surface. However, these robots are suboptimal for drilling holes and other related tasks.
技術方案	In some embodiments, a hand controller apparatus for controlling a tool in a robotic surgery system can include a body configured to be moved to generate a first operator input to cause a tool to move corresponding to the movement of the body. The hand controller apparatus can also include an input control interface formed on a surface of the body and configured to sense one or more of a plurality of second operator inputs associated with a plurality of tool functions, the plurality of second operator inputs being different from the first operator input. The hand controller apparatus can also include a processor configured to control the tool to perform one or more of the plurality of tool functions in response to the sensed one or more second operator inputs.

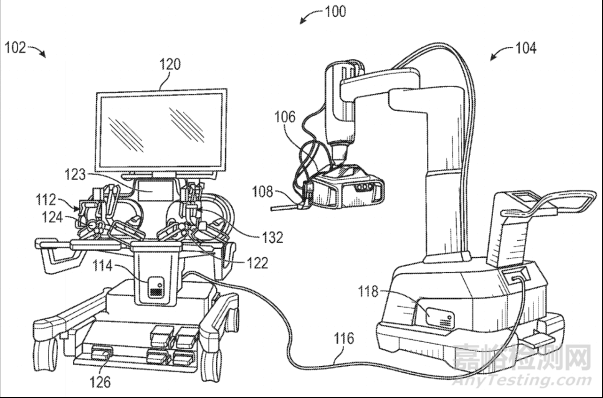

相關附圖



2





公開/公告號	US10278683B2	申請日	2013-12-20
發明名稱	Articulated tool positioner and system employing same
解決的技術問題	The present invention provides an alternative articulated tool positioning apparatus that avoids the need for springs biasing articulated segments into a straight position through the use of cables capable of tension and compression connecting terminating members between articulating links, thereby supporting both pushing and pulling on the cables and providing for simpler assembly.
技術方案	An articulated tool positioning apparatus comprising a base member, an intermediate member, an end member and a first tool holder arranged in succession, each of the base member, intermediate member, end member and tool holder having a respective central opening. A first plurality of coupled guides id positioned between the base member and the intermediate member and a second plurality of coupled guides is positioned between the intermediate member and the end member. A third plurality of coupled guides is diposed between the end member and the tool holder. The base member, intermediate member, end member, first tool holder and first second and third pluralities of coupled guides all have a central opening and guide openings or securing points for securing pluralities of flexible control links to the base member or to an object separated from the base member. Pushing or pulling control links of a first plurality of control links causes the base member, the first plurality of coupled guides, the intermediate member, the second plurality of coupled guides and the end member to selectively define a continuous curve. A second plurality of control links causes the end member to maintain an orientation generally the same as the base member, when any of the other flexible control links is pushed or pulled. Pushing or pulling control links of a third plurality of control links causes the tool holder to be selectively moved into any of a plurality of orientations, such that the third plurality of coupled guides between the end member and the tool holder defines a continuous curve from the end member to the tool holder. At least one mechanism for pushing and pulling the flexible control links is described and a use of the apparatus for positioning a tool for laparoscopic surgery applications is described.

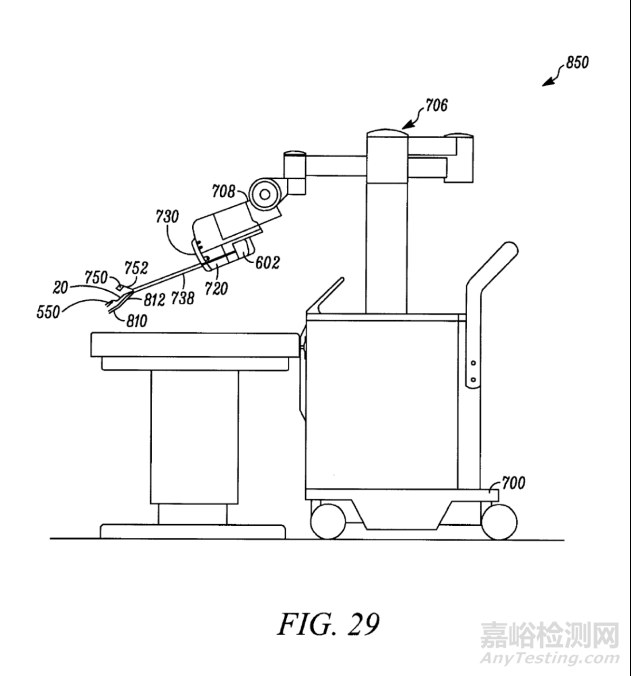

相關附圖



結  語



誠如領域內人士共同認識的那樣，手術機器人逐漸贏得市場追捧，站上了智能精細化發展、醫保政策利好的快車道，全球以及國內各大手術機器人廠商也必會將達芬奇、美敦力、強生、CMR等作為重要的標桿和對照，聯動產學研醫生多方力量，不斷創新，推動中國手術機器人行業更智能化、精準化、微創化的發展，相關知識產權問題也必將會成為各大手術機器人廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
