常壓儲罐是重要的原油、成品油儲存設備，廣泛應用于石油和煉化行業，其容積一般為2000~100000 m3，一旦發生泄漏，將會造成巨大的經濟損失和嚴重的環境污染。



目前，常壓儲罐的維護方式是定期進行開罐檢測，開罐檢測需要停產，不僅費時、費力，還存在一定的安全風險。因此，開展在線檢測，評估儲罐健康狀況具有重要意義。



儲罐在線檢測技術主要有內檢測機器人、超聲導波和聲發射檢測等。由于儲罐底部通常覆蓋一層油泥，導致內檢測機器人無法行走，因此該技術仍在研究階段，尚無工程應用案例。超聲導波技術可以對內邊緣板進行檢測，通常儲罐外邊緣板會包覆有外防腐蝕層，要實施檢測須破壞外防腐蝕層，因此該技術應用場景有限。聲發射技術幾乎是目前唯一的、可操作的儲罐底板在線檢測技術。



早在1997年，Vallen公司開展了儲罐聲發射檢測項目后，聲發射技術得到廣泛地應用與發展，形成了一系列的檢測標準。



本工作對國內外聲發射檢測標準進行了對比分析，結合生產實踐，提出了儲罐聲發射檢測標準的修訂方向和建議，以期對進一步完善儲罐底板腐蝕評價體系和指導儲罐在線檢測及維修提供參考依據。



1聲發射檢測國內外標準概況



01國外聲發射檢測標準



美國材料與試驗學會ASTM在1997年就發布了常壓/低壓承裝液體金屬儲罐的聲發射檢測標準ASTM E1930-1997《用聲發射檢驗充液常壓和低壓金屬儲罐的標準試驗方法》，該標準分別于2002、2007、2012和2017年進行了修訂。歐洲標準是建立在1997年德國萊茵、CESI Spa、聲發射設備廠商Vallen、殼牌和陶氏開展的“儲罐聲發射檢測”項目，于2010年發布了承裝液體的金屬儲罐腐蝕缺陷的聲發射檢測標準BS EN 15856:2010《無損檢測 聲發射 周圍充滿液體的金屬內壁腐蝕檢測用AE試驗方法的一般原理》。



ASTM E1930-1997對人員資質、設備、安全措施、設備校準和試驗步驟等方面進行了規定，EN 15856:2010對人員資質、設備、試驗步驟和數據分析等方面進行了規定。



02國內聲發射檢測標準



從20世紀90年代開始，中國特檢院、東北石油大學和中石油管道科技中心等先后開展了儲罐聲發射檢測的研究，并分別形成了JB/T 10764-2007《無損檢測 常壓金屬儲罐聲發射檢測及評價方法》、Q/SY GD 0211-2011《立式圓筒形鋼制焊接儲罐底板聲發射在線檢測及評價》。



JB/T 10764-2007的內容參考了ASTM E1930-2002標準，增加了儲罐底板的評價方法等內容，并對事件數、撞擊數進行了分級，根據分級給出儲罐的維修建議。



Q/SY GD 0211-2011不僅參考了ASTM E1930-2002，還吸收了JB/T 10764-2007中評價分級的思路，在資料性附錄F中規定了罐底聲發射信號檢測結果評價過程，采用事件數定位稀疏程度，確定罐底泄漏可能性等級，通過單位事件內的事件數和事件的平均能量定義罐底聲源活度，并結合泄漏可能性等級和聲源活度，對儲罐底板腐蝕程度進行評級。



2標準對比分析



01適用范圍



表1 聲發射檢測標準適用范圍



標準號	適用范圍
ASTM E1930-2017	適用于工作介質為液體的新建和在役地上儲罐；對于平底儲罐，可以檢測壁板、頂板，只有當傳感器布置在底板上，才能檢測到底板腐蝕；當運行壓力大于檢測壓力時，檢測無效；適用于碳鋼、不銹鋼、鋁合金和其他金屬儲罐
BS EN 15856:2010	適用于工作介質為液體的儲罐；適用于石油石化金屬儲罐的腐蝕檢測，可以給出定性的評價以及最大再服役時間建議；對于平底儲罐，可以檢測底板、液位以下的壁板，對于浮頂儲罐，可以檢測罐頂；只能檢測活性缺陷，檢測過程中，若腐蝕過程停止，那么檢測不到聲發射信號
JB/T 10764-2007	適用于工作介質為氣體或液體的儲罐；壓力為常壓或小于0.1 MPa；低壓新建和在役金屬立式儲罐；罐體和罐底板
Q/SY GD 0211-2011	適用于各種介質為液體、工作壓力為常壓新建或者在役地上立式金屬儲罐底板腐蝕程度的聲發射技術檢測與評價



由表1可見：4個標準均是針對金屬常壓工作介質為液體的新建或在役的儲罐檢測，只有JB/T 10764-2007涵蓋了工作介質為氣體的儲罐，常壓儲罐通常不用于儲存氣體；ASTM E1930-2017、BS EN 15856:2010和JB/T 10764-2007的檢測范圍均包括儲罐壁板、頂板和底板，Q/SY GD 0211-2011只針對儲罐底板的檢測。



02聲發射檢測系統要求



4個標準主要對聲發射檢測系統的傳感器、信號線、耦合劑、前置放大器、供電信號電纜、信號處理器等方面進行了規定。



表2 國內外標準中聲發射檢測設備要求



標準號	設備要求
ASTM E1930-2017	傳感器：罐體檢測傳感器諧振頻率為100~200 kHz；罐底檢測傳感器諧振頻率為30~60 kHz；靈敏度應不大于3 dB 信號線：典型的信號線長度為2 m 前置放大器：前方的均方根電壓端平噪聲電平應不大于5 µV；前方的增益變化不應超過±1 dB 信號處理器：撞擊持續時間應精確到±10 μs；撞擊的定義時間應為400 μs
BS EN 15856:2010	傳感器：采用波在液體中的傳播模式，諧振頻率為20~80 kHz；采用波在金屬中的傳播模式，諧振頻率為100~300 kHz 信號線：未做要求 前置放大器：未做要求 信號處理器：信號采集至少應輸出聲發射計數、表征背景噪音的參量、峰值頻率、持續時間、上升時間、能量和到達時間等參數
JB/T 10764-2007	與ASTM E1930-2017標準要求基本一致，規定了信號采集輸出參數，包括計數、幅度、持續時間、上升時間、能量以及到達時間等參數
Q/SY GD 0211-2011	與JB/T 10764-2007標準要求基本一致



如表2所示：我國的JB/T 10764-2007和Q/SY GD 0211-2011標準是參考ASTM E1930-2002制定的，僅在信號采集方面進行了額外的規定，其他聲發射系統參數設定均與ASTM E1930-2002標準一致；由于Q/SY GD 0211-2011標準僅針對罐底板的檢測，傳感器諧振頻率設置范圍為30~60 kHz；BS EN15856:2010標準對聲發射系統要求涉及較少，僅對傳感器和信號采集進行了約定，其中，要求對于儲罐底板的檢測應采用波在液體中傳播的模式，傳感器的諧振頻率應為20~80 kHz；在信號采集方面，JB/T 10764-2007和Q/SY GD 0211-2011標準明確要求了采集幅度參數，BS EN 15856:2010標準未給出采集幅度的明確要求。



03試驗步驟



靈敏度測試



為了保證檢測結果的可重復性，試驗前，須進行儀器靈敏度測試。對于檢測儀器校驗方法，ASTM E1930-2017、JB/T 10764-2007和Q/SY GD 0211-2011標準中均建議采用斷鉛試驗，要求斷鉛位置距離傳感器至少10 cm，傳感器峰值幅度的要求略有不同。BS EN 15856:2010標準中要求采用Hsu-Nielsen源距離傳感器中心50 mm進行靈敏度測試，4次靈敏度測試平均值誤差應為±3 dB，也是要求最為嚴格的測試。



檢測步驟



4個標準中的聲發射檢測步驟如表3所示，在儲罐底板檢測實踐過程中，傳感器布設、儀器校準、加壓方式選擇和檢測時間都是關鍵參數，傳感器的布設涉及傳感器高度、間距和數量。



表3 聲發射技術檢測步驟



標準號	檢測步驟
ASTM E1930-2017	傳感器安裝間距：未做明確要求；采用區域定位的罐體檢測，區域半徑需按衰減特性來確定；采用計算定位的罐體檢測，最大允許傳感器間距按衰減特性來確定；對于區域定位方法，最大傳感器間距等于1.5倍區域半徑，對于計算定位方法，最大傳感器間距等于區域半徑 安裝位置表面處理：表面清潔無雜質，耦合良好 檢測儀器校驗：斷鉛試驗中斷鉛鉛芯距傳感器至少10 cm，平均峰值幅度變化不超過±4 dB；當需進行事件定位時，相鄰傳感器應探測到超過門檻的信號，且定位精度在傳感器間距的5%以內 加壓方式：新建儲罐未做明確要求；在役儲罐：檢測液位為最高操作液位的75%~100% 檢測時間：根據加壓程序
BS EN 15856:2010	傳感器高度：第一行傳感器應設置在距離底板1 m處，第二層護衛傳感器設置在距離底板4~6 m處，在第一行傳感器正上方，距離液位至少1 m，當油泥影響波的傳播時，兩行傳感器都要升高，但這應與儲罐運行人員協商，因?yàn)檫@會造成較大的定位誤差 傳感器安裝間距：均勻分布在儲罐周圍，避開人孔、焊縫等，間距不應超過15 m，實踐證明間距為13 m更具可操作性，每行傳感器數量不少于6個，傳感器距焊縫距離需超過200 mm 安裝位置表面處理：未做明確要求 檢測儀器校驗：采用Hsu-Nielsen源距離傳感器中心50 mm處進行靈敏度測試，4次靈敏度測試平均值誤差應為±3 dB 加壓方式：液位應高于傳感器至少1 m，對于平底儲罐，檢測時儲罐應靜置，無進出液，加熱器關閉，通常靜置24小時 檢測時間：最理想的檢測環境是無風、無雨和無陽光直射，可以在夜間進行檢測，至少檢測1小時，如果采集波形信號，這些信號至少覆蓋30分鐘，多采集幾次可以提高評價結果
JB/T 10764-2007	傳感器高度：傳感器布設在壁板上，盡量同一高度，距底板約0.1~0.5 m，且高于油泥深度 傳感器安裝間距：當區域定位時，區域半徑需按衰減特性來確定；采用進行事件數定位時，最大允許傳感器間距按衰減特性來確定；對于區域定位方法，最大傳感器間距是區域半徑的1.5倍，對于計算定位方法，最大傳感器間距等于區域半徑；傳感器間距不宜大于13 m 安裝位置表面處理：表面清潔無雜質，耦合良好 檢測儀器校驗：與ASTM E1930-2017一致 加壓方式：檢測液位為最大操作液位的85%~105%，特殊情況下，液位高于傳感器安裝位置1 m以上，檢測前，應靜置2小時以上 檢測時間：至少檢測2小時
Q/SY GD 0211-2011	傳感器高度：浮頂儲罐在距邊緣板0.2~1.0 m高度的儲罐外壁板處，高度一致；拱頂儲罐：增加護衛傳感器，護衛傳感器高于罐底傳感器1.5~3.0 m 傳感器安裝間距：浮頂儲罐：不宜大于13 m 安裝位置表面處理：St3銹等級 檢測儀器校驗：斷鉛試驗采用0.3 mm直徑2H或者0.5 mm的HB鉛芯，鉛芯至少距傳感器100 mm，所有傳感器平均峰值幅度的變化不應超過±5 dB 加壓方式：液位高度為最大操作液位高度的85%以上，且應在該液位下靜置12小時以上 檢測時間：關閉進出口閥門，排除干擾源，采集宜在夜間進行，采用短期監測和多次檢測的方式進行，每次監測時間不少于10小時，且至少檢測兩次



ASTM E1930標準中，傳感器安裝間距需要根據衰減特性來確定，對于區域定位最大的傳感器，其安裝間距是區域半徑的1.5倍，對于計算定位最大的傳感器安裝間距等于區域半徑。BS EN 15856:2010、JB/T 10764-2007和Q/SY GD 0211-2011標準中均建議傳感器安裝間距不宜大于13 m。對于傳感器高度，ASTM E1930標準中未明確規定，其他3個標準規定均不同。對于含有油泥的原油儲罐，只有BS EN 15856:2010和JB/T 10764-2007標準中建議傳感器高度高于含有油泥的原油儲罐，其中，BS EN 15856:2010標準明確表明，含有油泥的原油儲罐的缺陷定位存在較大的誤差。



對于安裝位置表面處理，只有Q/SY GD 0211-2011標準要求達到St3除銹等級，其他3個標準均要求耦合良好即可。

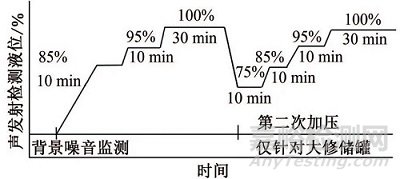

針對大修儲罐，聲發射檢測加壓程序如圖1所示。對于加壓方式與檢測時間，4個標準均要求在加壓環境中進行測試，BS EN 15856:2010標準要求儲罐液位只要大于傳感器位置1 m即可，其他標準對加壓環境要求較苛刻。其中，ASTM E1930-2017與JB/T 10764-2007標準要求檢測液位為75%~100%，Q/SY GD 0211-2011標準要求檢測液位在85%以上。對于檢測時間，ASTM E1930-2017標準未要求靜置時間，在100%液位下保壓測試30分鐘即可，JB/T 10764-2007標準要求靜置時間至少2小時，測試時間至少1小時，但并未明確規定1小時測試環境，Q/SY GD 0211-2011標準要求靜置至少12小時，測試兩次，每次至少10小時。





圖1 聲發射檢測加壓程序（針對大修儲罐）



04結果評價



ASTM E1930-2017標準采用5個指標評價儲罐運行狀況，當達到指標后，需要采用其他無損檢測方法。這5個指標分別是保載過程中聲發射信號、信號持續時間、撞擊數、大幅值撞擊和信號強度。其中，保載過程中聲發射信號表征儲罐蠕變過程中連續的屈服或損傷或者缺陷在應力水平下持續的變化。信號持續時間表征整體的聲發射活度。如果聲發射信號一直都超過這個值，表明儲罐運行狀況較差。撞擊數主要用于評價在役儲罐的運行狀況，撞擊數太大，表明儲罐缺陷較多。大幅值撞擊表明裂紋在擴展，幅值隨著載荷的增加而增加也表明裂紋在擴展。信號強度表征隨著載荷的增加，缺陷區域出現響應。



BS EN 15856:2010標準要求，采用不同信號到達時間的差異進行聲發射事件的定位，當事件相鄰時，可以將其信號到達時間視作相等，代表同一個聲發射源。采用聲發射活度評價區域的單位時間（1小時）聲發射事件數來進行儲罐評級，評級范圍為無聲發射源至嚴重聲發射源，對應最大的服役周期和立即開罐檢測。



JB/T 10764-2007標準在正文中給出了儲罐底板的聲發射評價方法，分別采用時差定位和區域定位分析聲發射源的分級。時差定位是通過對撞擊進行三角定位分析得到事件數，將儲罐底板劃分為網格，網格可以是正方形或圓形，邊長或直徑應不大于儲罐直徑的10%，根據每一個網格每小時出現的事件數E，評定底板的腐蝕分級。區域定位分析是根據每個通道采集到的每小時撞擊數H進行底板的腐蝕等級劃分。根據時差定位分析結果或區域定位分析結果進一步分析儲罐維修優先順序。



Q/SY GD 0211-2011標準在資料性附錄中給出了儲罐底板的聲發射評價方法，分別將泄漏可能性等級和聲發射活度的描述結果置于矩陣中，評定底板的腐蝕分級。根據時差定位得到事件定位，采用事件集中程度描述泄漏可能性等級，采用單位時間和單位區域的事件數、單位時間事件平均能量進行聲發射活度描述。



3問題探討



根據以上對比分析，國內外聲發射檢測評價標準存在較大的差異，主要是聲發射檢測范圍、檢測步驟和檢測評價方法幾個方面。



01檢測范圍



ASTM E1930、BS EN 15856、JB/T 10764和Q/SY GD 0211標準的檢測范圍均按介質劃分，檢測范圍覆蓋液體儲罐，并沒有明確介質。實際應用過程中，液體介質有原油、汽油、柴油和水等，不同介質的密度不同，聲信號傳播速率也不同，必定會對結果產生影響。此外，原油儲罐底部通常覆蓋一層油泥，不同厚度的油泥對聲發射信號耗散的影響不同，結果需要根據油泥厚度進行修正。



SANCHEZ等對汽油罐（容積3000 m3，直徑15.68 m，高10.52 m）進行聲發射檢測，采用8個傳感器（35 kHz）均勻布設，檢測1小時，采用Vallen AMSY-5 AE系統進行檢測及后處理。研究發現，陰極保護系統會產生一些噪聲，這會影響檢測結果,聲發射檢測出一處活性泄漏缺陷，另一處泄漏缺陷未被檢出，原因是該處有油泥，并未發生泄漏。



張庶鑫等對20000 m3原油儲罐進行聲發射檢測，結果發現，聲發射是一種有效的在線檢測技術，可以定性評價原油儲罐底板的腐蝕狀況，與實際情況相比，檢測評價結果較為保守，需進一步修正含油泥原油儲罐的聲發射評級結果。



ASTM E1930、BS EN 15856、JB/T 10764和Q/SY GD 0211標準檢測范圍均按儲罐部位劃分，ASTM E1930、BS EN 15856和JB/T 10764標準檢測范圍均覆蓋儲罐壁板、頂板和底板，Q/SY GD 0211只針對儲罐底板的檢測。



在工程實踐中，聲發射技術主要用于底板腐蝕檢測，對于容積為2000~100000 m3的儲罐均有應用。然而，對于大型儲罐，其底板直徑越大，聲發射信號衰減越大，導致儲罐中心的信號很難傳播到儲罐壁。ASTM E1930標準中傳感器安裝間距需要根據衰減特性來決定，對于計算定位方法，最大傳感器間距等于1.5倍區域半徑，對于計算區域定位方法，最大傳感器間距等于區域半徑。



筆者在某作業區汽油罐上進行衰減特性測定，測得衰減半徑約為5 m，表明區域定位傳感器間距應為7.5 m，計算定位傳感器間距應為5 m。標準中推薦最大傳感器間距應小于13 m。容積為100000 m3的儲罐半徑約為80 m，容積為20000 m3的儲罐半徑約為40 m，均遠大于最大傳感器間距13 m和衰減半徑5 m，導致儲罐中心腐蝕信號無法達到罐壁。然而，從美國PAC聲發射檢測分析軟件結果來看，聲發射可檢測到100000 m3儲罐中心的腐蝕信號，這表明標準和實際情況不符。



對于大型儲罐，聲發射檢測范圍只能覆蓋儲罐底板邊緣，對于大型儲罐的聲發射檢測，可縮短傳感器間距，增加傳感器布設數量。



02檢測步驟

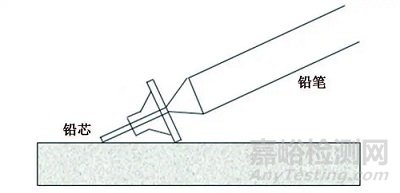

檢測步驟存在較大的差異是靈敏度測試和加壓程序。靈敏度測試是對設備進行標定，以保證試驗結果的可重復性。4個標準均建議采用斷鉛試驗進行標定，但對于斷鉛鉛芯尺寸沒有明確規定，對斷鉛位置的規定均不同，因此按不同標準檢測的結果無法進行比較。建議明確斷鉛位置、鉛芯尺寸和斷鉛角度等參數，如圖2所示，或者采用標準信號發生器，使得檢測結果一致，則結果具有可比性。





圖2 斷鉛試驗示意



03結果評價



ASTM E1930-2017標準采用聲發射信號、信號持續時間、撞擊數、大幅值撞擊和信號強度等5個指標評價儲罐運行狀況。



BS EN 15856:2010標準采用聲發射活度評價區域的單位時間（1小時）聲發射事件數來評價儲罐運行狀況。



JB/T 10764-2007標準采用時差定位和區域定位分析聲發射源的分級，通過單位時間單位區域的事件數、單位時間撞擊數進行儲罐底板腐蝕狀況分級。



Q/SY GD 0211-2011標準分別采用泄漏可能性等級（聲發射事件數密集程度）和聲發射活度（單位時間事件數、事件平均能量）兩個參量描述結果，對儲罐腐蝕程度進行評級。



HODAEI等對原油儲罐（容積600 m3，直徑9 m，高7.6 m）進行聲發射檢測，采用5個傳感器均勻布設，檢測1小時，采用三角定位方法對聲發射信號進行定位分析，得到罐底板事件數分布。研究發現，儲罐底板腐蝕減薄程度與事件數分布呈正相關性。



YUYAMA等對近20臺儲罐分別開展了聲發射檢測、漏磁檢測與超聲檢測，并對檢測結果進行了對比驗證。結果表明，聲發射檢測方法中的聲源定位結果存在一定的偏差，但聲源集中度可以有效反映在役儲罐底板的腐蝕程度。



綜上可知，聲發射技術可以定性反映儲罐底板的腐蝕狀況，但不能精確定位，其中，事件數指標可以較為準確地描述底板的腐蝕狀況。



國內外聲發射檢測標準中選擇的聲發射評價指標不同，且都沒有給出明確的儲罐評級劃分方法，對于沒有經驗的檢測人員，無法進行結果評級。針對這種情況，建議采用聲發射事件數密集程度以及單位時間事件數兩個參量進行結果評價。



結論及建議



(1) ASTM E1930、BS EN 15856、JB/T 10764和Q/SY GD 0211聲發射檢測標準的檢測范圍均覆蓋液體儲罐，并沒有明確介質，建議根據介質類型，分別給出評價方法。



(2) 對于大型儲罐，建議可縮短聲發射檢測的傳感器間距，增加傳感器布設數量。



(3) 4個標準均采用斷鉛試驗進行靈敏度標定，建議明確斷鉛位置、鉛芯尺寸、斷鉛角度等參數，或者采用標準信號發生器，使得檢測結果一致，則結果具有可比性。



(4) 4個標準都沒有給出明確的儲罐評級劃分方法，建議采用聲發射事件數密集程度和單位時間事件數進行結果評價，并明確分級標準。
