中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一、里氏硬度計原理



用規(guī)定質(zhì)量的沖擊體在彈力作用下以一定速度沖擊試樣表面，用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。



沖擊和反彈速度的測得，是將一水久磁鐵織裝于沖擊休上當(dāng)沖擊體通過線圈時，它向前和彈回時均在線圈內(nèi)感應(yīng)出有微小差別的電壓。這些電壓正比于速度，經(jīng)計算機(jī)處理的顯示裝置上顯示出硬度值HL。

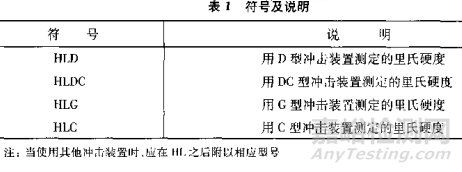

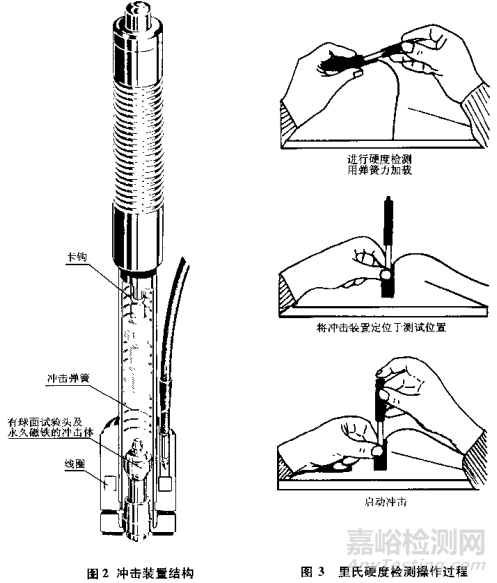

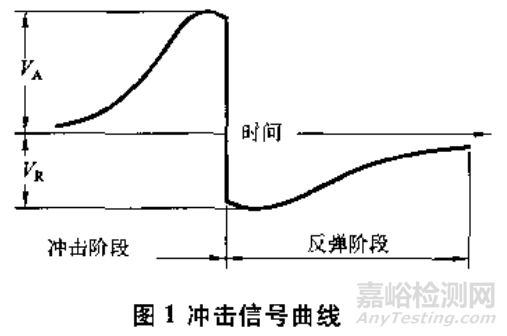

沖擊速度是一定的，它來源于卡鉤釋后沖擊彈簧給予的力；而反彈速度決定于材料的硬軟。硬的材料受沖擊體沖擊后，塑性永久變形小，消耗的沖擊功小，反彈的速度就快，反之，消耗于朔性變形中的能最大，反彈的速度就慢。測試沖擊信號曲線見圖1，符號及說明見表1。沖擊裝置結(jié)構(gòu)見圖2。其操作過程見圖3。









二、計算公式



里氏定義為沖擊體反彈速度與沖擊速度之比乘以1000



故





式中HL--里氏硬度;



       VR--沖擊體同彈速度:



       VA一-沖擊體沖擊速度



里氏硬度計公式來源于沖擊體動、勢能轉(zhuǎn)換原理，設(shè)沖擊體與試樣碰撞之前速度為VA碰撞之后的回彈速度為VR。





式中 K---定義系數(shù)，1000



三、應(yīng)用范圍及特點



里氏硬度特別適用于：已安裝的機(jī)械部件或水久性組裝部件；各種軋輥、大型工件；壓力容器、汽輪機(jī)、發(fā)電機(jī)組上部件的失效分析；大型軸承及其他較大零件生產(chǎn)流水線上的檢測。金屬材料倉庫材料區(qū)分；熱處理后較大模具、零件的硬度檢測等。



里氏硬度的特點是：精度較高，儀器和操作正常情況下能保證士0.8%；適用范圍寬。能適用干鋼、鐵、銅、鋁及其合金；測量方向可根據(jù)現(xiàn)場情況任意選用。儀器輕巧，操作簡便；所測得的HL硬度值根據(jù)需要可自動轉(zhuǎn)換成布氐、洛氏硬度值并能自動顯示或打印出單個和多個平均硬度值結(jié)果。



缺點是：不適用于質(zhì)量體積較小的試樣。



四、里氏硬度計沖擊裝置

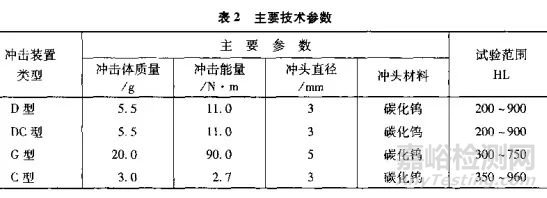

1、沖擊裝置的主要技術(shù)參數(shù)，見表2





2、沖擊裝置的適用性及其特點，見表3





五、試樣及其要求



1、在制備試樣表面過程中，應(yīng)避免由于受熱及加工硬化等試樣表面造成影響。

2、試樣的檢測面最好是平面，檢測面應(yīng)光潔，不應(yīng)有氧化皮及油污。

3、質(zhì)量小于2kg的試件，應(yīng)使其與質(zhì)量大于5kg的支承體緊密耦合(耦合要求參見（6.7 節(jié)）

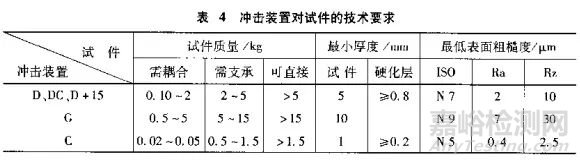

4、各種沖擊裝置對試件質(zhì)量試樣最小厚度和表面硬化層深度、表面粗糙度的要求見表4。

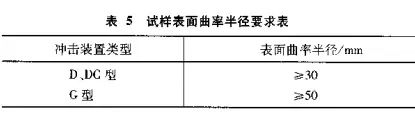

5、對于凹凸圓柱面及球面試樣，其表面曲率半徑應(yīng)符合表5要求。



對于表面為曲面的試樣，應(yīng)使用適當(dāng)?shù)闹苇h(huán)，以保證沖頭沖擊瞬間位置偏差在+0.5mm之內(nèi)。試樣不應(yīng)帶有磁性。

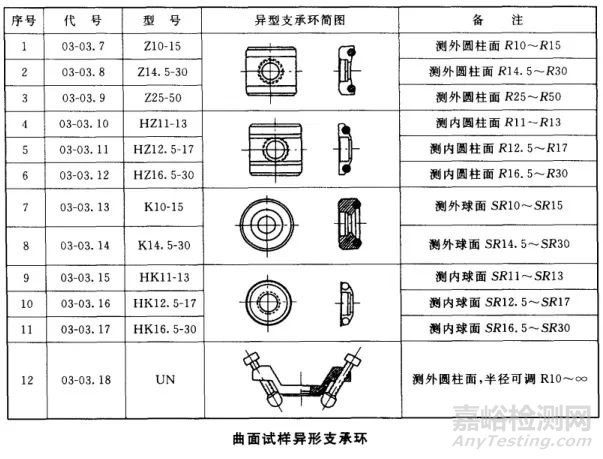

六、異型支撐環(huán)
