中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

目前市場(chǎng)上出現(xiàn)很多同品牌但是質(zhì)量不同的產(chǎn)品，這是因?yàn)橥划a(chǎn)品不同批次材料的一致性決定了產(chǎn)品的最終質(zhì)量。



質(zhì)量參差不齊會(huì)影響品牌形象，從而降低產(chǎn)品的競(jìng)爭(zhēng)力，那么如何對(duì)產(chǎn)品的質(zhì)量進(jìn)行管控呢？



這時(shí)候材料的一致性比對(duì)測(cè)試就顯得尤為重要，一致性比對(duì)測(cè)試可以鑒定不同批次的產(chǎn)品用料是否達(dá)標(biāo)，以確保不同批次產(chǎn)品的質(zhì)量，同時(shí)還可檢查從供應(yīng)商采購(gòu)的原料質(zhì)量是否符合產(chǎn)品要求，從而防止供應(yīng)商采用過量的回收料或邊角料。



由于高分子材料種類繁多（包括塑料、橡膠、纖維、膠黏劑、涂料等），因?yàn)槠鋬?yōu)良的特性已經(jīng)深入應(yīng)用到了我們的生活中。



由于不同需求的產(chǎn)品其性能要求是不一樣的，選材不當(dāng)、更換原材料、不合理回收都會(huì)影響到產(chǎn)品的性能與質(zhì)量，因此加強(qiáng)對(duì)產(chǎn)品質(zhì)量的監(jiān)控十分重要。



在材料實(shí)際生產(chǎn)中，由于影響因素過多，不可避免的存在材料各成分偏差，即材料一致只能是相對(duì)一致。經(jīng)過實(shí)驗(yàn)室以往的測(cè)試分析經(jīng)驗(yàn)，并結(jié)合實(shí)際使用過程中出現(xiàn)的情況，總結(jié)了材料一致性比對(duì)測(cè)試準(zhǔn)則：



01紅外光譜分析法



利用紅外光譜圖判斷材料一致性需要待測(cè)樣品和標(biāo)準(zhǔn)樣品的測(cè)試條件一樣，再比較兩組譜圖是否滿足以下條件：



①主要特征峰一致；



②特征峰峰值波數(shù)無明顯變化；



③特征峰峰形和相對(duì)強(qiáng)度不變。



02差量掃描熱分析法



差量掃描熱分析法判斷材料一致性需要待測(cè)樣品和標(biāo)準(zhǔn)樣品的測(cè)試條件一樣，測(cè)試樣品量一致，再比較兩組DSC曲線是否滿足以下條件：



①曲線形狀（玻璃化溫度、結(jié)晶溫度、熔融溫度等溫度峰）無明顯的變化；



②溫度變化不大于 5℃，待測(cè)樣品、標(biāo)準(zhǔn)樣品溫度變化趨勢(shì)一致（同大或同?。?。



03熱重分析法



熱重分析法判斷材料一致性需要待測(cè)樣品和標(biāo)準(zhǔn)樣品的測(cè)試條件一樣，測(cè)試樣品量一致，再比較兩組熱重曲線是否滿足以下條件：



①曲線形狀和變化趨勢(shì)（拐點(diǎn)和降解的速率等）無明顯變化；



②降解變化數(shù)量相同；



③降解起始、終止溫度和一階微分峰溫變化不大于 25℃；



④各降解段降解量和殘余量變化不大于 8%。



案例



背景：某客戶寄來兩款材料，需通過材料一致性比對(duì)來判定這兩款材料是否相同。



方案：實(shí)驗(yàn)室工程師分別運(yùn)用了FTIR、DSC、TG對(duì)兩款材料進(jìn)行了測(cè)試，對(duì)比分析兩組圖譜。

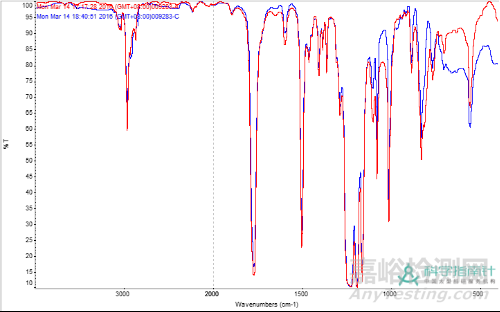

（1）兩組樣品的紅外光譜對(duì)比

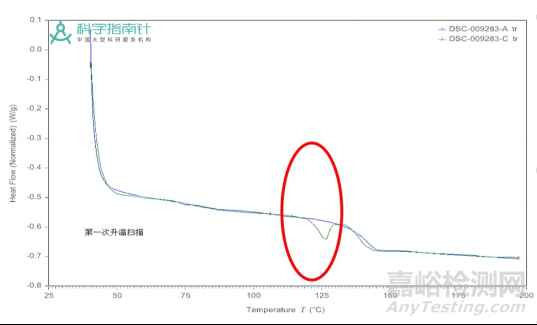

（2）兩組樣品的DSC曲線對(duì)比

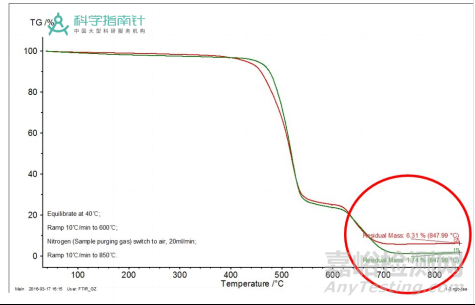

（3）兩組樣品的TG曲線對(duì)比



實(shí)際上，材料的一致性判定是個(gè)經(jīng)驗(yàn)性的工作，需要專業(yè)的基礎(chǔ)知識(shí)和大量的判定經(jīng)驗(yàn)。除了上述的判定方法外，實(shí)驗(yàn)室工程師也依據(jù)以往的判定案例，積累了不同的判定要求，會(huì)針對(duì)產(chǎn)品的特點(diǎn)或客戶的關(guān)注點(diǎn)還會(huì)選擇其他不同的材料分析方法測(cè)試分析。



常規(guī)的一些材料質(zhì)量管控，可通過常規(guī)性能測(cè)試（如熔指、灰分、機(jī)械性能）和IR+DSC+TG等測(cè)試方式來判定。由于高分子材料的應(yīng)用較為廣泛，配方也較于復(fù)雜，各種微量助劑的加入均可能影響材料的關(guān)鍵性能。



因此在常規(guī)測(cè)試的基礎(chǔ)上，還可能用其他的檢測(cè)方法輔助分析。如圖（4）相當(dāng)于是從樹脂主體到填料再到微量助劑的全方位定型和表征，以全面保證材料的一致性水平。

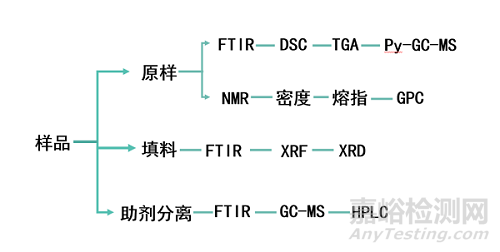

（4）增補(bǔ)方案圖解
