     以ZrO2、Al2O3和鋁粉作為結合劑，通過六面頂壓機在高溫(1300~1600℃)高壓(5.5GPa)條件下燒結制備聚晶立方氮化硼(PCBN)陶瓷，研究了燒結溫度對陶瓷物相組成、力學性能以及加工離心鑄鐵時切削性能的影響。結果表明：不同溫度燒結PCBN 陶瓷的主晶相均為cBN、m-ZrO2、t-ZrO2、Al2O3、AlN和ZrN，結合相顆粒均勻地分散在cBN基體上；隨著燒結溫度的升高，cBN與結合相的結合更加緊密,陶瓷的相對密度、硬度、抗彎強度和斷裂韌度增大；當燒結溫度為1600℃時，陶瓷的綜合力學性能最好，硬度、抗彎強度和斷裂韌度分別達到32.87GPa，850.3MPa，5.1MPa·m1/2；當燒結溫度為1400℃和1500℃時，PCBN 陶瓷刀具在切削離心鑄鐵棒總長度為10km時，其后刀面磨損量?jī)H分別為171，166μm，切削性能較好。

1試樣制備與試驗方法

1.1 試樣制備

     試驗原料包括cBN粉，純度大于99.9%，粒徑在1~3μm；鋁粉，純度大于99.9%，粒徑在1.0~1.5μm；ZrO2粉,純度大于99.9%，粒徑為100nm；Al2O3粉，純度大于99.9%，粒徑為100nm。按照cBN 粉、ZrO2粉、Al2O3粉和鋁粉的質量分?jǐn)?shù)分別為65%，18%，14%，3%進行配料，將粉料放入不銹鋼球磨罐中，加入無水乙醇，用硬質合金球?yàn)檠心デ蛟谛行乔蚰C(jī)上研磨混料3h。將球磨后的粉料取出,放入烘箱在120℃干燥6h，然后裝入內腔尺寸為?33mm×4.5mm的鉬制模具，在真空爐中于800℃真空處理1.5h，真空度為1×10-2Pa，以去除表面殘留水分和雜質；最后將粉料、傳壓葉臘石、鈦導片、鋼圈堵頭、石墨加熱體、鹽管等組裝成燒結塊后，放入六面頂壓機中進行高溫高壓燒結，壓力為5.5GPa，燒結溫度在1300~1600℃，保溫時間為700s。

1.2 試驗方法

     采用X射線粉末衍射儀(XRD)檢測燒結陶瓷的物相組成，采用銅靶，掃描范圍為0.5°~130°。將燒結陶瓷打斷，使用s-4800型場發射掃描電子顯微鏡(SEM)觀察斷口微觀形貌，用附帶的能量色散X射線光譜儀(EDX)測試微區成分。根據GB/T 6569—1986，采用萬能材料試驗機進行三點彎曲試驗，試樣尺寸為13.8mm×4.0mm×3.0mm，跨距為10mm，下壓速度為0.5mm·min-1。根據阿基米德排水法測定相對密度，采用密度天平稱量試樣質量。采用維氏硬度計進行維氏硬度測試，試樣表面經拋光處理，測試載荷為98.07N，保載時間為10s。維氏硬度測試結束后，試樣表面出現菱形壓痕，裂紋沿著菱形對角線方向向外延伸。測量裂紋橫向擴展的尖端跨距長度，代入經驗公式即可計算得到斷裂韌度。

      燒結陶瓷經切割、焊接、刃磨等工藝后制成SNGN120408刀具，刀具圓角半徑為0.3mm，刀具后角為-20°。在車床上使用刀具進行干式連續切削，切削速度為600m·min-1，切削深度為0.2mm，進給量為0.2mm·r-1。工件材料為離心鑄鐵圓棒，直徑120mm，長度350 mm。當切削長度達5km和10km時，采用超景深體視顯微鏡測量刀具后刀面磨損量。

2試驗結果與討論

2.1 物相組成與微觀形貌

     由圖1可知，不同溫度燒結PCBN陶瓷試樣的主晶相均包括cBN、m-ZrO2、t-ZrO2、Al2O3、AlN和ZrN。AlN和ZrN是在高溫高壓過程中由鋁粉和cBN、m-ZrO2分別反應形成的新相。t-ZrO2是由m-ZrO2相變產生的，其衍射峰強度隨燒結溫度的升高而增強，說明t-ZrO2含量增加，提高燒結溫度有利于m-ZrO2相向t-ZrO2相轉變。隨著燒結溫度的升高，AlN(200)晶面、ZrN(111)晶面的衍射峰強度不斷增大，說明AlN和ZrN含量增加；cBN(111)晶面和m-ZrO2(-111)晶面衍射峰強度逐漸減小，說明cBN和m-ZrO2含量在降低。隨燒結溫度升高，m-ZrO2(-111)晶面、Al2O3(122)晶面和ZrN(111)晶面的衍射峰半高寬不斷減小。半高寬越小，峰越尖銳，表明晶粒結晶越好。

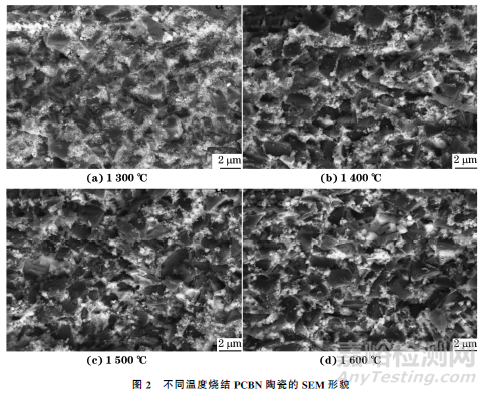

     圖2中黑色部分為cBN基體，白色區域?yàn)榻Y(jié)合相顆粒，包括m-ZrO2、t-ZrO2、Al2O3、AlN和ZrN。由圖2可見，在燒結溫度為1300，1400℃時，燒結陶瓷中結合相顆粒均勻地分散在cBN基體上，其形態比較松散，有部分結合相附著在cBN顆粒表面。由于燒結溫度較低，部分結合劑未能完全熔融而分散在燒結體內部，導致結合相顆粒松散分布的現象，cBN與結合相的結合狀態不緊密。當燒結溫度升至1500，1600℃時，結合劑顆粒熔融進入了cBN顆粒之間的縫隙，形成了組織更為均勻致密的燒結體，cBN與結合相緊密結合。不同燒結溫度下陶瓷的人工斷口形貌相似，斷裂方式均為沿晶斷裂。在1300~1600℃范圍內燒結溫度對cBN與ZrO2、Al2O3晶粒尺寸的影響很小。

     由圖3可以看出，1600℃燒結的陶瓷中，鋯和鋁元素分布在cBN晶粒周圍，并且有部分重疊現象，這是由于燒結過程中ZrO2和Al2O3之間發生元素互擴散引起的。結合XRD分析可知，鋁元素以AlN和Al2O3 的形式包裹住cBN顆粒，表明AlN和Al2O3在結合cBN中起著重要作用。鋯元素主要以m-ZrO2的形式包裹住cBN顆粒，但是分散不像鋁化合物那樣均勻，這與m-ZrO2在燒結溫度下為固相，原子擴散速率較低有關。結合相顆粒的均勻分散有利于提高PCBN陶瓷的力學性能。1300~1500℃燒結的陶瓷中，元素分布與1600℃下類似。

2.2 相對密度

     由圖4可見，PCBN陶瓷的相對密度隨燒結溫度升高而增大并最終趨于穩定。這是因?yàn)樘岣邿Y(jié)溫度增加了顆粒的擴散動力及顆粒在壓力下的塑性流動和塑性變形，有利于質點和空位的擴散，能加快氣體的排出和顆粒之間的重新排列，從而促進陶瓷的燒結致密。但是，燒結溫度過高時的傳質原子擴散系數過大，會引起晶界的快速運動，導致晶粒的異常長大。

2.3 力學性能

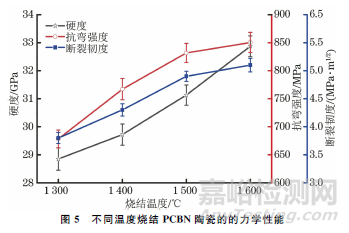

     由圖5可以看出：隨著燒結溫度的升高，PCBN陶瓷的硬度、斷裂韌度和抗彎強度增大；當燒結溫度為1600℃時，硬度、抗彎強度和斷裂韌度分別達到32.87GPa，850.3MPa，5.1MPa·m1/2，陶瓷的綜合力學性能良好。

     陶瓷的硬度與致密性能和晶粒尺寸有關，抗彎強度和斷裂韌度除了與致密性能和晶粒尺寸有關外，還受物相組成的影響。由前文可知，在試驗所用燒結溫度范圍內，cBN、ZrO2和Al2O3晶粒的尺寸變化不大，故力學性能的變化主要受陶瓷致密性能和物相組成的影響。相對密度隨燒結溫度的升高呈線性增大，使得陶瓷硬度增大，在斷裂過程中所需的斷裂能增大，抗彎強度和斷裂韌度隨之增大。此外，PCBN 陶瓷中反應生成的AlN和ZrN以及相變生成的t-ZrO2都具有高強度、高模量的特性，且ZrO2存在相變?cè)鲰g作用；當裂紋在擴展過程中遇到這些顆粒時，裂紋會在顆粒表面發生偏轉，增加斷裂功的消耗，從而提高陶瓷的抗彎強度和斷裂韌度。隨著燒結溫度的升高,陶瓷中AlN、ZrN含量增加，ZrO2相變量增大，因此抗彎強度和斷裂韌度提高。

2.4 PCBN陶瓷刀具的切削性能

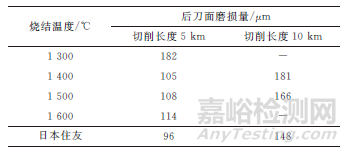

表1 不同溫度燒結PCBN 陶瓷刀具及日本住友PCBN陶瓷刀具切削離心鑄鐵后的后刀面磨損量

     表1列出了不同溫度燒結PCBN陶瓷刀具以及日本住友公司生產的PCBN陶瓷刀具切削離心鑄鐵后的后刀面磨損量。由表1可知：1300℃燒結陶瓷刀具在切削長度達5km時的后刀面磨損量遠高于其他溫度燒結陶瓷刀具，且切削長度達8.2km時就發生失效，切削性能最差；1400，1500℃燒結陶瓷刀具在切削長度達5km時的后刀面磨損量較小，切削長度達10km時分別達到181，166μm，切削性能良好，與日本住友PCBN陶瓷刀具相比后刀面磨損量略高，切削性能略差；1600℃燒結陶瓷刀具在切削長度達5km時的后刀面磨損量略有增大，在切削10km時產生崩刀現象，這可能是由于較高燒結溫度下陶瓷內部晶粒長大或過燒而造成的。

3結 論

     (1) 以cBN為原料，ZrO2、Al2O3和鋁粉作為結合劑，通過高溫高壓燒結工藝制備PCBN陶瓷，該陶瓷主要物相包括cBN、m-ZrO2、t-ZrO2、Al2O3、AlN和ZrN，結合相顆粒均勻分散在cBN基體上，并且隨燒結溫度升高，t-ZrO2、AlN和ZrN含量增加。

     (2) 隨著燒結溫度的升高，cBN與結合相的結合更加緊密，陶瓷相對密度、硬度、抗彎強度和斷裂韌度增大；當燒結溫度為1600℃時，陶瓷的綜合性能最好，相對密度為98.72%，硬度、抗彎強度和斷裂韌度分別達到32.87GPa，850.3MPa，5.1MPa·m1/2。

     (3) 當燒結溫度為1400℃ 和1500℃時，PCBN陶瓷刀具在切削離心鑄鐵棒總長度為10km時，其后刀面磨損量?jī)H分別為171，166μm，表現出較好的切削性能。



引用本文：



蘇君，馮佩佩.高溫高壓燒結制備PCBN 陶瓷的微觀結構與性能[J].機械工程材料，2022，46（9）：29-33，69.
