如何對DFMEA探測度進行評分？



DFMEA的探測度是從設計驗證的探測措施的有效性角度進行分析的，越容易發現設計缺陷或薄弱環節，探測度的分值越低。



話說前兩天有朋友問，最近我們部門部分人對DFMEA的探測度打分的邏輯產生疑問，您能幫忙講講探測打分邏輯嗎？這是我們的探測度，請您幫忙看看？很多技術專家都認為2和4應該換下位置？





先說我的觀點，我認為之所以會出現這樣的爭論，原因沒有搞清楚DFMEA設計驗證探測措施的時間、成熟度和探測機會。DFMEA的探測措施是從設計驗證措施的有效性角度進行分析的，4分是通過不通過的驗證，看上去這種驗證非常的快，我們可能就認為這種方法容易探測，分值更低。這是錯誤的，我們的DV設計驗證，不是檢驗，不是檢驗產品是否合格，是評價設計驗證的手段，是否能發現設計的缺陷或薄弱環節，通過/不通過的測試通過了，就認為驗證通過了，但很有可能沒有充分驗證。而失效測試的驗證，老化測試才能更充分地發現失效，發現設計的薄弱環節，所以打分更低一些。

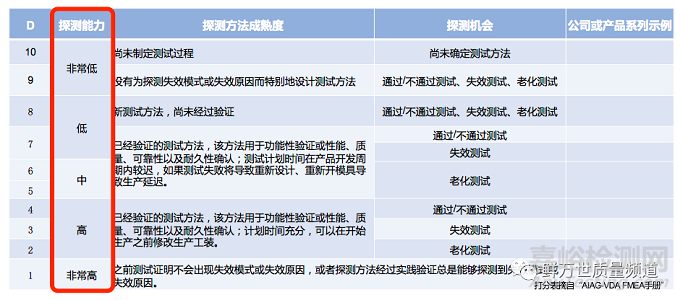

探測度評估表分為探測能力、探測方法成熟度、探測機會等方面進行綜合評估。探測能力包括了非常低、低、中、高、非常高，從這個角度評分的可操作性并不大。





探測方法的成熟度可以區分為設計凍結前、設計凍結后、新測試方法和沒制定測試方法等四個類別。



第一類是在設計凍結前進行測試，設計凍結前一般使用原型樣件進行測試，如果測試不合格，還可以修改圖紙，不會影響設計變更，或者說變更成本基本為零，因為這時工裝模具還沒有制作，這種情況下可以評2，3，4分。



第二類是在設計凍結后進行測試，設計凍結后一般使用OTS正式工裝樣件進行測試，如果測試不合格，需要走設計變更流程，產品重新進行設計和變更，由于OTS樣件是由正式工裝制作出來的，所以當產品驗證不通過，需要重新修改工裝模具，甚至需要重新制作新的工裝模具，可能會導致試生產或項目延誤。這種情況下可以評5，6，7分。



在通常情況下，使用DV原型樣件進行的設計驗證就是設計凍結前的測試，而使用PV工裝樣件進行的過程驗證就是設計凍結后的測試。為什么說是通常情況呢？目前由于開發周期越來越短，很多工廠并沒有制造原型樣件，直接開硬模，設計驗證DV和過程驗證PV一起做的。



第三類是新的測試方法，該測試方法沒有經過驗證，可以評為8分。



第四類是沒有制定測試方法，就是沒有為探測失效模式或失效原因而特別制作測試方法，可以評為9，10分。



肯定有同學要問了，設計凍結前的測試評為2，3，4分，設計凍結后的測試評為5，6，7分，那2-4分，5-7分具體如何區分呢？

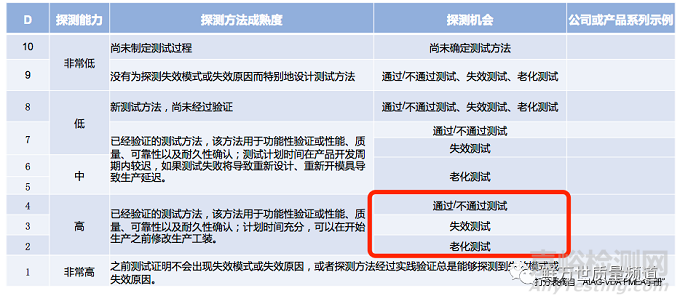

探測機會的評價，是從設計驗證措施的有效性角度進行分析的，在設計凍結前的通過/不通過的測試評為4分，試驗到失效評為3分，老化測試評為2分。





有同學說，4分是合格或不合格的測試，這種方法驗證得非常快，認為這種方法更容易探測，探測度分值應該更低。這種說法是錯誤的，我們的DV設計驗證測試，不是檢驗，不是快速檢驗產品是否合格。是評價能否發現設計缺陷或設計的薄弱環節的能力。假設經過通過/不通過的測試后，我們就認為產品驗證結束了，很可能沒有完全驗證到設計的薄弱環節。



比如我們設計一個電源，輸出電壓為24V(18-28)，我們根據設計圖紙制作了一個樣件進行設計驗證，樣機功能測試結果為20V，結果在18-28V之間，我們就認為設計驗證測試通過了嗎？如果我們認為設計驗證通過，可以評為4分。



其實這種風險是非常高的，功能輸出電壓是達成了目標值了，但200小時后電壓還能滿足要求嗎？是不是會隨時間而衰退呢？在寒冷的天氣下或高溫的天氣下，電源的輸出功能還能滿足要求嗎？好像我們都沒有測試過。



DFMEA的探測措施是從探測失效的能力出發，有多大的可能、在何處、在何時能識別出設計缺陷或設計的薄弱環節。



失效測試是將產品裝在臺架試驗上一直測試，直到產品的功能失效才結束。比如電源的輸出電壓為24V(18-28)，裝在臺架試驗機上，一直測試到電壓衰退，看電壓隨時間的波動和衰退情況，在隨時間的測試過程中，能發現在通過/不通過測試中不能發現的設計缺陷，從探測機會上來講比通過/通過的測試更有效，那么探測分值會低一點，所以評為3分。



也不是所有的項目都能做失效測試，或者說失效測試的時間成本比較高。比如電源的輸出電壓為24V(18-28)，測試到樣機失效，要3000小時以上。不可能等測試3000小時后再設計凍結，開發周期會嚴重延長。



老化測試就是加大測試的環境因素，運用加速老化測試的方法，讓那些設計缺陷可能盡早地顯現出來。比如電源的輸出電壓為24V(18-28)，加大電源的消耗、高溫高濕環境，將產品加速老化，是否能達到200小時，根據加速壽命測試的仿真分析模型或加速壽命的公式，樣機達到200小時，就能確保在正常的使用環境條件，達到3000小時以上。



由于加速老化測試比失效測試，能更快地發現設計缺陷，從探測機會上來講，老化測試比失效測試更有效，那么探測值分更低一點，所以評為2分。

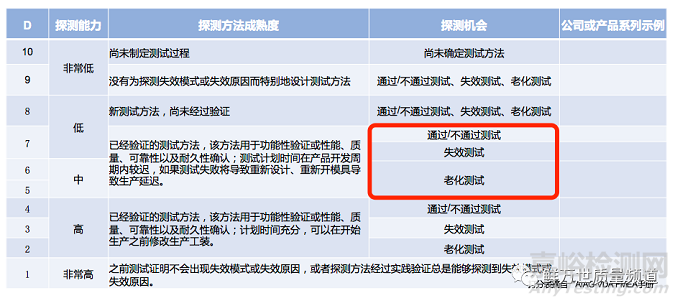

如果必須使用OTS樣件在設計凍結后的測試，通過/不通過的測試評為5分，試驗到失效評為6分，老化測試評為7分。





同理在設計凍結后的通過/不通過的測試評為7分，試驗到失效評為6分，老化測試評為5分。



比如我們設計一個電源，輸出電壓為24V(18-28)，我們?nèi)绾尾邉濖炞C計劃呢？設計驗證是驗證功能是否實現呢？還是驗證所有的失效呢？大家一般想到的都是驗證功能是否實現，如果功能達成，就說明我們的設計達成了。



這樣草率的驗證，是不可能模擬所有的應用場景及環境條件的。我們需要驗證是在所有的應用場景下或環境條件下，失效是否出現。如果沒發現失效，可以反推出功能設計是合格的。



首先失效是從已知的功能中推斷出來的。



功能喪失，



如：無法操作、突然失效；



部分功能，



如：性能損失；



功能退化，



如：性能隨時間損失／衰退；



過度功能，



如：操作超出可接受閾值；



間歇性功能，



如：操作隨機啟動-停止-啟動；



非預期功能，



如：在錯誤的時間操作、意外方向、不相等性能；



延遲功能，



如：非預期時間間隔后操作。



對于一個電源來講，無電壓輸出、輸出電壓不足、輸出電壓過大這三個失效都是比較好驗證的，輸出電壓隨時間衰退、輸出電壓不穩定（時高時夜低）、非預期的電壓輸出（發熱、噪音等反向、不對稱）、輸出電壓延遲等這些失效就不好驗證了。



所以針對電源輸出電壓為24V(18-28)，我們要策劃以下探測測試：



-電壓測試



-加速老化測試



-高低溫測試



-發熱、噪音測試



只有這些測試都合格的，我們才能證明電源設計時，選用的元器件是滿足要求的。



DFMEA案例：



電源/功能：輸出電壓



要求：輸出電壓24V(18-28V)



失效模式：輸出電壓小于18V



失效后果：XX功能下降



嚴重度：7分



失效原因：XX元器件選擇錯誤



預防措施：根據公司內部的設計手冊選擇XX元器件



發生度：2分



探測措施：電壓測試



探測度：4分（由于在設計凍結前采用原型樣件進行的通過/不通過的測試，所以是4分）



AP：L



優化探測措施：加速電壓老化測試



探測度：2分（由于在設計凍結前采用原型樣件進行的老化的測試，更容易地發生設計缺陷，所以是2分）



AP：L



我們再來說一下例子：



機油泵的泄壓閥的功能：當油壓大于9Bar時，泄壓至油壓小于2Bar，泄壓時間小于20ms。



我們從已知的功能中推斷出失效，以下：



功能喪失，如：在油壓大于9Bar時，無法泄壓



部分功能，如：在油壓大于9Bar時，泄壓后的油壓大于2Bar



功能退化，如：3年10公里；



過度功能，如：無；



間歇性功能，如：無；



非預期功能，如：當油壓未達到9Bar時，就啟動泄壓；



延遲功能，如：泄壓時間大于20ms

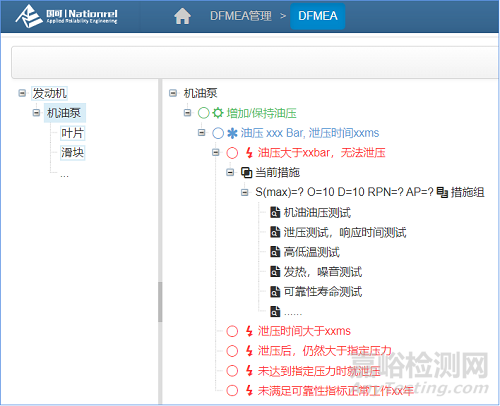

所以針對機油泵，我們要策劃以下探測測試：



-機油油壓測試



-泄壓測試、響應時間測試



-高低溫測試



-發熱、噪音測試



-可靠性壽命測試等。



- ...





只有這些測試都合格的，我們才能證明機油泵設計時，葉片、轉子等材料及尺寸的設計是滿足要求的。



綜上所述，我們認為DFMEA的探測度是從設計驗證的探測措施的有效性角度進行分析的，越容易發現設計缺陷或薄弱環節，探測度的分值越低。
