中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘要：為探索溫度對(duì)汽車內(nèi)飾中VOCs散發(fā)的影響，本研究以車門內(nèi)飾板總成為例，通過(guò)袋式法VOCs檢測(cè)，研究了25℃和65℃下不同揮發(fā)性有機(jī)物（VOCs）的散發(fā)規(guī)律。研究發(fā)現(xiàn)，25℃和65℃下車門內(nèi)飾板總成中VOCs組分濃度隨時(shí)間的變化規(guī)律均表現(xiàn)為除乙醛外，其他VOCs均呈現(xiàn)在前10 h內(nèi)散發(fā)濃度增長(zhǎng)速度較快，而10 h到24 h時(shí)間段內(nèi)，VOCs散發(fā)濃度增長(zhǎng)速度減緩甚至趨于穩(wěn)定；25℃和65℃下，散發(fā)24 h時(shí)，車門內(nèi)飾板總成中不同VOCs的濃度排序均為甲醛＞乙醛＞二甲苯＞乙苯＞甲苯。對(duì)于同種VOCs組分，65℃下的濃度要明顯高于25℃條件下的濃度。



關(guān)鍵詞：揮發(fā)性有機(jī)物 內(nèi)飾零部件 溫度



1 前言



車內(nèi)空氣中的揮發(fā)性有機(jī)物（VOCs）對(duì)人體具有一定的健康危害[1]，引起了社會(huì)的極大關(guān)注[2]。為保護(hù)消費(fèi)者的身體健康，我國(guó)車內(nèi)空氣質(zhì)量標(biāo)準(zhǔn)管控苯、甲苯、乙苯、二甲苯、苯乙烯、甲醛、乙醛、丙烯醛等八項(xiàng)物質(zhì)[3]。研究表明，車內(nèi)VOCs的散發(fā)速率和散發(fā)量與環(huán)境因素密切相關(guān)，尤其是溫度因素[4]。隨著溫度的升高，內(nèi)飾零部件中的VOCs散發(fā)速率顯著增大，隨著溫度的降低，內(nèi)飾零部件中的VOCs散發(fā)速率明顯降低。然而，在溫度一定的情況下，內(nèi)飾零部件中VOCs的散發(fā)量如何隨著散發(fā)時(shí)間的增長(zhǎng)而變化，何時(shí)能達(dá)到散發(fā)平衡？這是本研究希望解決的問(wèn)題。



我國(guó)環(huán)境保護(hù)行業(yè)標(biāo)準(zhǔn)HJ/T 400—2007《車內(nèi)揮發(fā)性有機(jī)物和醛酮類物質(zhì)采樣測(cè)定方法》[5]中規(guī)定的整車VOCs檢測(cè)條件為整車在環(huán)境艙內(nèi)25℃下停放16 h后，對(duì)車內(nèi)VOCs散發(fā)量進(jìn)行檢測(cè)。而目前我國(guó)汽車行業(yè)對(duì)內(nèi)飾零部件中VOCs散發(fā)量的檢測(cè)條件為內(nèi)飾零部件置于采樣袋中于65℃散發(fā)2 h后，對(duì)內(nèi)飾零部件的VOCs散發(fā)量進(jìn)行檢測(cè)。由此可知，整車檢測(cè)條件和內(nèi)飾零部件的檢測(cè)條件在檢測(cè)溫度、檢測(cè)時(shí)間、檢測(cè)方法等多個(gè)方面存在較大差異，其中檢測(cè)溫度、檢測(cè)時(shí)間的差異尤為明顯。



為研究溫度對(duì)汽車內(nèi)飾中VOCs散發(fā)的影響，本研究選取25℃和65℃兩個(gè)溫度條件對(duì)內(nèi)飾零部件進(jìn)行VOCs檢測(cè)，探索不同溫度下內(nèi)飾零部件VOCs的散發(fā)規(guī)律。



2 試驗(yàn)條件和分析方法



2.1 樣品選取



為考察內(nèi)飾零部件中VOCs隨時(shí)間的散發(fā)規(guī)律，需要選取具有代表性的內(nèi)飾零部件作為研究對(duì)象。內(nèi)飾零部件的代表性表現(xiàn)在兩個(gè)方面，一方面選擇的內(nèi)飾零部件必須是車艙內(nèi)重點(diǎn)管控的內(nèi)飾零部件，另一方面選擇的內(nèi)飾零部件在材質(zhì)上有代表性，其散發(fā)行為在一定程度上反應(yīng)車內(nèi)VOCs的散發(fā)規(guī)律。基于以上兩方面考慮，選擇車門內(nèi)飾板總成作為研究對(duì)象。



2.2 檢測(cè)方法



使用汽車行業(yè)常用的袋子法對(duì)車門內(nèi)飾板總成散發(fā)的VOCs進(jìn)行檢測(cè)，具體方法如下。



a.將2個(gè)同批次的車門內(nèi)飾板總成分別放入2 000 L的聚氟乙烯采樣袋中，密封采樣袋。



b.連接導(dǎo)管，用真空泵將袋內(nèi)的空氣抽出，向袋子中充入其體積30%左右高純氮?dú)?，再將氣體抽出，重復(fù)2次，最后向袋中準(zhǔn)確充入袋體積50%的高純氮?dú)狻?/span>



c.將一個(gè)袋子放入25℃的空調(diào)房中恒溫保存，分別在1 h、2 h、4 h、7 h、10 h、24 h處翻動(dòng)袋子混勻，分別用Tenax TA采樣管和DNPH采樣管采集袋子中的空氣樣品，采樣時(shí)使用恒流氣體采樣器進(jìn)行樣品采集，Tenax TA管采樣流量為0.2 L/min，采樣體積為3 L，DNPH管采樣流量為0.8 L/min，采樣體積為12 L。



d.將另一個(gè)袋子放入65℃的恒溫箱中加熱，分別在1 h、2 h、4 h、7 h、10 h、24 h處翻動(dòng)袋子混勻，分別用Tenax TA采樣管和DNPH采樣管采集袋子中的空氣樣品，采樣流量與25℃保持一致。



2.3 分析方法



VOCs的分析依據(jù)HJ/T 400—2007《車內(nèi)揮發(fā)性有機(jī)物和醛酮類物質(zhì)采樣測(cè)定方法》進(jìn)行。



3 檢測(cè)結(jié)果



3.1 25℃條件下VOCs散發(fā)特征



由于該車門內(nèi)飾板總成中苯、苯乙烯、丙烯醛的檢出濃度較低，因此只研究甲苯、乙苯、二甲苯、甲醛、乙酸的散發(fā)規(guī)律。車門內(nèi)飾板總成在25℃下各項(xiàng)VOCs濃度隨時(shí)間變化見(jiàn)圖1～圖5。

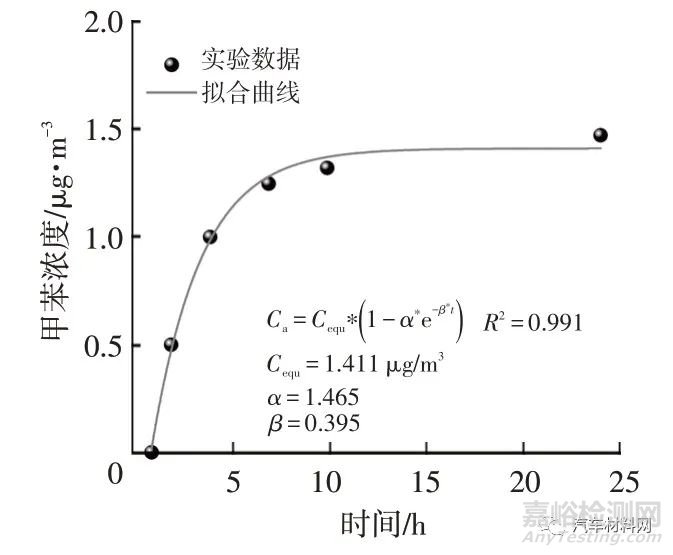

圖1 25℃下甲苯濃度隨時(shí)間的變化

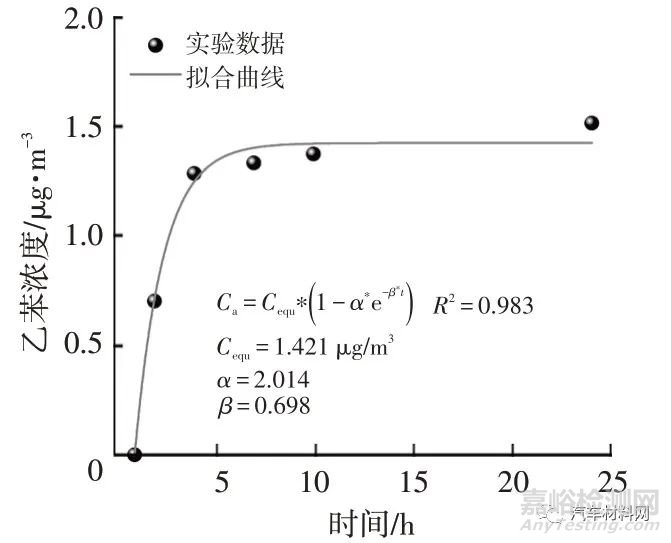

圖2 25℃下乙苯濃度隨時(shí)間的變化

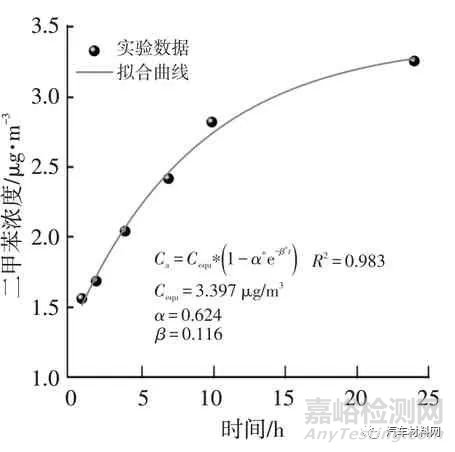

圖3 25℃下二甲苯濃度隨時(shí)間的變化

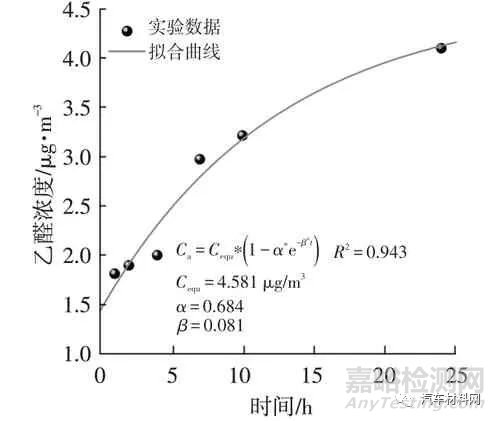

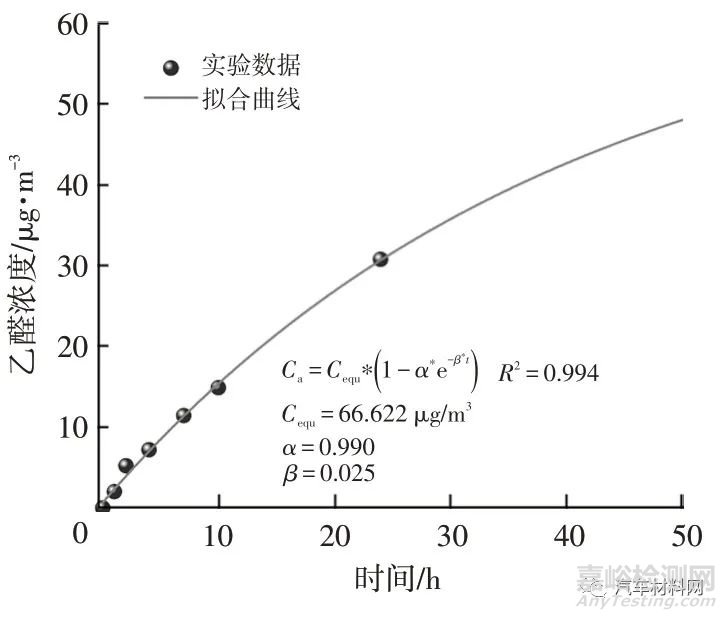

圖5 25℃下乙醛濃度隨時(shí)間的變化

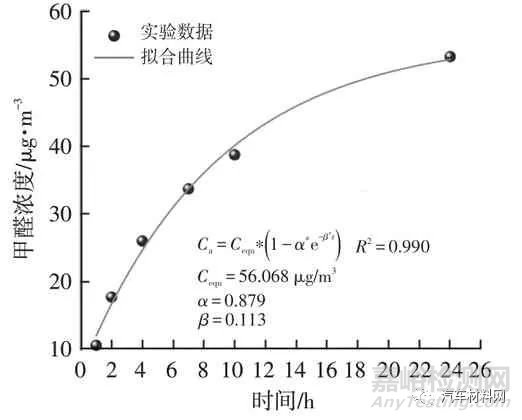

圖4 25℃下甲醛濃度隨時(shí)間的變化



根據(jù)亨利定律擬合曲線的方程為：Ca=Cequ×（1-α×e-βt），Ca為不同的時(shí)間點(diǎn)測(cè)量的VOC濃度，Cequ為平衡時(shí)的VOC濃度，α為無(wú)量綱數(shù)，β為無(wú)量綱數(shù)，t為散發(fā)時(shí)間。



由圖1～圖5可知，由于車門內(nèi)飾板總成中VOCs組分的初始含量不同，因此各VOCs組分濃度隨時(shí)間的變化差別較大。但從總體散發(fā)趨勢(shì)看，除乙醛外，其他VOCs均呈現(xiàn)在前10 h內(nèi)散發(fā)濃度增長(zhǎng)速度較快，而10 h～24 h時(shí)間段內(nèi)，不同VOCs散發(fā)濃度增長(zhǎng)速度減緩甚至趨于穩(wěn)定。車門內(nèi)飾板總成在25℃下散發(fā)24 h時(shí)，不同VOCs的濃度排序?yàn)榧兹疽胰径妆剑疽冶剑炯妆健?/span>



3.2 65℃條件下VOCs散發(fā)特征



車門內(nèi)飾板總成在65℃下各項(xiàng)VOCs濃度隨時(shí)間變化見(jiàn)圖6～圖10。





圖10 65℃下乙醛濃度隨時(shí)間的變化曲線



由圖6~10可知，65℃條件下車門內(nèi)飾板總成中VOCs組分濃度隨時(shí)間的變化規(guī)律與25℃條件下相似，均表現(xiàn)為，除乙醛外，其他VOCs均呈現(xiàn)在前10 h內(nèi)散發(fā)濃度增長(zhǎng)速度較快，而10 h到24 h時(shí)間段內(nèi)，VOCs散發(fā)濃度增長(zhǎng)速度減緩甚至趨于穩(wěn)定。車門內(nèi)飾板總成在65℃下散發(fā)24 h時(shí)，不同VOCs的濃度排序?yàn)榧兹疽胰径妆剑疽冶剑炯妆?，與25℃條件下表現(xiàn)相一致。此外，對(duì)于同種VOCs組分，65℃下的濃度要明顯高于25℃條件下的濃度。

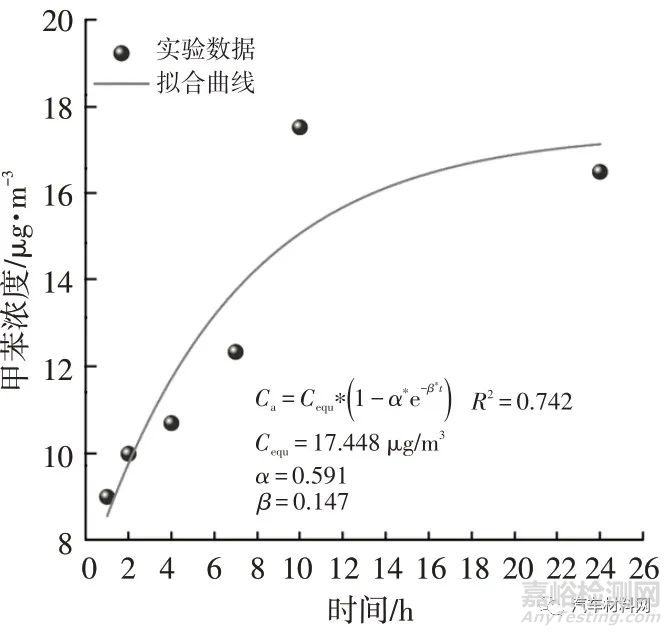

圖6 65℃下甲苯濃度隨時(shí)間的變化

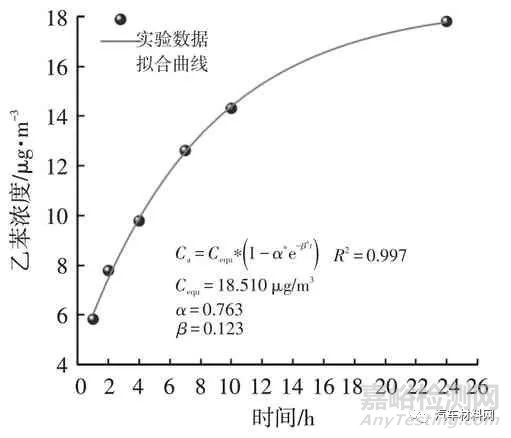

圖7 65℃下乙苯濃度隨時(shí)間的變化

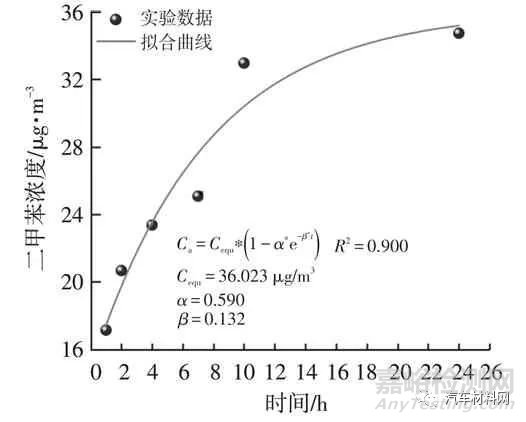

圖8 65℃下二甲苯濃度隨時(shí)間的變化





圖9 65℃下甲醛濃度隨時(shí)間的變化



4 結(jié)論



本研究以車門內(nèi)飾板總成為例，研究了25℃和65℃下不同VOCs的散發(fā)規(guī)律，結(jié)論如下。



a.25℃和65℃下，車門內(nèi)飾板總成中VOCs組分濃度隨時(shí)間的變化規(guī)律均表現(xiàn)為：除乙醛外，其他VOCs均呈現(xiàn)在前10 h內(nèi)散發(fā)濃度增長(zhǎng)速度較快，而10 h到24 h時(shí)間段內(nèi)，VOCs散發(fā)濃度增長(zhǎng)速度減緩甚至趨于穩(wěn)定。



b.25℃和65℃下，散發(fā)24 h時(shí)，車門內(nèi)飾板總成中不同VOCs的濃度排序均為甲醛＞乙醛＞二甲苯＞乙苯＞甲苯。



c.對(duì)于同種VOCs組分，65℃下的濃度要明顯高于25℃條件下的濃度。



參考文獻(xiàn)：



[1]包景嶺,鄒克華,王連生.惡臭環(huán)境管理與污染控制[M].北京:中國(guó)環(huán)境科學(xué)出版社,2009:5-7.

[2]J.D.Power.中國(guó)新車質(zhì)量研究(IQS)[Z].2016.https://chi?na.jdpower.com/zh-hans/press-releases/2016-china-ini?tial-quality-study-iqs.

[3]國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局環(huán)境保護(hù)部.乘用車內(nèi)空氣質(zhì)量評(píng)價(jià)指南:GB/T 27630-2011[S].北京：中國(guó)環(huán)境科學(xué)出版社，2011.

[4]李芳萍,余雙平,羅偉杰.加熱溫度對(duì)汽車零部件及材料VOC測(cè)試結(jié)果的影響[J].質(zhì)量與認(rèn)證,2019(7):55-57.

[5]國(guó)家環(huán)境保護(hù)總局.車內(nèi)揮發(fā)性有機(jī)物和醛酮類物質(zhì)采樣測(cè)定方法：HJ/T 400-2007[S].北京：中國(guó)環(huán)境科學(xué)出版社，2007.
