前言導讀
醫用內窺鏡是一種醫療器械，由可彎曲部分、光源及一組鏡頭組成，用于在內窺鏡診療過程中提供通道、照明，并可以對體腔、中空器官和身體管道進行觀察或操作，其經人體的天然孔道，或者是經手術做的小切口進入人體內。使用時將內窺鏡導入預檢查的器官，可直接窺視有關部位的變化，亦可用于手術或協助植入治療性人工產品。
相較于傳統醫學，微創和無創的醫學提高了診治效率，減輕了患者痛苦，是醫學技術發展的革命性進步，也預示著未來醫學的發展方向。內窺鏡設備常搭配內鏡診療手術耗材使用，在內窺鏡檢查或手術中起到活檢、止血、擴張、切除等作用。
醫用內窺鏡擁有一個龐大的產品體系，品類眾多，按照鏡體的軟硬程度和應用場景，可以分為軟性內窺鏡和硬管內窺鏡，按照應用領域劃分，可以分為消化內鏡、呼吸內鏡、普通外科內鏡、關節鏡、脊柱內鏡、泌尿外科內鏡、胸外科內鏡、婦科內鏡、鼻咽喉科內鏡等。其中，消化內鏡主要包括胃鏡、腸鏡等。
醫用內窺鏡廣泛應用于眾多臨床科室和應用場景，作診療用途。伴隨著技術的進步，內窺鏡的應用持續擴大至多個診療過程中，預期將推動全球?qū)?nèi)窺鏡的需求。
以內窺鏡診療為代表的微創診療技術的出現，有效緩解了外科領域出血、疼痛和感染問題，現已成為我國醫療機構眾多臨床專業日常診療工作中不可或缺的重要技術手段。成為了當今疾病領域的一大亮點，其未來發展引人矚目，也為合格并致力于改變現狀的醫療器械從業者帶來了可觀的商業機遇。
市場概覽

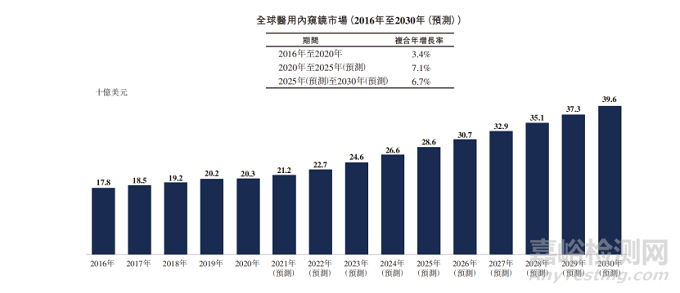

全球醫用內窺鏡市場是全球醫療器械市場增長最快的板塊之一。根據弗若斯特沙利文相關報告，于2020年，全球醫用內窺鏡市場的價值為203億美元，并估計于2030年將增至396億美元。下圖說明全球醫用內窺鏡市場的歷史和估計市場規模：
數據來源：弗若斯特沙利文分析

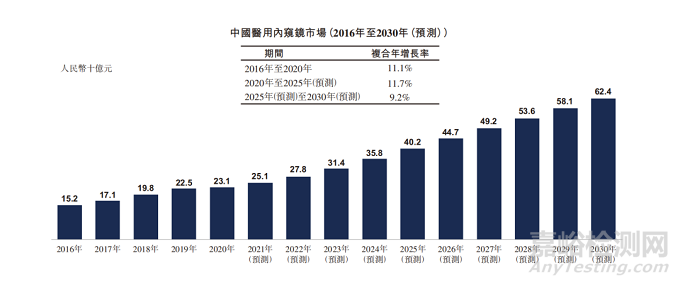

根據弗若斯特沙利文相關報告，我國的醫用內窺鏡市場與全球醫用內窺鏡市場相比以較高的增長率增長，并預期維持較高的增長率。于2020年，中國的醫用內窺鏡市場價值為人民幣231億元，并估計于2030年增至人民幣624億元。下圖說明中國醫用內窺鏡市場的歷史及估計市場規模：
數據來源：弗若斯特沙利文分析
技術解讀
醫用內窺鏡是一種集光學、人體工程學、精密儀器、現代電子、數學、軟件等技術于一體的多學科系統。醫用內窺鏡通常由可進入人體的軟管或硬管、捕獲和傳輸患者內部組織器官圖像的透鏡成像系統、對捕獲的圖像進行數字化處理的圖像處理系統、將數字化圖像呈現給操作者或觀察者的顯示系統，以及傳輸光線以提高被檢查區域的可見度的光源系統組成，在某些情況下，還包括一個額外的工作通道，為手術過程中使用的器械提供通路。

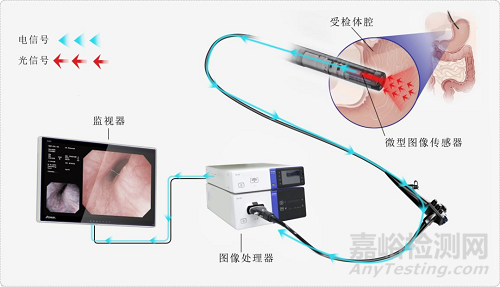

醫用內窺鏡主要包括供電模塊、采集模塊、光源模塊以及處理模塊等部分，其組成部分和工作原理如下附圖所示：
然而現行的手術仍然需要通過光纖電纜連接到手術塔上，又是會絆倒使用者從而帶來操作不便，更為嚴重的是這些電纜與患者燒傷和醫療相關感染(HAIs)有關，這會造成極大的醫療成本負擔，嚴重甚至?xí)斐刹∪怂劳龅碾[患。
近日，知名創新醫療器械公司Zsquare公司研發的Zsquare ENT-Flex一次性內窺鏡已獲得FDA批準上市。Zsquare ENT-Flex是一款能提供高分辨率圖像的鼻喉鏡，適用于通過鼻子和喉嚨進行的診斷，引起了巨大反響。
Zsquare內窺鏡概覽
Zsquare開發的一個高性能、一次性使用的內窺鏡平臺，使用超薄光纖提供高分辨率成像。這種獨特的模塊化平臺基于獨特的設計，將光學器件封裝在可拆卸的一次性外殼中，將電子器件封裝在可重復使用的成像核心和方形纖維中，使其具有無限的治療適應癥。
除了在不影響分辨率的情況下顯著減小光學元件的直徑之外，這種由兩部分組成的內窺鏡設計還允許在切換為耳鼻喉、支氣管鏡、十二指腸鏡、泌尿?qū)W、婦科等專門制造的特定適應癥外殼時使用相同的成像核心。
外殼規格由獨特的方形纖維實現，從而實現積木式模塊化。從用于耳鼻喉科、支氣管鏡檢查和婦科的單根0.2毫米成像纖維開始，隨著更多纖維的捆綁，可以解決額外的醫學適應癥，如十二指腸鏡檢查、泌尿?qū)W和關節鏡檢查。
此外，超薄光纖能夠靈活地訪問以前無法到達的解剖位置，而不會影響圖像質量。對于每個新的指示，唯一的變化發生在外殼規格的級別上。
專利分析
Zsquare公司對Zsquare ENT-Flex一次性內窺鏡技術進行了全方位的專利布局，筆者對其涉及的相關專利中擇機選擇了專利進行了解析，相關結果如下，Zsquare ENT-Flex一次性內窺鏡技術的完整專利清單筆者也匯總完成，如若獲取完整專利清單和相關專利分析可以與筆者取得聯系，共同交流學習：
|
公開/公告號 |
US9661986B2 |
申請日 |
2015-07-22 |
|
發明名稱 |
Multicore fiber endoscopes |
||
|
解決的技術問題 |
One aspect of the present invention provides an endoscope having a distal tip and a proximal tip, the endoscope comprising: at least one fiber module comprising at least one hundred cores distributed at a fill factor smaller than ¼, at least one optical element, in optical communication with the cores, at the distal tip, and a detector, in optical communication with the cores, at the proximal tip. The endo scope may be configured to implement super-resolved imaging by micro scanning over a pitch distance between the cores, and at least one of (i) implement three dimensional sensing by handling the cores group-wise with respect to radiation delivered therethrough, (ii) enhance, by configuring the at least one optical element, a field of view of the endoscope beyond a region facing the cores at the distal tip, and (iii) enhance, by configuring the at least one optical element, a depth of field of the endoscope beyond a region congruent to the distal tip. |
||
|
技術方案 |
Endoscopes, multicore endoscope fibers and configuration and operation methods are provided. The fibers may have hundreds or thousands of cores and possibly incorporate working channel(s) and additional fibers. The fiber may be used at different optical configurations to capture images of tissue and objects at the distal tip and to enhance a wide range of optical characteristics of the images such as resolution, field of view, depth of field, wavelength ranges etc. Near-field imaging as well as far-field imaging may be implemented in the endoscopes and the respective optical features may be utilized to optimize imaging. Optical elements may be used at the distal fiber tip, or the distal fiber tip may be lens-less. Diagnostics and optical treatment feedback loops may be implemented and illumination may be adapted to yield full color images, depth estimation, enhanced field of views and/or depths of field, and additional diagnostic data. |
||
|

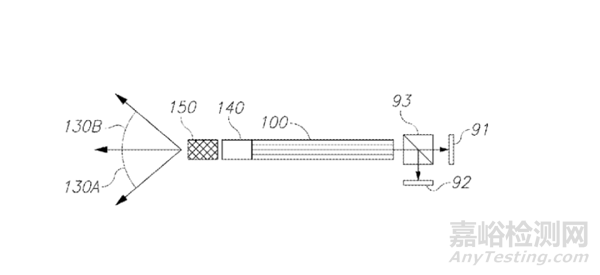

相關附圖 |
|
||
結 語
目前，對于醫用內窺鏡設備而言，依然以國外企業為主，上述企業在一次性、4K、3D、特殊光醫、超細等多個領域占據國內市場大部分份額，不過隨著國內重視程度不斷提高的情況下，中國公司蓄勢待發，在一片被普遍看好的市場中開始暗流涌動，隨著各個“卡脖子”技術不斷攻克，國產醫用內窺鏡一定會在近幾年實現重大突破和問世。
目前，國內各大醫用內窺鏡領域醫療廠商還會將奧林巴斯、卡爾史托斯、美敦力等重要競品作為標桿和對照，但是隨著各大國內廠商聯動產學研醫生多方力量，不斷創新，必將推動中國醫用內窺鏡業更智能化、精準化、無線化的發展，也會逐步擺脫國外競品帶來的壓力和技術障礙，不過，國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，醫用內窺鏡賽道上的各個國內廠商之間的競爭也會更加激烈，屆時相關知識產權問題也必將會成為各大醫用內窺鏡廠商的研究重點課題，后續相關產品的的研發和專利事務更加值得持續關注。
