中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

1、背景研究

根據(jù)項目要求對阻燃產(chǎn)品某PP材料沖擊強度穩(wěn)定性測試進行分析，并固化注塑工藝。在注塑過程中，由于在同一個注塑機臺有不同類別種類的產(chǎn)品進行制樣，注塑工藝切換頻繁，所以需要通過正交試驗對注塑工藝進行分析，探究注塑工藝參數(shù)對該產(chǎn)品沖擊強度測試結(jié)果的影響。

2、分析過程

主要考察五個注塑工藝參數(shù)，分別是注塑溫度（A）、注射壓力（B）、保壓壓力（C）、保壓流量（D）和保壓時間（E），采用正交試驗法，每個因素取四個水平，根據(jù)正交表L16（45）進行正交實驗設計，見表1。

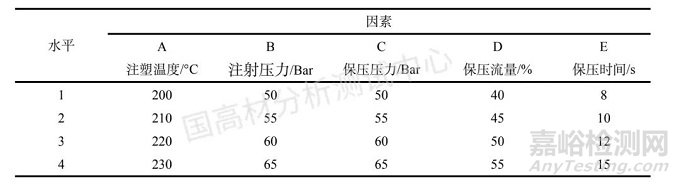

表1 正交試驗因素水平表

各試驗因素對沖擊強度影響程度：注塑溫度＞保壓時間＞射膠壓力＞保壓壓力＞保壓流量，各試驗因素對應的各水平對沖擊強度影響趨勢見圖1。圖1可知，沖擊強度受注塑溫度（A）影響最大，其均值極差偏差為7.12%，單值極差偏差為20.78%，在注塑溫度為210°C時沖擊強度最優(yōu)，但注塑溫度為230°C時沖擊強度出現(xiàn)顯著下降，即高溫下阻燃劑的不穩(wěn)定性對沖擊強度產(chǎn)生較大的影響。其次為保壓時間，保壓時間越長，其沖擊強度越大。

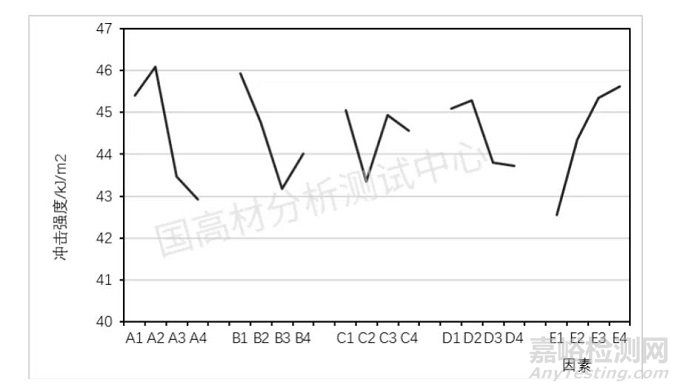

圖1 各因素與沖擊強度的關系圖

3、分析結(jié)果

通過試驗可知，某阻燃產(chǎn)品PP沖擊強度受注塑溫度和保壓時間影響較大，要保證測試結(jié)果穩(wěn)定性，注塑溫度和保壓時間控制最為關鍵。另外，通過正交實驗得到最佳注塑工藝，與現(xiàn)行注塑工藝差異如下：

現(xiàn)行工藝與最佳工藝相比，其保壓流量和保壓時間存在差異，這兩個因素中，沖擊性能受保壓時間影響較大，受保壓流量影響較小。
