      隨著汽車業、消費品業和航空業對材料要求的不斷升級，相應的材料測試標準也逐漸與之適應。其中，塑性應變比(r 值)是評價冷軋薄板深沖性能較為常用的力學性能指標，可以用來反映金屬塑性的各向異性，是材料成型性能的一種度量。r值是指金屬薄板在某平面內承受拉力或壓力時，其抵抗變薄或變厚的能力。由這個概念可知，r值是金屬薄板受力時,其寬度和厚度方向的應變比。由于厚度的變化難以測量，所以由體積不變?cè)?，通常測量試樣標距內的軸向應變和橫向應變，以表征長度和寬度方向的尺寸變化。

     對于r值的測量，現行的方案是橫向引伸計與軸向引伸計配合使用。大多數橫向引伸計僅提供“單線接觸”的測量方式，即在一個固定位置測量橫向應變；也有些橫向引伸計可提供2個或者4個固定位置的平均橫向應變。這幾種橫向引伸計的測量方式可以反映具有“均勻應變”特點(即在被加載至抗拉強度的過程中，呈現出均勻應變分布)試樣的真實橫向變形。但是，r值的測量結果較敏感，很小的數據誤差也會導致r值發生很大變化。如果試樣的應變不均勻，可能導致每次得到的試驗數據存在巨大差異，金屬材料的鋸齒屈服現象是這背后的主要原因之一。鋸齒屈服現象是金屬在塑性變形過程中，擴散的溶質原子和運動中的位錯發生交互作用的結果，是在一定的溫度、應變率和預變形下，某些合金材料在拉伸試驗中出現的一種不規則的塑性流動，其表現為連續的應力-時間曲線上的鋸齒狀起伏和應變-時間曲線上的階梯狀上升。在空間上，這種不規則的塑性流動導致了應變局部化現象，表現為在試件表面上出現靜止的、跳躍的或連續傳播的局部變形帶。

      由于軸向引伸計覆蓋了大部分平行長度，因此測量結果受鋸齒屈服現象的影響不大，但采用一個或幾個橫向應變代表整個試樣平行長度的橫向應變時，受鋸齒屈服現象的影響會很大。針對這一問題，ISO 10113：2020 Metallic Materials-Sheet and Strip-Determination of Plastic Strain Ratio 增加了橫向應變多線測量的建議。橫向引伸計應在軸向長度上至少測量3個位置寬度的變化，然后將這3個位置平均為一個橫向應變值，以計算r值。為了解不同橫向引伸計所產生的測試效果，來自英斯特朗(上海)試驗設備貿易有限公司的樂瑋、南群智、王建霞三位研究人員用3種不同的橫向引伸計來測量均勻塑性應變和不均勻塑性應變材料的r值。

1 試樣制備和試驗方法

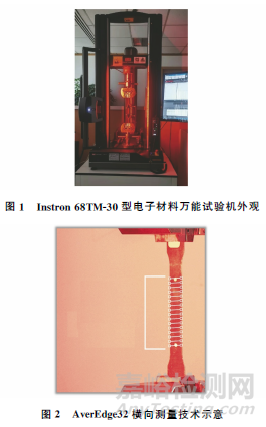

     試驗設備為電子材料萬能試驗機(見圖1)，該設備配備了Bluehill Universal軟件和手動楔形夾具，所有測試過程均使用對應的標準測試方法測試。為了消除操作人員對測量結果的影響，分別采用了AutoXbiax型全自動接觸式橫向引伸計和AVE2型非接觸式雙軸視頻引伸計。其中，AVE2型非接觸式雙軸視頻引伸計的AverEdge32橫向測量技術(見圖2)可提供在軸向標距之間均勻間隔32個橫向測量點的平均值，且不需要對試樣進行橫向標記。

     在同一規格冷軋薄板的同一部位連續切取6組，共計60根平行試樣，其中3組(30根)平行試樣的尺寸均滿足ISO 6892-1：2019 Metallic Materials Tensile Testing Part 1:Method of Test at Room Temperature的要求，另外3組(30根)平行試樣的尺寸均滿足ASTM E8/E8M—2021 Standard Test Methods for Tension Testing of Metallic Materials的要求。采用千分尺測量及滿足標準對應的應變速率控制試驗方法，r值應變?nèi)≈迭c(diǎn)為10%。分別利用橫向引伸計的接觸式單線、非接觸式單線和非接觸式多線橫向測量3種不同方式進行測量。

     第二次測量時選取國內鋼標委組織提供的BUSD-A鋼板、BUSD-B鋼板和6082 T6態鋁合金試樣。這些試樣均不存在明顯的鋸齒屈服現象，每種材料各6根試樣。采用千分尺進行測量時，橫梁位移速率由2mm/min換到5mm/min，也使用單點r值的計算結果。利用橫向引伸計的非接觸式單線和非接觸式多線測量?jī)煞N模式。

2 試驗結果和討論

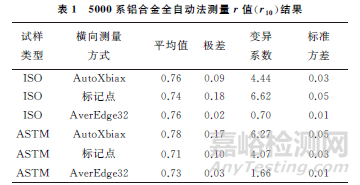

     利用Bluehill Universal軟件實時計算每個數據點的r值，整個測試過程中的r值與應變的關系如圖3~8所示。測試材料是5000系列鋁合金(含鎂)，由于該材料不均勻，因此鋸齒屈服現象明顯。在軸向應變?yōu)?0%時，去除彈性應變，采用單點計算產生r值，由于數據太多，僅顯示最終的統計結果(見表1)。

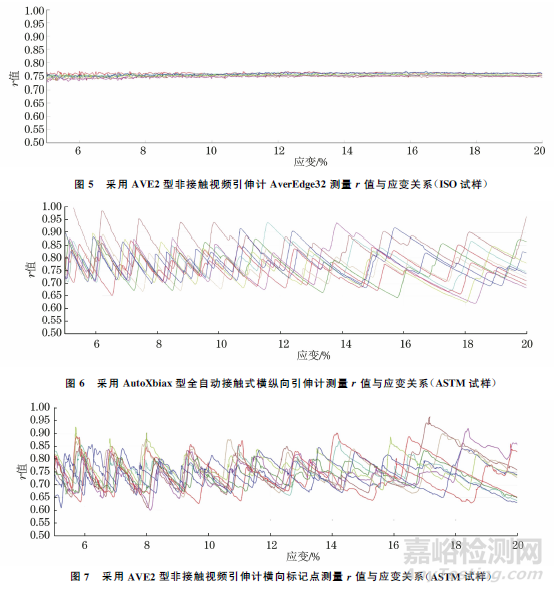

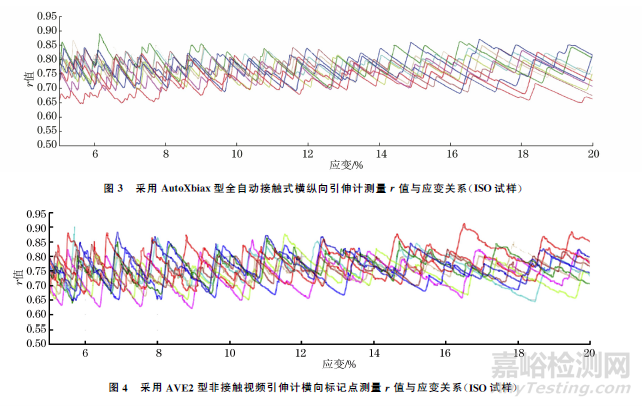

      圖3和圖6為采用全自動接觸式的單線橫向測量方式的測量結果，橫向測量點在軸向標距中間。ISO試樣和ASTM試樣曲線上清晰地顯示出鋸齒屈服效應造成的影響，曲線有非常明顯的波峰和波谷，任一試樣的r值受波峰與波谷的時間差影響均較大，所以當某些試驗結果正好在波峰或者波谷附近時，測量結果會明顯偏高或偏低，從而導致試驗失敗。圖4和圖7同樣采用單線測量的方式，只是測量寬度的方式是基于標記點，并不是實際試樣寬度的變化，同樣鋸齒屈服效應造成的影響非常明顯，測量結果誤差較大,變異系數也較大。相比之下，圖5和圖8是采用多線平均測量方式的測量結果，結果差異明顯。從曲線上可以看到，r值的實時結果在試驗過程的任意點幾乎相同，試驗結果重復性大大提高。另外，兩組不同尺寸試樣的測量結果也有差異，這也反映了試樣類型對于r值測量穩定性的影響。

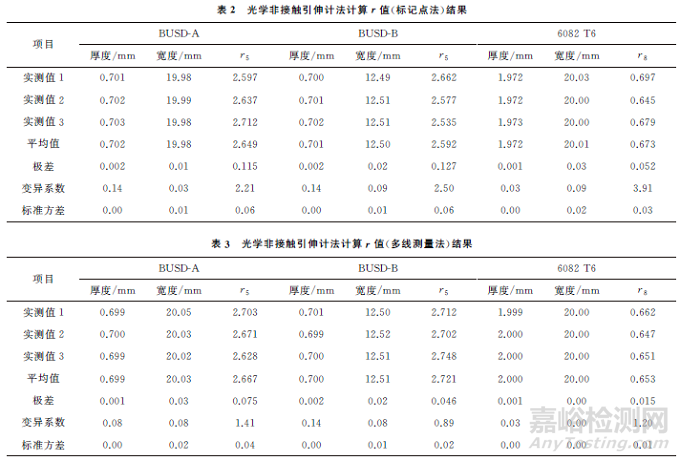

     第二次試驗時采用BUSD-A 鋼板(簡稱為BUSD-A)、BUSD-B鋼板(簡稱為BUSD-B)和6082 T6態鋁合金(簡稱6082 T6)試樣，結果沒有明顯的鋸齒屈服效應。光學非接觸引伸計法計算r值(標記點法)結果如表2所示，光學非接觸引伸計法計算r值(多線測量法)結果如表3所示。

3 結論及建議

     (1) 針對不均勻塑性應變的金屬材料，如5000系鋁合金材料，使用多線測量方式得到r值的重復性明顯提高，用戶無需進行重復試驗即可得到理想的r值。

     (2) 針對均勻塑性應變的金屬試樣，使用多線測量技術也可提高部分測量結果的重復性，但并不明顯。

    (3) 不同金屬材料對r值的測量也有影響。

     (4) 通過以上分析不難發現，帶多線測量技術的橫向引伸計的r值測量結果重復性在不同程度上有所提高，驗證了采用ISO 10113：2020規定的全自動測量方法對存在不均勻塑性應變現象的金屬試樣進行測試的必要性。
