01 案例問題

GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準15.2條款溢水試驗，要求1?min內將水注入容器，檢查溢出的水是否影響電氣絕緣。

如果10?s就將水注入容器，也算是在1?min內完成注水，這樣可以嗎?

圖1  溢水試驗

（所有圖片來源于實拍）

02 案例分析

筆者認為溢水試驗中10?s將水注入容器的試驗方法不妥當，理由如下：

1  GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準15.2條款規定“將器具的液體容器用約含1%氯化鈉(NaCl）的水溶液充滿，然后，再用等于容器容量的15%，或是0.25L同濃度多余1%氯化鈉（NaCl）水溶液，兩者中取量多者，在1min時間內持續地注入容器。”值得指出關鍵詞：“持續地”。

2  對比試驗結果表明“1min內持續地注入容器”和“10?s內持續地注入容器”不同試驗方法得到不同結果。

筆者選取了一個電熱鍋樣品，設計對比試驗：所有試驗條件都相同，只是注水的時間不同。

1min內將1%氯化鈉(NaCl）水溶液持續地注入原本已經充滿溶液的器具，由于流量相對較小，溢出的水可以沿著器具邊緣形成“水路”持續排走，如圖2所示，使進入到器具內部的水溶液也相對較少，溢水試驗后器具能通過16.3電氣強度試驗，內部無明顯水跡，如圖3所示，且滿足第29章中規定限值的要求。

與1min內持續注入器具的試驗相比，10 s內將等量的水溶液持續地注入器具，由于流量是前者的6倍，溢出的水就會從器具邊緣傾瀉而下，如圖4所示，使得更多的水可以進入到器具內部。在本試驗中更直接導致該樣品在經受16.3的電氣強度試驗時基本絕緣被擊穿，器具內部的可調式溫控器甚至被濺入的水弄“失效”，如圖5所示，不能滿足第29章功能性絕緣爬電距離的要求。

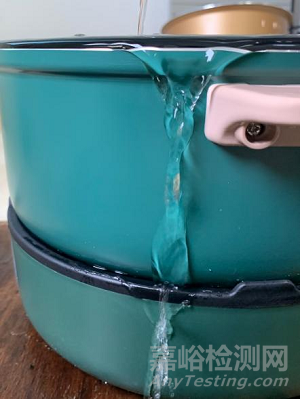

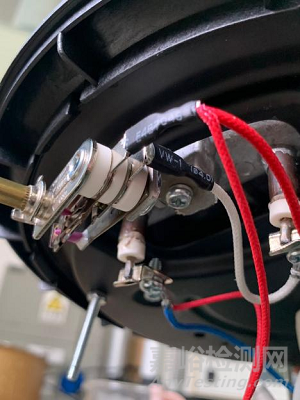

      圖2  1 min內持續注水圖片                       圖3  1 min內持續注水試驗后器具內部

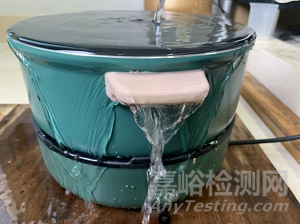

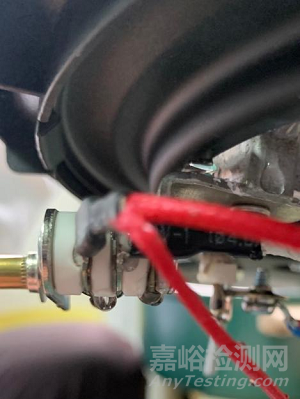

圖4  10 s內持續注水                                               圖5  10 s內持續注水試驗后器具內部

對比試驗的結果表明，同一被測樣品，“1min內持續地注入容器”和“10?s內持續地注入容器”不同試驗方法得到的試驗結果不同。

綜上所述，筆者認為：

10?s注水 = 10?s持續地注水 + 50?s沒有水 ≠ 1min內持續地注水。

如果10?s注水試驗結果“不合格”，不代表產品就真的不合格，有可能是試驗方法不規范引起的。

為了不同的試驗室對同一試驗樣品的試驗結果一致性，標準中統一了“1min內持續地注入容器”的試驗方法，這正是“標準化”的意義之一。

標準條款

GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準

15.2 在正常使用中能夠承受液體溢出的器具，其結構要能使這種溢出的液體不會影響器具的電氣絕緣。

通過下述試驗確定其是否合格。

帶X型連接的器具，除帶有專門制備軟線的器具外，其他都應裝有表13中規定的最小橫截面積允許的最輕型柔性軟線。

帶有器具輸入插口的器具，可將相配用的連接器插裝到位，或不插裝連接器進行試驗，兩者中取最不利者。

取下器具上的可拆卸部件。

將器具的液體容器用約含1%氯化鈉(NaCl）的水溶液充滿，然后，再用等于容器容量的15%，或是0.25L同濃度多余1%氯化鈉（NaCl）水溶液，兩者中取量多者，在1min時間內持續地注入容器。

然后，器具應經受16.3的電氣強度試驗，并且視檢應表明在絕緣上沒有能導致爬電距離和電氣間隙降低到低于第29章中規定限值的水跡。
