玻璃化轉變是高聚物的一個重要特征，也是決定材料應用之前需要了解的一個最重要參數，如何測量這一參數自然也是很重要的。測量玻璃化溫度的方法很多，原則上說，所有在玻璃化轉變過程中發生顯著變化或突變的物理性質，都可以用來測量玻璃化溫度。這些方法大致可以分為四類: 利用體積變化的方法、利用熱力學性質變化的方法、利用力學性質變化的方法、利用電磁性質變化的方法。相應的測試設備也很多。其中，由于操作簡便，數據重復性好，設備性價比高等原因，差示掃描量熱儀( DSC) 的應用最廣，測試方法也較為成熟，這些測試方法中的測試條件對于玻璃化轉變信號明顯的樣品測試較為適用，但對于玻璃化轉變信號弱的樣品測試不出。筆者以弱轉變信號樣品中較為典型的銅箔基板( CCL) 為對象，細致評估加大樣品量、提高升溫速率、裸露測試對其玻璃化轉變溫度測試結果的影響，提出優化方法。

1、結果與討論

由圖1的TG曲線看出，240℃開始失重，可能是發生了化學反應或樣品中的小分子脫附，有可能損害設備，也會對測試結果產生干擾，因此選取比開始失重溫度低10℃作為有樣品盤裝載樣品時的測試終止溫度。在烘箱烘烤的評估中，210℃ 條件下樣品表面變化不明顯，220℃ 條件下樣品表面明顯變黃，且表面光澤下降，可能是發生了不失重的化學反應，出于保護設備的考慮，設定210℃ 為樣品直接裸露測試時的終止溫度。

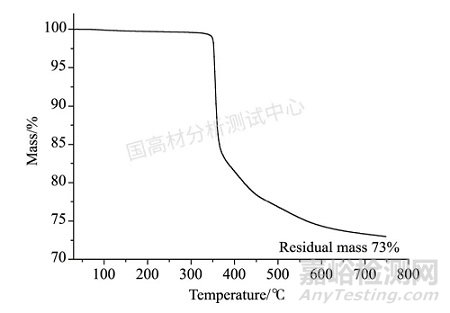

圖 1 熱重曲線

Fig. 1 TG curves

由圖2和表1看出，對于四種測試方法的曲線，均表征出樣品在此區間產生了比熱的上升，差別在于轉變區間熱流信號突變的程度。按照 ISO 11357 － 2 推薦條件測試的1 #結果，熱流曲線傾斜，曲線連續變化，無明顯玻璃化轉變特征信息，加大樣品量、提高升溫速率、裸露測試均測出滿意的玻璃化轉變溫 度。由圖2各曲線非線性轉變區域陡峭程度，結合表1中比熱變化的結果可以看出，裸露測試的效果最佳，提高升溫速率其次。

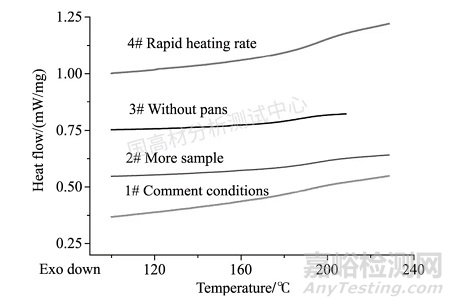

圖 2 不同測試條件下的 DSC 曲線

Fig. 2 DSC curves under different testing

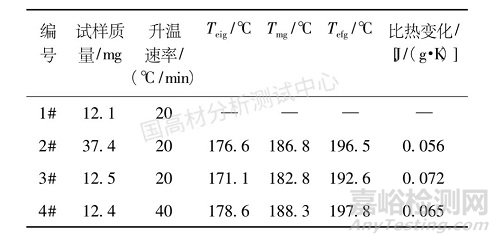

表 1 玻璃化轉變溫度測試結果

1.1 加大樣品量對 CCL 玻璃化轉變溫度測試結果的影響

比較圖2中的1#和2#曲線可以看到，樣品量從12.1mg 增加到 37.4mg 后，熱流信號曲線基線傾斜得到改善，在 176.6℃ 到 196.5℃ 區間出現了明顯的非連續變化，這是典型的玻璃化轉變信號，玻璃化轉變中點溫度為 186.8℃ 。

1.2 提高升溫速率對 CCL 玻璃化轉變溫度測試結果的影響

比較圖2中的1#和4#曲線可以看到，升溫速率從 20℃ / min 提高到40℃ / min 后，熱流信號曲線基線傾斜程度變化不大，在 178. 6℃ 到 197. 8℃ 區間出現了明顯的玻璃化轉變非連續變化信號，玻璃化轉變中點溫度為188. 3℃ 。

1.3 裸露測試對 CCL 玻璃化轉變溫度測試結果的影響

比較圖2中的1#和3#曲線可以看到，將樣品直接放置在傳感器上裸露測試，熱流信號曲線基線傾斜程度大大改善，在 171. 1℃ 到192. 6℃ 區間出現了明顯的玻璃化轉變非連續變化信號，玻璃化轉變中點溫度為 182. 8℃ 。

1.4 測試條件影響玻璃化轉變溫度結果的機理探討

本文所用的設備是熱流型 DSC，其示意圖如圖 3 所示。

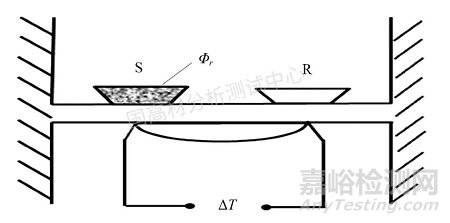

圖 3 熱流型 DSC 測量體系

Fig. 3 Measurement system of heat flow DSC

CCL 的成分有樹脂、銅箔、補強材料等，樹脂之外的組分在測試溫度范圍內均不發生熱轉變，由圖1可以看出，CCL 的樹脂含量不超過 27% ，加大樣品量后，樣品中的樹脂成分相應增加，相當于樣品濃度變大，熱容隨樣品量加大而增加，受熱達到玻璃化轉變區時，樣品吸熱量增大，轉變信號明顯，這是增加樣品量使玻璃化轉變非連續變化信號明顯的原因。

加大樣品量可提高熱流信號強度，提高升溫速率會將樣品端和參比端不對稱的影響放大，兩者都會加劇測溫延遲程度，靈敏度提高但分辨率降低，這兩種優化方法都將樣品放置在坩堝中，降低樣品污染設備的風險; 裸露測試減少熱阻導致的熱流信號損失程度，在分辨率不受影響的前提下提高靈敏度，但存在樣品污染設備的風險，需要在評估后才能使用。

2、結論

對玻璃化轉變信號較弱的 CCL，加大樣品量、提高升溫速率、裸露測試均能測出滿意的玻璃化轉變溫度，裸露測試的效果最佳，提高升溫速率其次。

出于保護設備的考慮，對轉變信號較弱樣品的玻璃化轉變測試，建議優先選擇加大樣品量、提高升溫速率的優化方法; 需要評估樣品在測試條件下不會污染設備后才能采用裸露測試的優化方法。
