20世紀末，隨著硬性接觸鏡材料透氣性、親水性的不斷提升，眼部參數檢測設備的研發應用，以及高精密電腦數控車床在鏡片制造領域的應用，這一切為鞏膜接觸鏡（以下簡稱：鞏膜鏡）的改良奠定了良好的基礎。在臨床需求的大力推動下，鞏膜鏡進入快速發展時期。經過近幾年的發展，現代鞏膜鏡已經不僅僅局限于矯正不規則散光，而是應用于更廣泛的眼科領域，包括：改善視覺質量、提升配戴舒適度、保護角膜等。
鞏膜鏡的歷史
簡單回顧下鞏膜鏡的歷史。早在19世紀80年代，Eugene Kalt、August Muller和Eugen Fick就分別制造了第一枚玻璃殼隱形眼鏡。隨著1930年聚甲基丙烯酸甲酯（PMMA）材料的引入，鞏膜透鏡開始普遍使用。然而，使用PMMA材料會導致隱形眼鏡使用者發生角膜水腫、出現虹視，導致配戴者的視力受到影響。后來，隨著更小直徑的角膜接觸鏡的出現，尤其是RGP鏡片的出現，使得人們對鞏膜鏡的興趣逐漸減少。但由于鏡片直徑較小，使得鏡片偏位情況增加，導致局部角膜受壓迫損傷的概率增加，因此，需要探索新的鏡片設計，匹配中重度不規則角膜以獲得理想配適。于是，科學家們又不斷探索，直到Donald Ezekiel推出舒適性更好的透氧性鞏膜鏡，它在使用者中才有了更多的接受度。20世紀末，隨著材料的改良以及檢測設備、制造技術的進步，鞏膜鏡重新煥發生機，迎來新的發展。

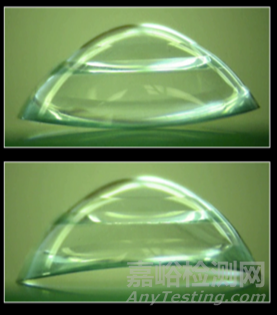

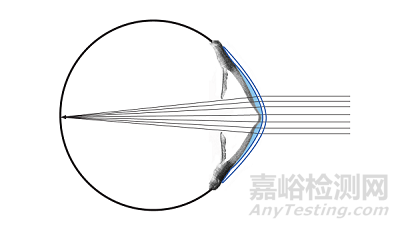

鞏膜鏡是接觸在鞏膜（球結膜）上的鏡片，不接觸角膜，其直徑通常為15毫米或以上。鞏膜鏡和眼表之間充滿的生理鹽水/淚液，填補了不規則的角膜表面，使鏡片、液體和角膜形成一個新的光學面，矯正了各種原因?qū)е碌慕悄げ灰?guī)則散光，明顯提高了配戴者的視覺質量。同時，填充的液體也滋潤了角膜表面，能有效緩解干眼癥狀。
目前，鞏膜鏡在臨床上主要用于改善高散光或不規則散光患者的視力（如角膜炎、透明邊緣變性等）。此外，針對如Stevens Johnson綜合征等疾病導致的嚴重干眼癥、移植排異病和眼球卡他性丘疹等眼表疾病，配戴鞏膜鏡也能起到保護角膜的作用。
制造鞏膜鏡的材料
早期鞏膜鏡是老舊的PMMA材料，目前的鞏膜鏡是用高透氧材料制造的，如氟硅丙烯酸酯。隨著高透氧材料的使用，角膜的氧氣供給有所提升，減少了因角膜缺氧導致的并發癥。Pullum和Stapleton表明，對于厚度為0.6mm、Dk值為115×10-11 cm2 mL O2/s mL mm Hg（ISO/FAT）的鞏膜透鏡，正常眼睛配戴3小時后，角膜水腫的發生率低于3%。目前有多種材料可供選擇，如Boston EO（Dk 82）、XO（Dk 100）和Menicon Z，它們具有較高的Dk值、良好的尺寸、穩定性、最小的鏡片彎曲度和較大的氧氣透過率。對于高Dk材料，鏡片的潤濕性可能會降低，這會導致患者的舒適度降低。但鞏膜鏡表面的等離子涂層可以改善表面的潤濕性，從而提高舒適度，并改善日常鏡片的配戴。使用高透氧材料的現代鞏膜鏡并不會引起角膜水腫。

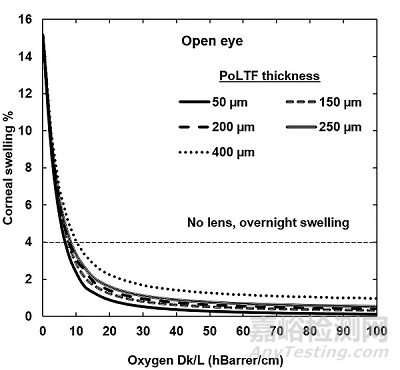

日戴狀態下，不同厚度的鞏膜鏡下淚液層，DK/L與角膜水腫的關系。PoLTF:post-lens tear-film
鞏膜鏡的制造和驗配
鞏膜鏡早期是通過成型工藝（印模法）制造的，如今在現代鞏膜透鏡實踐中已不再使用，因為這樣很麻煩。
有了預制（試戴）鏡片，就有了試戴套裝，這有助于醫生驗配鞏膜鏡。如今，這是最受歡迎的鞏膜鏡驗配方法。不同的公司生產不同設計的試戴片，并為醫生提供驗配指南。隨著電腦數碼車床切割機器的出現，可以以亞微米的精度制造鏡片。如今，鞏膜透鏡的表面非常光滑，邊緣也比較平滑，制作時的誤差非常小。隱形眼鏡從業者現在可以在試戴時評估合適度后在電腦上自行設計或修改設計。有些公司使用Optoform車床系統制造球面鏡，使用Nanoform車床制造有曲度的鏡片。在軟件的幫助下，計算機設計的鞏膜鏡可以發送到制造鏡片的車床，從而可以更快地交付給終端用戶。而且，利用新的鞏膜鏡制造軟件，可以做出更薄的鏡片。

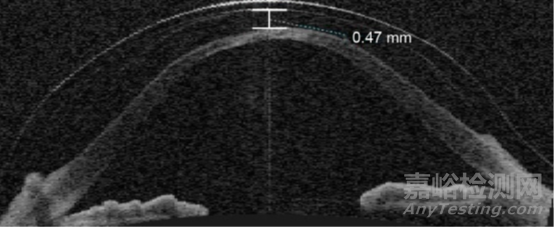

到目前為止，角膜間隙的評估是在裂隙燈檢查中通過與試戴片的厚度相比較，或者與病人的角膜厚度相比較，這充其量只能提供一個粗略的估算。隨著新技術的出現，如前節光學相干斷層掃描（ASOCT），可以更準確地測量角膜間隙的大小。Gemoules描述了OCT在確定鞏膜鏡和眼睛的關系方面的作用。使用鞏膜透鏡1小時后，中央鏡下間隙高度為0.80毫米，4小時后減少到0.54毫米。所以在確定驗配前，就需要考慮到角膜間隙的減少，這對某些進行性疾病尤其重要。如果間隙較小，隨著圓錐體的發展，鏡片可能會出現角膜接觸，導致視力降低和瘢痕生成。眼前節OCT是鞏膜鏡驗配的重要檢測設備之一，目前國內還沒有專門用于鞏膜鏡驗配的眼前節OCT上市。據悉，現在已有國內醫療器械公司投入研發專用于鞏膜鏡驗配的眼前節OCT，這將使鞏膜鏡驗配更加精準便利，該設備也會在不久的未來面向市場。
現代鞏膜鏡的基本設計
光學區位于鞏膜鏡的中央?yún)^(qū)域，由鏡片的曲率和光度共同構建了一個理想的光學界面。光學區的前表面可以為球面或是非球面（spherical or aspheric）。在理想的情況下，光學區的后表面形狀理論上應該要與角膜形狀大致相同，如此才能在鏡片與角膜之間形成均勻的淚水分布。而為了符合角膜形狀，后光學區的弧度是可以進行調整的。
過渡區

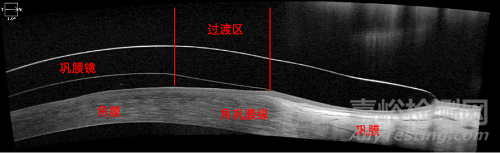

介于鞏膜鏡的光學區及定位區之間的區域稱為過渡區，在鏡片設計中，過渡區為光學區的外側到著陸區的內側間的區域，一般過渡區的變化會影響到鏡片的矢深。直徑較大的鞏膜鏡，其過渡區可以讓鏡片避免接觸角膜及角鞏膜緣。各個廠家的過渡區設計皆有所不同：有些使用弧線形設計鏡片的過渡區；有些利用直線將光學區連接至著陸區；也有些廠家將過渡區繼續分為更多的區，并使各子區也可獨立調整，更加方便驗配（下圖）。

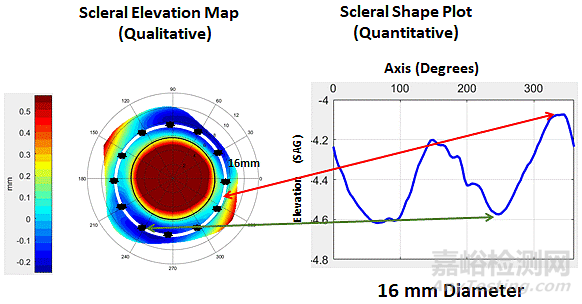

著陸區著陸區也稱做鞏膜區或定位區(haptic zone)，主要是提供鏡片定位并與眼球接觸的區域，在接觸的部分應盡可能符合眼睛前表面的形狀。著陸區的設計及特性，依不同種類的鞏膜鏡而有所不同。在驗配鞏膜鏡時，著陸區的后表面需要與鞏膜形狀相吻合。平均分配對眼睛所造成的壓力是很重要的，因此才能使鏡片完全在角膜上拱起，在鏡片和角膜之間創造足夠的空隙。
散光設計鞏膜鏡除了基礎設計的鞏膜鏡，近幾年來特殊設計的鞏膜鏡發展相當迅速，現在已經有多種散光設計（Toric Designs）可供選擇，包括前環曲（前散）、后環曲（后散）（圖11）或雙環曲（雙散）的鞏膜鏡。
當患者在戴鏡驗光時，發現需加入額外的散光度數才可達到最佳視力時，可使用前環曲鞏膜鏡。但使用的前提是鏡片的定位需穩定，如同驗配前散角膜鏡或軟式散光鏡片一樣。由于大部分人的眼前表面形狀會有某些程度的非旋轉對稱性，因此非后環曲鏡片對于鞏膜鏡的配戴而言，是較符合眼球生理結構的。
雙環曲鞏膜鏡由于后環曲設計較吻合眼睛及前部鞏膜的形狀，可以提供良好的定位，因此提供了設計者在鏡片前表面設計額外光學矯正的機會，例如：前光學區散光度數、高階像差矯正等，可以優化不規則角膜患者的視覺質量，例如：圓錐角膜、角膜隆起等較復雜的視力需求。
其他特殊鞏膜鏡設計
前表面偏心率Front surface eccentricity（FSE）
有些鏡片有 0.3、0.6 和 0.8 的不同 FSE 值。球面鏡的FSE為0。較高的FSE值表明鏡片從中心向周邊迅速變平。31 FSE為0.6和0.8的PROSE可以改善晚期角膜病患者的視力。14 Hussoin等人提出了FSE作用的各種機制。FSE可以補償來自后表面的像差，這可以補償患者和晶狀體光軸的不良對準，這種偏心可以恢復原位面，從而改善視力。
開窗Fenestrations
早期的鞏膜透鏡有開窗，用于向眼睛輸送氧氣和進行淚液交換（圖13）。有了開窗，拱高可以從150微米降到40微米。隨著高Dk材料的出現，在現代的鞏膜透鏡實踐中不需要開窗，因為氧氣的透過性能得到了改善?，F(xiàn)在，開窗并不是首選，而是根據具體情況來使用，可以用于角膜移植術后的隱形眼鏡驗配，用于高散光或移植后的異位癥。
像差消除設計wavefront-guided optics
Ticak等人用視覺光學研究所設計的三種鞏膜鏡表明，鏡片在眼睛上保持穩定，不會移動，可用于矯正像差。Sabesan等人和Marsack等人的研究表明，波前引導（WFG）光學技術可以用于鞏膜鏡，以矯正高階像差，從而改善視力。Shi等人的研究表明，通過優化WFG矯正可以改善圓錐角膜等疾病患者的平均視力。
Sabesan等人首先配戴了球面鏡片，然后用亞微米的精密車床在鏡片表面校正了眼睛的像差，并使用該鏡片獲得了更好的戴鏡表現。Marsack等人的研究表明，如果鏡片在眼睛上移動，光學質量和視力就會下降。Sabesan等人的研究表明，雖然使用WFG鏡片最初對視力的改善較小，但隨著時間的推移，隨著患者對改善后的視網膜圖像的適應，視力會得到改善。
PROSE prosthetic replacement of the ocular surface ecosystem
PROSE，早期被稱為波士頓鞏膜透鏡、波士頓鞏膜透鏡修復裝置或波士頓眼球表面修復裝置，是一種計算機輔助的定制設計的透鏡，使用計算機車床制造，可以根據需要在鏡片上添加通道。這些鏡片在對角膜異位癥（包括角膜炎）患者進行的各種研究中，可以有效地改善視力和舒適度。
隨著老花鏡技術的進步，今天的鞏膜鏡也可用于老年角膜病患者的老花矯正。Maxim鞏膜鏡是一種用于晚期角膜病的鞏膜鏡，具有近用附加設計。然而，關于這些鏡片使用的文獻很少。在角膜炎患者的角膜基質環植入術后，可以配戴鞏膜鏡。
此外，制造這些定制設計的鏡片仍然有一些困難，因為這需要專門的設備。并且精密車床的成本非常高，這大大增加了制造這些鏡片的成本。高成本和評估驗配后修改設計所需的特殊培訓是相當具有挑戰性的。盡管如此，隨著技術的進步，鞏膜鏡領域已經作為專業鏡片而重新出現。
結束語
如上所述，從最早的玻璃鞏膜鏡雛形到設計多樣的現代鞏膜鏡，鞏膜鏡的發展和應用史，如同其他創新產品一樣充滿曲折。臨床需求推動行業發展，隨著透氧性硬性材料的研發成熟、鏡片制造技術的不斷突破，鞏膜鏡終于迎來新的發展機遇。目前，鞏膜鏡已經成為歐美國家常用的臨床矯正技術之一，歸屬眼科醫療器械類。在中國，鞏膜鏡也將迎來蓬勃發展的春天。據悉，國產鞏膜鏡最快有望明年年中面市。
來源：眼視光觀察
