在完成了纖維類型、樹脂體系以及加工工藝的選擇之后， 就可以進行鋪層配置的設計。首先需要通過微觀力學分析或宏觀機械性能測試，并且了解預期纖維體積比，從而確定基層性能。
然后，至于我們要選擇什么樣的鋪層配置？進行該項目的首個起點是滿足工程規范所需的基本工程特性或物理特性，例如通過鋪層設計必須要滿足所需的剛度、強度或熱變形控制角度。
這些設計性能值可以根據基層性能進行測量，例如剛度比（Edesign/Eply）。該比率可用于確定下圖中相對方向上的相對層數。

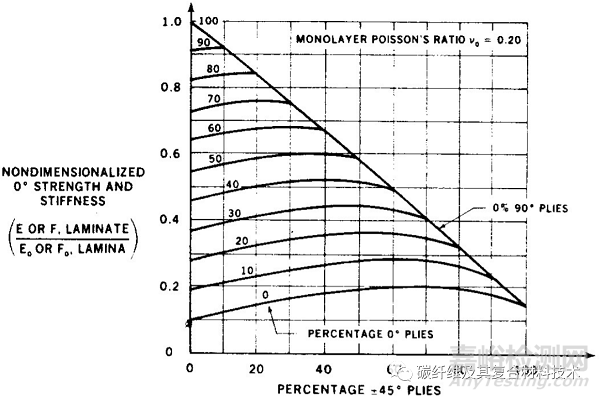

具有層角變化的強度和剛度比
舉例來講，假設需要0.6的平面內剛度比。只有少數鋪層方向可以滿足此剛度比要求；使用[0，±45,90]的鋪層百分比，可能的鋪層可以是[55,0,45]到[52,48,0]，這會隨著±45度鋪層百分比而增加。
該方法在這一階段通常不考慮層板在整個厚度中的位置，但建議采用以下指南來制定鋪層的貫穿厚度配置：
0?、90?、±45?鋪層是承受縱向、橫向和剪切載荷的最佳鋪層，但盡量在每個方向上至少鋪一層。
+45?和-45?層應直接接觸，以實現層間剪切應力的最小化。
為了最大限度地減少翹曲和層間應力，層壓板應與其中間平面對稱。
應最大限度地減少因線性彈性行為引起的應力集中而導致失效。
在大多數層壓板設計中，最后兩層應為±45?，因?yàn)樗鼈兛梢詫⑶抵磷畹拖薅?，并提供一定程度的表面損傷容限。
通過減少層間應力，可以提高整個層壓板的強度。這是通過在整個層壓板中重復使用亞層壓板來實現的。
不能依賴地毯圖進行最終強度計算。
始終計算層壓板屬性。
