市場上有幾種層壓板計算機程序可供選擇，其中較簡單的程序采用“經典層壓板理論”方法，該方法是通過點應力分析和失效標準的選擇給出的。用戶輸入包括材料數據庫（鋪層工程特性）、鋪層配置、載荷和環境條件（工作溫度和濕度）。這樣的程序相對便宜，大約從100美元到500美元不等。
或者，也可以在Excel、MathCAD或Matlab等上開發自己的程序。在這里使用了一個名為GENLAM的相當老的程序(基于DOS系統)，因?yàn)樗谝粋€(gè)簡單的可讀文件中提供了大量的輸出。
引用此前的示例，E玻璃纖維/環氧樹脂層壓板中所需的剛度比（Edesign/Eply）為0.6，建議在[0，±45，90]中疊層的百分比為[50/30/20]。如果設計應變約為4000µ應變（0.4%），且層壓結構為[±45,02,90,02，±45,002,90]s，則所得分析結果如下：

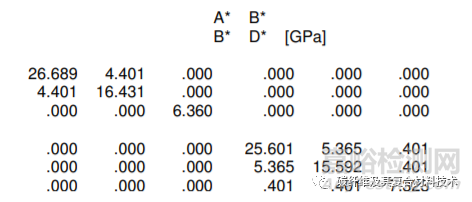

工程剛度矩陣（A、B、D）為：
從中我們可以看出，當0度層數多于90度層數時，A11（26.689 GPa）要比A22（16.431 GPa）大得多；當A16 = A26 = 0時，層合板在平面內平衡，+45度層和-45度層的比例相等；當拉伸/彎曲耦合剛度矩陣[B] = 0時，層合板具有背板對稱性。還要注意的是，彎曲剛度矩陣[D]的大小與平面內剛度矩陣[A]相似，并且在彎曲時層壓板只會輕微扭曲，因?yàn)镈16＝D26＝0.401 GPa與D11＝25.601 GPa相比較小。
然后將這些關系計算為平面內模量、泊松比、CTE、水分膨脹系數和抗彎剛度模量的工程特性：

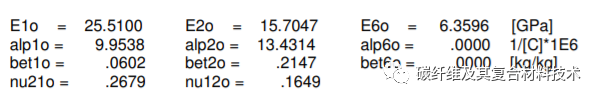

平面內工程常數：
彎曲工程常數
我們注意到，基于Eply = 40 GPa，因此設計剛度Edesign = 24 GPa，已達到所需剛度。
結果文件中也給出了設計荷載和應力：
這表明最終失效的安全系數(基于鋪層纖維方向拉伸強度為1060 MPa)為FS = 8.3。該程序根據選定的失效標準計算每層的FS。在這種情況下，選擇了二次失效標準，第一層和最終失效FS結果如下：
這表明，層壓板在剛超過施加載荷一半的情況下開始在基體中開裂，但在最終斷裂之前可以承受5倍的載荷。該程序還建議了哪些層最先失效以及漸進失效模式。
基于這些簡單的程序，我們可以開發層壓板設計的點應力/應變和工程特性。未來的工作將關注結構構件（梁和板）的細節，以及關注結構細節的其他程序。
