Fe基二元相圖
常存雜質(zhì)：
冶煉殘余，由脫氧劑帶入。如Mn、Si、Al；S、P難清除。
隱存雜質(zhì)：
生產(chǎn)過程中形成，如微量元素O、H、N等。
偶存雜質(zhì)：
與煉鋼時的礦石、廢鋼有關(guān)，如Cu、Sn、Pb、Cr等。
一些雜質(zhì)元素在鋼中可能帶來的影響。
熱脆性 —— S —— FeS(低熔點(diǎn)989℃)；
冷脆性 —— P —— Fe3P（硬脆）；
氫 脆 —— H —— 白點(diǎn)。
2、合金元素（alloying-element）
為合金化目的加入，其加入量有一定范圍的元素稱為合金元素。
鋼中常用合金元素：
Si、Mn、Cr、Ni、W、Mo、V、Ti等。
3.元素與Fe元素之間的作用
3.1、γ穩(wěn)定化元素
a) 與γ區(qū)無限固溶 —— Ni、Mn、Co
開啟γ區(qū)—— 量大時， 室溫為γ相；
b) 與γ區(qū)有限固溶 —— C、N、Cu
—— 擴(kuò)大γ區(qū)。
3.2、α穩(wěn)定化元素
a) 完全封閉γ區(qū) — Cr、V、 W、Mo、Ti
Cr、V與α-Fe完全互溶，量大時→α相 ?
W、Mo、Ti 等部分溶解
b) 縮小γ區(qū) —— Nb等。
(a) Ni，Mn，Co
(b) C，N，Cu
(c) Cr，V
(d) Nb,B等
以上4圖主要體現(xiàn)合金元素和Fe的作用狀態(tài)
元素對Fe-C相圖的影響
1、合金元素對S、E點(diǎn)的影響
A形成元素均使S、E點(diǎn)向左下方移動，
F形成元素使S、E點(diǎn)向左上方移動。
S點(diǎn)左移—意味著共析C量減小 ；
E點(diǎn)左移—意味著出現(xiàn)萊氏體的C量降低 。

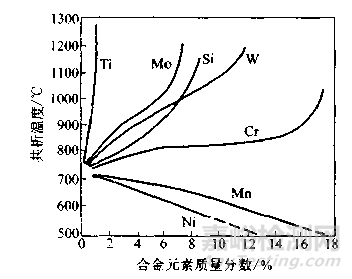

合金元素對共析溫度的影響

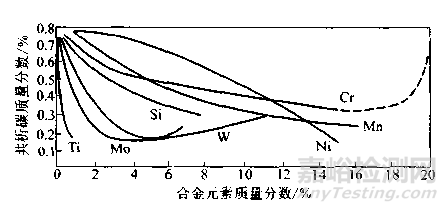

合金元素對共析碳量的影響
2、 元素對Fe-C相圖的影響
2.1 對臨界點(diǎn)的影響
A形成元素Ni、Mn等使A1（A3）線向下移動；
F形成元素Cr、Si等使A1（A3）線向上移動。
2.2 對γ-Fe區(qū)的影響
A形成元素Ni、Mn等使γ-Fe區(qū)擴(kuò)大→鋼在室溫下也為A體 — 奧氏體鋼；
F形成元素Cr、Si等使γ-Fe區(qū)縮小→鋼在高溫下仍為F體 — 鐵素體鋼。

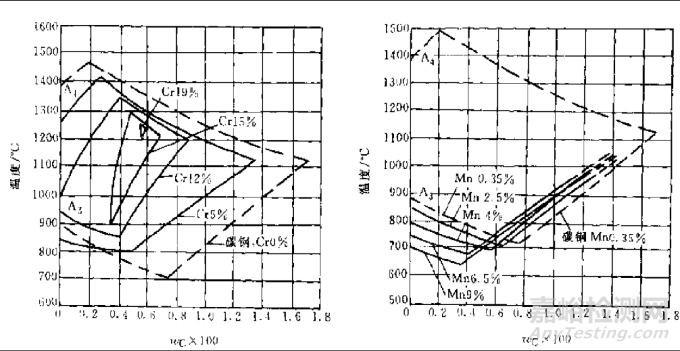

左圖為鉻對鋼γ區(qū)的影響；右圖為錳對鋼γ區(qū)的影響
京公網(wǎng)安備11010802046783號
