這篇文章將會以一個實例來敘述一個產品的完整制作過程。即使這個實例不是你感興趣的，也一定要看下去。因為這其中涉及到了很多的電子設計基礎知識點，涉及到了模擬電子和數字電子方面的很多知識。然而，任何一個電子產品都是基礎知識點的融合，那種很花哨的招式一般是用不上的。
從需求、外殼選型、芯片選型、原理圖設計、PCB設計、制板、焊接、程序設計、調試、優化，一直到最終的產品，一條龍都會講到。
我堅信，即使你現在工作了好幾年了，在這個產品的設計中用到的某些知識，你不一定遇到過。所以，這篇文章不僅僅是適合初學者！多數人看了都會從中受益。
既然是要說一個完整的制作過程，就需要先從需求開始說起。
需求：發動機數字轉速表（數碼管顯示）
先給大家介紹一個行業：汽車教學用具。這種教具的客戶是開設了汽車原理、汽車維修等關于汽車類專業的大中專院校。教具主要是發動機教具、變速箱教具、轉向系統教具、ABS剎車教具、新能源管理教具等。例如：大眾帕薩特1.8T發動機實訓臺，在實訓臺上，把原車的發動機安裝到一個臺架上，然后想辦法使它正常工作。
發動機的轉速信號傳感器一般有三種：磁電、霍爾、光電。磁電用的最多，我們這里也是要做磁電的轉速表。
磁電傳感器有兩條線，出來的信號是正弦波，這個正弦波的幅值和頻率都是隨著轉速的增加而增加。轉速越快，幅值越大，頻率越高。在轉速低的時候，幅值可能只有幾十個mV，轉速大的時候，幅值可能會有15V。頻率一般是從0到幾千赫茲。
在拿到需求以后，我們一般會把這些需求轉化為我們電子類的專業術語表示。做過項目的都知道，客戶說的，我們可能聽不懂，而我們說的，客戶可能也聽不懂。所以在需求溝通的時候，就需要坐下來談?wù)?，電話里邊是很難說清楚的。
拿電子專業術語來說，我們要做的這個產品，就是：正弦波頻率計。
需求搞明白了，就可以進入設計選型階段了。設計選型階段，主要靠的是行業經驗和設計經驗。

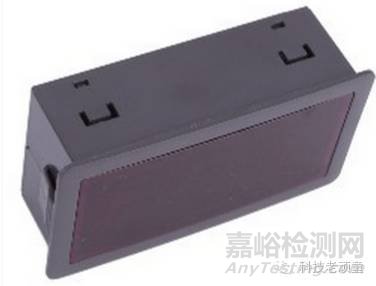

這里，我們產品的外殼選擇用標準的5135外殼，便于安裝到教具的臺架面板上，數碼管選用0.56寸的，因為這種外殼用0.56寸的數碼管很合適，空間占用比例很好。（5135外殼每個售價1.5元左右，0.56寸的數碼管是2元左右。）
5135外殼配套的電路板尺寸為3.68*6.9，比較小，所以我們盡量用小封裝的電子元器件。我們暫定只要有貼片封裝的，都用貼片的，電阻電容選用0805封裝的。
因為汽車的轉速信號最大是8000轉，一般我們也就是在1000~3000轉之間使用。所以我們選擇4位的數碼管，用芯片TM1620驅動。TM1620是天微電子的一款數碼管驅動芯片，SOP20封裝，這個芯片與單片機采用SPI接口，只需要占用單片機的3個引腳，就可以用單片機控制顯示任何數字了。（TM1620每個售價0.9元左右。）
汽車上的所有用電設備，一般都是蓄電池供電，蓄電池的電壓是12V左右，如果教具上面不需要安裝汽車的蓄電池，一般用12V的開關電源供電。所以我們要做的這個產品，是用12V供電的。
為了避免電源電壓波動對電路造成的影響，我們選擇9~36V輸入、5V輸出的電源芯片XL1509-5.0，該芯片為SOP8封裝。（XL1509-5.0每個售價1元左右。）
信號處理原理是：把正弦波整形為方波，然后交給單片機測量頻率，單片機再負責把這個頻率顯示到數碼管上。這其中，我們要顯示的是轉速，測到的頻率和轉速可能不是一個數，有可能是由一定的比例關系，所以還需要單片機運算一下，為了方便兼容各種車型，我們增加一個校準按鈕。

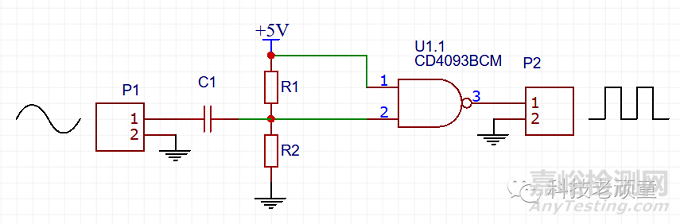

正弦波整形為方波，人們一般的使用方法是使用比較器或者施密特觸發器，就是把信號的一條線接GND，另一條線作為輸入。如下圖所示：
但是，我們不能直接使用這種方法。因為，在使用原車ECU的情況下，如果你把信號的其中一個引腳接GND，將會引起ECU報故障。（這一點，完全是行業經驗。）
ECU，是車上的電子控制器，通常叫它行車電腦，現在所有的車上都有。就是一張載有單片機加各種外圍電路的電路板，主要功能是采集車速轉速、控制燃油噴射時間等。詳細介紹可以去百度一下。
為了避免上述情況，我們用三運放構成的儀表放大電路緩沖一下正弦波信號，該電路為差分輸入、單端輸出，正好適合我們現在的應用。
信號的兩條線分別從VIN1和VIN2進入，最后從VOUT輸出。我們使用SOP8封裝的MCP6002，這個芯片是軌到軌輸出。什么是軌到軌？我以前的公眾號也發過一篇文章介紹。這個功能可以避免由于輸入電壓過大引起的信號翻轉失真。（MCP6002每個0.7元左右。）
后面做實驗的時候，我用普通的、不是軌到軌的放大器給大家演示一下電壓過大產生的信號相位翻轉失真。
單片機我選擇SOP16封裝的STC15W408AS，這個單片機內部有比較器，可以用來給正弦波整形。自帶的捕獲功能，專門用來測量脈沖信號，可以減少代碼量。（STC15W408AS每個售價2.8元左右。）
基本思路就是這些，具體的細節問題，我們在畫電路板的時候再介紹。
接下來進入原理圖設計環節。
說到畫板，有些人使用AD，有些人使用Pads，有些人使用Cadence，有些人使用Kicad......。為了方便所有的人，這里我使用easyeda，它的好處是不用你電腦上裝軟件，因為它是使用瀏覽器編輯的。畫好的板子，我也會提供給大家，大家用瀏覽器就可以打開了，如果需要，可以一鍵生成gerber文件發到工廠做板子。

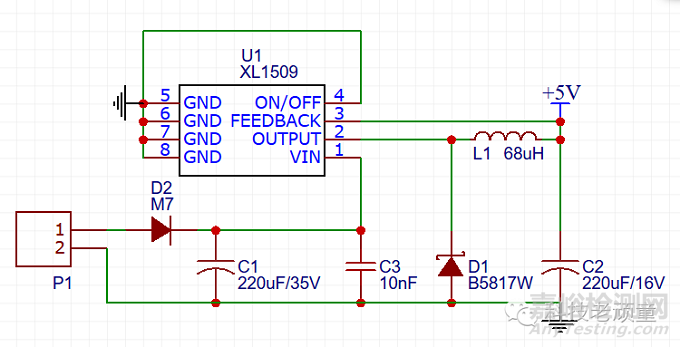

電源部分
因為電路中的單片機、TM1620、MCP6002和數碼管都是5V供電，所以我們選擇使用XL1509-5.0芯片，輸入電壓可以從9V到36V。
在XL1509的手冊上，已經給出了它的經典電路圖，上圖也是按照手冊上的圖接的。不過，很多人想知道其中的原理，下面我就詳細的介紹一下。
D2使用普通二極管M7，它就是直插元件IN4007的貼片版本。它的作用是防止電源反接，當你一不小心把電源正負接反了，也不會燒壞電路板。
C1和C3的作用是電源濾波，就是去除輸入電源噪聲的。C1不一定必須使用220uF，使用100uF或者470uF都是可以的。C3使用10nF或者100nF都可以。關鍵是C1和C3的耐壓值必須要大于給電路板供電的電源電壓。
L1使用68uH的電感。作用是濾除電源5V輸出的噪聲。
D1是肖特基二極管B5817W，在這里的作用是續流。因為DC-DC芯片是開關電源原理，二極管是在芯片中的MOS管關斷的時候起一個續流作用，電流從二極管流過，再從電感輸出。
提示：模電知識，不像數字電子那樣1就是1，0就是0，模電知識，最好的學習方法就是先使用它，電路用的多了，以后就會越來越理解其中的原理。
顯示部分

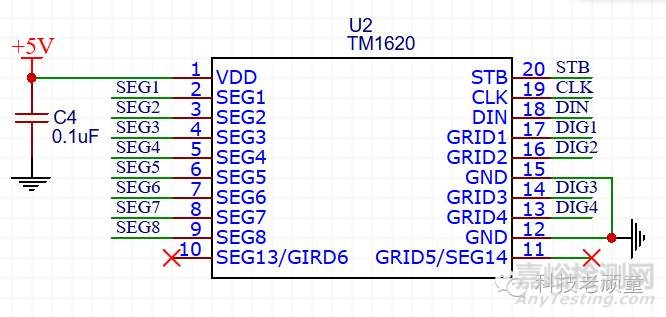

我們使用TM1620的共陰極接法驅動數碼管。
TM1620驅動4位數碼管，所以只接GRID1~4，不接GRID5和6。SEG1~8用來驅動數碼管的A~F~DP段位。STB、CLK、DIN連接到單片機的任意3個引腳。C4用來濾除噪聲。
以后記住，電路板上的所有芯片，都在它的電源引腳放一個0.1uF的電容。

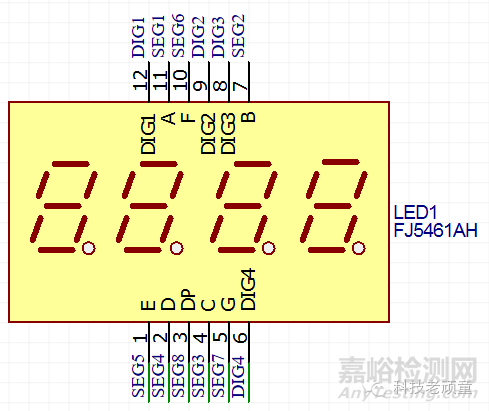

共陰數碼管型號FJ5461AH。
信號處理部分

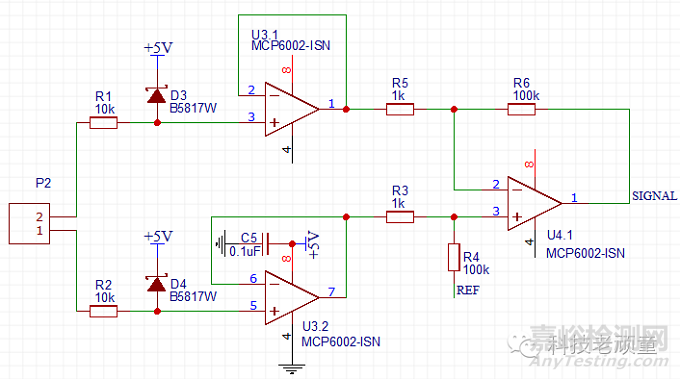

我們要做的電路是三個運放構成，一個MCP6002里邊有兩個運放，所以我們使用兩個MCP6002。
這種三運放構成的儀表放大器，可以用在很多產品上，使用最多的，是對傳感器小信號的放大。這是一種典型的電路形式。U3.1和U3.2是電壓跟隨器，U4.1是差分放大電路，實際上也是個減法器電路。電路的放大倍數=R6/R5=100倍。
再次強調，數電中1就是1，0就是0，學模電，不能想數電那樣看了就能理解。一定要多用電路，用的多了，就會理解越來越深刻。所以，現在不理解，也完全沒有關系，
很多人還會好奇跟隨器前面的電阻R1和D3。D3的作用是當輸入電壓高于VDD的時候保護運放的輸入級。在MCP6002內部，還有一個二極管，是保護輸入電壓低于VSS的時候保護輸入級。R1的作用有兩個，一個是限制輸入到輸入級的電流，另外一個是在輸入電壓大于VDD的時候，限制輸入到D3上的電流。（R2、D4的原理和R1、D3一樣。）
你可能注意到了R4下邊的REF這個網絡標號，因為我們使用MCP6002的單電源供電方式，所以需要在R4的下邊接1/2的VDD，以便獲得全部的信號。如果MCP6002的供電方式是雙電源供電，那么REF這個地方是接GND的。
運放的供電方式有兩種：一種是單電源供電，例如5V和GND；另外一種是雙電源供電，例如±5V。

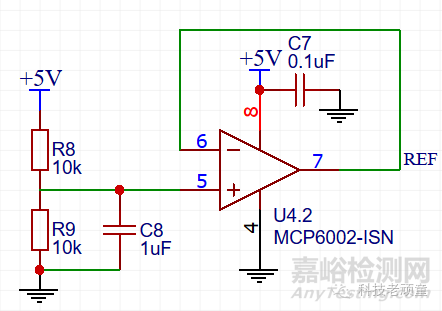

我們使用下面的電路給REF提供2.5V的電壓。
這是一種非常常見的給單電源運放提供1/2VDD電壓的一種方法，大家首先要熟記，然后聽我給你們解釋。
如果我不用這個跟隨器，而是直接用兩個10K電阻分壓連接到REF那個地方，那實際上，REF處的電壓肯定不是2.5V，因為它將會與R3、R4一起參與組成串并聯的電阻網絡一起分壓輸入電壓，REF將會是一個隨著輸入電壓變化的電壓。用專業一點的話來說，就是R8、R9分壓后得到的2.5V電壓輸出阻抗太大。所以，我們接一個電壓跟隨器，運放的輸出阻抗很小，幾乎為零點幾歐姆。到時候，REF的電壓將不會受到輸入電壓的影響，很好的保持2.5V不變。
你也可以用一個電壓基準芯片，比如REF3125。但是這樣會增加成本，而且多一個元器件，多占用一點PCB面積，我們本來很小的電路板，還是少放點東西比較好。因為我們剛才在信號處理電路中使用的U4實際上只使用了一個運放，還剩下一個運放，所以正好拿它來做REF的電壓提供，兩全其美。
主控部分
此款單片機非常容易使用，不需要外部的晶振電路和復位電路，單片機最小系統就是單片機加一個0.1uf的電源濾波電容。這樣的好處就是，既可以不用采購晶振等那些元器件，還可以少畫幾根線，又可以節省電路板的體積，用在我們這個小電路板上，正好非常合適。
左邊是個按鍵電路，R7是上拉電阻，C9是濾波電容，硬件防抖。按鍵沒有按下，P3.3是高電平；按鍵按下，P3.3是低電平。
我們運用到了這個單片機的比較器，比較器的反相端接了REF，也就是2.5V，信號從比較器的同相端輸入，P1.2為比較器的輸出端。我們把比較器整形后的波形輸入到P1.1腳，因為P1.1引腳是捕獲引腳，可以用這個功能測量方波的頻率。
這是程序下載接口，只需要把單片機的RXD TXD引腳印出來就可以。
接下來進入PCB設計環節。
從原理圖中導入PCB后，我們先把邊框畫好，這里我們把寬度定義為69mm，把長度定義為36.8mm。

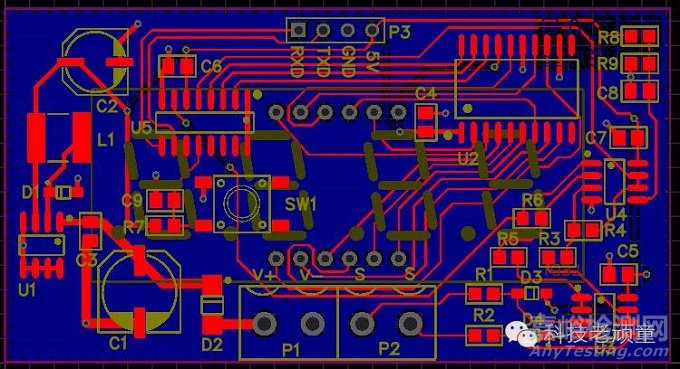

根據外殼的形狀，接線端子放到中間下面，便于接線。數碼管位于背面的正中間。其它的元器件擺放依照“便于布線”的原則來擺放。

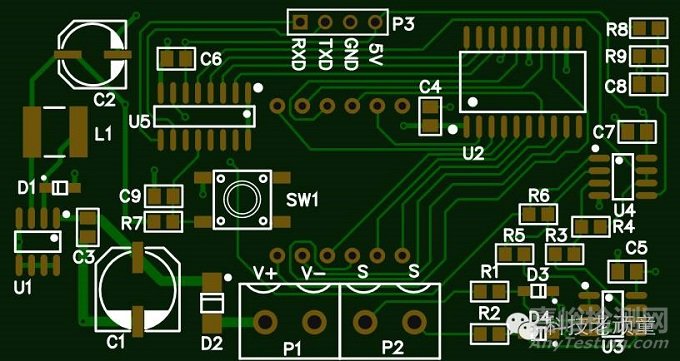

上圖是PCB正面的2D演示。

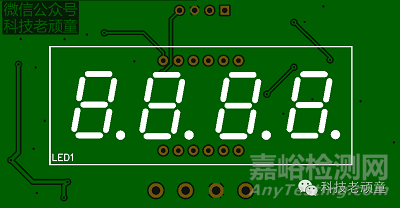

上圖是PCB背面的2D演示。
