三極管電路我們經常會用，一般來講，三極管電路有兩種基本類型：放大電路和開關電路。對于放大電路，三極管基本是處于放大區，對于開關電路，三極管基本處于飽和區和截止區之間。本文主要講述如何判斷放大電路中三極管處于飽和區還是放大區？

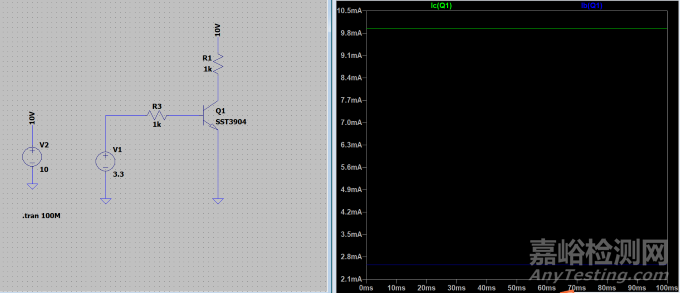

圖 1 仿真電路圖
飽和電流法
如上圖 1 所示是一個基本的基極偏置電路，我們假設理想情況下它工作在飽和區，則三極管Vce=0，此時三極管集電極飽和電流Ic(sat)=10V/1k=10mA
通過查看三極管SST3904的芯片手冊我們知道，三極管在集電極電流為10mA時的放大倍數為200左右，假設放大倍數200，則此時三極管工作在集電極的飽和區的最小基極電流為Ib=10mA/200=0.05mA=50uA

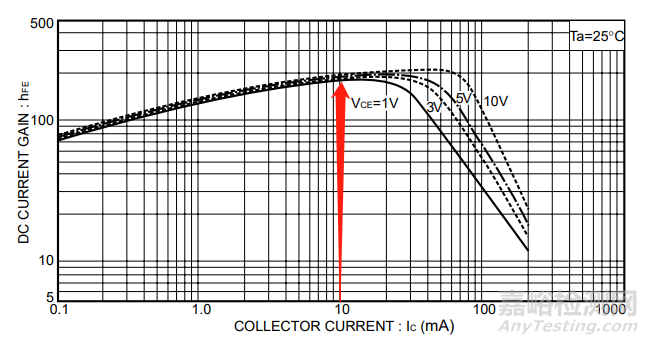

圖 2 三極管SST3904的放大倍數
上述圖 1 電路在理想情況下的基極電流是(3.3-0.7)V/1k=2.6mA，可以看到仿真值為2.54mA，基本一致。遠遠大于三極管處于飽和狀態需要的最小理論基級電流值50uA，因此，此電路中的三極管處于飽和狀態。

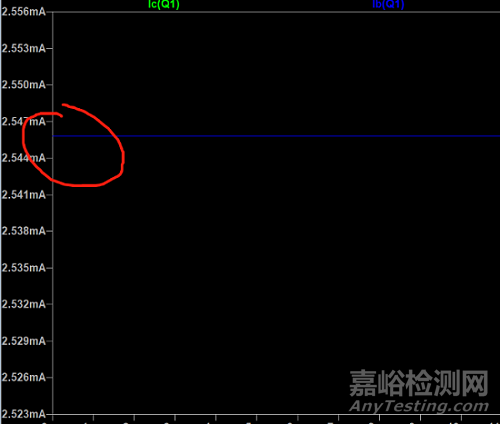

圖 3 基極電流值
集電極電壓法
接著上面的描述，基極電流為2.6mA，此時放大倍數200，則集電極電流Ic=500mA，Vce=10V-1k*0.5A<0，Vce不可能是負數，不存在。因此三極管肯定是工作在飽和區。
