這兩年一直在從事審核資料的工作，屢屢看見不符合要求的圖譜，于是就想跟大家討論交流一下如何規范圖譜的紙面文件。
目前大家普遍用網絡版的工作站采集數據，下面均以waters的Empower工作站（中文版）中單個結果向?qū)?bào)告模板為例。注：有使用英文版工作站的請自行對應。

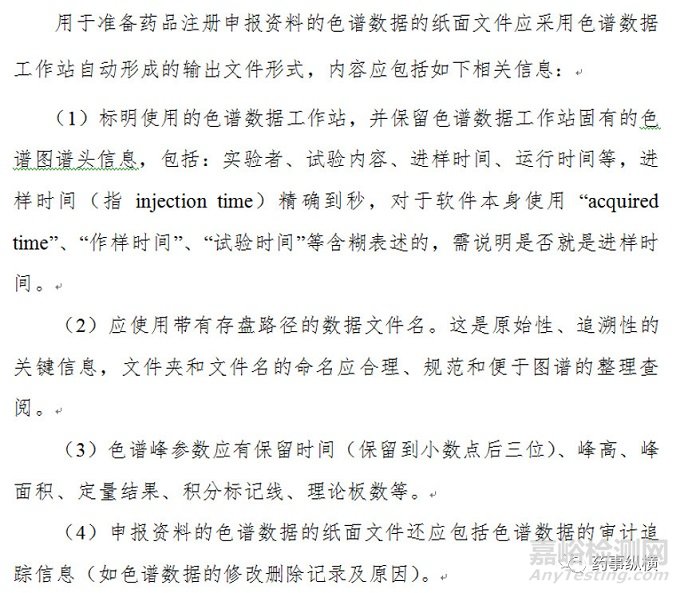

CFDA發布的化學藥品新注冊分類申報資料要求（試行）中對圖譜的要求如下：
1. 報告模板的建立
想要得到HPLC圖譜的紙質文件主要是報告模板的建立，報告模板可以從工作站的調用通用報告模板，再根據需求修改報告模板，另存為自己的專用報告模板。

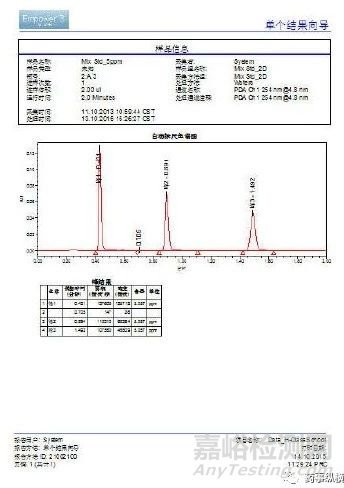

報告模板內容主要包括五個板塊：頁眉、信息欄、色譜圖、峰表、頁腳。以下面的圖譜為例說明：
注意：計算機化系統中不同用戶不得共享登錄賬號或者使用通用登錄賬號?，F(xiàn)有設備不具備獨立賬號功能的，應當建立相應規程，采用紙質記錄或原始電子記錄輔以紙質記錄，確保記錄中的操作行為能夠歸屬到特定個人，因此，一般來說采集者與報告者應一致。
1.1 頁眉
主要是工作站名稱和報告模板名稱，如下
1.2 樣品信息
主要包括樣品名稱、采集者、樣品類型、樣品組名稱、瓶號、采集方法組、進樣次數、處理方法、進樣體積、通道名稱、運行時間、處理通道說明、采集時間、處理時間等，有的公司要求有系統名稱和儀器編號。

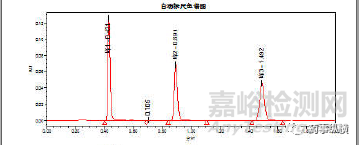

1.3 色譜圖
色譜圖是由時間為橫坐標，峰高為縱坐標的樣品采集圖,各峰的峰檢測標記線一定要有，峰號和保留時間可自行選擇是否保留。
1.3.1 橫坐標
一般是采集時間或采集時間延長1min
1.3.2 縱坐標(峰高量程適情況而定)
1.3.2.1 線性圖譜
建議選擇最大濃度確定的量程打印其他濃度圖譜
1.3.2.2 檢測限、定量限項下圖譜
建議信噪比清晰可見，且出全圖
1.3.2.3 含量測定項下色譜圖縱坐標
一般采用自動定標量程，為了美觀也可以是主峰峰高約占滿量程的80%。
1.3.2.4 有關物質項下色譜圖縱坐標
自身對照溶液或限度對照品溶液或標準溶液的峰高約占滿量程的10%~25%；
面積歸一化法測有關物質是圖譜量程可以根據限度要求自動調整為雜質清晰可見即可。
1.3.2.5 其他情況
如方法摸索、破壞試驗等，應添加峰純度圖譜，適情況調整量程，以求清晰顯示結果和美觀。
1.4 峰表
峰表的內容適試驗而定，個人建議峰號、峰高、峰面積，理論塔板數取整數，其他保留3位小數，格式居中。
1.4.1 含量測定項下峰表
峰表主要有峰號、保留時間、峰高、峰面積、面積%、理論塔板數等，若工作站處理含量結果，還應有單位和定量結果。
1.4.2 有關物質項下峰表
峰表主要有峰號、保留時間、峰高、峰面積、面積%、理論板數、分離度、拖尾因子等，若系統適用性有其他參數要求，加上即可。
1.4.3 專屬性項下峰表
峰表主要有峰號、保留時間、峰高、峰面積、面積%、理論板數、分離度、拖尾因子，峰純度（角度和閾值）。
1.4.4 檢測限、定量限項下峰表
峰表主要有峰號、保留時間、峰高、峰面積、拖尾因子、信噪比等，如是混合溶液還應有面積%、理論板數、分離度。
1.5 頁腳
頁腳主要有報告用戶、項目名稱（路徑）、報告方法、打印時間、報告方法ID(或者結果ID)、頁碼。
1.6 其他
有的公司要求添加項目信息，項目信息包括項目的原始數據存放目錄、訪問控制、審計追蹤策略等，如下圖。
參考文獻
1.化學藥品新注冊分類申報資料要求（試行）
2. 藥品研究色譜數據工作站及色譜數據管理要求（一）
3. waters網絡版Empower報告教程
