前言：熟悉SPC控制圖的朋友一般都知道，常規控制圖有8個判異準則，在AIAG發布的《SPC參考手冊》第二版中（英文版P75)特別提到，除了準則1（一個點，距離中心線超過3個標準差）必須使用外，其他準則的應用沒有優先級，應當根據實際過程特性的特點來選用。用的判異準則越多，那么犯第I類錯誤的機會也越大，也就是說，會有更多的機會把實際上受控的過程，判斷為失控，即誤報警。為什么使用的準則越多，誤報警的機會越多？這個概率有多大？我們到底應當依據什么來選擇判異準則？那么，本文就來對這些疑問進行探討。
下面是常規控制圖的8個判異準則：
準則1：1個點，距離中心線大于3個標準差
準則2：連續9個點，在中心線同一側
準則3：連續6個點，全部遞增或全部遞減
準則4：連續14個點，上下交錯
準則5：3個點中有2個點，距離中心線（同側）大于2個標準差
準則6：5個點中有4個點，距離中心線（同側）大于1個標準差
準則7：連線15個點，距離中心線（任一側）1個標準差以內
準則8：連線8個點，距離中心線（任一側）大于1個標準差
在使用（On-going）控制圖進行過程控制時，只要出現上述模式的點，就判斷為失控。
然而，我們還要明白：即使過程處于統計受控的狀態之中，仍然有機會出現上述情況，只不過每一種情況出現的概率很小，屬于“小概率事件”。

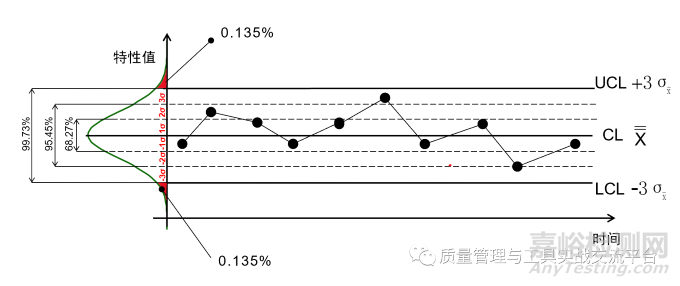

例如，準則1：在過程受控時，均值圖中的點構成正態分布，我們通常使用正態分布中離均值兩側3倍標準差的地方為控制限，如下圖所示，那么點子超出控制限一側的概率為0.135%，也就是說，即使過程統計受控，它也會有0.135%的誤報警概率！
我們?cè)倏礈?zhǔn)則2：在過程受控時，控制圖中連續9點位于中心線同一側的概率為2×(1/2)^(9)=0.00391，也就是說會有0.391%的誤報警概率。

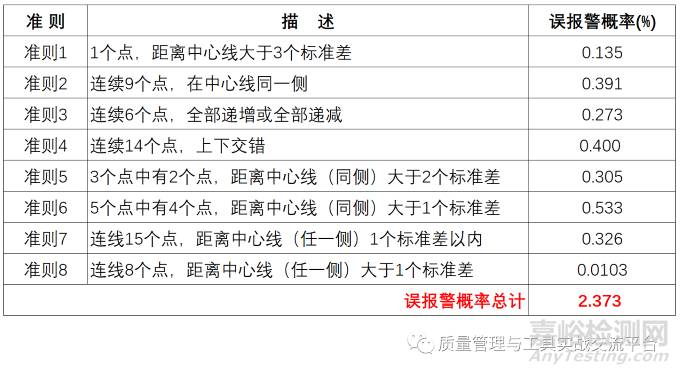

假設我們?nèi)渴褂蒙鲜?條準則，則即使過程穩定受控，也會有2.373%的誤報警率！
誤報警，會給我們的正常生產帶來不必要的成本損失，而且停線了也找不到報警的原因，最后會使人們對SPC控制圖這個工具產生質疑，甚至棄用！
因此，使用的判異準則并不是越多越好，而是應當根據所控過程特性的特點來選擇使用。那么，我們應當依據什么來選擇控制圖的判異準則呢？
我們需要事先對所要控制的過程和特性做一個深入的研究，而能夠幫助我們做出深入研究的工具，就是PFMEA!
PFMEA，可以幫助我們?nèi)嬲J(rèn)識所控過程的失效模式及其失效起因，我們就會提前知道當某種失效起因存在時，它所導致的失效模式，或者失效起因，在控制圖上會以一種什么方式顯現，這樣就可以選擇與其對應的那條判異準則。下面我們通過幾個示例來說明一下。
在此還需要說明一下：如果在PFMEA的優化措施之后，失效起因?qū)?yīng)的發生頻度O很小，則可以不用考慮對應的判異準則。
請注意：為了使內容顯得緊湊、重點突出，下面的系列示例中，特使用《FMEA參考手冊》第四版的表格格式，只寫出部分失效模式，且只寫到失效起因，其余信息在此略去。

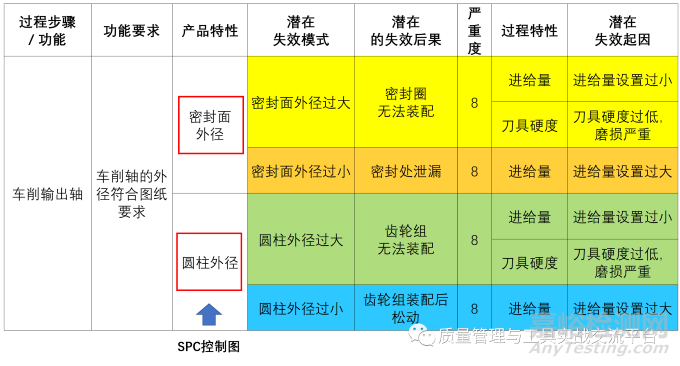

示例1：“變速箱輸出軸加工\冷車削”的PFMEA分析的部分內容
在本示例中，我們可以使用2個控制圖監控2個產品特性：“密封面外徑”和“圓柱外徑”，除了使用準則1外，我們還可以根據它們的失效起因來選擇其他準則。
對于密封面外徑大這個失效模式，它有2個潛在失效起因，起因1—進給量設置過小，它導致失效時對應的判異準則應當是準則2，且可能是出現在均值圖上，即連續9個點（以上）位置中心線的上側。
起因2—刀具硬度過低，磨損嚴重，它導致失效時所對應的判異準則，應當是準則3，且可能是出現在均值圖上，即連續6個點（以上）上升，這是因?yàn)榈毒吣p是一個逐漸惡化的過程，越磨，刀具磨損的就越多，則軸密封面的外徑就越大。同時，它還可能導致極差圖上有點超過上控制限。
對于密封面外徑過小這個失效模式，它有1個潛在失效起因，就是進給量設置過大，它導致的失效模式對應的異準則，是準則2。
圓柱外徑的失效模式，分析內容同密封面外徑的失效模式，在此略。

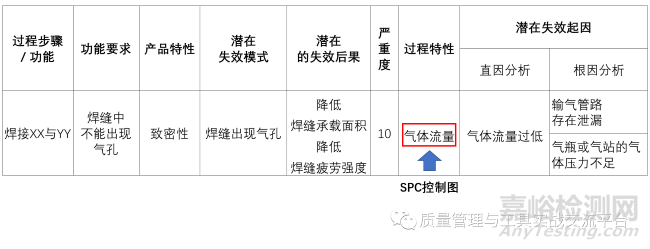

示例2：“氣體保護焊”的PFMEA分析的部分內容

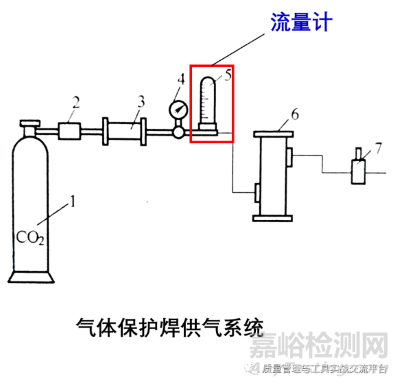

我們可以對過程特性“氣體流量”來使用控制圖進行監控，不過，由于從流量計讀出的流量數據隨時間的變化不敏感，因此，它適用于單值-移動極差控制圖，而這種控制圖的失控判斷準則，只有準則1適用（該結論來源于《SPC參考手冊》第二版英文版P87)。不過，從理論來講，如果單值數據符合正態分布，則可以適用于其他準則。
如果是由于輸氣管泄漏或者氣瓶/氣站壓力不足而引起的流量不足，也會呈現出單值圖上連續6點或以上下降的模式。

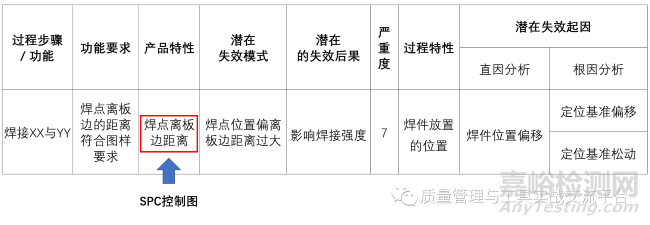

示例3：“電阻點焊”的PFMEA分析的部分內容

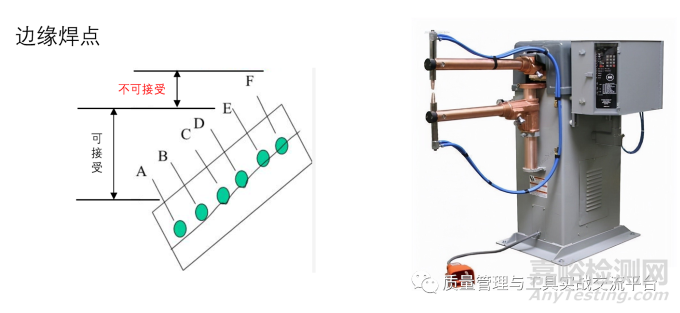

如果對焊點離板邊距離做控制圖，建議只使用偏離最嚴重的那個點的數據，可以使用均值-極差控制圖。
如果是由于“定位基準偏移”造成了焊點位置偏離板邊距離過大，那么，除了準則1外，在均值圖上將會出現與準則2對應的模式，即連續9點在中心線一側。
如果是由于“定位基準松動”的原因，那么，在極差圖上會有準則1的模式。

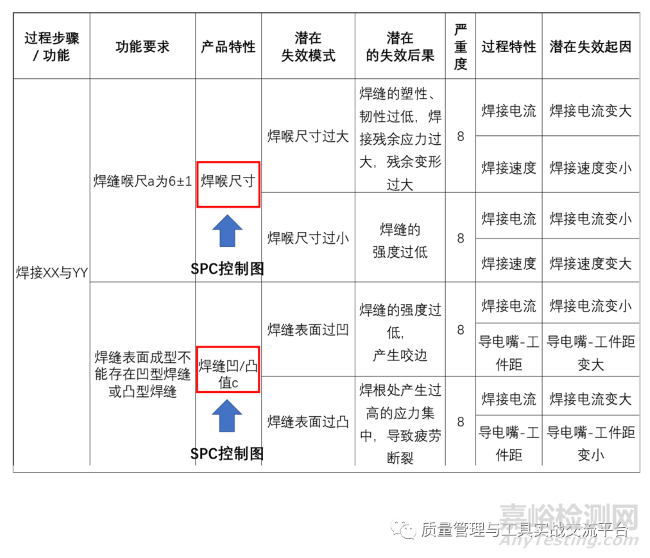

示例4：“熔化焊過程”的PFMEA分析的部分內容

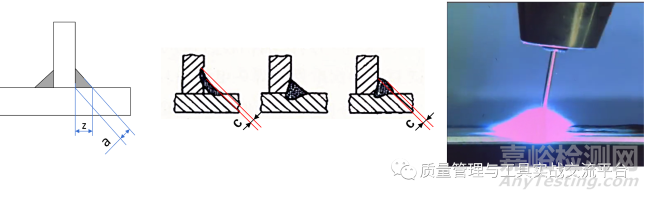

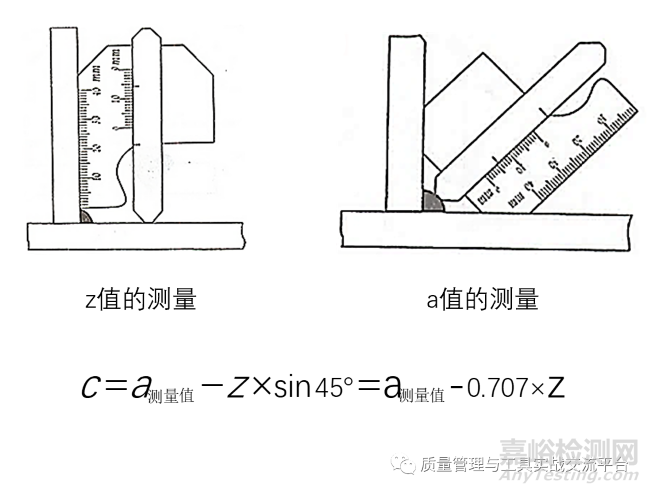

我們可以針對焊喉尺寸a和焊縫凹凸值c，如上圖所示，分別做控制圖進行監控。由于a和z均可通過專用焊縫測量尺進行無損測量，如下圖所示，可以方便地獲得大量樣本，過程穩定受控時，a值和z值各自符合正態分布，c值是通過減法運算得到的，故c值也符合正態分布，因此，可以使用均值-極差控制圖。
對于焊喉尺寸a，影響a值的焊接電流、焊接速度的變化，屬于偏移，而不屬于波動，因?yàn)樗矔r(shí)的波動通常會引起未焊透或熔深的波動，而不會引起焊縫尺寸上的變化，而偏移一段時間，則會得到過大或過小的焊縫尺寸值，故所對應的控制圖的失控判異準則，除了準則1外，還應選擇準則2，即連續9點在中心線一側。
對于焊縫凹凸值c，影響c值的焊接電流、導電嘴-工件距的變化，屬于偏移，而不屬于波動，與a的情況相同，因此，除準則1外，也可以選擇準則9。

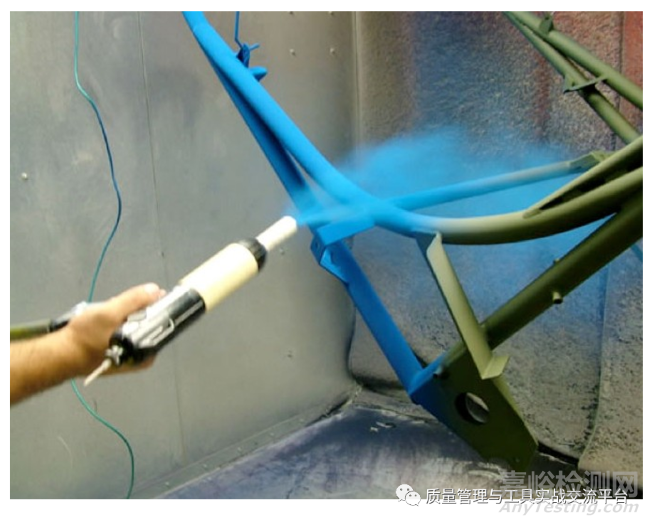

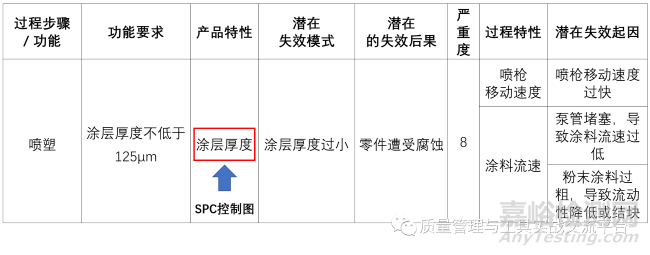

示例5：“靜電噴涂”過程的PFMEA分析的部分內容
我們對“涂層厚度”做控制圖進行監控，使用測厚儀進行測量，可以使用均值-極差控制圖。
對于涂層厚度過小的影響因素—噴槍移動速度，則會存在速度總體偏快的情況，那么對應的控制圖判異準則除了1外，對于均值圖，可使用準則2；如果是手工噴涂，則還存在速度時快時慢的問題，反映到極差圖上，則會有過高的極差點，故應使用準則1。
對于泵管堵塞這個失效起因，堵塞會越堵越厲害，它會引起涂料的在管內的滯留和堆積，使得流速越來低，導致涂層厚度越來越小，那么對應的判異準則，除1外，還有3，即連續6點下降。
對于涂料粉末過粗，流動性過低，則會使涂層厚度整體減小， 即對應準則2（除使用準則1外）。

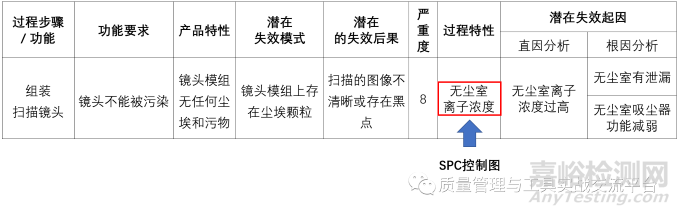

示例6：“掃描儀組裝”的PFMEA分析的部分內容
我們對無塵室離子濃度使用控制圖進行監控，但是離子濃度的測量值不適合使用均值-極差圖，而適用于單值-移動極差圖，因此，根據SPC參考手冊的要求，一般只用準則1。
但是，如果我們驗證測量值確實符合正態分布，那么也可以使用其他準則。如果是無塵室有泄漏，則室內的離子濃度會越來越高，因此會在單值圖上呈現出準則3的模式；如果是無塵室的吸塵器功能減弱，則在單值圖上會呈現出準則2所描述的模式。
以上是通過6個示例，從不同的應用領域和行業，說明了如何借助于PFMEA來選擇控制圖以及控制圖的判異準則，也由此可以看出，工具是相互聯系的，我們應當做到將不同的工具進行聯合應用，這樣才能真正切合工作實際，真正解決實際問題！
