標準NB/T 47013.4-2015《承壓設備無損檢測 第4部分：磁粉檢測》自2015年9月1日實施以來，對保障承壓設備的使用安全發揮了重要的作用。與JB/T 4730.4—2005《承壓設備無損檢測 第4部分：磁粉檢測》相比，NB/T 47013.4有許多明顯的進步，例如適用范圍更加具體化、線圈法中有效磁化區的規定更為合理、焊接接頭與受壓機加工部件的質量分級更加適合安全技術規范等。經過6年多的實踐，西安兵器工業特種設備檢測有限責任公司的檢測人員在發現和肯定NB/T 47013.4許多進步的同時，也覺察到其還存在一些不足之處，基于此，對NB/T 47013.4中的幾處條款提出了不同的觀點，討論了這些條款表述的具體不足之處，提出了修改建議。
磁粉檢測方法分類
NB/T 47013.4正文第5.1節“檢測方法分類”中給出了磁粉檢測方法的分類，如表1所示。
表1 磁粉檢測方法分類
|
分類條件 |
磁粉檢測方法 |
|
施加磁粉的載體 |
干法（熒光、非熒光）、 |
|
濕法（熒光、非熒光） |
|
施加磁粉的時機 |
連續法、剩磁法 |
|
磁化方法 |
軸向通電法、觸頭法、線圈法、磁軛法、中心導體法、偏心導體法、復合磁化法（交叉磁軛法或交叉線圈法） |
從表1可以看出，干法還包含熒光法。熒光磁粉是以磁性氧化鐵粉、工業純鐵粉或羰基鐵粉為核心，在鐵粉外面用環氧樹脂黏附一層熒光染料（如YC2熒光磁粉）或用化學處理使熒光染料存在于鐵粉表面（如美國14A熒光磁粉）制作而成。熒光法檢測時，熒光磁粉在黑光照射下，能發出波長為510~550 nm且人眼最敏感的黃綠色熒光，因此熒光法具有比非熒光法更高的檢測靈敏度。因?yàn)闊晒獯欧鄣淖陨硖匦?，以及熒光法檢測在暗環境下進行，所以熒光法一般只有濕法。
建議在NB/T 47013.4表5“磁粉檢測方法分類”中，按施加磁粉的載體分類里，干法中應刪除“熒光”法。另外，該表中按磁化方法分類里，復合磁化法只包含交叉磁軛法和交叉線圈法，與NB/T 47013.4正文第4.9.3節中對復合磁化的表述不一致，應增加4.9.3節中的直流線圈與交流磁軛組合法，使前后對應，統一完整。建議將NB/T 47013.5的內容修改為表2。
表2 磁粉檢測方法分類
|
分類條件 |
磁粉檢測方法 |
|
施加磁粉的載體 |
干法（非熒光）、 |
|
濕法（熒光、非熒光） |
|
施加磁粉的時機 |
連續法、剩磁法 |
|
磁化方法 |
軸向通電法、觸頭法、線圈法、磁軛法、中心導體法、偏心導體法、復合磁化法（交叉磁軛法、交叉線圈法及直流線圈與交流磁軛組合法） |
連續法停止磁化的時機和連續法的磁化通電時間
NB/T 47013.4正文第5.4節中規定，采用連續法時，磁粉或磁懸液的施加和磁痕顯示的觀察應在磁化通電時間內完成，且停施磁粉或磁懸液至少1秒后才可停止磁化；磁化通電的時間一般為1~3秒，且為保證磁化效果應至少反復磁化兩次。該規定有以下兩點需要討論。
1 關于停止磁化的時機
干法檢測一般都是在現場實施，由于現場條件往往比較差，如果在停施磁粉1秒后停止磁化，此時吹去多余磁粉的工序還未完成，停止磁化會導致無法形成清晰的相關顯示；即使停止磁化前已完成了磁痕顯示的觀察，但尚未完成磁痕的記錄，此時停止磁化，會導致形成的磁痕未被記錄就已遭到破壞（如現場有風）。
對于濕法檢測，流動的磁懸液會將已經形成的磁痕沖掉。因此，濕法檢測實際操作時，必須在觀察到被檢面上沒有明顯的液體流過時才可以停止通電磁化。
2 關于磁化通電時間
磁粉檢測時，形成清晰磁痕的前提是缺陷處有足夠的磁粉聚集，而磁粉受漏磁場的吸引向缺陷處聚集時，需要有一定的時間才能聚集足夠的數量。如果條件允許，磁化時間適當延長更加有利于缺陷處形成清晰的磁痕。筆者根據多年的磁粉檢測經驗，認為一般情況下磁化的總時間應該大于2秒。
建議將該條修改為“采用連續法時，磁粉或磁懸液的施加和磁痕顯示的觀察應在磁化通電時間內完成，即干法檢測應在完成磁痕記錄后再停止磁化；濕法檢測時，當觀察到被檢面上沒有明顯的磁懸液流過的時候才可停止通電磁化。磁化通電的時間一般為每次不少于2~4秒，且為保證磁化效果應至少反復磁化兩至三次”。
剩磁法施加磁粉或磁懸液的表述
NB/T 47013.4正文第5.5.2節規定，采用剩磁法時，磁粉或磁懸液應在通電結束后施加，一般通電時間為0.25~1秒。施加磁粉或磁懸液之前，任何鐵磁性物體不得接觸被檢工件表面。
該段描述很容易造成人們對剩磁法和干法的誤解。
剩磁法用于材料矯頑力不小于1 kA/m，且磁化后的剩磁場強度不小于0.8 T的被檢工件。剩磁法的磁化和施加磁懸液是分開進行的兩個步驟，實際檢測中，工件磁化后，由于沒有了單相半波整流電或交流電等類型的電流存在，干磁粉缺乏向漏磁場處聚集的動力，不易在漏磁場處形成磁痕，所以剩磁法不適用于干法檢測。
建議將該條改為“采用剩磁法時，磁懸液應在通電結束后施加，一般通電時間為0.25~1秒。施加磁懸液之前，任何鐵磁性物體不得接觸被檢工件表面”。
在用承壓設備的磁粉檢測
NB/T 47013.4正文第10節規定，制造時采用高強度鋼以及對裂紋（包括冷裂紋、熱裂紋、再熱裂紋）敏感的材料，或長期工作在腐蝕介質環境下有可能發生應力腐蝕裂紋的承壓設備，其內壁應采用熒光磁粉檢測方法進行檢測。
這段內容強調了應采用熒光磁粉檢測方法進行檢測的幾種情況。一般來說，對冷裂紋敏感的材料是低合金鋼。對熱裂紋敏感的材料是單相奧氏體鋼，對再熱裂紋敏感的材料包括低合金高強鋼、奧氏體不銹鋼、珠光體耐熱鋼和厚壁高強鋼。奧氏體鋼沒有磁性，因此磁粉檢測無法檢測奧氏體鋼。所以，該條刪除關于熱裂紋的限定更加準確。
檢測記錄和報告
NB/T 47013.4正文第11節闡述了檢測記錄和報告的相關要求。
無損檢測資料有一個原則，即檢測記錄的信息量要大于檢測報告的信息量。標準的該部分內容未能體現出這一原則。檢測報告中委托單位、被檢工件名稱和編號等內容，也未在檢測記錄的要求中體現。
建議修訂NB/T 47013.4正文第11節，使其明確檢測記錄的信息量要大于檢測報告的信息量，檢測報告上的所有信息，檢測記錄中都必須有。
正文和附錄中的幾個示意圖

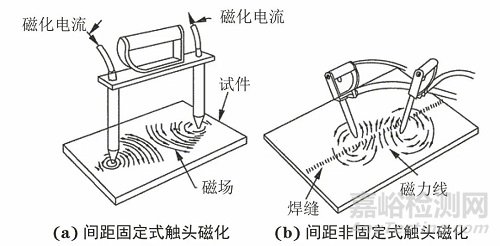

NB/T 47013.4正文第4.9.2節的圖5為周向磁化觸頭法的示意圖，圖中“焊縫”、“磁力線”為過去常用的表達方式。建議將圖中“焊縫”、“磁力線”分別用“焊接接頭”、“磁感應線”來替代，這樣更為規范。
第4.9.2節的圖5

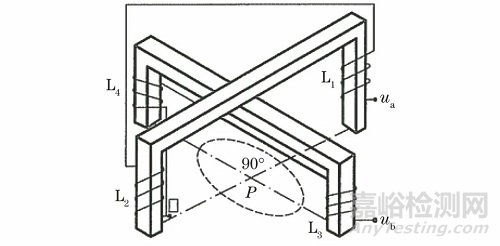

NB/T 47013.4正文第4.9.3節的圖7為交叉磁軛法的示意圖，該圖的明顯錯誤是，L3和L4兩處纜線繞法形成的磁場方向不一致，產生相互抵消，最終難以形成有效的旋轉磁場。建議調整L3或L4纜線的繞法，使L3和L4兩處形成的磁場方向一致。
第4.9.3節的圖7
NB/T 47013.4附錄B表B.2就交叉磁軛法的典型磁化方法給出兩個示意圖（如下兩個圖a），這兩個示意圖最大的問題在于磁懸液的噴灑位置。不論是技術資料還是相關標準都指出，使用交叉磁軛進行磁粉檢測時，采用連續拖動檢測，檢測速度應盡量均勻，且一般不應大于4 m/min。這兩個圖中磁懸液的噴灑位置位于交叉磁軛外側磁化薄弱區，而磁懸液噴灑在幾乎垂直于地面的容器內壁上，自上而下的自然流速可達0.1~0.2 m/s（6~12 m/min）甚至更快，遠遠大于交叉磁軛的最大允許行走速度。
按照這樣的操作要求，如果磁懸液的噴灑位置如標準所示，那當交叉磁軛到達此位置時，磁懸液的“洪峰”早已流到遠處，該區域只有少量磁懸液的殘留，即使檢測區有漏磁場，也沒有足夠的磁粉可以吸附、聚集，不能形成清晰的磁痕，非常有可能造成缺陷漏檢。
綜上所述使用交叉磁軛進行磁粉檢測時，磁懸液的噴灑位置非常關鍵，應至少覆蓋交叉磁軛內側的部分區域，從而保證有足夠的磁粉可以吸附，形成清晰的磁痕。筆者對這兩個圖做出了如下兩個圖b的修改。

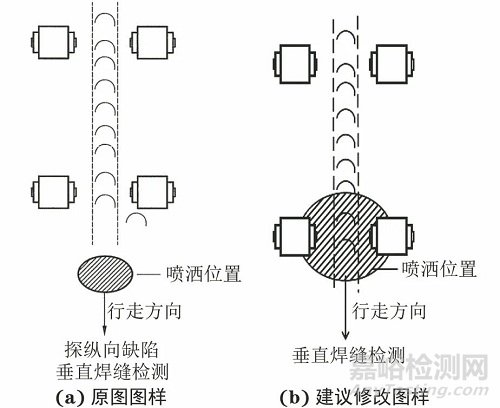

附錄B表B.2垂直焊縫檢測

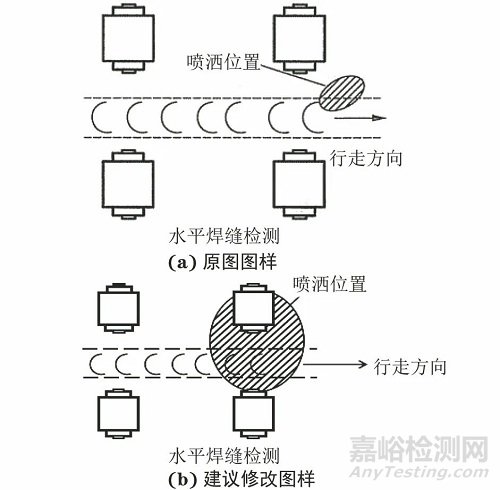

附錄B表B.2水平焊縫檢測
另外，NB/T 47013.4附錄B表B.2中，“探縱向缺陷”為多余文字應刪除，因?yàn)榻徊娲跑椧淮未呕纯砂l(fā)現磁化區各個方向的缺陷。
結語
NB/T 47013.4-2015自實施以來，對保障承壓設備的使用安全發揮了重要的作用。經過這幾年的實踐應用，其自身存在的一些不足之處逐漸暴露出來。筆者對不足之處提出了修改建議，若能及時修訂，將有助于標準的進一步完善。
